סקירת מוצר

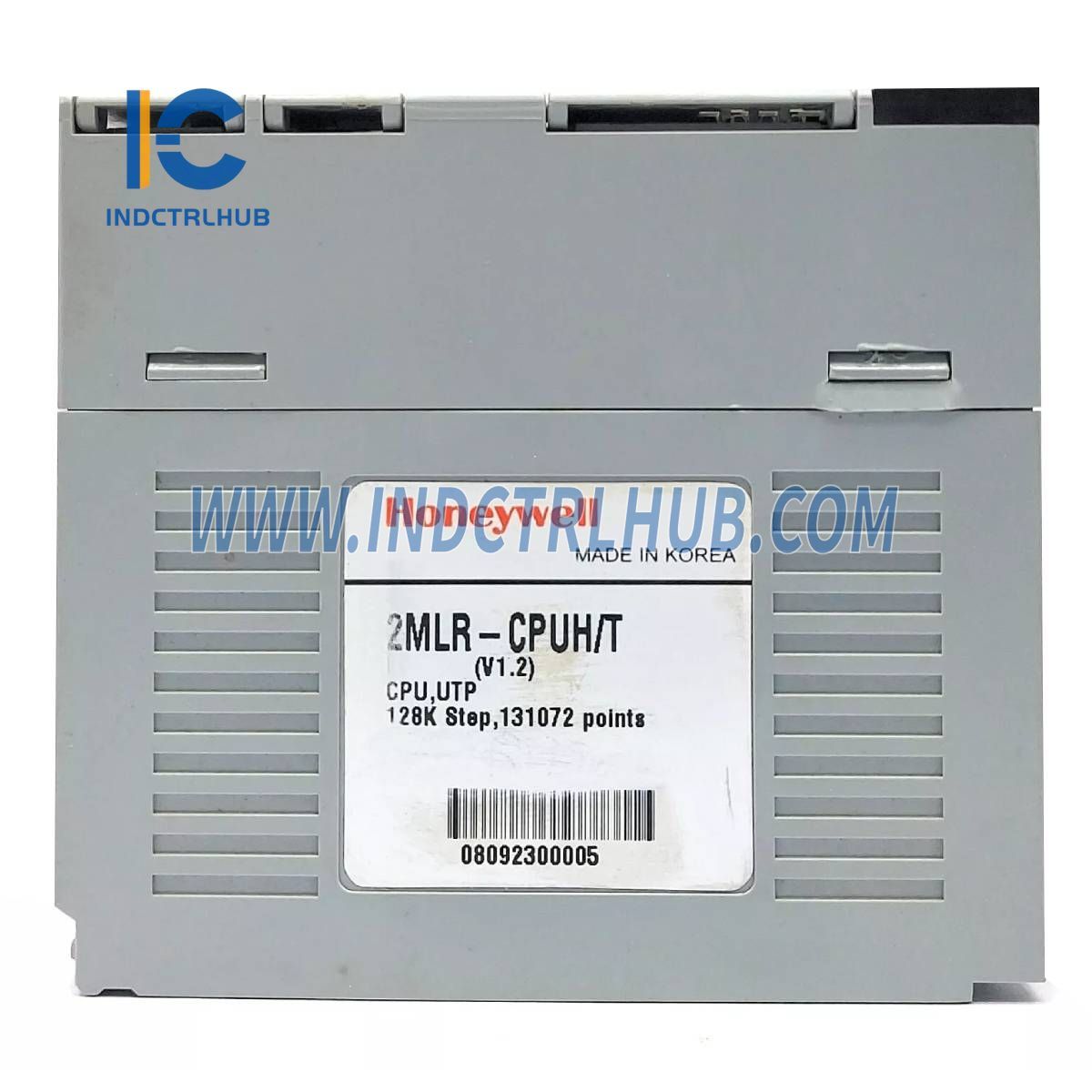

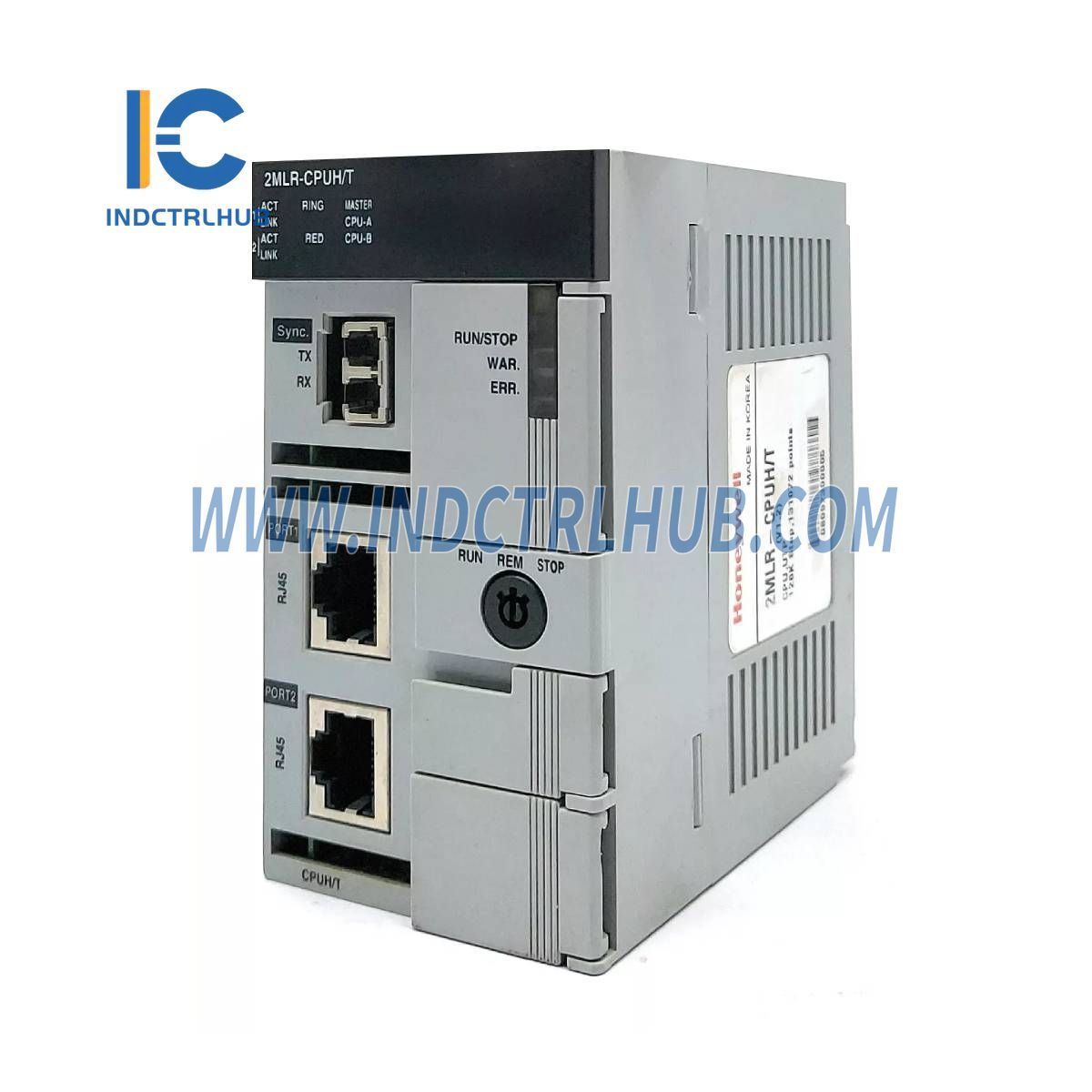

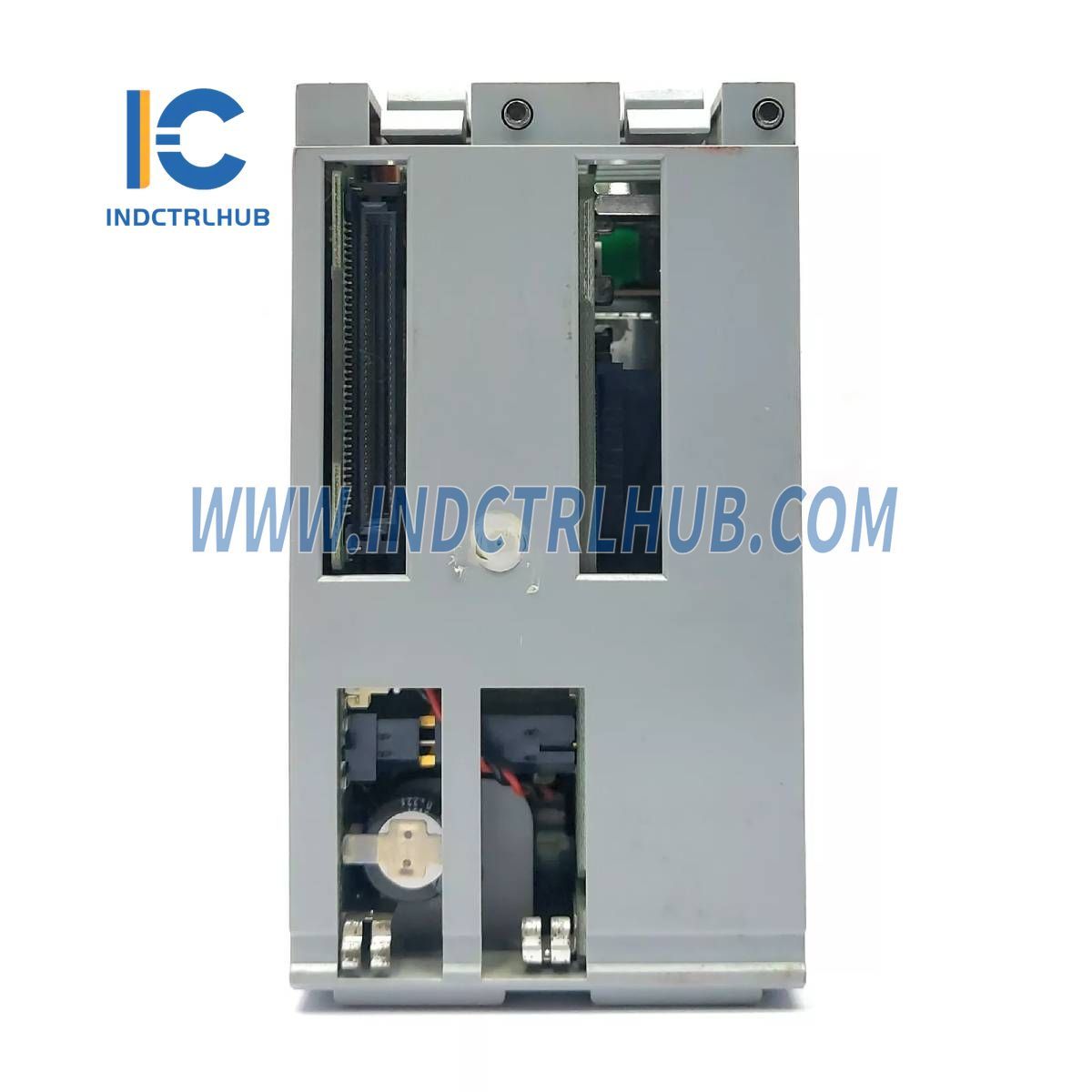

יצרן: Honeywell
דגם/מספר חלק: 2MLR-CPUH/T
תיאור: מודולי CPU
מפרט סיכום CPU
| פריט | מפרטים |
|---|---|
| שיטות ביצוע תוכנית | סריקה מחזורית, הפרעות מונעות זמן, הפרעות זיכרון פנימי |
| שיטת בקרת I/O | עיבוד אצווה סינכרוני לסריקה I/O (שיטת רענון), שיטת I/O ישירה באמצעות הוראת תוכנית |
| שפות תכנות | דיאגרמת סולם, תרשים פונקציות סדרתי, טקסט מובנה, רשימת הוראות (תצוגה בלבד) |
| מספר ההוראות | אופרטור: 18, בסיסי: 130-136 + פעולות על מספרים ממשיים, בלוקים של פונקציות מיוחדות, בלוקים של פונקציות תהליך, בלוקים ייעודיים לתקשורת (P2P) |
| מהירות עיבוד | LD בסיסי: 0.028µs - 0.042µs, MOV: 0.084µs - 0.112µs, פעולות על מספרים ממשיים: ±: 0.392µs-1.078µs, ÷: 0.924µs-2.394µs, ×: 0.896µs-2.660µs |
| זיכרון תוכנה | 7 MB |
| מקסימום בסיסי I/O | 8 (ראשי + 7 הרחבות) ללא רזרביות, 31 לרזרביות |
| מקסימום חריצים | 96 (לא-רזרבי), 372 (רזרבי) |
| I/O בסיסי מקסימלי | 6,144 (64ch * 96 חריצים) - ללא רדונדנס, 23,808 (64ch * 372 חריצים) - רדונדנטי |
| מרחק הרחבת I/O מקסימלי | 15 מ׳ (כבל קנייני), 100 מ׳ (כבל UTP), 2 ק"מ (כבל סיב אופטי) |
| רשת מקסימלית / I/O מרוחק | 128,000 |
| זיכרון פלאש | 16 מגה-בייט |
| קיבולת זיכרון נתונים | אזור משתנים סימבוליים 512 KB, ללא הגבלה לטיימר ומונה, זיכרון משתנים ישיר (512 KB), רישומים ודגלים מרובים |
| מצבי פעולה של CPU | RUN, STOP, DEBUG |
| מצב אתחול | אתחול קר או חם |
| אבחון עצמי | טיימר Watchdog, שגיאת זיכרון, שגיאת I/O, שגיאת סוללה, שגיאת חשמל, שגיאת תקשורת, וכו׳ |
| יציאות תוכנית מובנות | RS-232C (1CH) עם תמיכה ב-Modbus slave, USB (1CH) @ 12MBPS |
| שיטת אחסון נתונים (כיבוי חשמל) | שמור תצורת אזור דרך פרמטרים בסיסיים |
| צריכת זרם | 960 מ"א (ללא רדונדנס), 1173-1360 מ"א (רדונדנטי) |
| משקל | 0.12 ק"ג (ללא רדונדנס), 0.257 - 0.276 ק"ג (רדונדנטי) |
| תכונות רדונדנס | כבל סינכרון Watchdog, גיבוי סיב אופטי 1Gbps, סיב אופטי רב-מצבי (62.5/125), מחבר מסוג LC |
