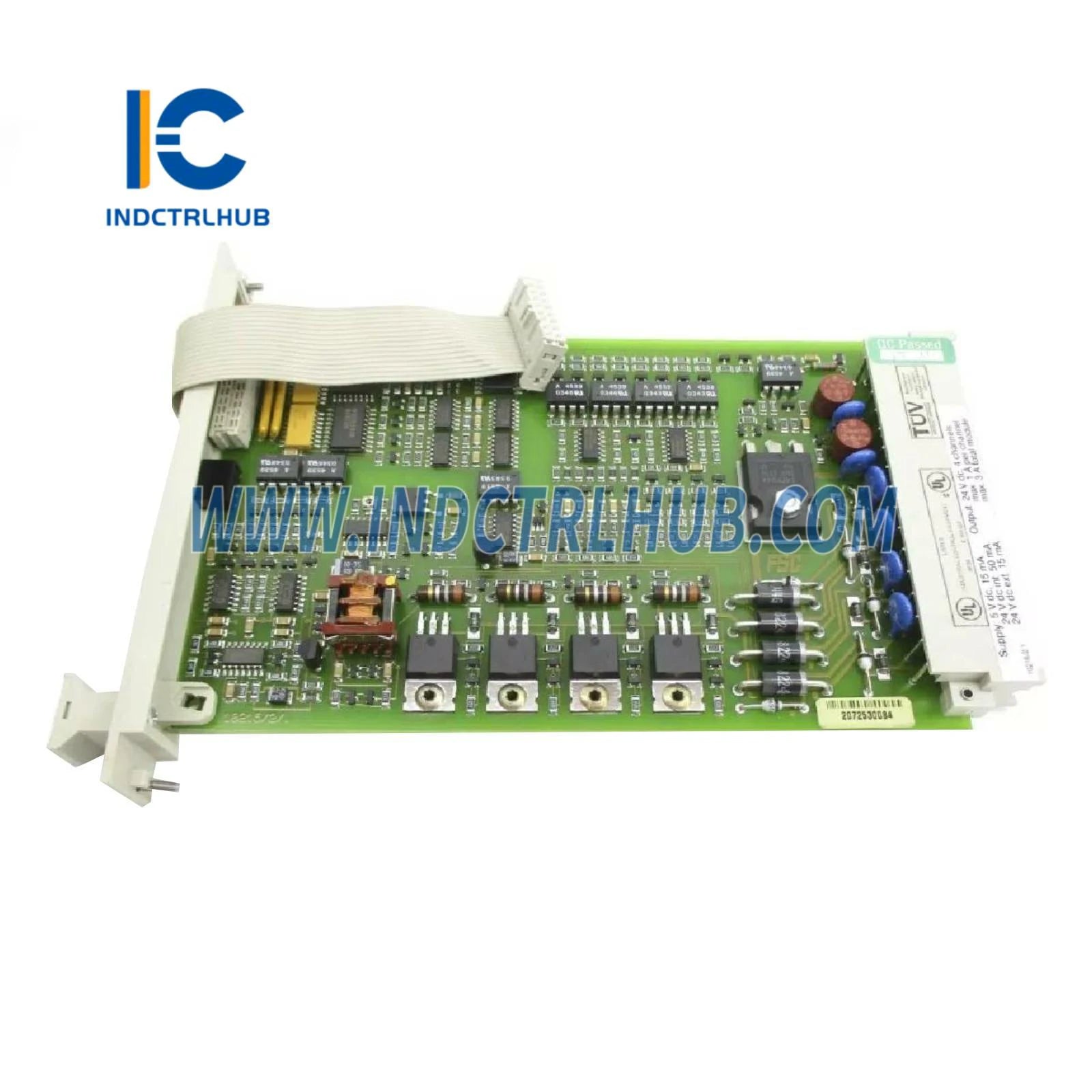

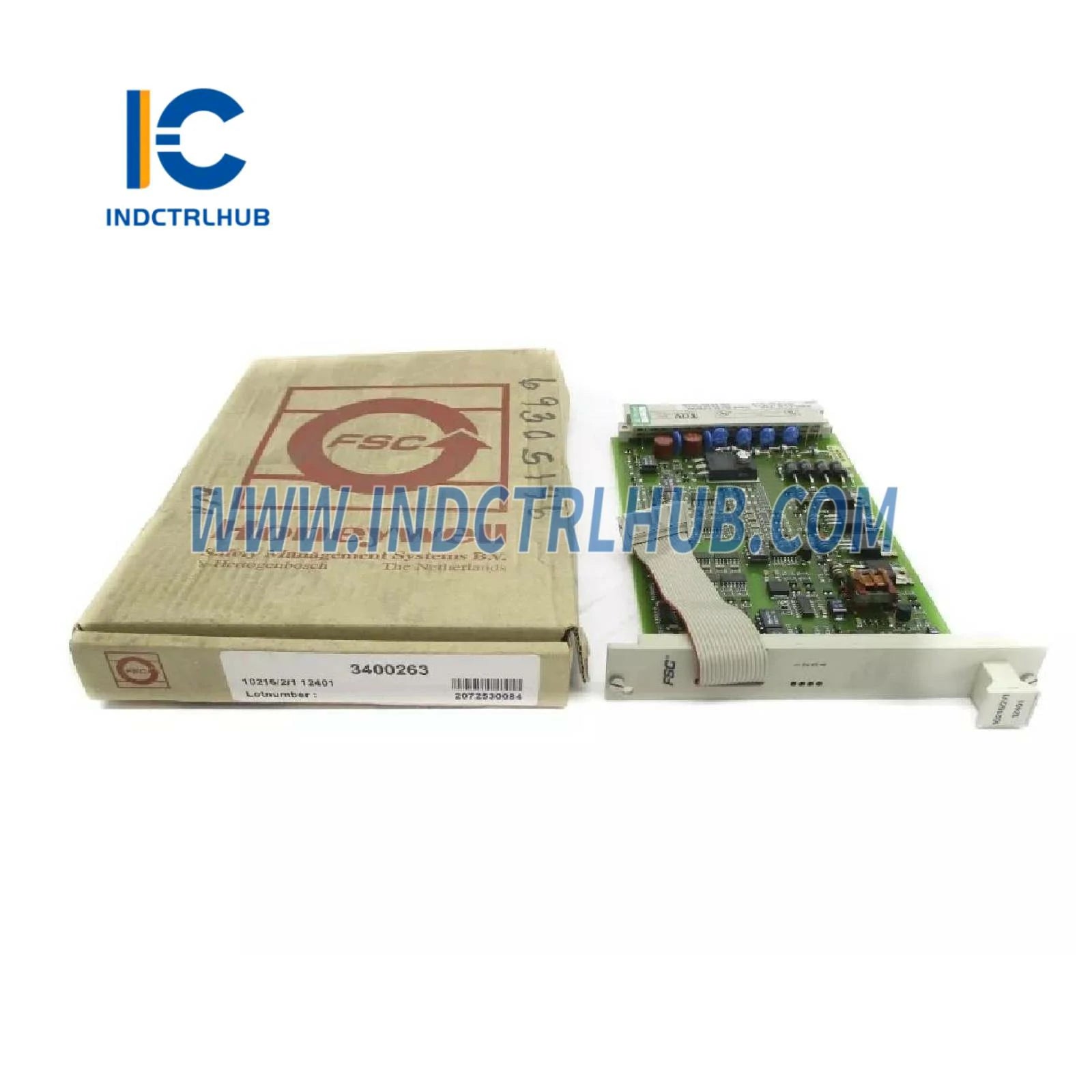

Product Description
מידע כללי
|
יצרן |
Honeywell |
|---|---|
|
דגם/מספר חלק |
10216/2/1 |
|
תיאור |

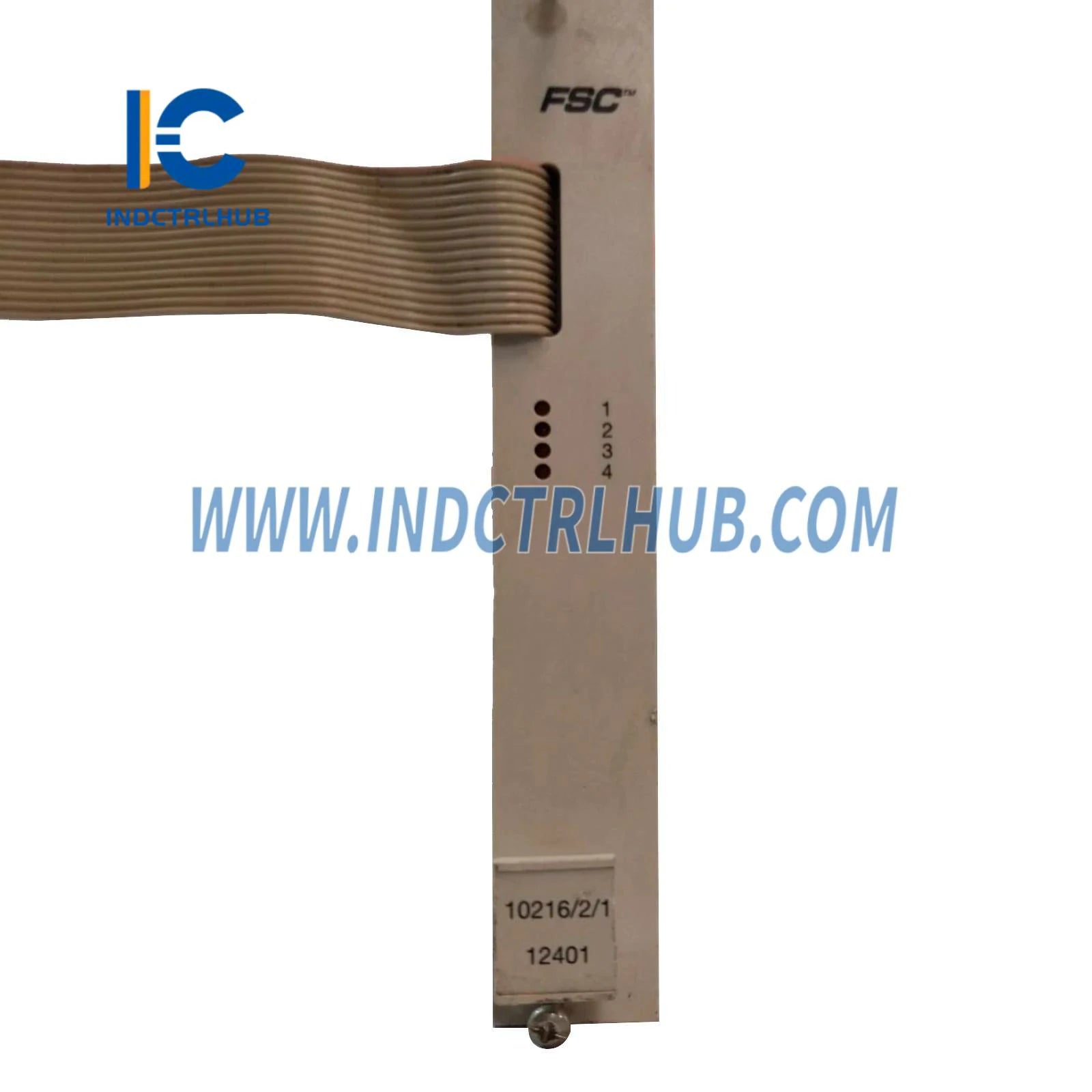

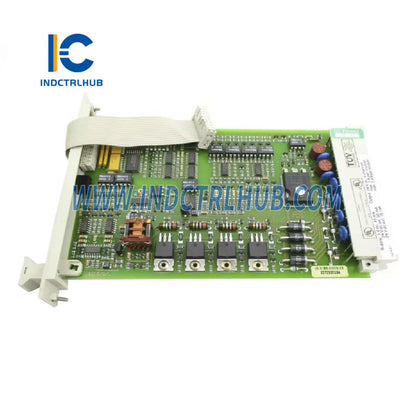

מודול פלט דיגיטלי עם מעקב לולאת Fail-Safe |
|
מספר סוג |
10216/2/1 (12400) |
|
אישורים |
CE, TÜV, UL |
|
גרסאות תוכנה |
≥ 3.00 |
|
דרישות מקום |
4 TE, 3 HE (= 4 HP, 3U) |

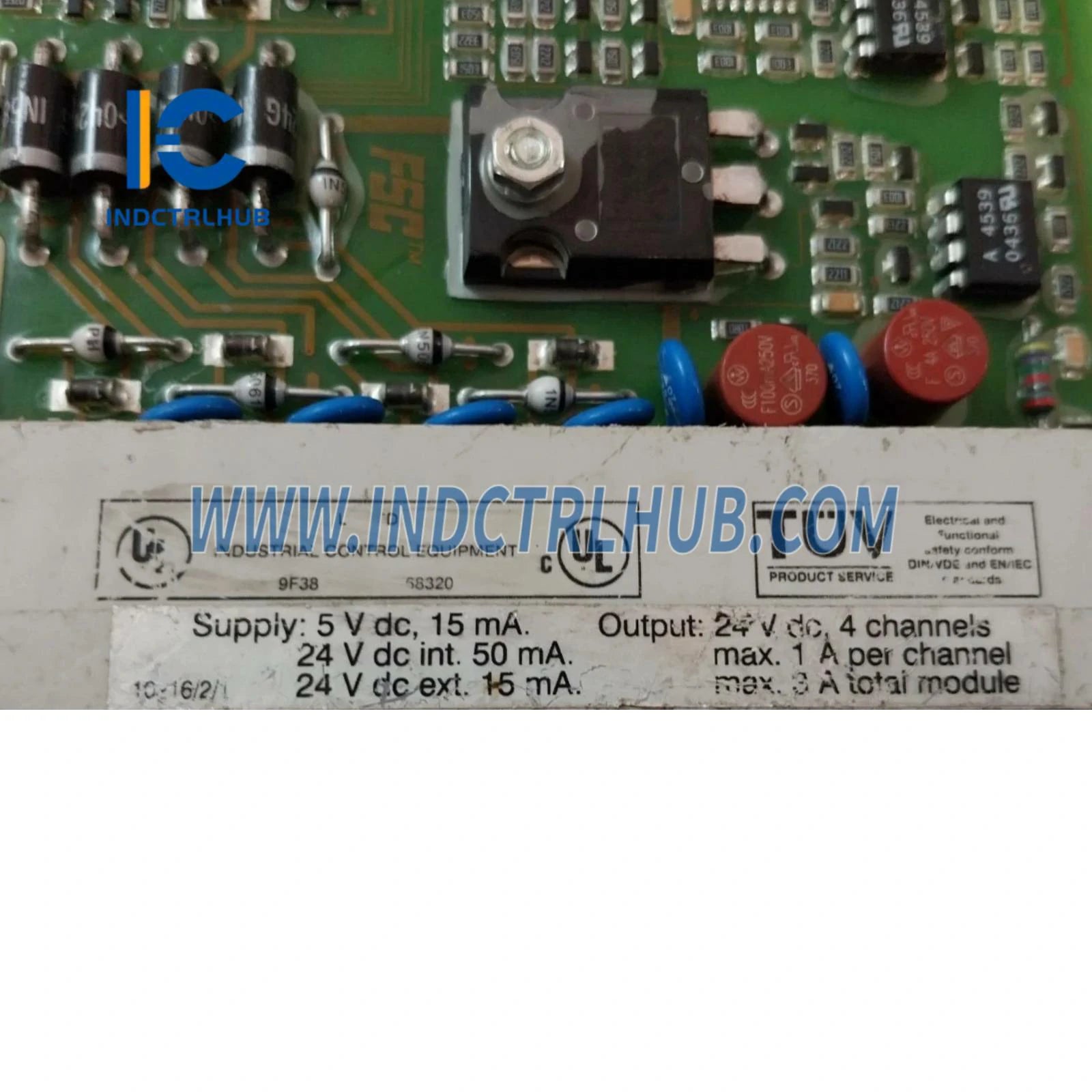

מפרטי מתח
|
פרמטר |
מפרט |
|---|---|
|
דרישות חשמל |
5 VDC 15 mA |
|
24 VDC פנימי |
50 mA |
|
24 VDC חיצוני |
15 mA (ללא עומס יציאה) |
מפרטי פלט
|
פרמטר |
מפרט |
|---|---|
|
מספר ערוצי פלט |
4 |
|
סוג יציאה |
מקור מצב מוצק 24 VDC, עמיד לקצר |
|
זרם ערוץ מקסימלי |
1 אמפר |
|
עומס כולל מקסימלי למודול |
3.6 A (מגבלת פיזור מודול) |
|
אינדוקטיביות עומס מקסימלית |
0.5 H |
|
קיבולת עומס מקסימלית |
1 µF |
|
סף זיהוי עומס יתר |
> 10 אוהם |
|
נגד קור למנורה |
> 20 אוהם |
|
ירידת מתח |
< 1.3 V ב-1 A |
|
זרם כבוי |
< 0.1 mA |
|
נפילת מתח חיישן זרם |
< 1 V ב-1 A |
|
זרם כניסת WDG |
4 mA |
קידוד מפתח ומידע על מתלה
|
פרמטר |
מפרט |
|---|---|
|
קוד מודול |
חורים A13, C9 |
|
קוד מדף |
פינים גדולים A13, C9 |
