Product Description

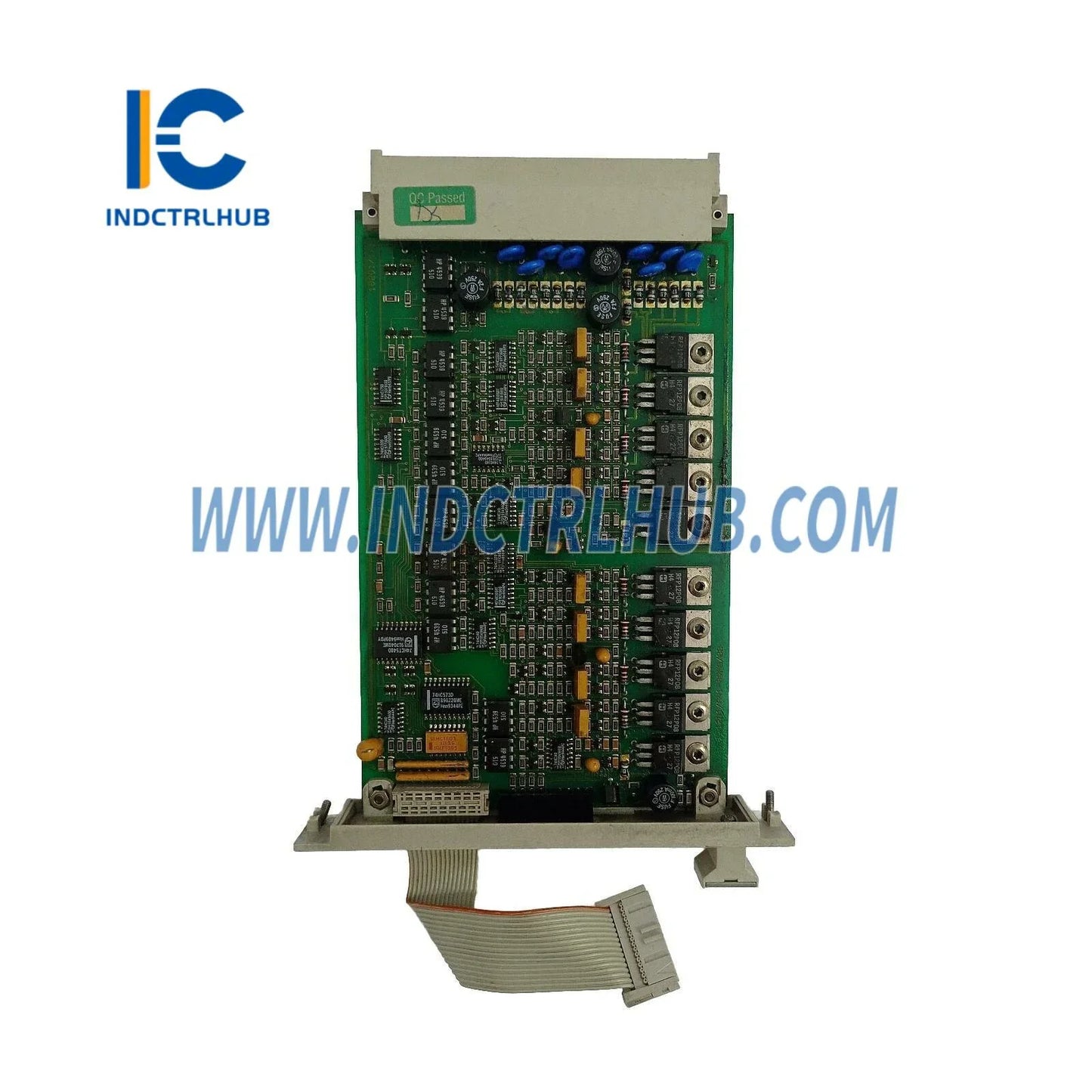

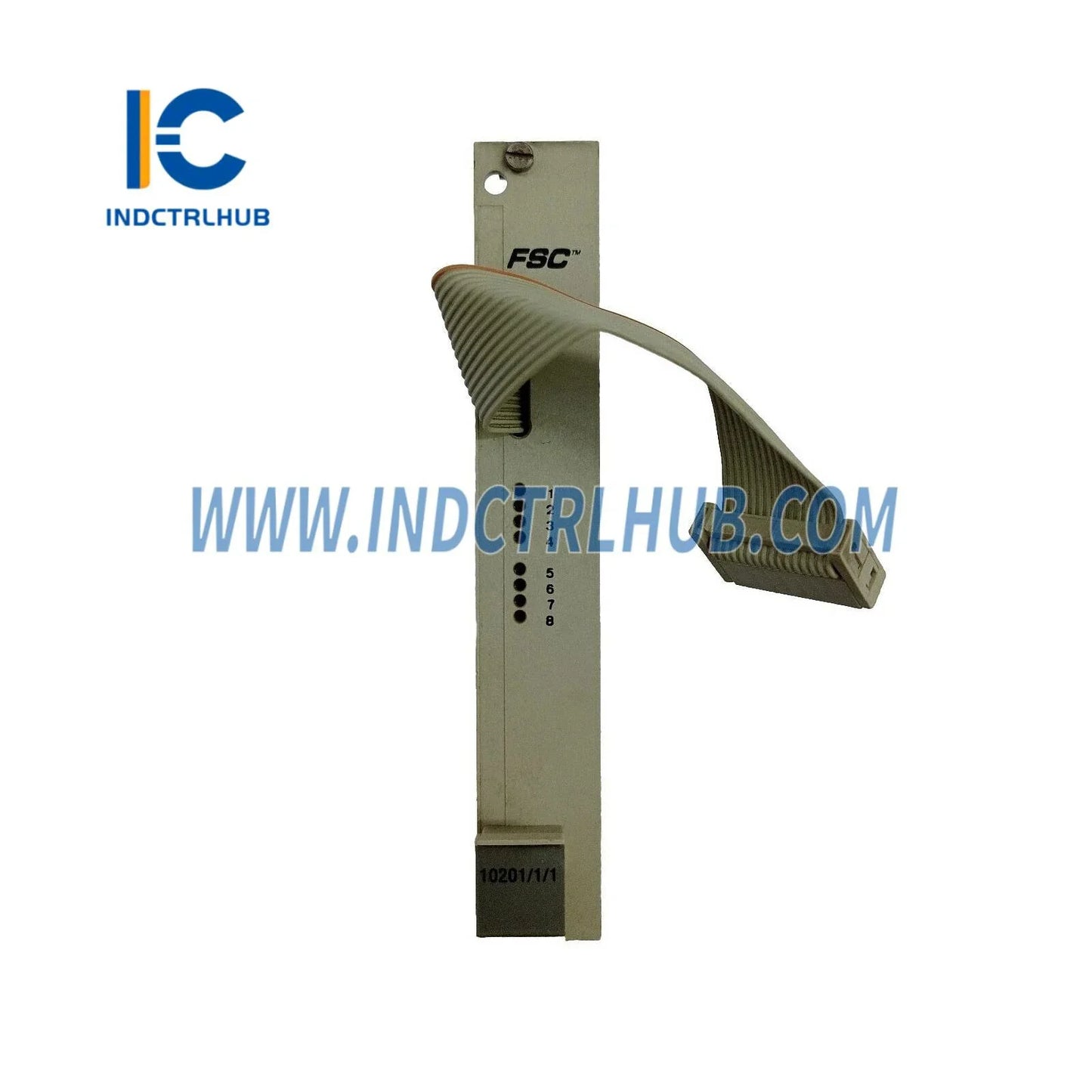

מודול פלט דיגיטלי בטיחותי Honeywell 10201/1/1 (I/O בטיחותי בדרגת תעשייה)
ה-Honeywell 10201/1/1 הוא מודול פלט דיגיטלי בטיחותי המיועד ליישומים תעשייתיים קריטיים לבטיחות שבהם תקלה בציוד עלולה לגרום לתנאים מסוכנים. מודול זה בעל דירוג SIL מספק פלטי ממסר מיותרים עם ניטור אבחוני רציף, ומבטיח שרצפי כיבוי בטיחותיים יתבצעו באופן אמין גם במצבי תקלה. הוא תוכנן לשילוב עם בקרי בטיחות של Honeywell ופלטפורמות SIS של צד שלישי, ומשרת תעשיות תהליכים הדורשות עמידה בתקני הבטיחות הפונקציונלית IEC 61508 ו-IEC 61511.
מהנדסי מפעל ומומחי כלי מדידה בטיחותיים משתמשים במודול זה במערכות כיבוי חירום (ESD), רשתות גילוי אש וגז, ויישומי ניהול מבערים שבהם מעבר למצב בטוח מאומת הוא חובה. הארכיטקטורה הניתנת להחלפה חמה מפחיתה זמני השבתה במהלך תחזוקה, ואבחון עצמי מובנה מפחית את הסיכון לכשלים מסוכנים שלא התגלו.
תכונות מרכזיות & יתרונות בטיחותיים
- תעודת SIL 2/3: עומד בדרישות IEC 61508 ליישומי רמת שלמות בטיחות, עם תיעוד של מרווחי בדיקות הוכחה ונתוני שיעור כשל לחישובי יכולת שיטתיים.
- פלטי ממסר מיותרים: ארכיטקטורת ערוץ כפול עם ניטור צולב מבטיחה שכשל ברכיב יחיד לא יפגע בביצוע פונקציית הבטיחות.
- אבחון רציף: ניטור בזמן אמת של התנגדות סליל, ריתוך מגעים ושלמות ספק הכוח עם דיווח אוטומטי על תקלות למערכת הבקרה הראשית.
- יכולת החלפה חמה: עיצוב שניתן להחלפה בשטח מאפשר החלפת מודול ללא כיבוי כל המשטח I/O, ומפחית את זמן התיקון הממוצע (MTTR) עד 60%.
- תאימות למתח רחב: מקבל 24V DC נומינלי עם סובלנות של ±20%, תואם לספקי כוח תעשייתיים סטנדרטיים ומערכות גיבוי UPS.
- ציפוי קונפורמלי: הגנה על לוח המעגלים המודפס מפני לחות, אבק ואדים כימיים מאריכה את חיי הפעולה בסביבות קשות של בתי זיקוק ופלטפורמות ימיות.
תסריטי יישום ופתרון בעיות
מערכות כיבוי חירום (ESD): במתקני פטרוכימיה, ה-10201/1/1 שולט על אלמנטים סופיים כגון שסתומים מונעי מנוע (MOVs) ומפעילים פנאומטיים בעת תקלות בתהליך. כאשר חיישני לחץ גבוה מזהים תנאי לחץ יתר, המודול מפסיק את אספקת החשמל לשסתומי הסולנואיד כדי לשחרר את המגיבים למערכות שריפה, ומונע פיצוץ מכלי.
מערכות ניהול מבערים (BMS): חדרי דודים ותפעול תנורים משתמשים במודול זה לניתוק אספקת הדלק במקרה של כשל להבה או גילוי זרימת אוויר נמוכה. העיצוב הבטוח מבטיח שכאשר כוח השליטה אובד, שסתומי הדלק נסגרים אוטומטית, ומונעים סיכוני פיצוץ מצטברות גז לא בוער.
רשתות גילוי אש וגז: פלטפורמות נפט ימיות משלבות את המודול עם גלאי להבה וחיישני גז רעיל להפעלת מערכות כיבוי ומנעולי בידוד HVAC. פלטים מיותרים מפעילים גם ציוד כיבוי ראשי וגם גיבוי להגנה מעמיקה.
הגנת מכונות ובטיחות עובדים: קווי ייצור משתמשים במודול לשליטה על שערי בטיחות ומנעולי וילונות אור. כאשר מפעילים חודרים לאזורי בטיחות, המודול מנתק את החשמל לזרועות רובוטיות ומסועים תוך 50ms, ומונע פגיעות כתוצאה ממעיכה.
ייצור חשמל לתשתיות: תחנות מחזור משולב משתמשות בפלטים בטיחותיים להפסקת שליטת טורבינות ומפסקי גנרטורים בעת הפרעות ברשת או חריגות בטמפרטורת המיסבים, ומגנות על נכסים בשווי מיליוני דולרים מנזק קטסטרופלי.
פרמטרים טכניים ומדריך בחירה
| פרמטר | מפרט |
|---|---|
| מספר דגם | 10201/1/1 |
| סוג פלט | ריליי בטיחות (Form C) |
| מספר ערוצים | 4 פלטים עצמאיים |
| דירוג מגע | 2A @ 30V DC / 250V AC נגדי |
| רמת שלמות בטיחותית | SIL 2 (מודול יחיד) / SIL 3 (תצורה מיותרת) |
| כיסוי אבחוני | >95% (כיסוי אבחוני גבוה לפי IEC 61508) |
| זמן תגובה | <50ms מהפקודה להפעלת המגע |
| צריכת חשמל | 4.5W טיפוסי ב-24V DC |
| טמפרטורת הפעלה | -40°C עד +70°C (-40°F עד +158°F) |
| טווח לחות | 5% עד 95% לחות יחסית ללא עיבוי |
| עמידות לרעידות | IEC 60068-2-6: 2g, 10-150 הרץ |
| עמידות לזעזועים | IEC 60068-2-27: 15g, משך 11ms |
| MTBF | >500,000 שעות (MIL-HDBK-217F) |
| אישורים | UL 508, CE, ATEX אזור 2, IECEx |
| ממדים (גובה×רוחב×עומק) | 120 מ"מ × 35 מ"מ × 118 מ"מ |
| הרכבה | הרכבה על מסילת DIN (35 מ"מ) או הרכבה עם ברגים על לוח |
קריטריוני בחירה: בחרו ב-10201/1/1 כאשר היישום שלכם דורש פלטים במצב בטוח מאומת עם ניטור אבחוני. ליישומים שאינם בטיחותיים עם דרישות אמינות נמוכות יותר, שקלו מודולי פלט דיגיטליים סטנדרטיים. אם המערכת שלכם דורשת אישור SIL 3 בארכיטקטורת ערוץ יחיד, שקלו את סדרת 10204 של Honeywell עם לוגיקת הצבעה 1oo2D.
פונקציות מורחבות ואינטגרציית מערכת
חיבוריות Modbus RTU/TCP: מודולי תקשורת אופציונליים מאפשרים ניטור מרחוק של מצב הפלט והאזעקות האבחוניות דרך מערכות SCADA, מה שמפחית את הצורך בבדיקות שטח ומאפשר תזמון תחזוקה חזויה.
בדיקת מיקום חלקית (PST): בשילוב עם מיקום שסתומים חכמים, המודול תומך בבדיקות הוכחה אוטומטיות של שסתומי כיבוי ללא הפסקה מלאה של התהליך, מאריך את מרווחי הבדיקה מ-12 ל-24 חודשים ומפחית הפסדי ייצור.
כניסות כוח מיותרות: חיבורי ספק כוח כפולים של 24V DC עם החלפה אוטומטית מבטיחים פעולה רציפה במהלך החלפת סוללת UPS או תקלות בהפצת הכוח, ומשיגים זמינות של 99.99% בלולאות קריטיות.
אפשרויות קושחה מותאמת: לוגיקת הצבעה הניתנת לתצורה במפעל (1oo1, 1oo2, 2oo3) ופרמטרי השהיית זמן מתאימים לדרישות שונות של פונקציות בטיחות ללא לוחות ריליי חיצוניים, מה שמפשט את עיצוב הלוח ומפחית שגיאות חיווט.
לפתרונות מערכת מקיפים, שלבו את 10201/1/1 עם מודולים משלימים כגון מודול כניסת אנלוגית ABB AI810 למעקב אחר משתני תהליך, מודול כניסת דיגיטלית ABB DI890 לממשק חיישני NAMUR, ו-מודול ספק כוח ABB SD822 להפצת 24V DC מיותרת.
משלוח, אחריות ותמיכה טכנית
זמן אספקה: פריטי מלאי נשלחים תוך 2-3 ימי עסקים באמצעות DHL/FedEx אקספרס. מודולים המותאמים אישית עם קושחה ספציפית או אפשרויות בלוק טרמינל דורשים זמן ייצור של 4-6 שבועות. עיבוד מזורז זמין לשדרוגי מערכות כיבוי חירום.
כיסוי אחריות: כל היחידות כוללות אחריות מקיפה ל-12 חודשים המכסה פגמים בייצור, כשלי רכיבים ובעיות בעבודת היד. שירות האחריות כולל משלוח החלפה מראש כדי למזער זמן השבתה, עם הובלת החזרה בתשלום מראש עבור יחידות פגומות.
תמיכה טכנית: צוות ההנדסה של היישומים שלנו מספק ייעוץ טרום-מכירה לחישובי אימות SIL, סקירות דיאגרמות לולאה ותיעוד תאימות. תמיכה לאחר המכירה כוללת סיוע בהפעלה, הנחיות לפתרון תקלות והודעות על עדכוני קושחה. התמיכה זמינה בדוא"ל ([email protected]), בטלפון (+0086 18359243191) ובמפגשי שולחן עבודה מרוחק.
חבילת תיעוד: כל מודול נשלח עם מדריך התקנה, דיאגרמות חיווט, מדריך בטיחות לפי IEC 61508-2, נהלי בדיקת הוכחה ותעודות כיול. זמינים שרטוטי CAD (DWG/DXF) ודגמי 3D STEP לתכנון פריסת לוח.
שפרו את מערכות הבטיחות הממוכנות שלכם עם טכנולוגיית I/O מוכחת מתוך פורטפוליו האוטומציה התעשייתית שלנו, כולל מודול יציאה דיגיטלית ABB DO890 ליישומי בקרה סטנדרטיים, מודול תקשורת ABB CI830 Profibus DP לאינטגרציית פיילדבאס, ו-כרטיס CompactFlash ABB MB801V512 להרחבת זיכרון בקר.
שאלות נפוצות
האם ניתן להשתמש במודול 10201/1/1 ביישומי SIL 3?
כן, כאשר מופעל בתצורת 1oo2 (אחד מתוך שניים) עם ספקי כוח עצמאיים ונתיבים מגוונים. התקנות עם מודול יחיד מאושרות ליישומי SIL 2. יש לעיין ב-IEC 61511 להגבלות ארכיטקטוניות ודרישות לניתוח כשלי סיבה משותפת.
מה האורך המקסימלי של הכבל בין המודול למכשירי השדה?
ליציאות מגעי ממסר, מותרת ריצת כבלים עד 300 מטר עם כבל מגן 1.5 מ"מ² (16 AWG). למרחקים ארוכים יותר ייתכן ויידרשו ממסרים ביניים או מודולי יציאה סוליד-סטייט כדי למנוע ירידת מתח ובעיות הפרעות אלקטרומגנטיות.
כיצד לבצע בדיקת הוכחה מבלי להפסיק את התהליך?
יש לבצע בדיקת תנועה חלקית (PST) באמצעות פוזישנרים חכמים שיכולים לאמת תנועת שסתום בטווח של 10-20% מבלי לסגור אותו במלואו. פלטי האבחון של המודול מאשרים את פעולת הממסר, בעוד שהמשוב על מיקום השסתום מאמת את שלמות המנגנון המכני. בדיקות תנועה מלאה נדרשות עדיין בפרקי זמן ממושכים בהתאם לניתוח דרישות הבטיחות.
האם המודול תואם לשסתומי סולנואיד AC?
תאי הממסרים מדורגים לעומסי התנגדות של 250V AC עד 2A. לעומסים אינדוקטיביים (סולנואידים, ממסרים), יש להחיל הפחתה של 50% ולהתקין רשתות RC סנאבּר על גבי טרמינלי הסליל כדי לדכא תנודות מתח שעלולות לגרום לריתוך המגעים או נזק לדרייברים סמי-מוליכים.
שאלה 5: אילו מידע אבחוני זמין למבקר הראשי?
תשובה: המודול מדווח על מצב כל ערוץ בנפרד כולל מצב הפלט, גילוי ריתוך מגעים, רציפות סליל, מתח ספק כוח, וטמפרטורת המודול. האבחון מועבר דרך תקשורת גב-לוח למבקר הבטיחות, שיכול לתעד אירועים ולהפעיל אזעקות תחזוקה לפני תקלות.
שאלה 6: האם ניתן להחליף את המודול בזמן פעולה (החלפה חמה)?
תשובה: כן, המודול תומך בהחלפה חמה כאשר מותקן במערכות I/O תואמות עם יכולת הכנסת והסרה בזמן פעולה. ודא שמבקר הבטיחות מוגדר למצב הדרדרות מבוקרת, ופעל לפי נהלי נעילה/תיוג כדי למנוע הפעלה לא מכוונת של פונקציות בטיחות במהלך תחזוקה.
בנה ארכיטקטורות אוטומציה עמידות עם מוצרים משלימים כולל את מודול PCB ABB UFC762 AE101 לאלגוריתמים מתקדמים, את לוח בקרה ABB PPC907BE להרחבת I/O מבוזרת, ואת לוח בקרה ABB CDP312R לאינטגרציה עם ממשק מפעיל.
הזמן היום את מודול הפלט האמין שלך
הגן על הצוות, הנכסים והסביבה עם טכנולוגיית I/O בטיחותית מוסמכת. פנה לצוות המכירות שלנו ב [email protected] או +0086 18359243191 לקבלת הנחיות תצורה ייעודיות ליישום, תמיכה באימות SIL, ותמחור לפי נפח לפריסות מרובות אתרים. בקש גיליון נתונים טכני או קבע פגישת ייעוץ כדי לדון בדרישות מערכת הבטיחות הממוכנת שלך.
גלה פתרונות נוספים לבטיחות ושליטה כולל את משדר לחץ דיפרנציאלי אלחוטי ABB 266DDH WirelessHART למעקב לחץ ברמת SIL 3 ואת מודול תקשורת אופטית ABB FDCO-01 להעברת נתונים חסינת רעש בסביבות חשמליות קשות.
