Product Description
פרמטרים של 05701-A-0283
סקירת מוצר
| פרמטר | פרטים |
|---|---|
| מספר חלק | 05701-A-0283 |

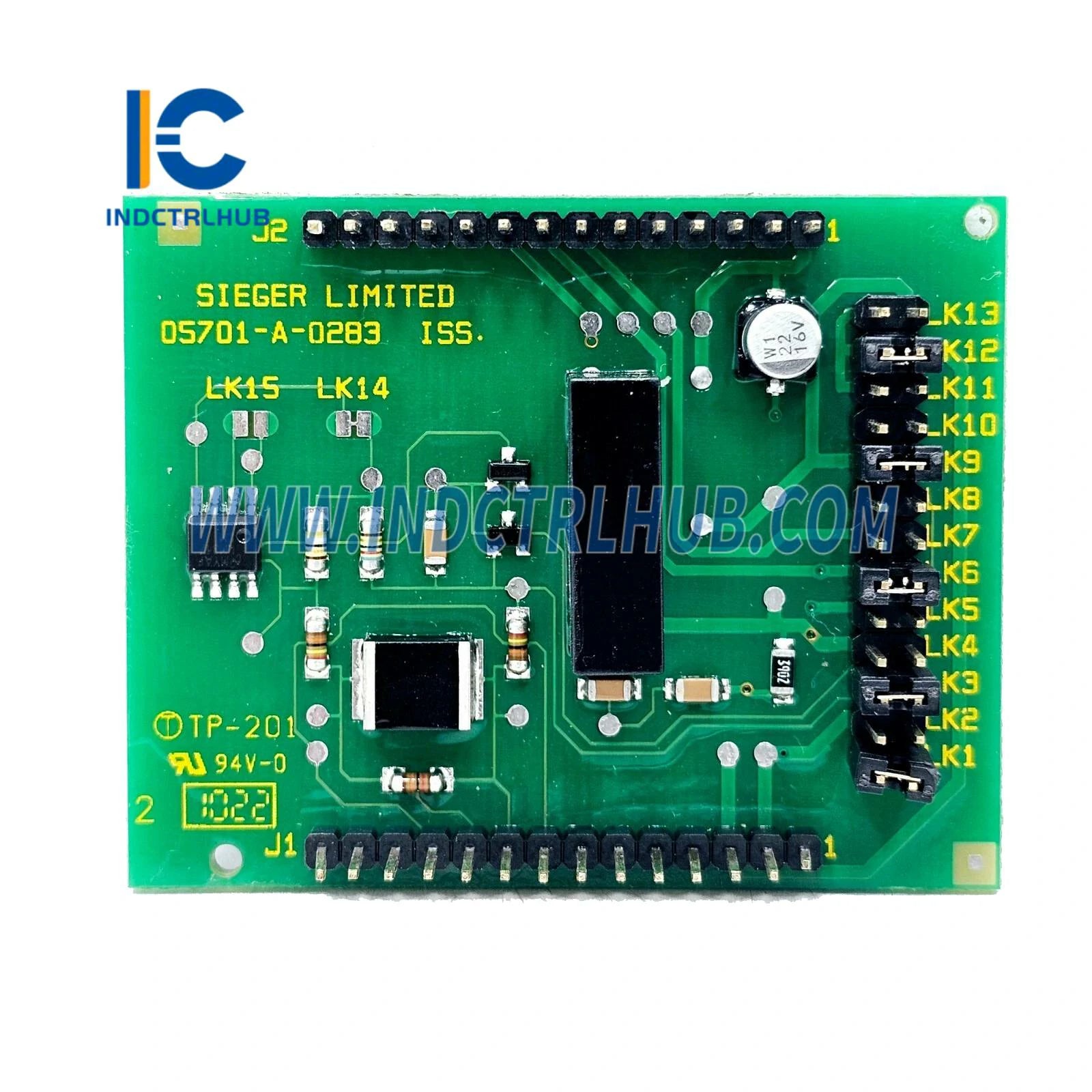

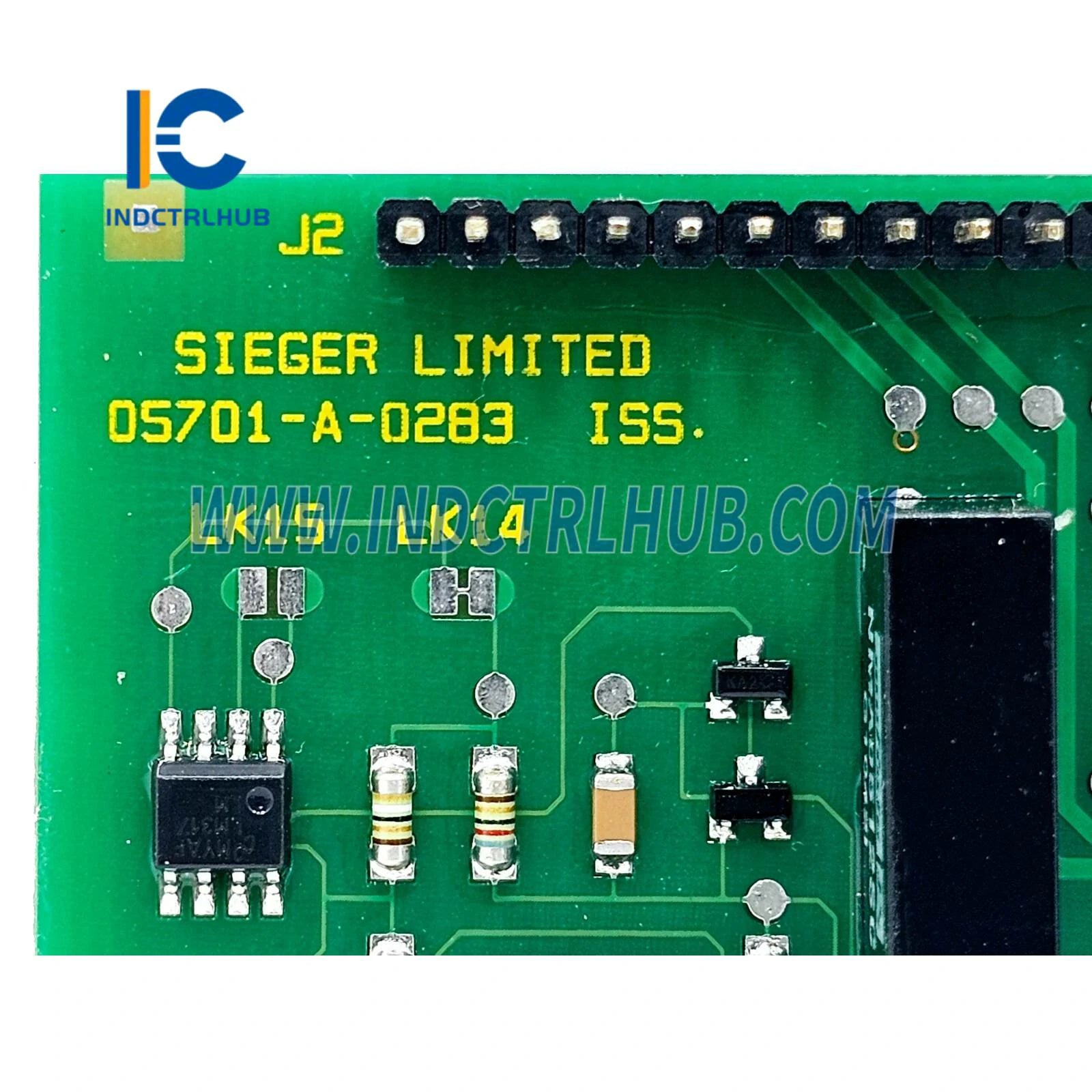

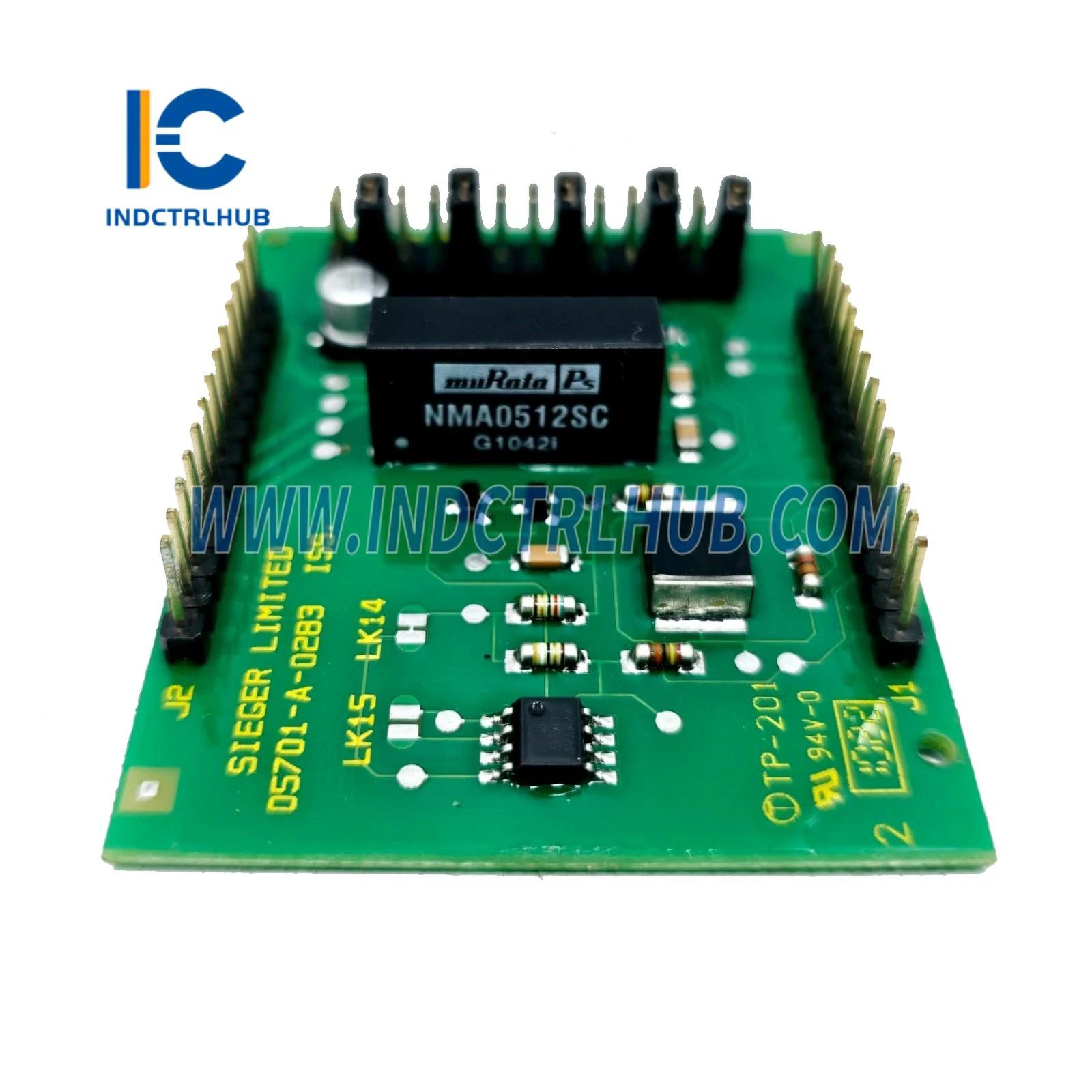

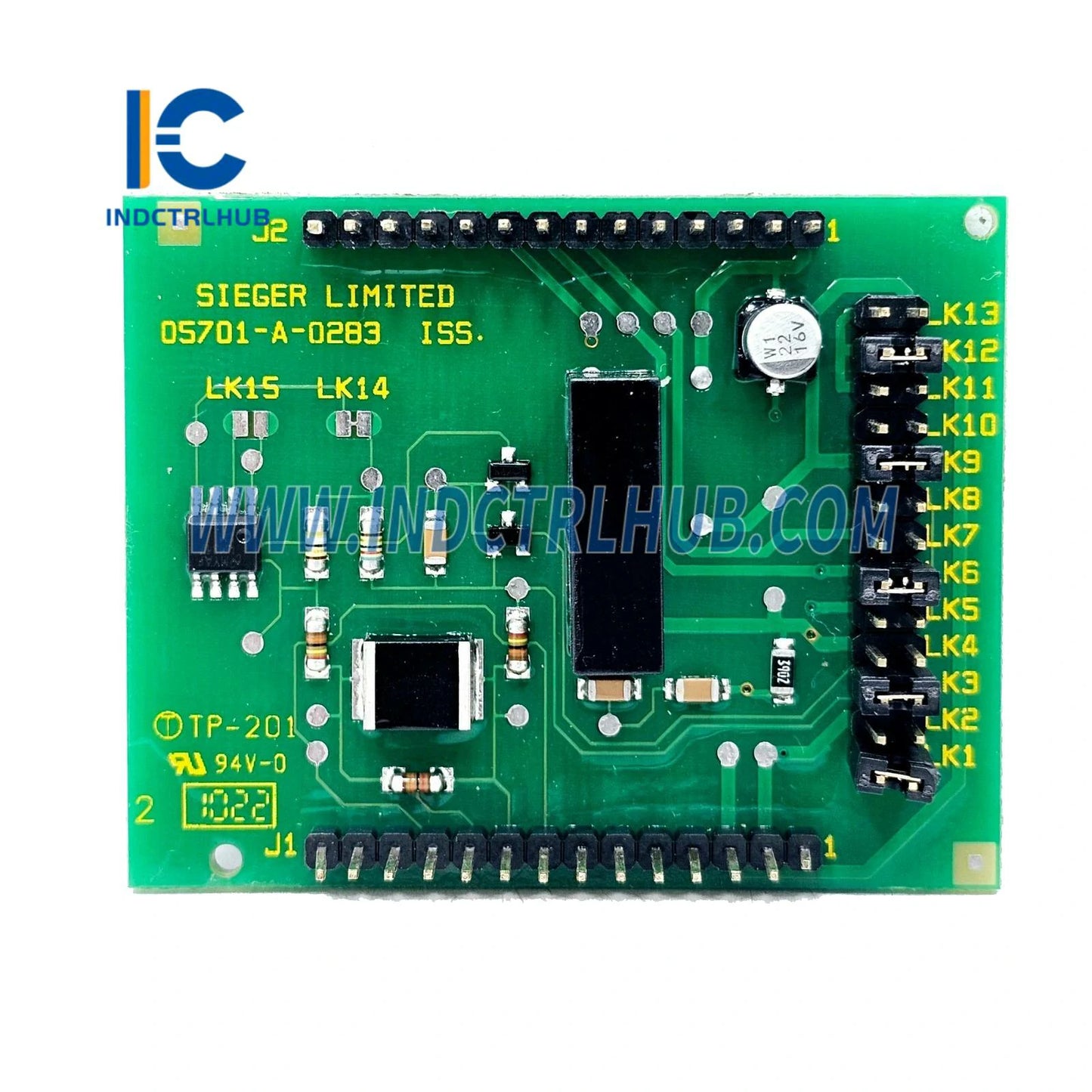

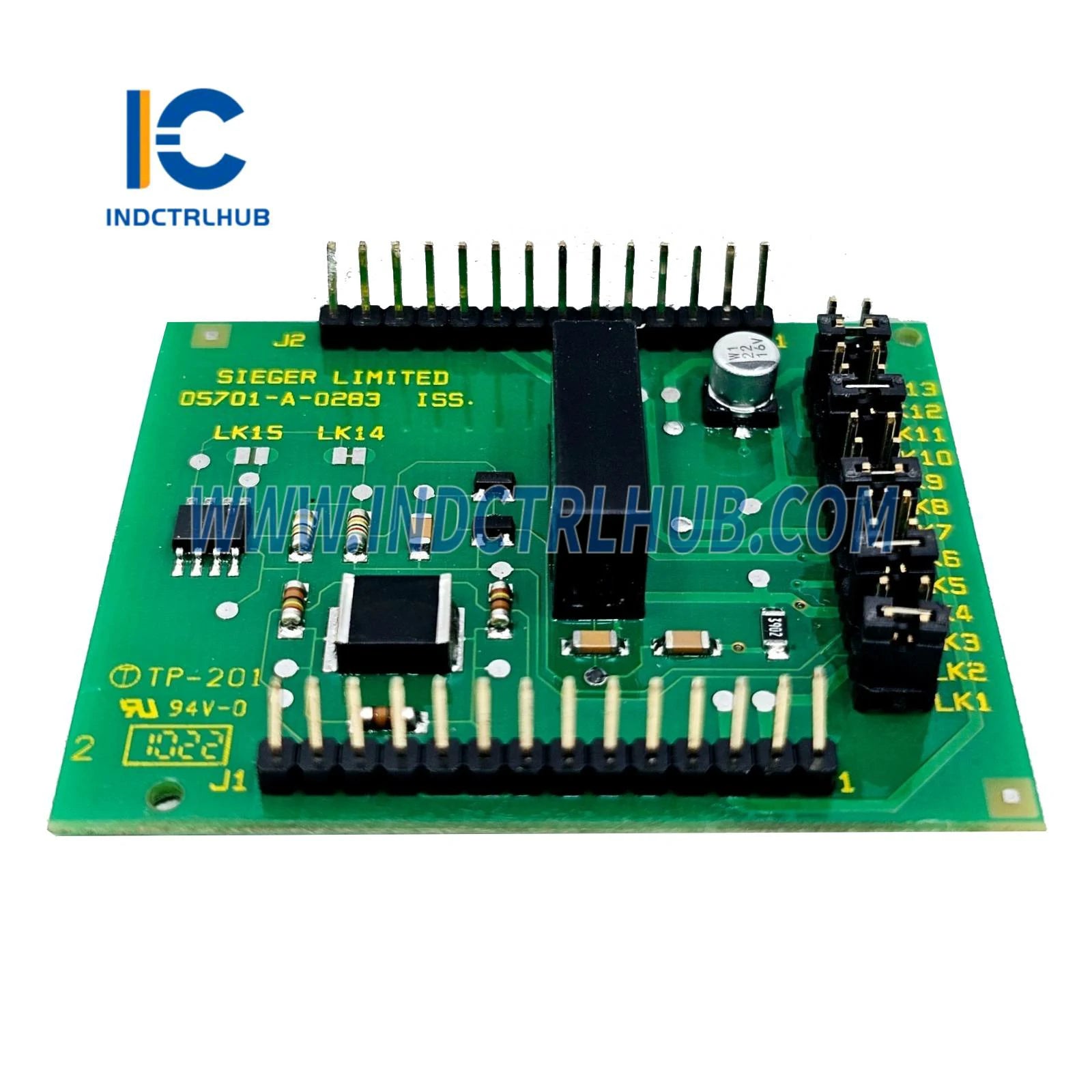

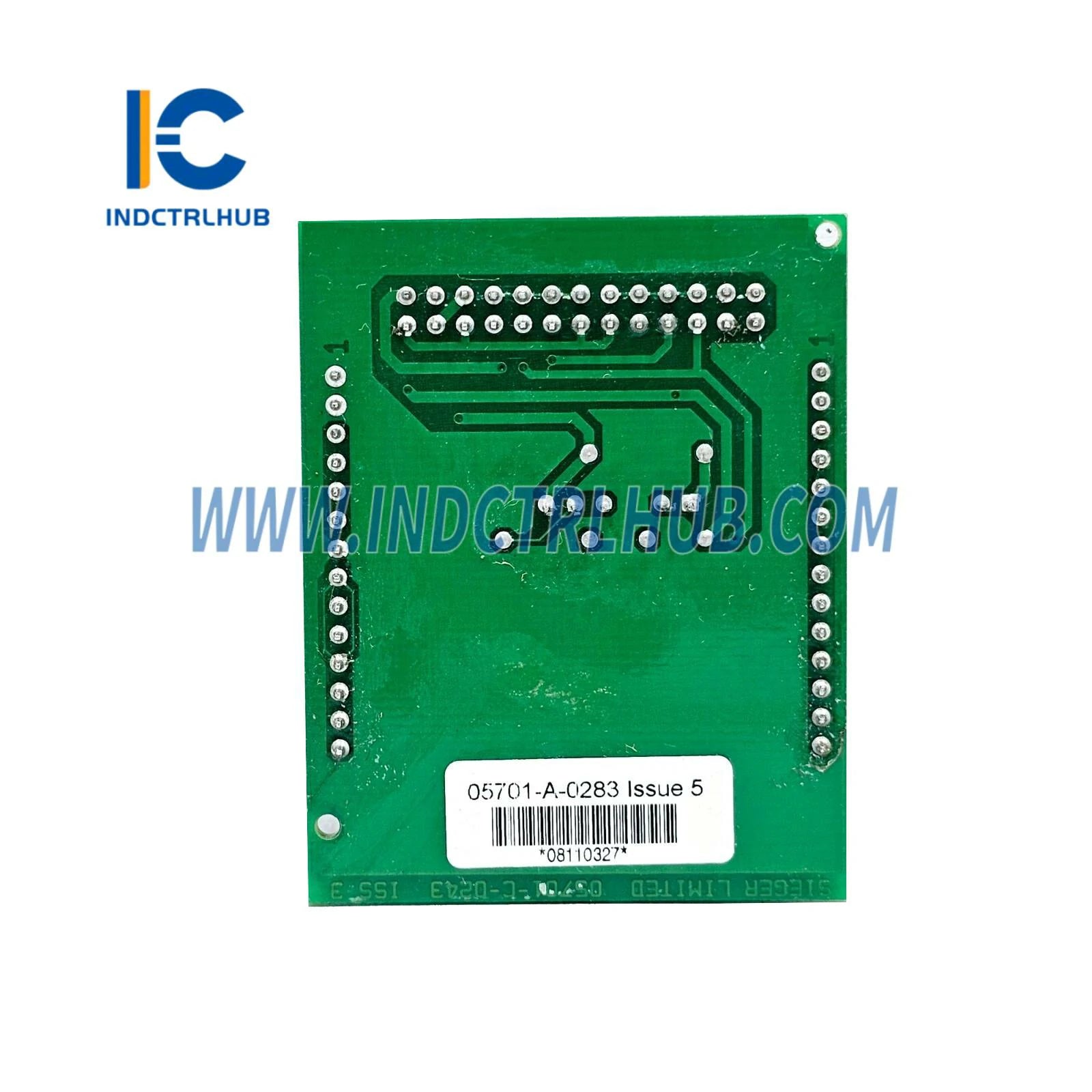

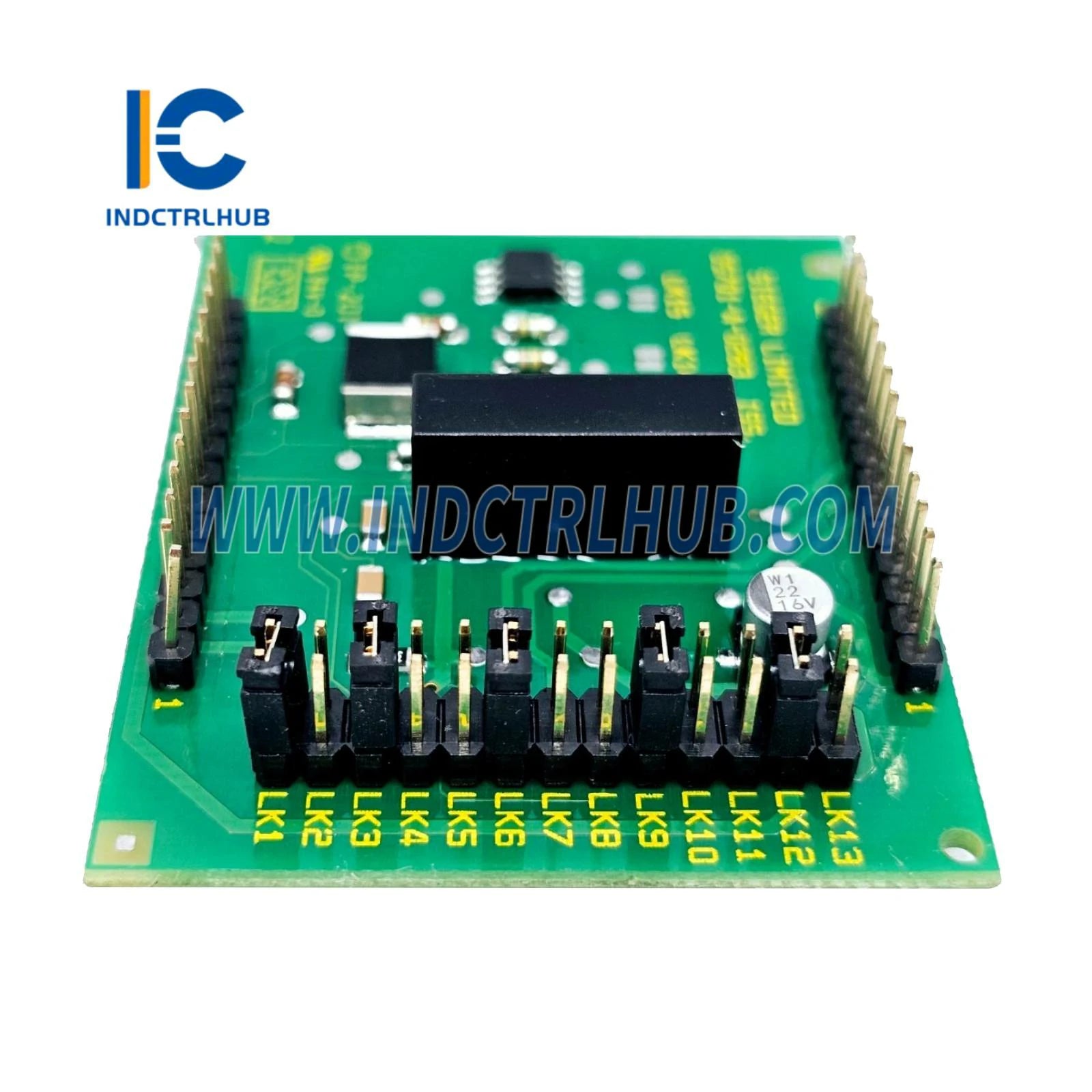

| שם המוצר | מודול נהיגה לחיישן, 4-20mA |
| יישום | מעבד אות חיישן 4-20mA נכנס לכרטיס בקרה חד-ערוצי |
| תאימות | מתחבר לכרטיס בקרה חד-ערוצי (05701-A-0301 או 05701-A-0351) |
| פונקציה | מספק ספק כוח לחיישן ועיבוד אותות לחיישני 4-20mA |
מפרטים פונקציונליים
| פרמטר | פרטים |
|---|---|
| מתח יציאת לולאה מופעל | מבודד 20V ± 5% מווסת, מקסימום 25mA למכשירים המופעלים מלולאה |
| מתח יציאת ספק המשדר | לוח אחורי מסונן 24V DC (מקסימום 500mA) למשדרים שדורשים ספקי כוח נפרדים |
| הגנת לולאה | קצר, מתח מעגל פתוח של ±50V |
| הגדרה | זרם חיישן שוקע או מקור |
| טווח אות המדידה | 0 עד 25mA |
| התנגדות קו מקסימלית | התנגדות לולאה של 500 אוהם כולל החיישן |
| מתח קריעת בידוד | יותר מ-±50V DC למערכת 0V |
