Product Description
🔍
סקירת מוצר
|
שדה |
פרטים |
|---|---|
|
יצרן |
הימה |
|
מספר דגם/חלק |
F6705 (98 1670502) |
|
סוג דגם |
ממיר דיגיטלי לאנלוגי דו-ערוצי הקשור לבטיחות |
|
תיאור |

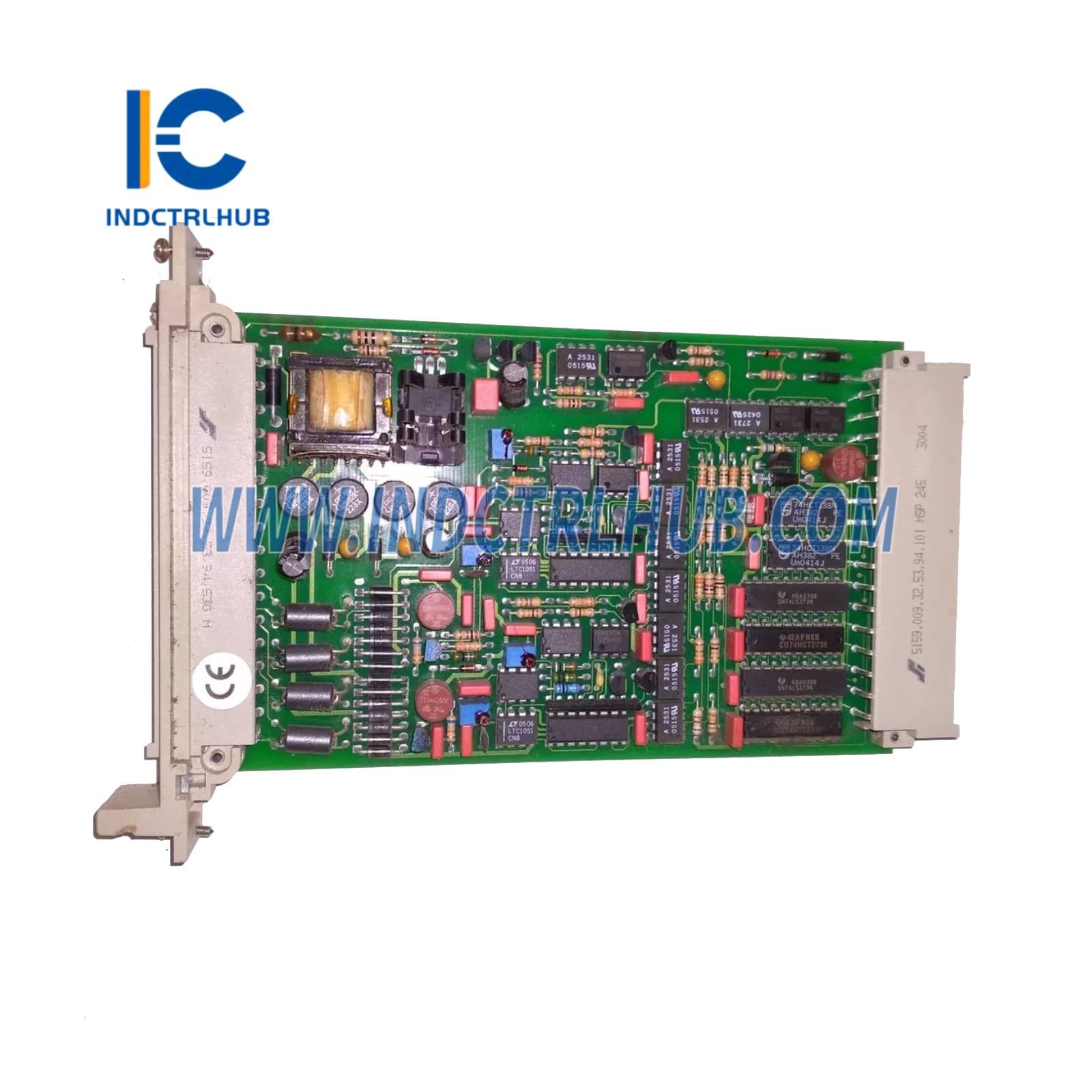

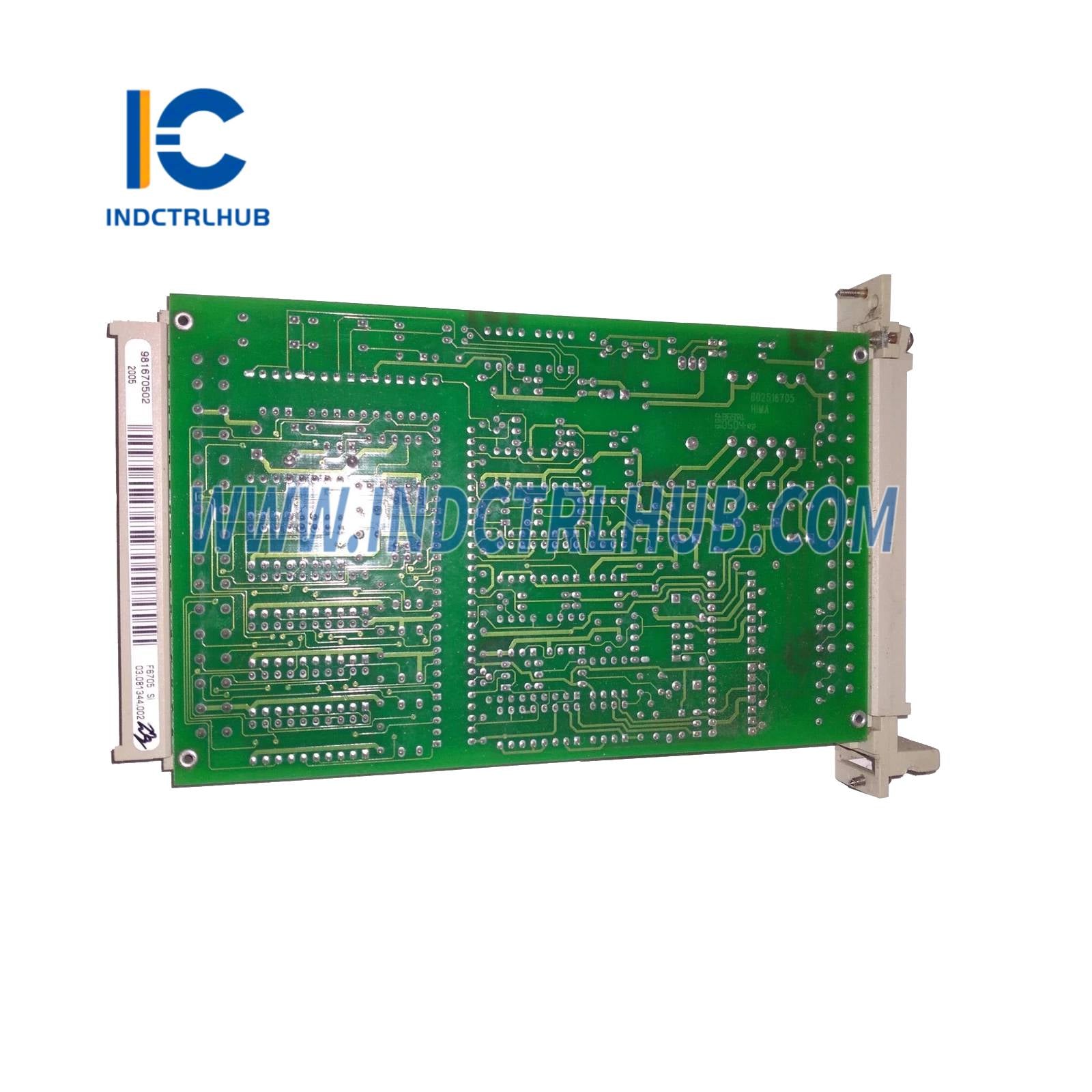

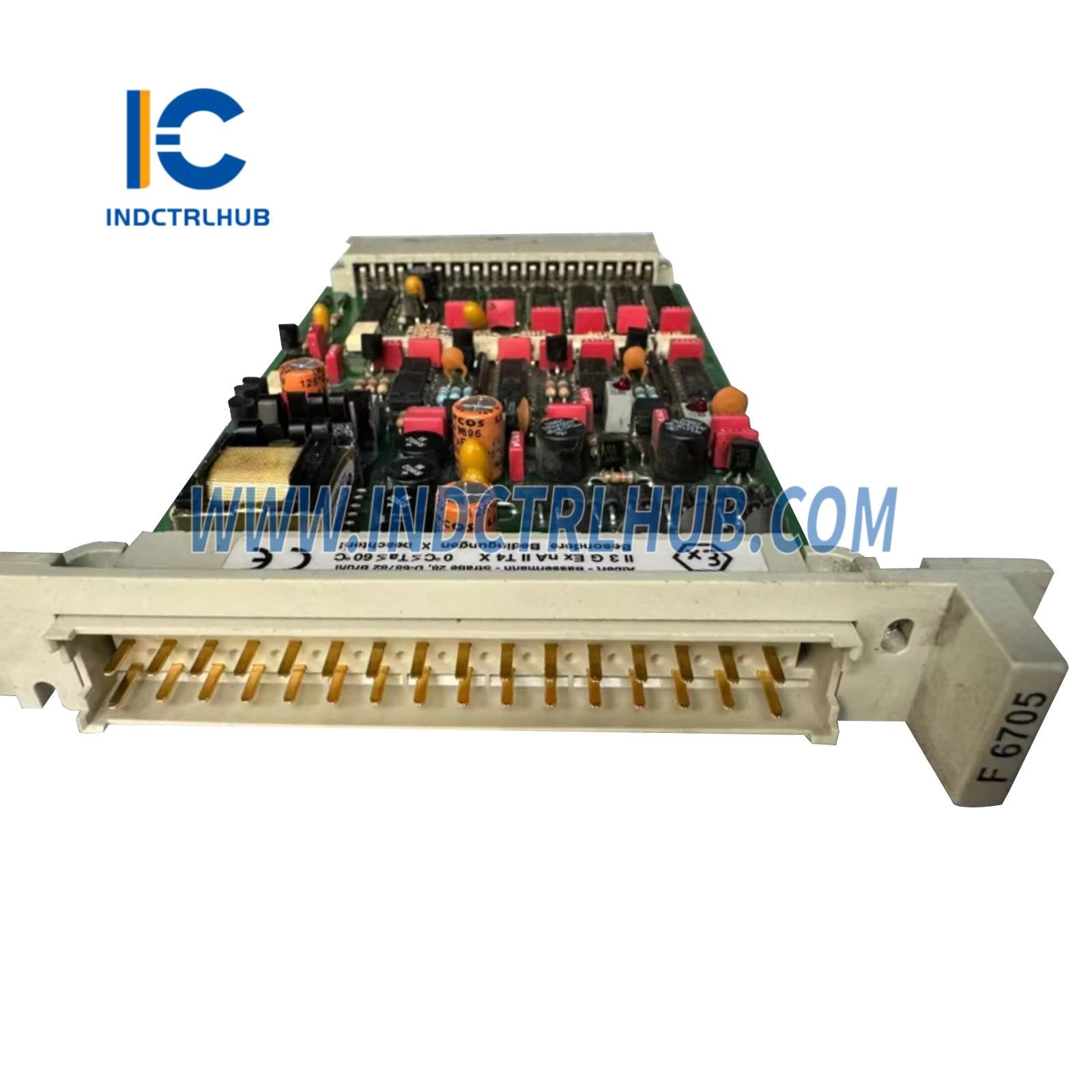

ה-F6705 הוא ממיר D/A דו-ערוצי עם יציאות מבודדות, אנלוגיות 0/4–20 mA. הוא תומך גם במצב מקור וגם במצב מאגר עם מנגנוני כיבוי בטיחותי וב בדיקה עצמית מובנים. הוא מוסמך ליישומי בטיחות AK 1 עד AK 6 . |
⚙️
מפרטים טכניים
|
מפרט |
פרטים |
|---|---|
|
מספר יציאות |
2 (מבודדים גלוונית בנפרד) |
|
טווח פלט |
0/4 עד 20 mA |
|
רזולוציה |
12 ביט (4095 שלבים), 0 = 0 mA, 3840 = 20 mA |
|
דרגת דרישה |
AK 1 עד AK 6 |
|
פונקציות בדיקה |
ליניאריות, הפרעות צולבות, כיבוי בטיחות |
🔌
מאפיינים חשמליים
|
פרמטר |
ערך |
|---|---|
|
עומס (מצב מקור) |
≤ 550 Ω (כולל התנגדות קו לעומס) |
|
עומס (מצב סינק) |
≤ (UQ - 10 V) / 21.2 mA |
|
שגיאה בסיסית |
≤ 0.2% (≈40 µA) ב-25 °C |
|
שגיאת הפעלה |
≤ 0.4% בטווח 0 עד +60 °C |
|
מתח מקור (מצב סינק) |
10 עד 30 V DC |
|
חוזק חשמלי (בידוד) |
250 V נגד Analog-GND |
|
אורך קו פלט (מקסימום) |
1000 מ' (תלוי בעומס) |
|
זרם ברירת מחדל עם פלאג-אין |
≤ 40 µA |
🌡️
תנאי סביבה
|
תנאי |
מפרט |
|---|---|
|
טמפרטורת הפעלה |
0 עד +60 °C |
|
טמפרטורת אחסון |
לא צויין |
⚡
דרישות חשמל
|
מתח |
צריכת זרם |
|---|---|
|
5 וולט DC |
85 mA |
|
24 וולט DC |
130 mA |
📐
מאפיינים פיזיים
|
פרמטר |
ערך |
|---|---|
|
דרישת מקום |
4 TE (רוחב מודולרי) |
