Product Description
מודול CPU של General Electric UR9AH Multilin Universal Relay
- יצרן: General Electric (כעת תחת GE Vernova)
- סדרה: Multilin Universal Relay (UR)
- דגם/מספר חלק: UR9AH
- תיאור: מודול CPU לסדרת Multilin Universal Relay
סקירה

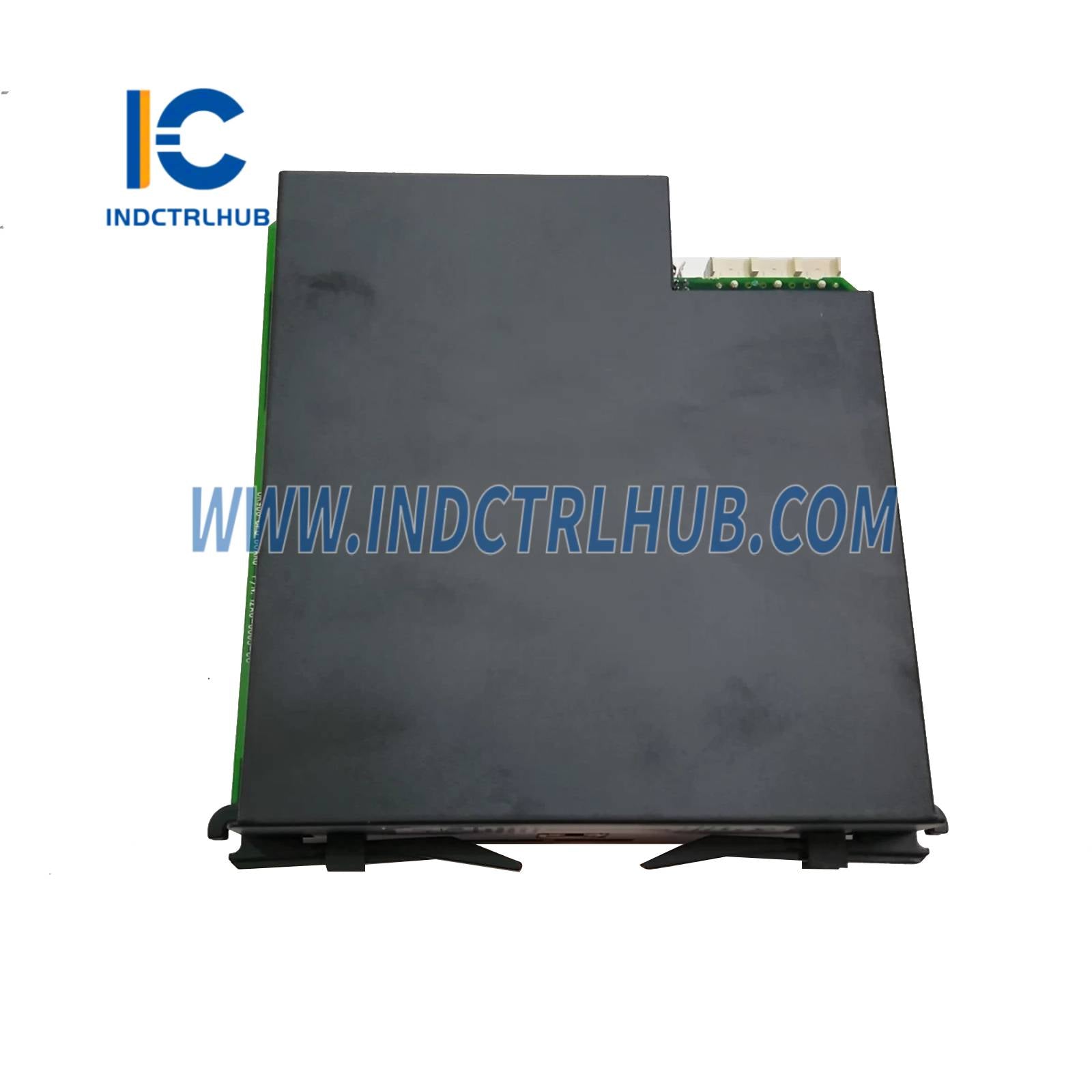

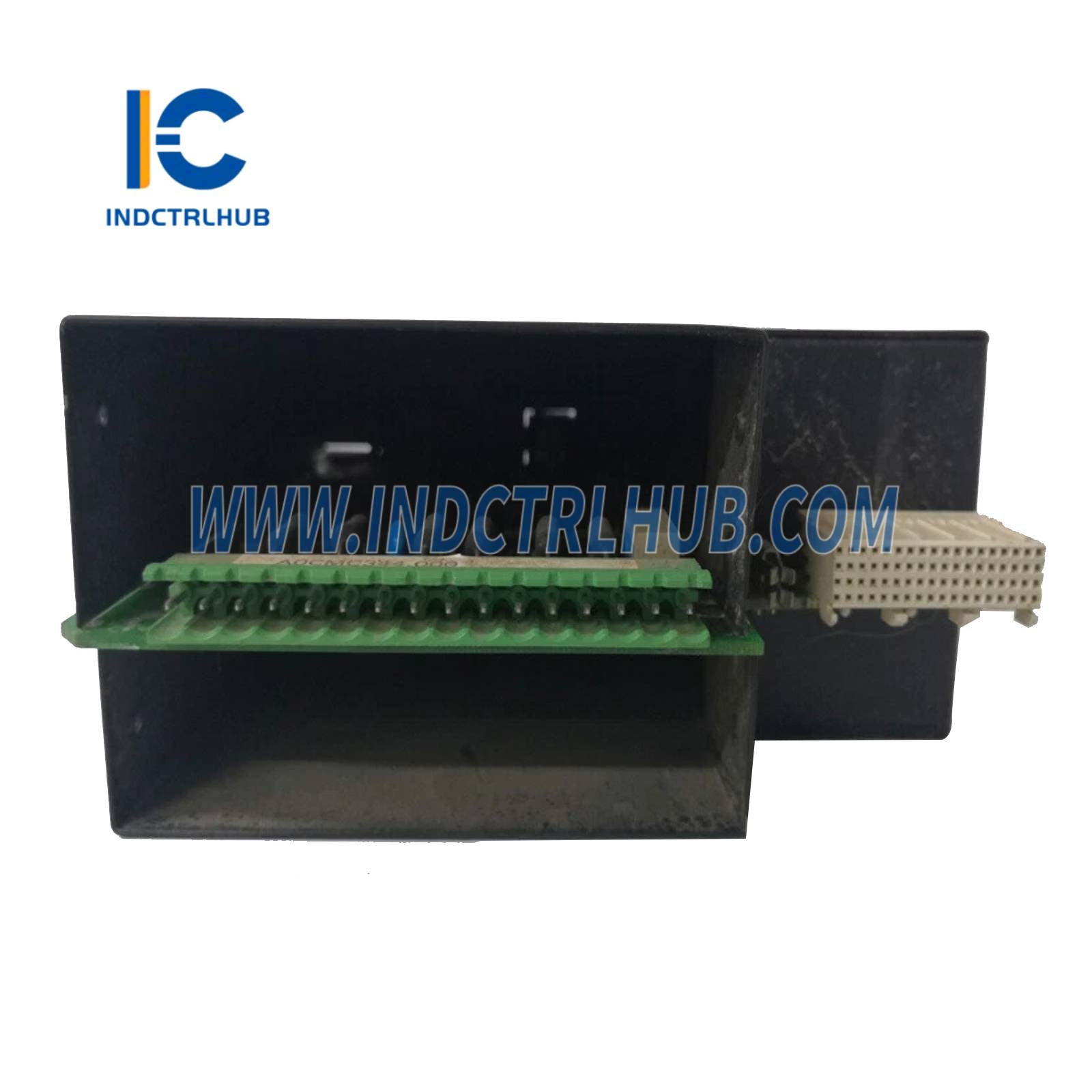

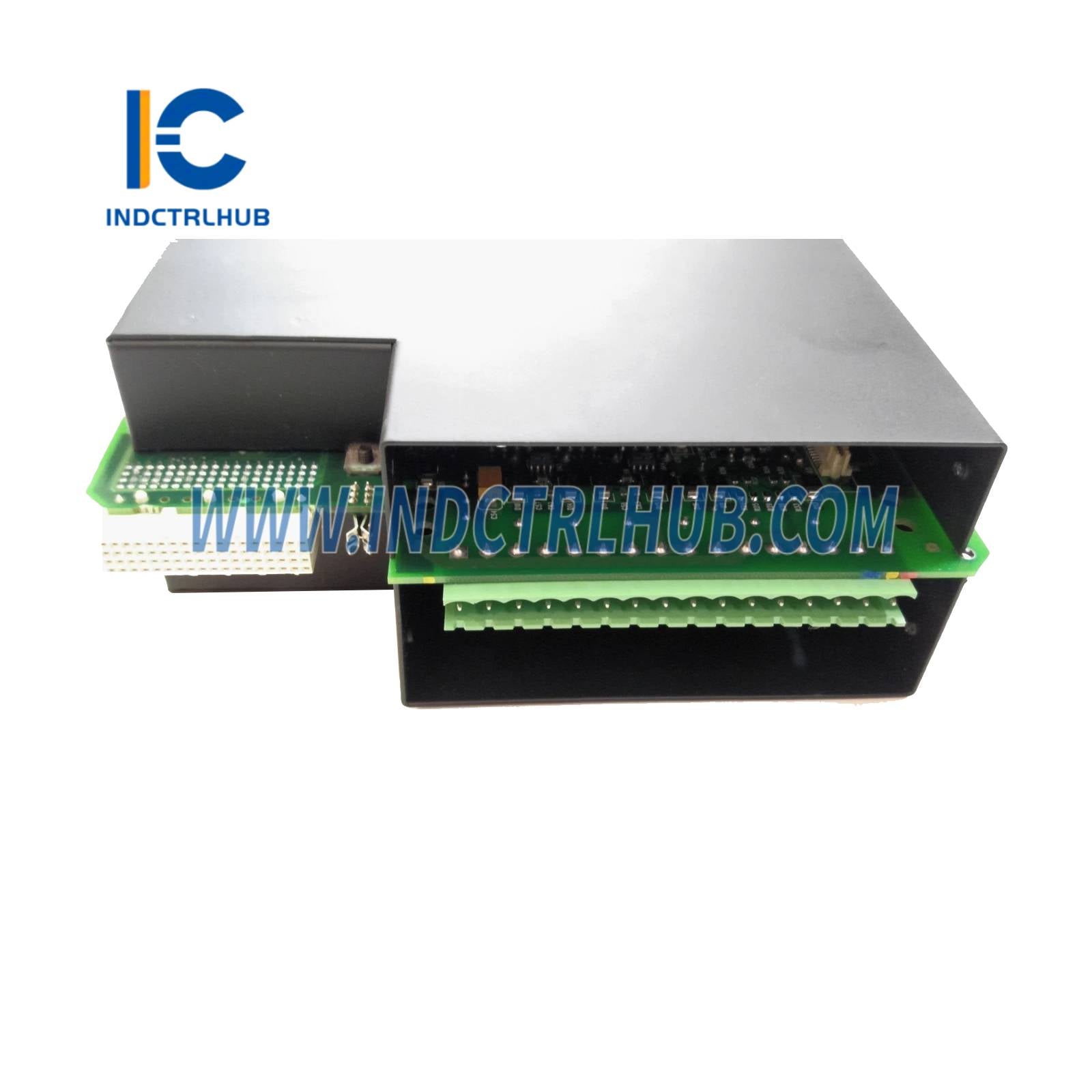

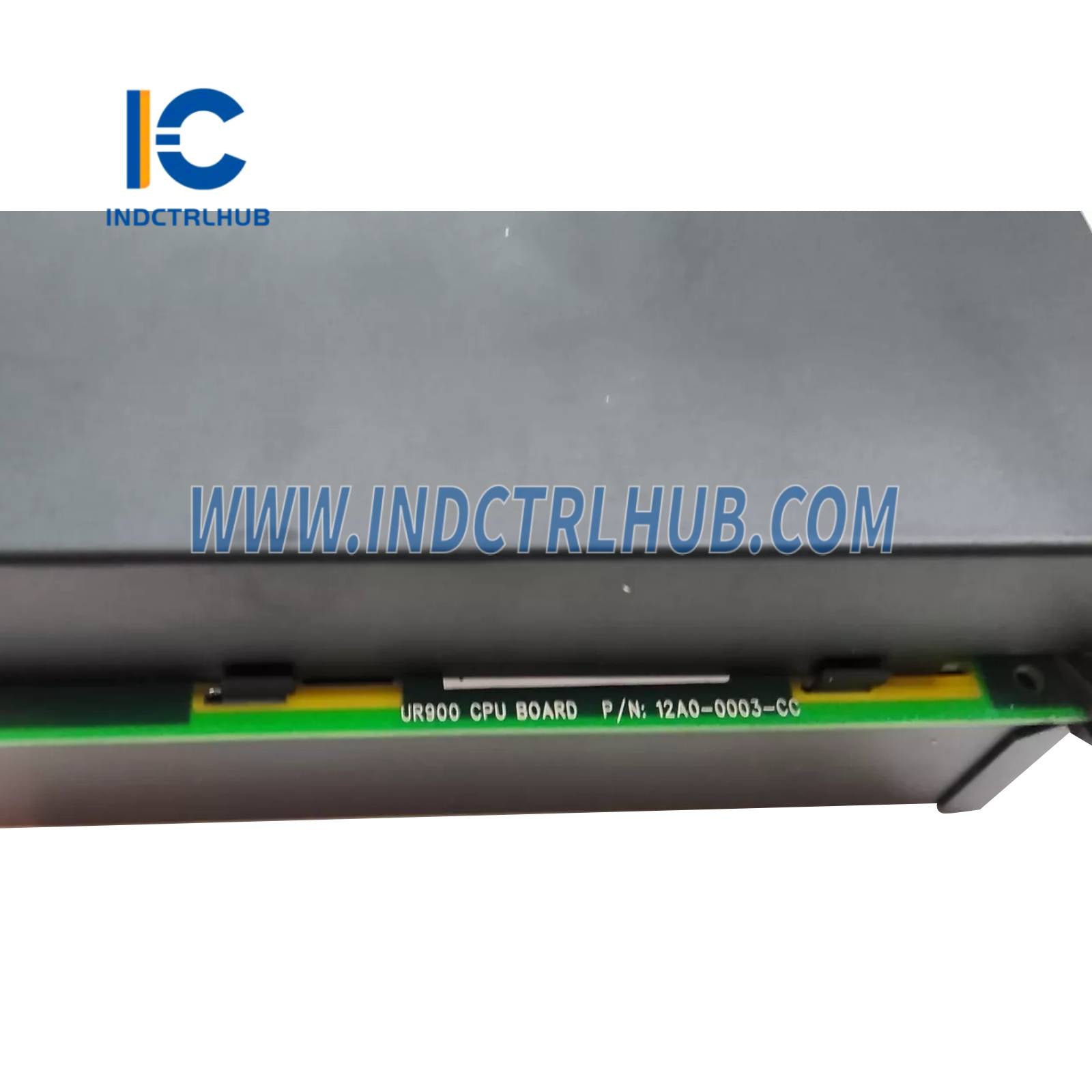

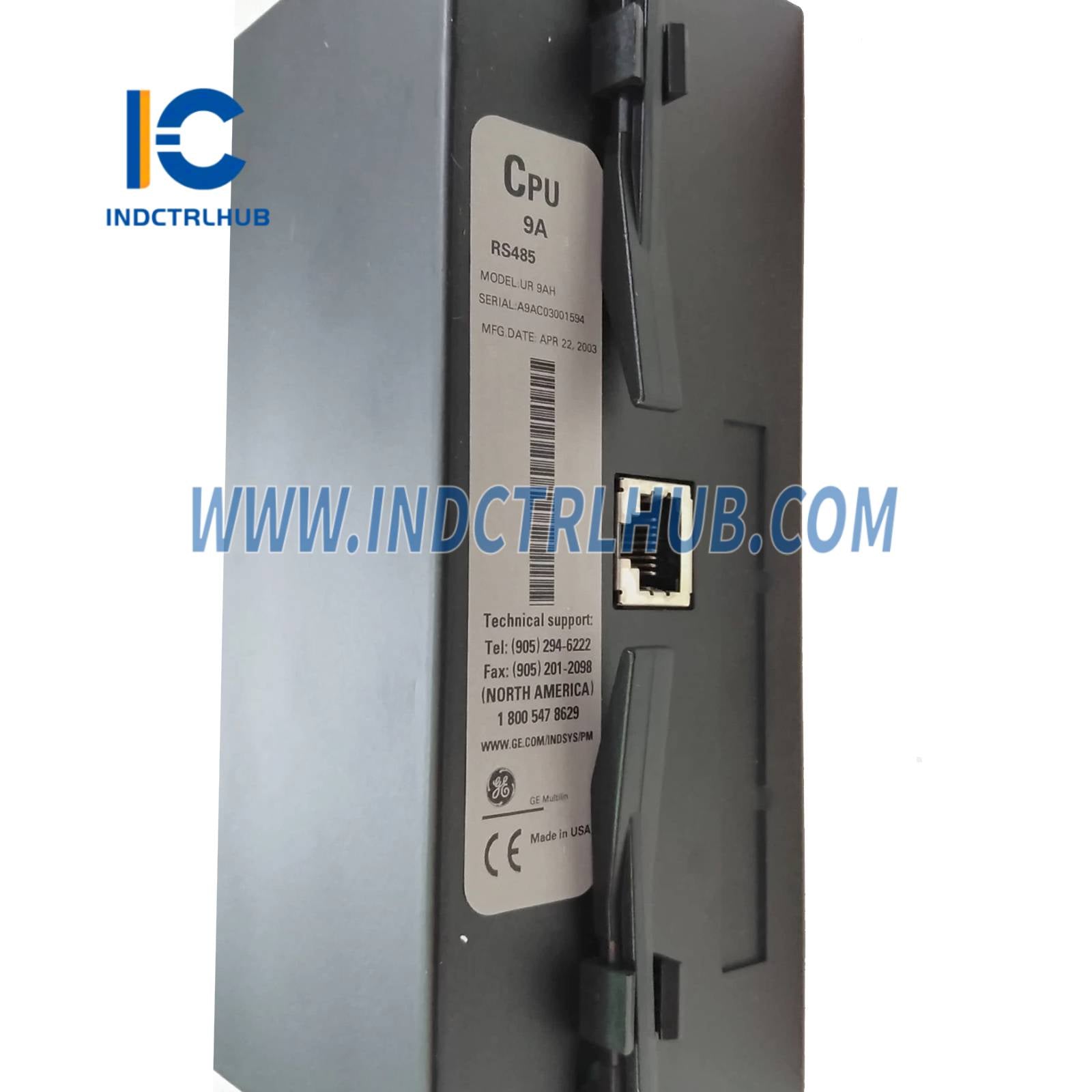

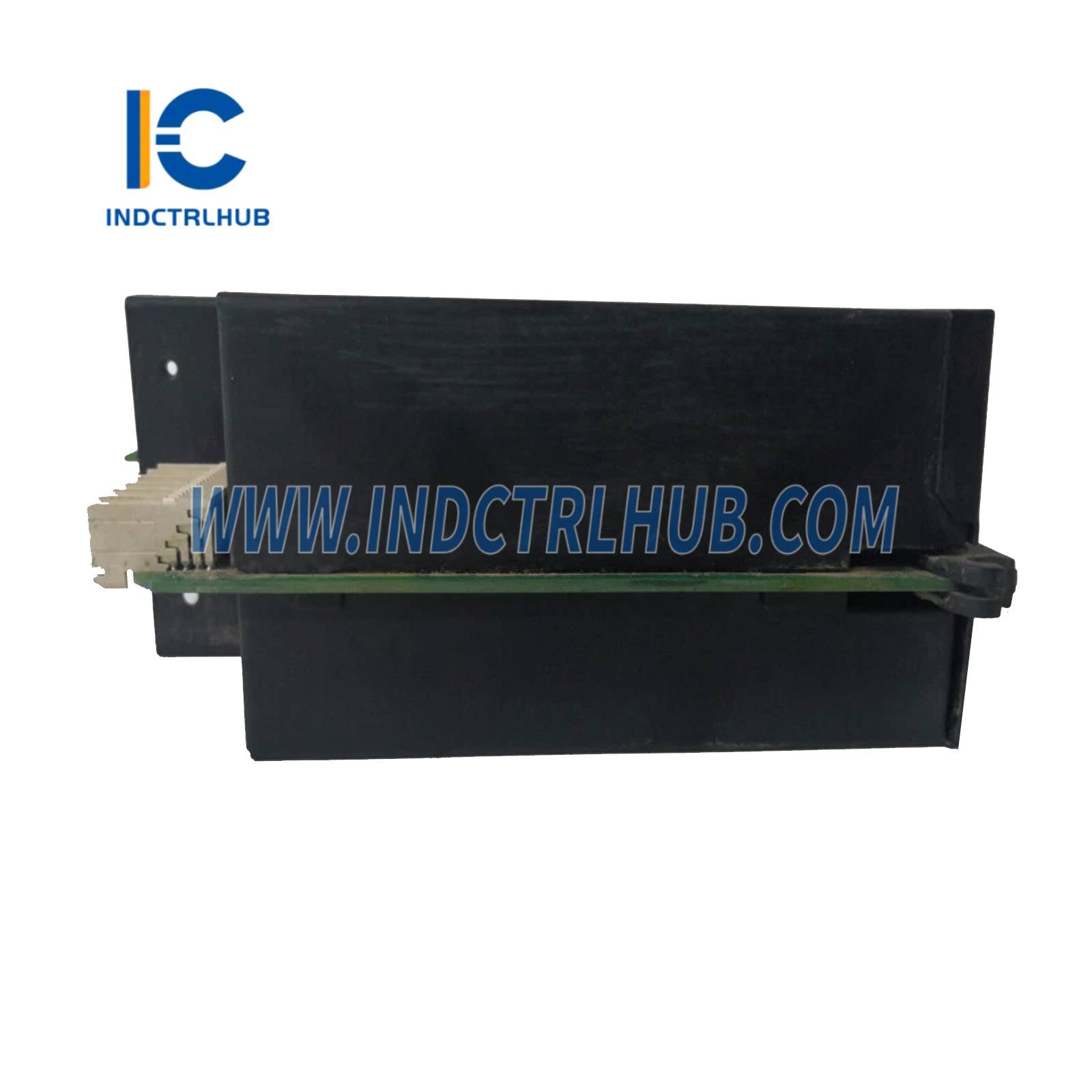

ה-UR9AH של General Electric הוא מודול CPU מסדרת Multilin Universal Relay (UR), מיוצר על ידי GE וכעת מנוהל על ידי GE Vernova. כיחידת עיבוד מרכזית לריליי UR, הוא מנהל עיבוד נתונים, אלגוריתמים להגנה ותקשורת להגנת מערכת החשמל ושליטה. תואם לריליי UR כמו T60, G60, B30 ו-L90, משמש בתחנות כוח, תחנות משנה ומתקנים תעשייתיים להבטחת פעולה אמינה של סכמות הגנה עבור שנאים, גנרטורים, מפצלים וקווים.
מפרטים טכניים
| מפרט | פרטים |
|---|---|
| דגם | UR9AH |
| סדרה | ממסר אוניברסלי Multilin (UR) |
| סוג | מודול מעבד |
| פונקציה | מנהל עיבוד נתונים, אלגוריתמים להגנה ותקשורת |
| מעבד | מיקרו-מעבד 32 ביט ביצועים גבוהים |
| יציאות תקשורת | 2 x 10/100Base-T את'רנט (RJ-45), 1 x RS485, 1 x RS232 (קדמי, 9600–115,200 באוד) |
| פרוטוקולי תקשורת | Modbus RTU/TCP, DNP3, IEC 60870-5-104, אופציונלי IEC 61850 |
| זיכרון | זיכרון פלאש לקושחה, SRAM לאחסון נתונים |
| הקלטת אירועים | עד 1024 אירועים עם חותמת זמן ותאריך |
| מחברים | RJ-45 לאת'רנט, בלוק טרמינלים ל-RS485, DB-9 ל-RS232 |
| תאימות | ריליי סדרת UR (למשל, B30, C60, F35, G60, L90, T60) |
| התקנה | עיצוב מודולרי Plug-and-play, נכנס למארז ריליי UR (חריץ CPU) |
| הגדרה | באמצעות תוכנת EnerVista UR או לוח קדמי של הריליי |
| קושחה | ניתן לשדרוג באמצעות תוכנת EnerVista UR |
| ממדים | כ-15.2 ס"מ x 17.8 ס"מ x 3.8 ס"מ (6 x 7 x 1.5 אינץ') |
| משקל | כ-1.13 ק"ג (2.5 ליברות) |
| הגנה סביבתית | ציפוי קונפורמלי אופציונלי לסביבות קשות |
| טמפרטורת הפעלה | -40°C עד +60°C (-40°F עד +140°F) |
| טמפרטורת אחסון | -40°C עד +80°C (-40°F עד +176°F) |
| לחות יחסית | עד 95% (ללא עיבוי) |
| אישורים | CE, UL, CSA, IEC |
| מדריך | GEK-113000 (מדריך סדרת UR) |
