Product Description
סקירת מוצר

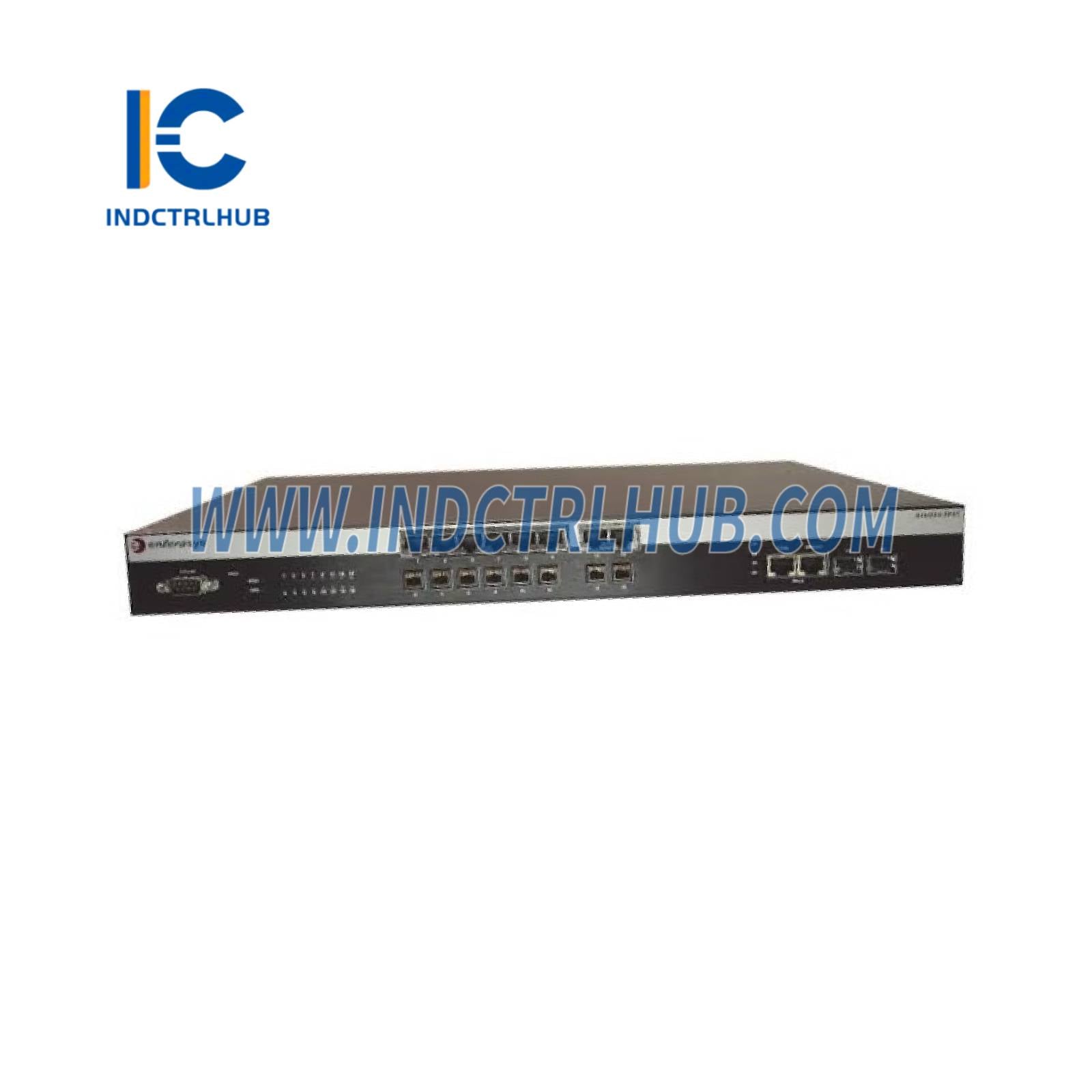

| שדה | פרטים |
|---|---|
| יצרן | Invensys (Foxboro) |
| מספר חלק | P0973KJ (C5) |
| סוג מוצר | מתג מנוהל עם 26 פורטי גיגהביט (SFP) מסדרת C |
| פונקציה | החלפת Ethernet שכבה 2 ליישומי רשת קטנים עד גדולים |
| תאימות מערכת | מערכת I/A Series, רשת בקרת MESH |
| מסמך מקושר | PSS 21H-7C3 B4 |
מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| תצורת פורטים | - עד 26 פורטי SFP של 1 גיגה (1000Base-X) לחיבורי uplink נחושת/סיב (ISL) - לחלופין, שילוב של פורטים בגיגהביט ו-100 מגה עם עד 24 חיבורי סיב אופטי 100 מגה להתקני קצה באמצעות 100Base-FX Mini-GBIC (P0973JE) |
| מודולי Uplink | - 1000Base-SX (P0972WT, MMF, טווח בהתאם לסוג הכבל) - 1000Base-LX (P0972WU, SMF, 10 ק"מ/6.2 מייל) - 1000Base-LX/LH (P0972YQ, MMF, טווח בהתאם לסוג הכבל) - 1000Base-ZX (P0973FT, SMF, 80 ק"מ/49.6 מייל, לא מומלץ <8 ק"מ/5 מייל) - 1000Base-T (P0972YL, RJ-45, 100 מ'/330 רגל) - ערכת Mini-GBIC דו-כיוונית: P0973JD (P0973JB/P0973JC, SMF, 10 ק"מ/6.2 מייל, 1310/1490 ננומטר) - 100Base-FX (P0973JE, MMF, לחיבורי התקנים קצה, לא uplink) |
| טווח פעולה (Mini-GBIC) | - P0972WT: 62.5 μm MMF (160 MHz/ק"מ: 2-220 מ', 200 MHz/ק"מ: 2-275 מ'), 50 μm MMF (400 MHz/ק"מ: 2-500 מ', 500 MHz/ק"מ: 2-550 מ'), 850 ננומטר - P0972YQ: 62.5 μm MMF (160 MHz/ק"מ: 2-2000 מ'), 50 μm MMF (400 MHz/ק"מ: 2-1000 מ'), 1310 ננומטר - P0972WU: 9-10 μm SMF, 10,000 מ', 1310 ננומטר - P0973FT: 9-10 μm SMF, 80,000 מ', 1550 ננומטר - P0973JD: 9 μm SMF, 10,000 מ', 1310/1490 ננומטר - P0973JE: 62.5 μm MMF (160 MHz/ק"מ: 2-2000 מ'), 50 μm MMF (400 MHz/ק"מ: 2-1000 מ'), 1310 ננומטר |
| מצב פעולה | דו-כיווני מלא |
| עמידה בתקנים | IEEE 802.3u (Fast Ethernet), 802.1w (פרוטוקול Rapid Spanning Tree, RSTP), 802.3, 802.3z |
| תכונות רשת | - קונפיגורציות VLAN (עד 6 VLANs, VLANs שאינם I/A Series עבור TCP/UDP בלבד) - פרוטוקול Rapid Spanning Tree (RSTP) לניהול נתיבים מיותרים ומניעת לולאות - מראה פורטים לניתוח תעבורה - תוכנת ניהול מערכת למעקב וקונפיגורציה - ניהול מבוסס SNMP/RMON דרך פורט קונסולה מקומי |
| אספקת חשמל | - פנימי: 100-240 V AC, 50-60 Hz (זיהוי אוטומטי) - חיצוני: תומך באספקת חשמל מיותרת (P0973BP, 156 W) |
| צריכת חשמל | לא צויין (מניחים דומה ל-P0973LK: 48 וואט) |
| פיזור חום | לא צויין (מניחים דומה ל-P0973LK: 164 BTUs/שעה) |
| נוכחי | לא צויין (מניחים דומה ל-P0973LK: מקסימום 2 A) |
מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| הרכבה | שולחן, מדף, או מדף 19 אינץ' (גובה 1U) |
| ממדים | - גובה: 4.4 ס"מ (1.7 אינץ') - רוחב: 44.1 ס"מ (17.36 אינץ') - עומק: 36.85 ס"מ (14.5 אינץ') (מניחים דומה ל-P0973LK) |
| משקל | כ-4.92 ק"ג (10.85 ליברות) (מניחים דומה ל-P0973LK) |
| מחברי כבלים | - פורטי uplink: סיב LC (1000Base-X), נחושת RJ-45 (אם משתמשים ב-P0972YL) |
| מרווח אוורור | מינימום 5.1 ס"מ (2.0 אינץ') בצד שמאל, ימין ואחורי |
מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | 0 עד 50°C (32 עד 122°F) |
| שינוי טמפרטורה | שינוי של עד 10°C (18°F) לשעה |
| טמפרטורת אחסון | -40 עד 70°C (-40 עד 158°F) |
| לחות יחסית | 5 עד 95% (ללא עיבוי) להפעלה ואחסון |
| רטט | עומד ב-IEC 68-2-36, IEC 68-2-6 |
| הלם | עומד ב-IEC 68-2-29 |
| טיפה | עומד ב-IEC 68-2-32 |
| זיהום | כיתה G1 (קל) לפי תקן ISA S71.04 |
עמידה ברגולציה
| סוג אישור | פרטים |
|---|---|
| תאימות אלקטרומגנטית (EMC) | FCC 47 CFR חלק 15 (כיתה A), ICES-003 (כיתה A), EN 55022 (כיתה A), EN 55024, EN 61000-3-2, EN 61000-3-3, AS/NZS CISPR-22 (כיתה A), VCCI V-3, CNS 13438 (BSMI), 2004/108/EC (הוראת EMC) |
| בטיחות המוצר | UL 60950-1, FDA 21 CFR 1040.10 ו-1040.11, CAN/CSA C22.2 מס' 60950-1, EN 60950-1, EN 60825-1, EN 60825-2, IEC 60950-1, 2006/95/EC (הוראת מתח נמוך) |
| סביבתי | 2002/95/EC (הוראת RoHS), 2002/96/EC (הוראת WEEE), צו משרד המידע מס' 39 (RoHS סין) |
| מיקום | רשום UL/UL-C למיקומים רגילים, עומד בסטנדרטים לבטיחות מפני סיכוני אש וחשמל |
| אישור | הוראות מתח נמוך ו-EMC של האיחוד האירופי (מסומן CE) |
מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0973KJ (מתג מנוהל עם פורט SFP בגיגה-ביט כפול 26) |
| רכיבים קשורים | - ספק כוח מיותר: P0973BP (156 W) - שלדת ספק כוח מיותר: P0973BM (8 חריצים), P0973BN (2 חריצים) - מודולי uplink: P0972WT, P0972WU, P0972YQ, P0973FT, P0972YL, P0973JD, P0973JE - מודול מכשיר קצה: P0973JE (100Base-FX, MMF) |
| מסמכים קשורים | - PSS 21H-7C3 B4: ציוד רשת Ethernet של רשת הבקרה MESH - PSS 21H-2W3 B4: ספק כוח מותקן על מסילת DIN (לפרטים על ספק כוח חיצוני) |
