Product Description
סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | Schneider Electric (Foxboro) |
| מספר חלק | P0973CN |
| סוג מוצר | לוח בסיס להרחבה עם 4 מיקומים |
| פונקציה | תומך בזוג חסין תקלות של FCP270 וזוג רדונדנטי של FEM100 |
| תאימות מערכת | מערכת אוטומציה תהליכית Foxboro Evo, תת-מערכת סדרת 200 סטנדרטית |
| מסמך מקושר | PSS 31H-2SBASPLT |
מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| מטרה | מרחיב את יכולות הקלט/פלט עבור FCP270 עם מודולי FEM100 |
| תמיכת מודולים | - מיקומים 1-2: זוג חסין תקלות של FCP270 - מיקומים 3-4: זוג רדונדנטי של FEM100 |
| תמיכה ב-Fieldbus | - Fieldbus מודול HDLC בקצב 2 Mbps ל-FBMs סדרה 200 - Fieldbus בקצב 268 Kbps ל-FBMs סדרה 100 דרך Fieldbus מרוחק מורחב |
| הארכת Fieldbus | תומך עד ארבעה שדות מורחבים דרך FEM100, כל אחד תומך עד 32 FBMs סדרה 200 |
| אורך Fieldbus | - FBMs סדרה 200: עד 60 מ' (198 רגל) אורך כבל כולל - FBMs סדרה 100 (עם FCP270): עד 915 מ' (3200 רגל) כבל טווינקסיאלי; עם FBI200, 60 מ' (198 רגל) ל-FBI200 ו-1850 מ' (6000 רגל) ל-FBMs |

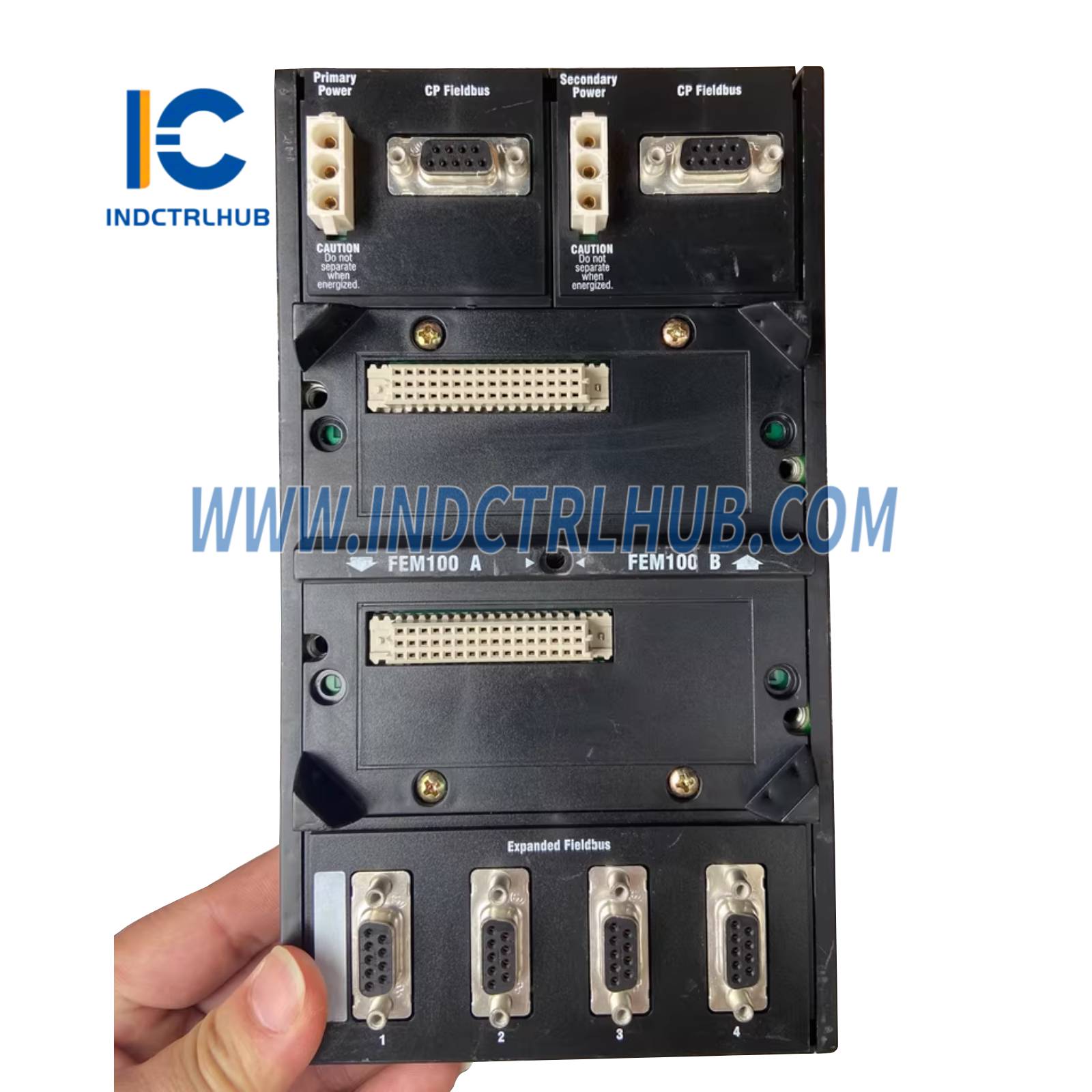

| מחברים | - מחברי כוח ראשיים ומשניים 24 וולט DC - מחברי שדה מודול A/B (כבלי זוג מפותל מוארכים) - מפצלי/משלבי סיבים אופטיים לזוג עמיד לתקלות של FCP270 - מחברי כניסת Time Strobe אופציונליים |
| מפצלים/טרמינטורים | - מסיים לוח בסיס Fieldbus: RH916RB - מפצל/מסיים Fieldbus: RH926KW (לא FCP280) - מסיים Time Strobe: RH926KZ (ל-FCP270) - מפצל/מסיים Fieldbus: RH926LC/P0926LC (ל-FBM סדרה 100) |
| הגדרת Letterbug | - FCP270: אות letterbug רך דרך I/A Series Letterbug Configurator - FEM100: לא נדרש מתג DIP לזיהוי לוח בסיס (אין כתובת קשיחה) |
| מיקום המודול | - FCP270 במיקומים ממוקדים 1-2 - FEM100 במיקומים 3-4 - מודולים מיותרים בזוגות אי-זוגיים סמוכים |
| יכולת החלפה חמה | מודולים ניתנים להסרה/החלפה ללא ניתוק כבלי סיום שדה, חשמל או תקשורת |
| הרחבת לוח בסיס | ניתן להוסיף לוחות בסיס נוספים התומכים ב-FBM ללא הפסקת שירות (דורש אוטובוסים מיותרים A/B) |
מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| הרכבה | הרכבה אנכית על מסילת DIN; אפשרות להרכבה על מדף 19 אינץ' עם ערכת P0930AS (עומק 25.4 מ"מ/1 אינץ') |
| ממדים | - גובה: 240.0 מ"מ (9.45 אינץ') - רוחב: 178.0 מ"מ (7.01 אינץ') - עומק: 152.0 מ"מ (5.98 אינץ') (בקירוב, מבוסס על לוח בסיס אנכי עם 4 מצבים) |
| משקל | מקסימום 0.91 ק"ג (2.0 lb) ללא מודולים |
| חומר | PC ו-ABS, דירוג בעירה UL94 V0 |
| צבע | שחור |
| מהדקי מסילת DIN | מספר תלוי בגודל לוח הבסיס |
| כבלים | - כבל חשמל: 0.4 מ' (16 אינץ') עד 2.1 מ' (7 רגל) - כבל שדה מודול: 0.125 מ' (5 אינץ') עד 60 מ' (198 רגל) בסך הכל |
| מחברים | מתויג לפי מיקום/פונקציה; מדריכי מודול להחדרה נכונה |
מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | -20 עד 60°C (-4 עד 140°F) |
| טמפרטורת אחסון | -40 עד 70°C (-40 עד 158°F) |
| לחות יחסית | 5 עד 95% (ללא עיבוי) |
| גובה הפעלה | -300 עד 3,000 מ' (-1,000 עד 10,000 רגל) |
| גובה אחסון | -300 עד 12,000 מ' (-1,000 עד 40,000 רגל) |
| זיהום | Class G3 (קשה) לפי תקן ISA S71.04; דרגת זיהום 2 לפי IEC 664-1 |
| הערה | מגבלות סביבתיות עשויות להיות משופרות לפי סוג המארז (עיין ב-PSS הספציפי) |
עמידה ברגולציה
| סוג אישור | פרטים |
|---|---|
| EMC | הוראת EMC אירופאית 2014/30/EU; EN61326:2013 פליטות Class A, רמות עמידות תעשייתית |

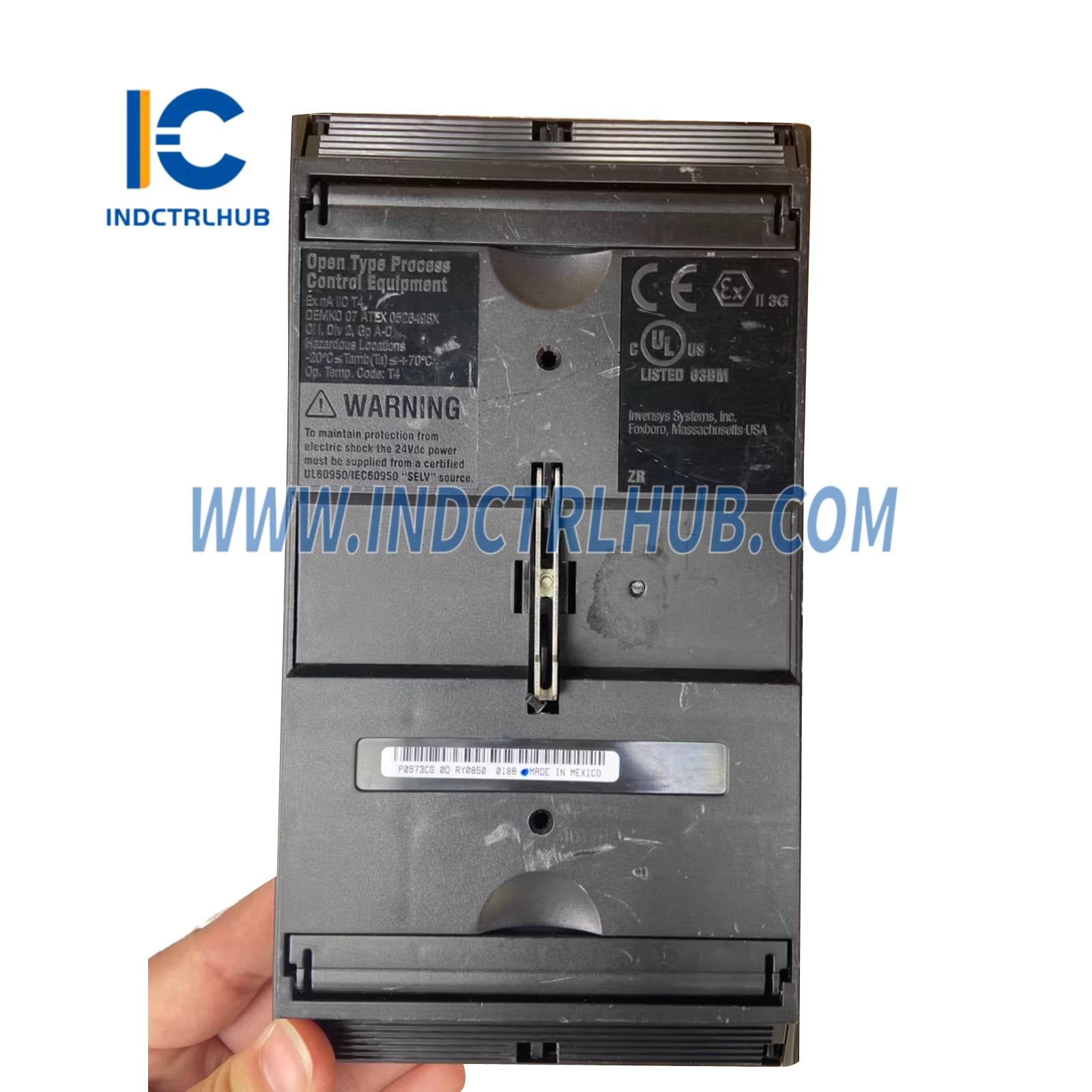

| בטיחות המוצר | - UL/UL-C: רשום עבור Class I, קבוצות A-D, מחלקה 2, T4; Class 2 לפי NEC מאמר 725 ו-CEC סעיף 16 (לפי B0400FA) - ATEX: Ex nA IIC T4 Gc לאזור 2 (לפי B0400FA) |
| אישור ימי | מאושר מסוג ABS ומשרד ווריטס, קטגוריה סביבתית EC31 (למעט P0926KE, P0926KH, P0924RT, P0923LR, RH100JX, RH101KF) |
| RoHS | תואם להוראת RoHS האירופאית המחודשת 2011/65/EU |
מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0973CN (לוח בסיס להרחבה בעל 4 עמדות עבור FCP270 ו-FEM100) |
| רכיבים קשורים | - מודולים: FCP270, FEM100 - מפצלים/מסיימים: RH916RB, RH926KW, RH926KZ, RH926LC/P0926LC - מתאמי רשת: RH924UQ (נחושת), RH924WA (סיבים) - ערכת הרכבה למדף: P0930AS |
| מסמכים קשורים | - PSS 31H-2SBASPLT: לוחות בסיס סטנדרטיים מסדרת 200 - PSS 31H-1FCP280: מעבד בקרת שדה 280 - PSS 31H-2FDC280: בקר התקן שדה 280 - PSS 31H-2SOV: סקירת תת-מערכת סטנדרטית סדרה 200 - B0400FA: מדריך למשתמש למערכת המשנה של סדרת 200 סטנדרטית וקומפקטית |
