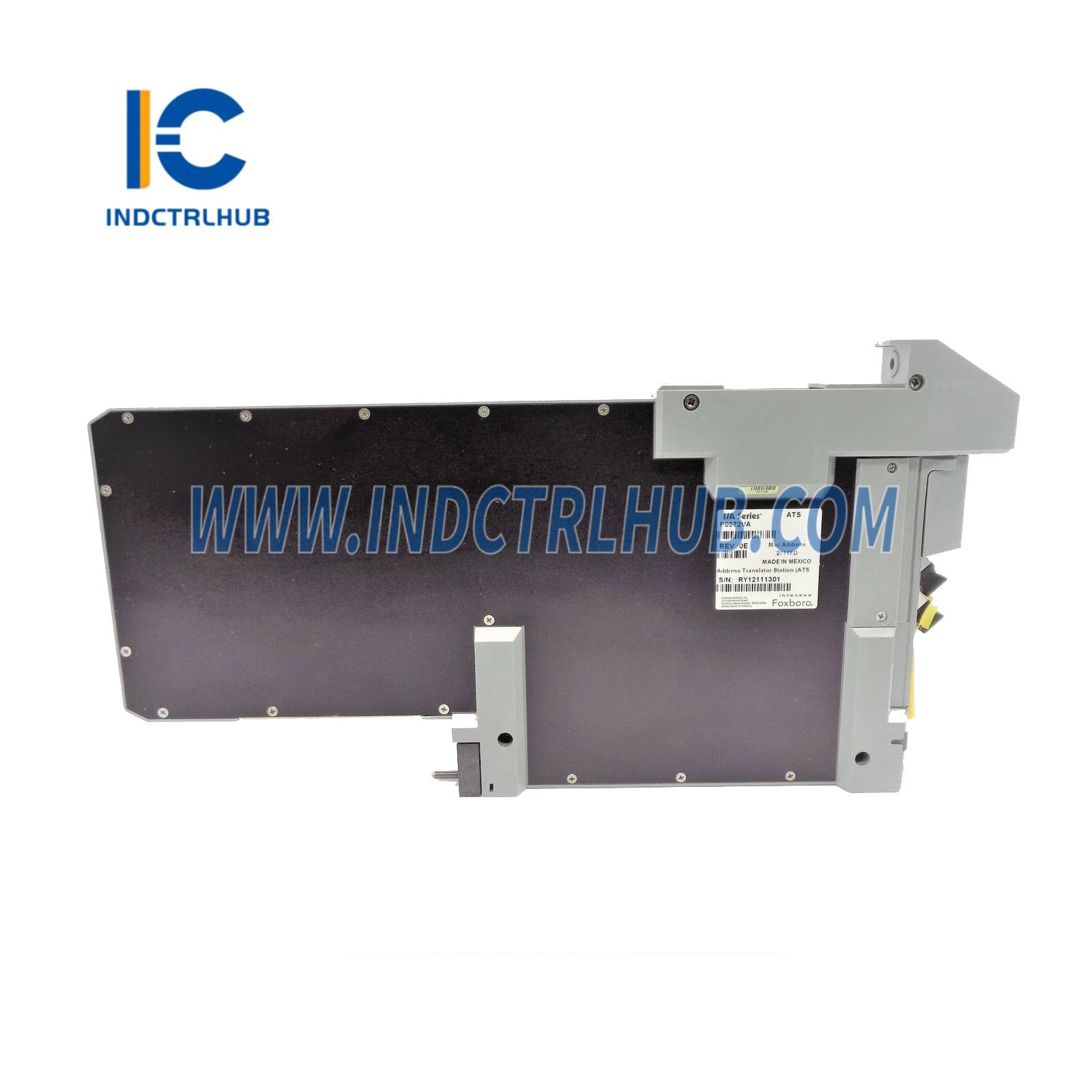

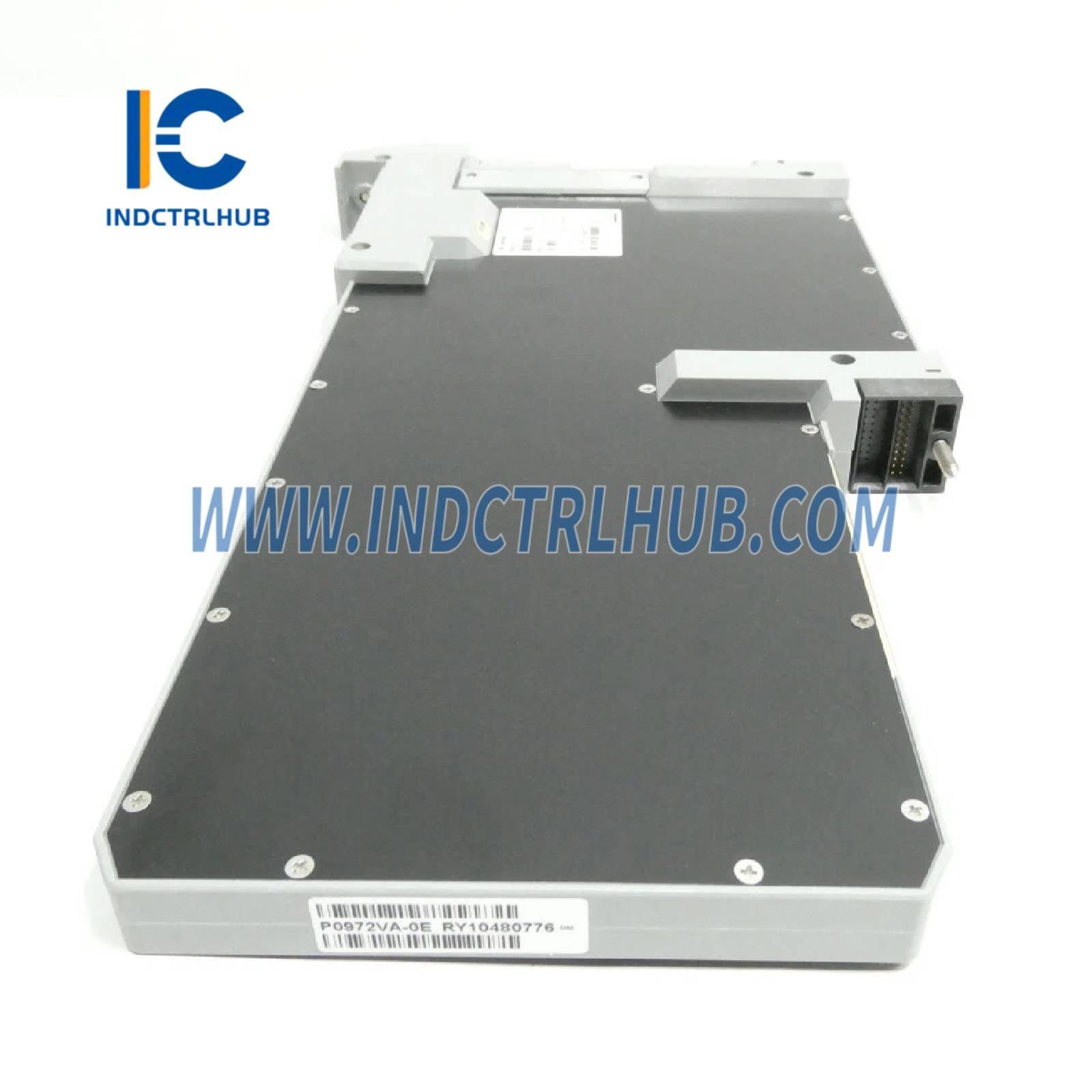

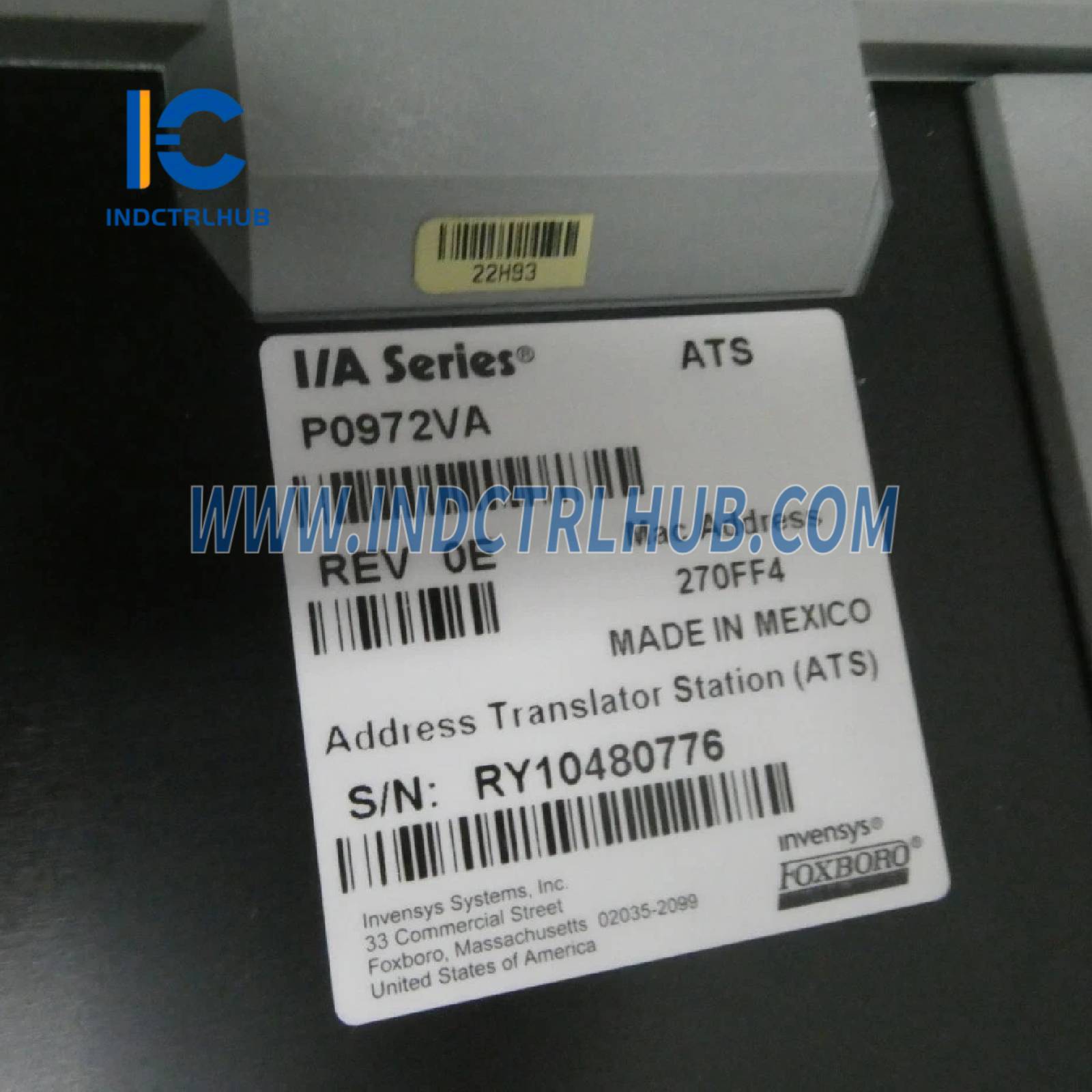

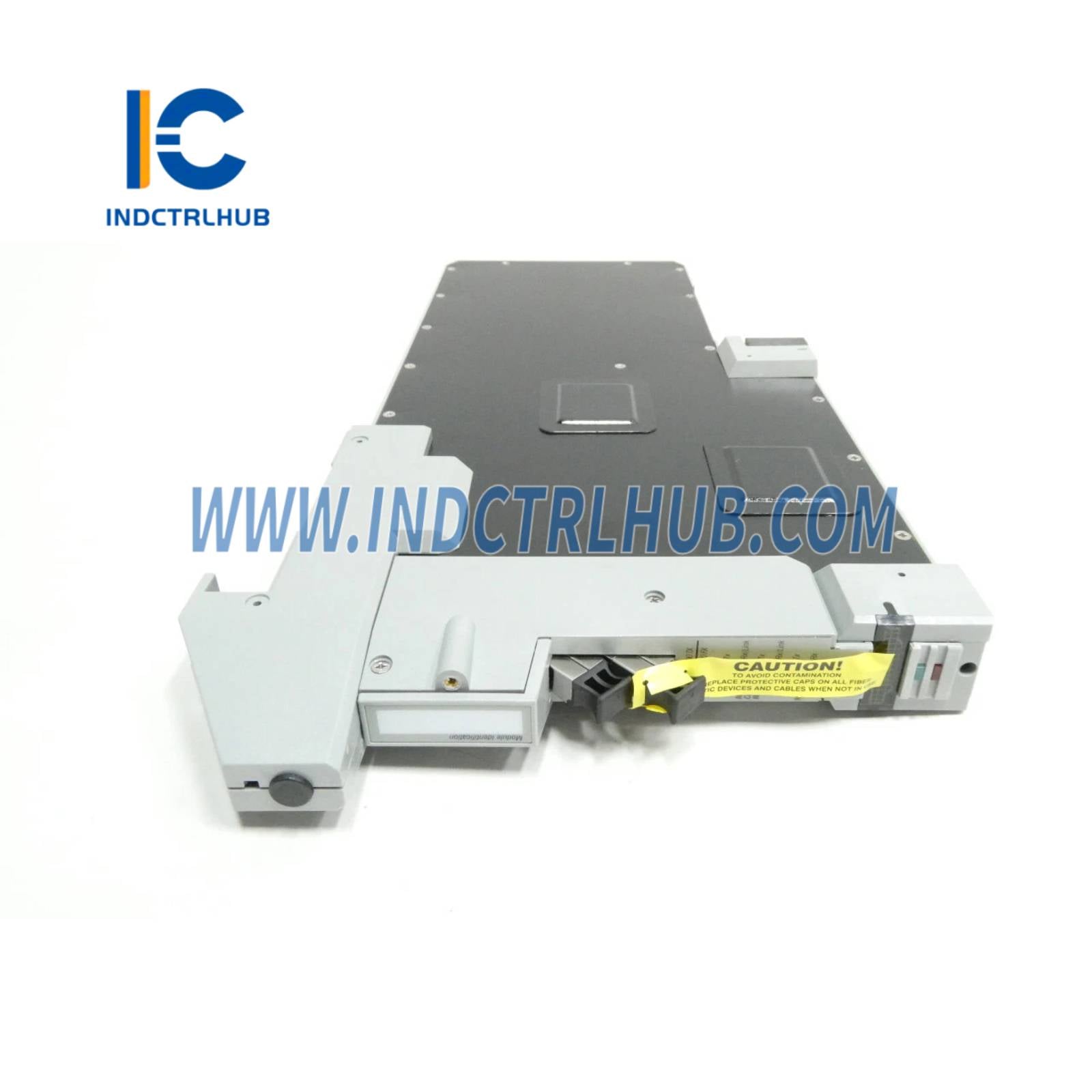

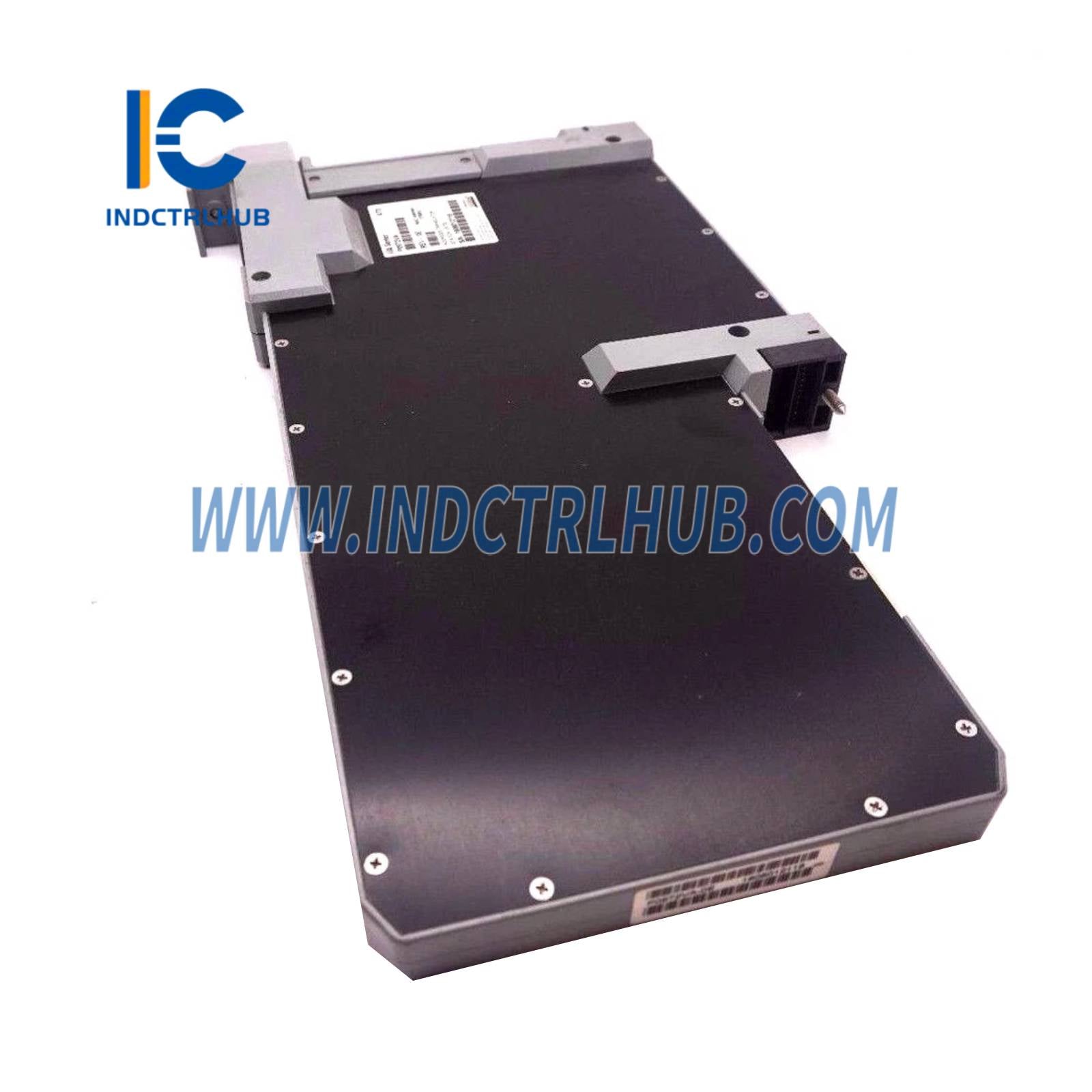

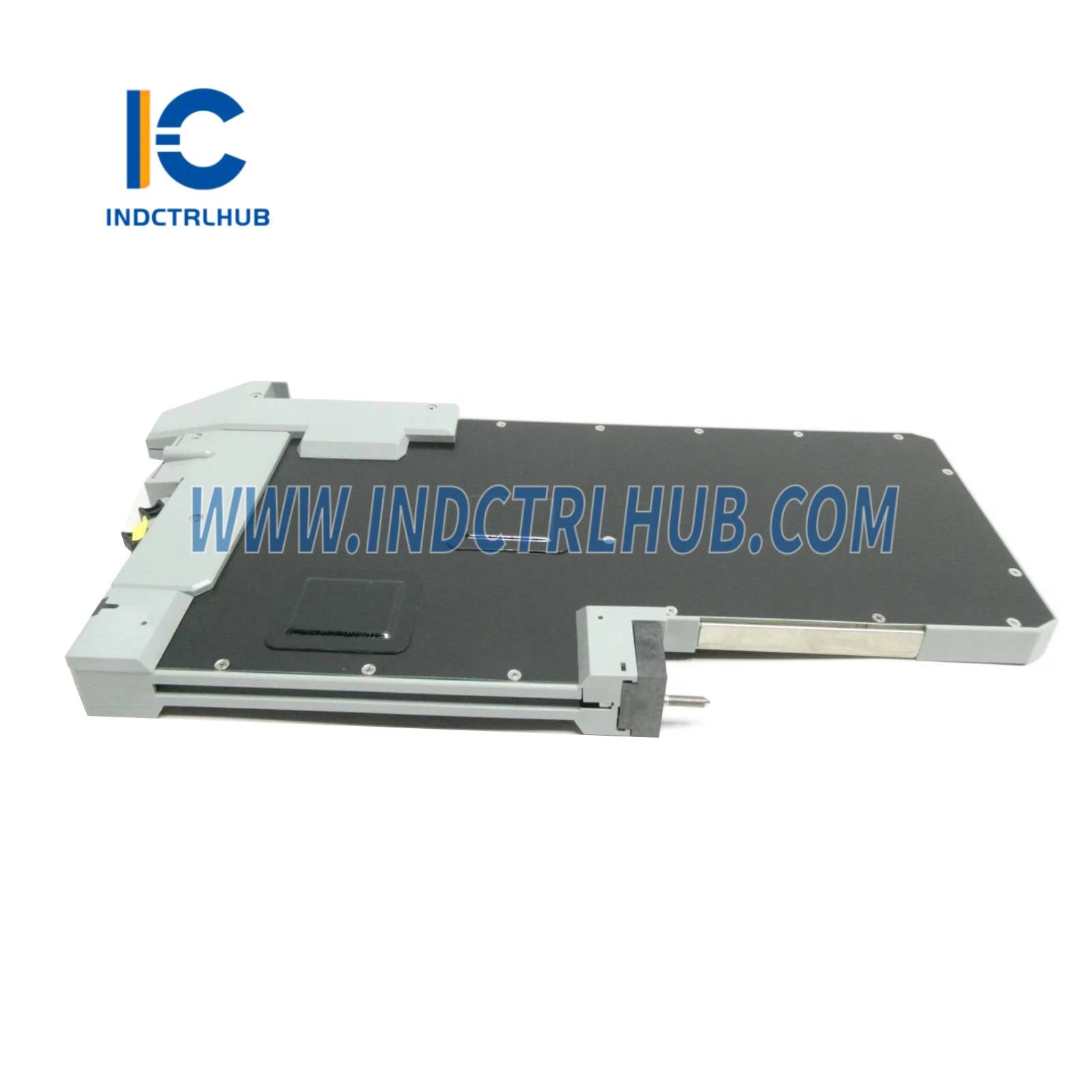

Product Description
סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | שניידר אלקטריק |
| מספר חלק | P0972VA |
| סוג מוצר | מודול תחנת תרגום כתובת (ATS) |
| פונקציה | גשר בין תחנות I/A Series Nodebus לרשת הבקרה Foxboro DCS |
| תאימות מערכת | EcoStruxure Foxboro DCS, מערכות I/A Series Nodebus |
| מסמך מקושר | PSS 41H-1ATS |
מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| מטרה | מאפשר תקשורת בין תחנות Nodebus לתחנות רשת הבקרה |
| מצבי פעולה | - מצב ממשק LAN (LI): פועל כלי כאשר אין LI ב-node - מצב מאריך Nodebus: מאריך את רשת הבקרה כך שתיראה כחלק מה-node כאשר LI קיים |
| שידור | - אל/ממתג Fast Ethernet: 100 Mbps מלא-דו-כיווני - אל/מ-Nodebus: 10 Mbps CSMA/CD - חבילות: עד 1000 חבילות לשנייה |
| תמיכה בתחנות | - Nodebus: עד 63 תחנות לכל ATS - רשת בקרה: עד 1920 תחנות (Nodebus + רשת בקרה) |
| רזרבה | - תצורה מיותרת אופציונלית עם שני מודולי P0972VA - זמן החלפה: <1 שנייה - תקשורת בריאות/מצב: דרך הרשת וקישור מקומי |
| דרישת מארח | דורש תחנת עבודה ברשת הבקרה לאירוח |
| תקשורת | - תומך בתקשורת בין-תהליכים (IPC) עבור נתוני פרמטרים מורכבים/בלוקים - אין אירוח אתחול של תחנות Nodebus מעמדות עבודה ברשת הבקרה |
| אבחון | - בדיקה עצמית בהפעלה - בדיקות בזמן ריצה עם טיימר משגיח |
| הגדרה | Letterbugs רכים הניתנים לתצורה דרך Letterbug Configurator |
| מדדי LED | מציין מצב תפעולי של ATS, פעילות קישורי Fast Ethernet A/B, פעילות Nodebus |
| דרישות חשמל | - מתח כניסה: 39 וולט DC טיפוסי (מתח מיותר) - צריכה: 15 וואט מקסימום למודול לא מיותר |
מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| הגדרה | - מודול ברוחב יחיד - גרסה מיותרת: שני מודולים עם מחבר מיותר P0926DF |
| משקל | 1.7 ק"ג (3.75 ליברות) למודול יחיד לא מיותר |
| ממדים | - גובה: 228 מ"מ (8.97 אינץ') - רוחב: 34.3 מ"מ (1.35 אינץ') - עומק: 447 מ"מ (17.6 אינץ') |
| הרכבה | - מבנה הרכבה של סדרת I/A 1x8 או 2x8 - מודולים מיותרים דורשים חריצים סמוכים עבור מחבר מיותר |
| כבלים | - סיב אופטי: סיב רב-מצבי (MMF) 62.5/125 מיקרון, מחברי LC, אורכים 3 מ' (9.9 רגל), 15 מ' (49.5 רגל), 50 מ' (165 רגל), באורך מעל 50 מ' המסופק על ידי המשתמש, מקסימום 2 ק"מ (6,560 רגל) - נחושת: כבל מגן, מחברי RJ-45, אורכים 0.5 מ' (1.6 רגל), 3 מ' (9.9 רגל), 15 מ' (49.5 רגל), 50 מ' (165 רגל), 100 מ' (330 רגל), מקסימום 100 מ' (330 רגל) |
| חלק קשור | מחבר מיותר: P0926DF |
מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | 0 עד 60°C (32 עד 140°F) |
| טמפרטורת אחסון | -40 עד 70°C (-40 עד 158°F) |
| לחות יחסית | 5 עד 95% (ללא עיבוי) |
| גובה הפעלה | -300 עד 3,000 מ' (-1,000 עד 10,000 רגל) |
| גובה אחסון | -300 עד 12,000 מ' (-1,000 עד 40,000 רגל) |
| רטט | 0.5 ג' (5 עד 500 הרץ) |
| הערה | טווחי סביבה עשויים להשתנות בהתאם למארז (עיין ב-PSS הספציפי) |
עמידה ברגולציה
| סוג אישור | פרטים |
|---|---|
| תעודת CE | דורש מארז מגן לפי B0700AU לתאימות CE |
| EMC | - הנחיית EMC אירופאית 89/336/EEC - EN 50081-2 (פליטה), EN 50082-2 (עמידות), EN 61326 נספח A (תעשייתי) - CISPR 11 כיתה A - IEC 61000-4-2: 6 kV מגע, 8 kV פריקת ESD באוויר - IEC 61000-4-3: 10 V/m, 80-1000 MHz - IEC 61000-4-4: 2 kV על קווי I/O, הספק DC, קווי תקשורת - IEC 61000-4-5: 2 kV על הספק, 1 kV על קווי I/O ותקשורת - IEC 61000-4-6: 10 V (rms), 150 kHz-80 MHz - IEC 61000-4-8: 30 A/m, 50/60 Hz |
| הצעת חוק 65 | מכיל עופרת/תרכובות עופרת, לפי הצעת קליפורניה 65 |
מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0972VA (מודול ATS) |
| רכיבים קשורים | - מחבר מיותר: P0926DF - כבלים: סיב אופטי (MMF 62.5/125 μm, מחברי LC) או נחושת (מוגנת, RJ-45) |
| מסמכים קשורים | - PSS 41H-1ATS: תקשורת תחנת תרגום כתובות - PSS 41H-7NETWORK: ארכיטקטורת רשת בקרת Foxboro DCS - B0700AU: הספק, הארקה, תאימות EMC ו-CE |
