Product Description

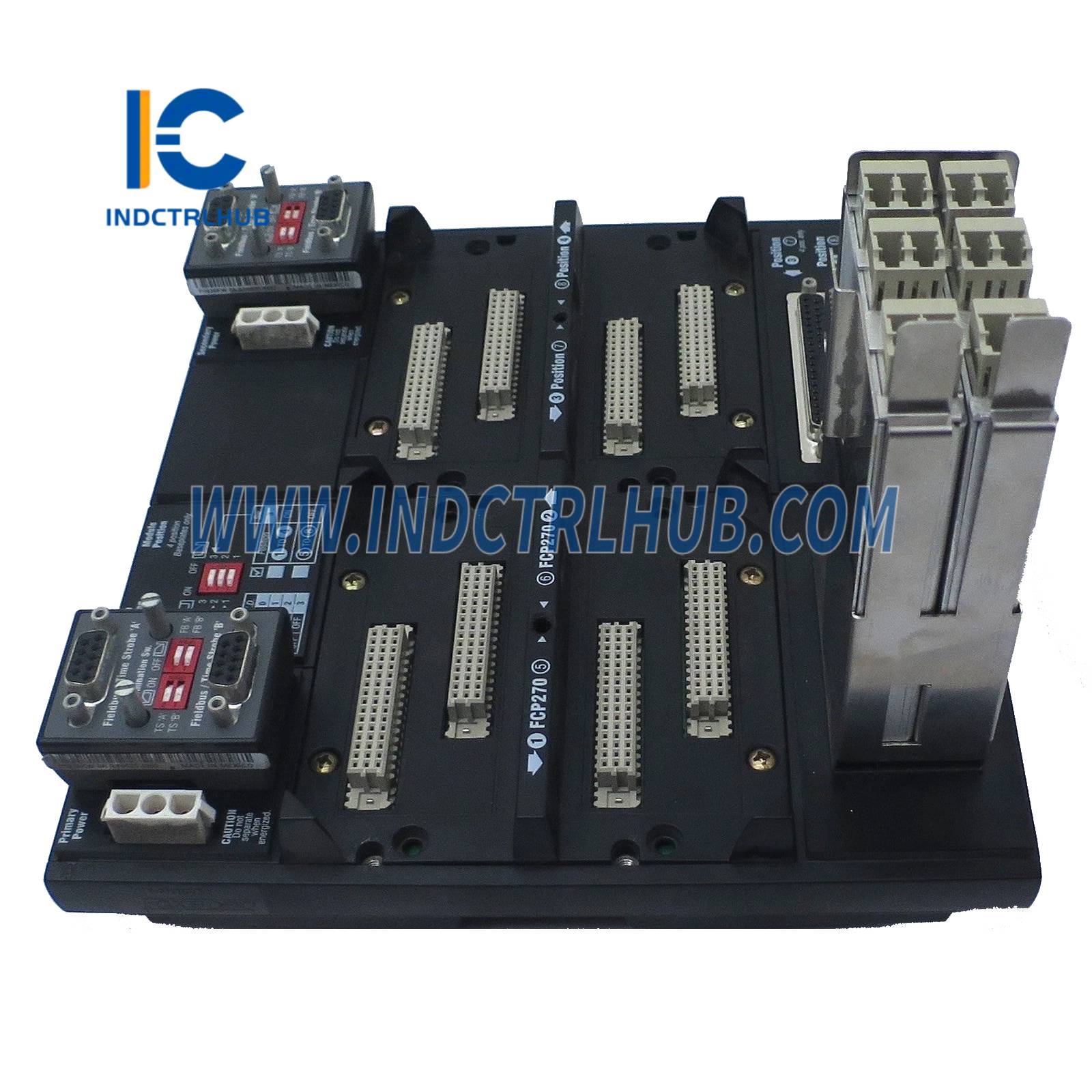

סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | Schneider Electric (Foxboro) |
| מספר חלק | P0926HZ |
| סוג מוצר | לוח בסיס מודולרי דו-מקומי, סדרת 200 סטנדרטית |
| פונקציה | פלטפורמת הרכבה ולוח תקשורת אחורי למודולי FCP270 |
| תאימות מערכת | מערכת אוטומציה תהליכית Foxboro Evo, תת-מערכת סדרת 200 סטנדרטית |
| מסמך מקושר | PSS 31H-2SBASEPLT |

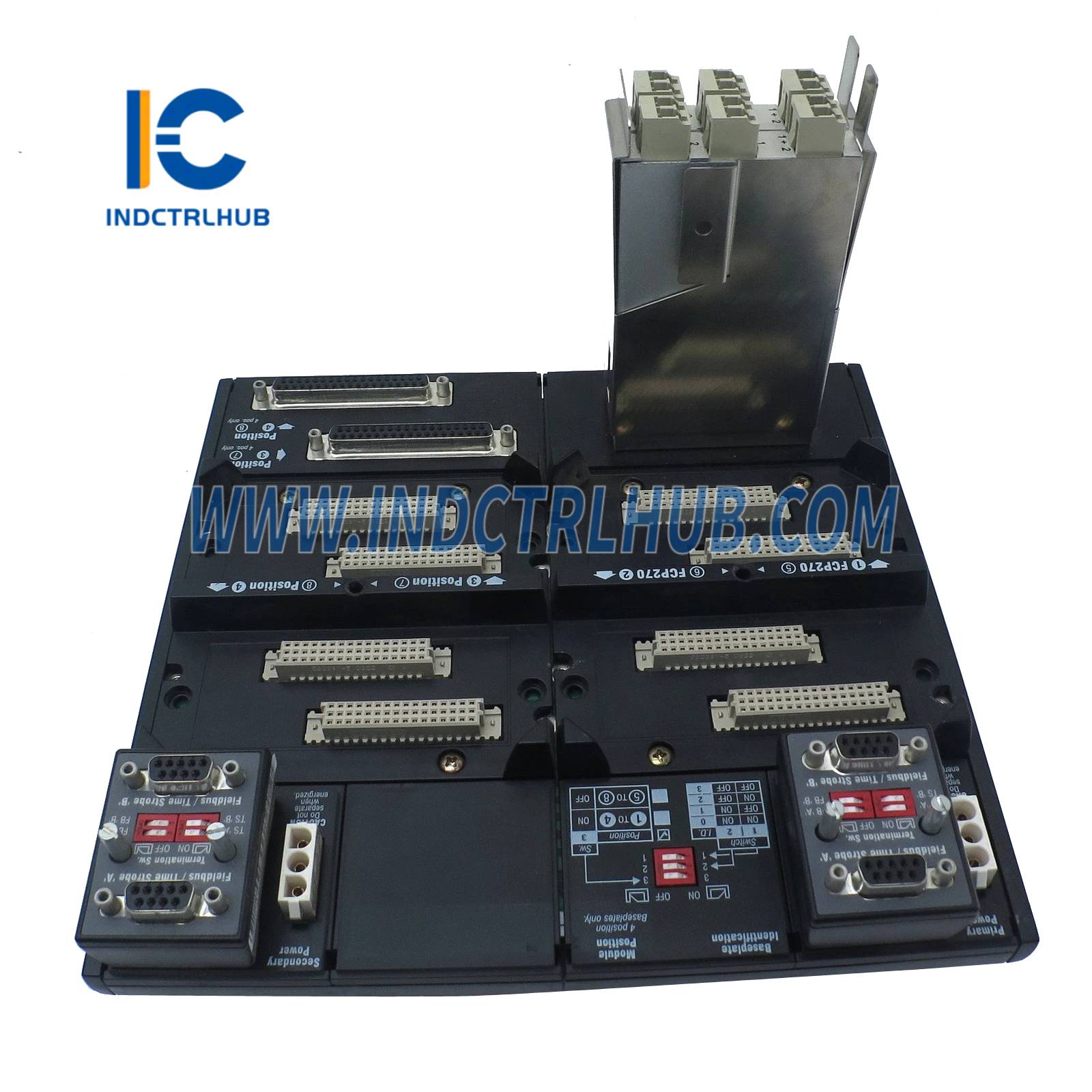

מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| תמיכת מודולים | זוג מודולי FCP270 לא עמיד לתקלות (יחיד) או עמיד לתקלות |
| מיקומי הרכבה | 2 מצבים, מקודדים ל-FCP270 בלבד (מונע התקנת FBM/FCM/FEM) |
| כתובת לוח בסיס | מחובר כבסיס 0 (ללא מתג DIP לזיהוי) |
| תקשורת שדה | אוטובוס סידורי HDLC מיותר 2 Mbps (Module Fieldbus) למודולים מסדרת 200 |
| תמיכה במפצל | כולל מקום הרכבה למפצל/משלב סיבים אופטיים לזוג FCP270 חסין תקלות |
| חיבורי כוח | חיבורי 24 V DC ראשוניים ומשניים |
| חיבורים | כבלי זוג מפותל מבודדים למודול A/B Fieldbus; תומך בכבלים מיותרים |
| מסתמים | תואם עם: - P0916RB (מסיים לוח בסיס Fieldbus) - P0926KW (מסתם/מפצל לוח בסיס Fieldbus) - P0926KZ (מסתם לוח בסיס Time Strobe Fieldbus) - P0926LC (מפצל/מסתם Fieldbus לסדרת 100 FBMs) |
| הרחבה | ניתן להוסיף לקבוצות לוחות בסיס קיימות/חדשות לשדרוגי מערכת |
| לוח אחורי | לוח אחורי פסיבי לאמינות מוגברת |
מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| הרכבה | מסילת DIN אופקית או אנכית (32 או 35 מ"מ); התקנת מדף 19 אינץ' אופציונלית עם ערכת P0930AS |
| מהדקי מסילת DIN | מחברים להידוק בטוח (מספרם תלוי בגודל לוח הבסיס) |
| מתקן הרכבה למדף | פלדה, מגולגלת קרה, עובי 16 (0.0598 מ"מ); עומק התקנה 25.4 מ"מ (1 אינץ') |
| חומר | PC ו-ABS, דירוג דליקות UL94 V0 |
| צבע | שחור |
| משקל | עד 0.91 ק"ג (2.0 ליברות) לבסיס הגדול ביותר (8-מקומי); 2-מקומי קל יותר |
| ממדים | - אנכי: רוחב משוער כ-124 מ"מ (להערכת 2-מקומי) - אופקי: מידות ספציפיות לא רשומות ל-P0926HZ; עיין ב-FCP270 PSS (21H-1B9) לניקוי |
| כבלים | - חשמל: 0.4 מ' (16 אינץ') עד 2.1 מ' (7 רגל) - מודול Fieldbus: אורך כולל 0.125 מ' (5 אינץ') עד 60 מ' (198 רגל) |
| מחברים | מתויג למיקום/פונקציה; מדריכי מודול מבטיחים הכנסת נכונה |
מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | -20 עד +70°C (-4 עד +158°F) |
| טמפרטורת אחסון | -40 עד +70°C (-40 עד +158°F) |
| לחות יחסית | 5 עד 95% (ללא עיבוי) |
| גובה (תפעול) | -300 עד +3,000 מ' (-1,000 עד +10,000 רגל) |
| גובה (אחסון) | -300 עד +12,000 מ' (-1,000 עד +40,000 רגל) |
| זיהום | כיתה G3 (קשה) לפי תקן ISA S71.04; דרגת זיהום 2 לפי IEC 664-1 |
עמידה ברגולציה
| סוג אישור | פרטים |
|---|---|
| EMC | הוראת EMC האירופית 89/336/EEC: - EN 50081-2 (פליטה) - EN 50082-2 (עמידות) - EN 61326 נספח A (תעשייתי) - CISPR 11 כיתה A - IEC 61000-4-2: ±4 kV במגע, ±8 kV באוויר ESD - IEC 61000-4-3: 10 V/m בטווח 80-1000 MHz - IEC 61000-4-4: ±2 kV על קווי I/O, חשמל DC, וקווי תקשורת - IEC 61000-4-5: ±2 kV על חשמל, ±1 kV על קווי I/O ותקשורת - IEC 61000-4-6: 3 V (rms) בטווח 150 kHz-80 MHz - IEC 61000-4-8: 30 A/m ב-50/60 הרץ |
| בטיחות המוצר | - UL/UL-C: Class I, קבוצות A-D, מחלקה 2, T4; מעגלי Class 2 לפי NFPA 70, CSA C22.1 - ATEX: Ex nA IIC T4 Gc לאזור 2 (לפי B0400FA) - תנאים: לפי מדריך המשתמש למערכת המשנה Standard ו-Compact 200 Series (B0400FA) |
| אישור ימי | תעודת בורו וריטאס ימית, קטגוריה סביבתית EC11 |
מפרטי מתח
| תכונה | מפרט |
|---|---|
| מתח כניסה | 24 V DC +5%, -10% (רדונדנטי) |
| אספקת חשמל | תואם עם FPS480-24, FPS400-24, FPS240-24, או FPS120-24 |
מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0926HZ (בסיס מודולרי דו-מקומי עבור FCP270) |
| רכיבים קשורים | - טרמינטורים: P0916RB, P0926KW, P0926KZ, P0926LC - ערכת הרכבה למדף: P0930AS - ספקי כוח: FPS480-24, FPS400-24, FPS240-24, FPS120-24 |
| מסמכים קשורים | - PSS 21H-1B9: מפרטי FCP270 - PSS 31H-2S200: טופולוגיות תקשורת - PSS 31H-2COV: טופולוגיות תקשורת - PSS 31H-2Y12: הרכבת סיום בטיחותית פנימית |
