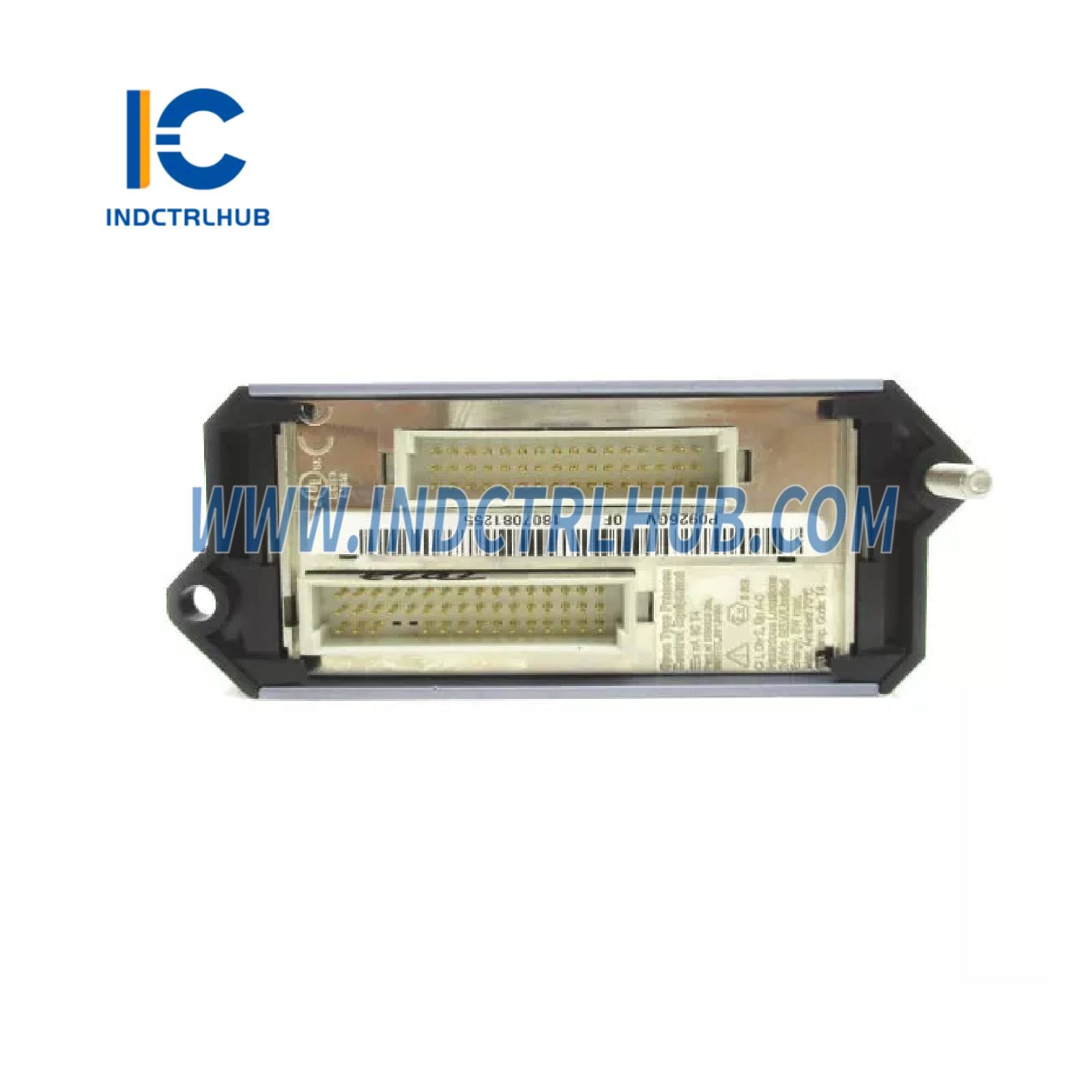

Product Description
סקירת מוצר

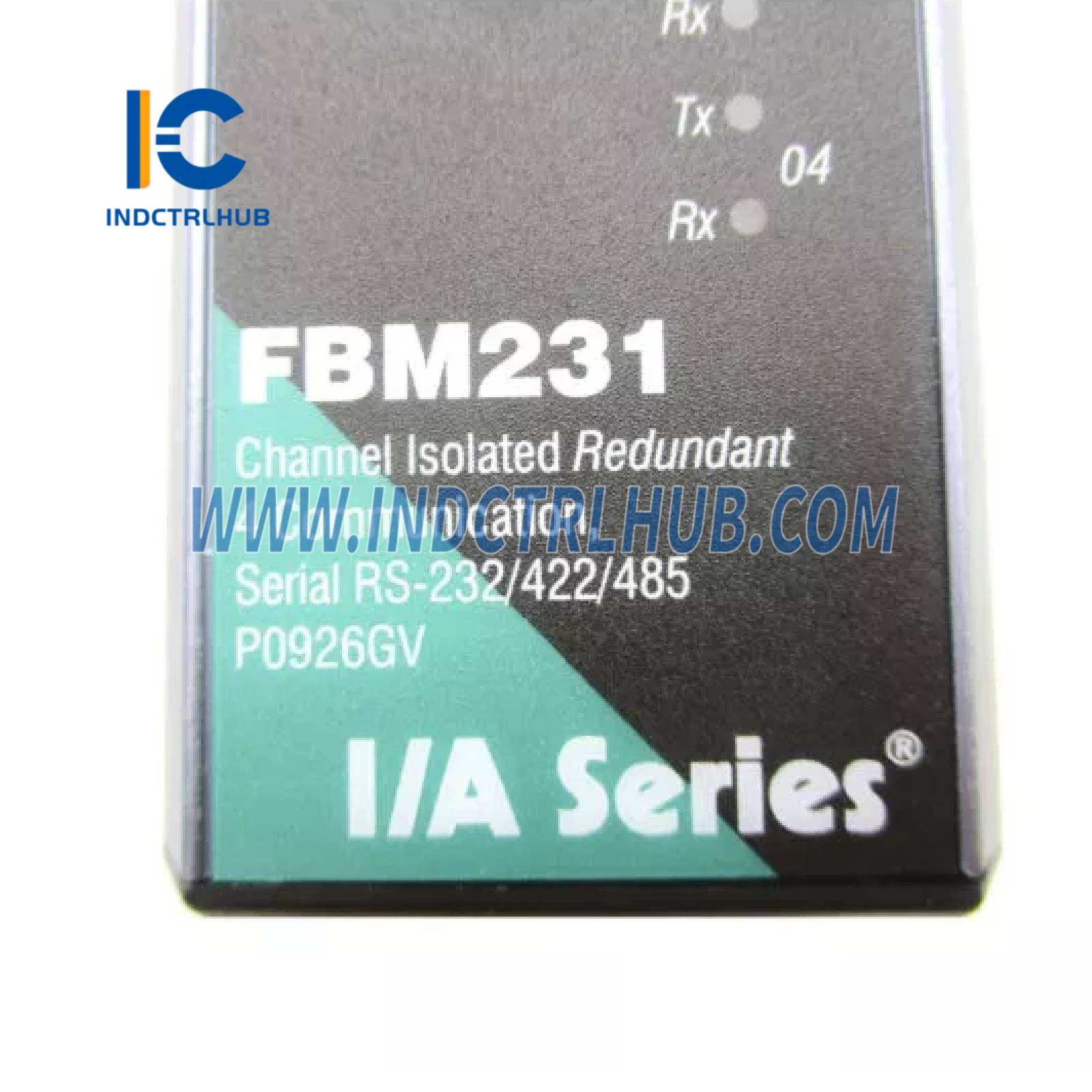

| שדה | פרטים |
|---|---|
| יצרן | Schneider Electric (Foxboro) |
| מספר חלק | P0926GV |
| סוג מוצר | מודול אינטגרטור מערכת מכשירי שדה FBM231, ארבעה פורטים סריאליים, מיותר |
| פונקציה | מספק ממשק סידורי בין התקני I/O שדה עם פורט כפול ל-Foxboro DCS |
| תאימות מערכת | EcoStruxure Foxboro DCS, מערכת משנה סטנדרטית מסדרת 200 |
| מסמך מקושר | PSS 41H-2S231 |
מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| ממשק | ארבעה פורטי I/O סידוריים, ניתנים לקונפיגורציה נפרדת עבור RS-232, RS-422, או RS-485 |
| תצורת פורטים | פורט 1, 2, 3 ו/או 4 יכולים ליצור פורט לוגי יחיד עם כבלים מיותרים למכשירים עם שני פורטים |
| מאפייני האוטובוס | - RS-232: כבל DB-25 למכשיר/מודם/ממיר המסופק על ידי הלקוח - RS-422: מדיום 4-חוטי - RS-485: כבל נחום מבודד מפותל עם זוג מוליכים יחיד |
| תקשורת | אסינכרוני, חיבור ישיר (RS-232); תווים בגודל 8 ביט; אי-זוגי, זוגי, או ללא פריטי; 1 או 2 ביט עצירה |
| קצב שידור | 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 באוד |
| קיבולת קלט/פלט | עד 64 מכשירים (RS-485, 16 לכל פורט) או 4 מכשירי RS-232/RS-422 מחוברים ישירות; עד 2000 חיבורי נקודות DCI |
| סוגי נתונים | מספרים שלמים חתומים/לא חתומים בגודל 2 או 4 בתים, ערכי IEEE נקודת צף חד-דיוק בגודל 4 בתים, ערכים בינאריים; המרות תלויות בדרייבר |
| תקופת בלוק ECB המהירה ביותר | 500 מילישניות |
| רזרבה | זוג מודולי FBM231 (Master ו-Tracker); החלפת תפקיד אוטומטית בזיהוי תקלה (למשל, heartbeat) או ידנית דרך SMDH |
| דרייברים של קלט/פלט | דרייברים להורדה מספריית הפרוטוקולים; דרייברים מותאמים זמינים |
| בלוקי בקרה | תומך בבלוקי DCI: BIN, BINR, BOUT, IIN, IOUT, PAKIN, PAKOUT, PLSOUT, RIN, RINR, ROUT, STRIN, STROUT |
| בידוד ערוצים | מבודד גלוונית, מתייחס לאדמה; עמיד ל-600 וולט AC למשך דקה אחת (לא לחיבור קבוע) |
| תקשורת שדה | מתממשק עם FCM100Et, FCM100E, FCP270, או FCP280 דרך מודול Fieldbus מיותרים בקצב 2 Mbps |

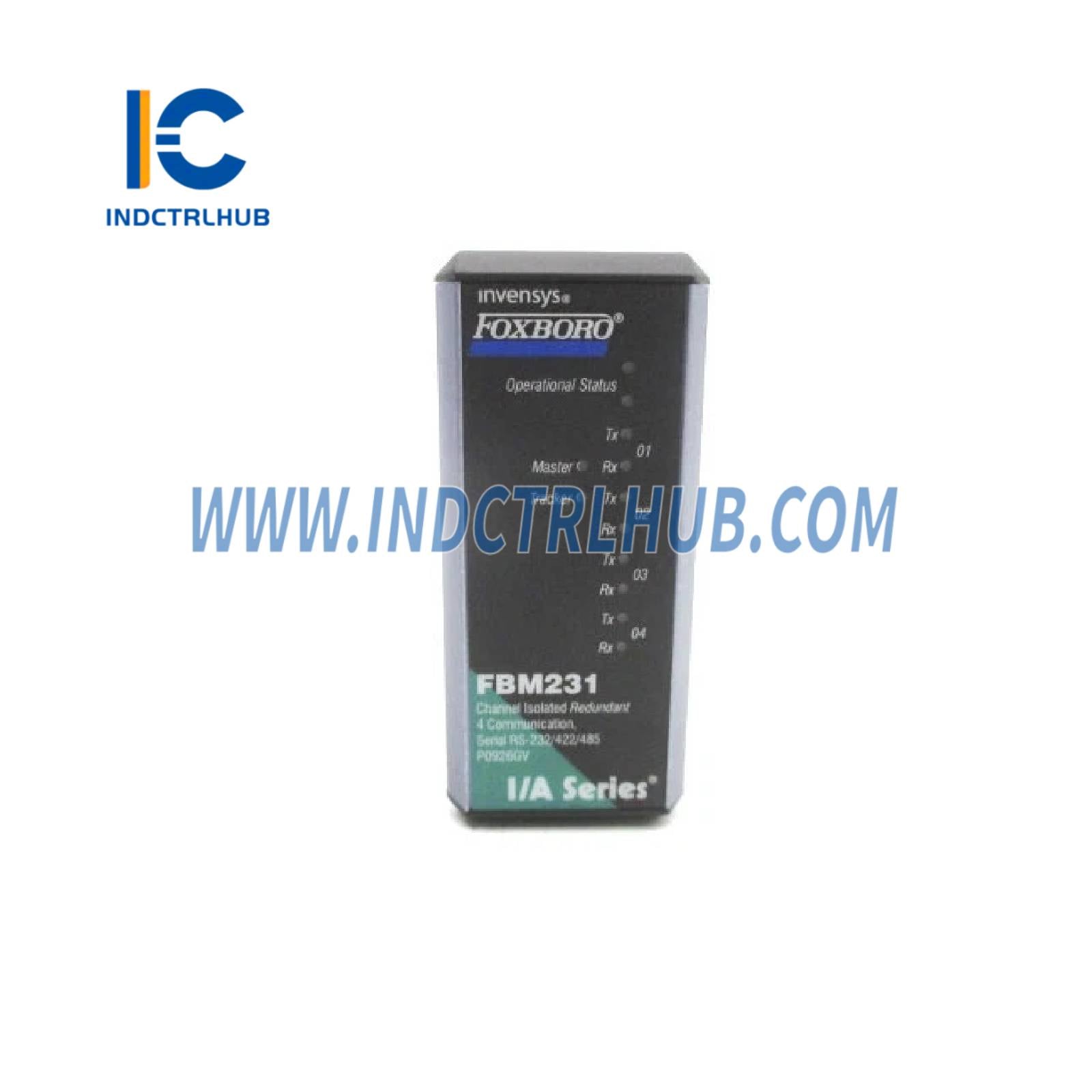

| מחווני מצב חזותיים | נורות LED למצב תפעולי, פעילות תקשורת (שידור/קבלה לכל פורט), ומצב Master/Tracker |
מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| הרכבה | לוח בסיס מודולרי (מסילת DIN או מדף 19 אינץ'); FBM231 מיותרים במיקומים זוגיים/אי-זוגיים סמוכים (1-2, 3-4, 5-6, או 7-8) |
| ממדים (מודול) | - גובה: 102 מ"מ (4 אינץ'), 114 מ"מ (4.5 אינץ') עם לוגי הרכבה - רוחב: 45 מ"מ (1.75 אינץ') - עומק: 104 מ"מ (4.11 אינץ') |
| מסה (מודול) | 284 גרם (10 אונקיות) בקירוב |

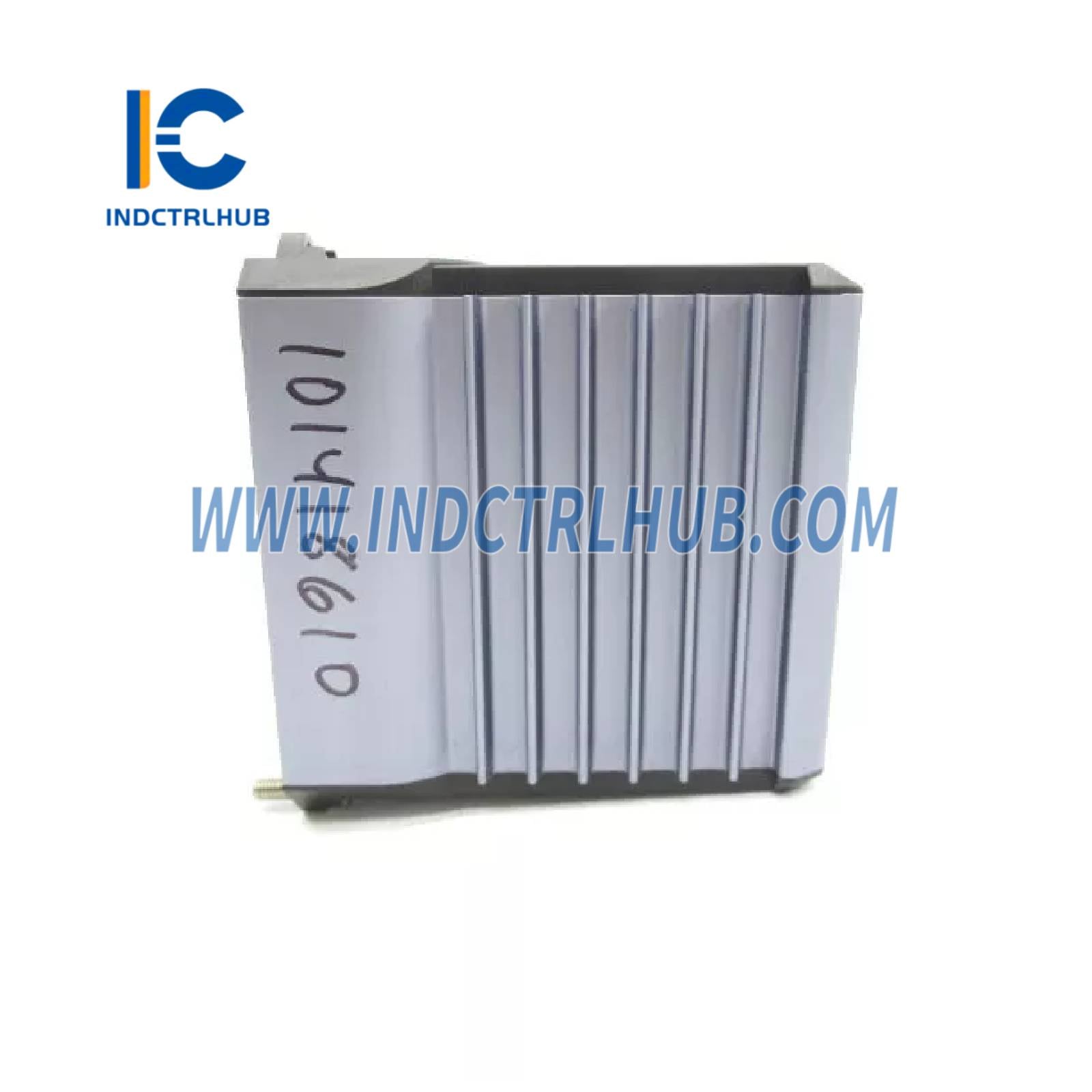

| מבנה | חיצוני מאלומיניום מוצק ועמיד |
| מערכת סיום | - מספרי חלקים: RH926GH (ברגי דחיסה, מחליף את P0926GH), P0926PA (טבעת לוג) - משקל: 272 גרם (0.6 ליברות) עבור RH926GH, 363 גרם (0.8 ליברות) עבור P0926PA - תכונות: הרכבה על מסילת DIN 32/35 מ"מ, טרמינלים בתלת-שכבה ל-RS-422/RS-485, ארבעה מחברי DB-25 ל-RS-232, נגדים לסיום שנבחרים במתג |
| כבלים | - FBM231 ל-TA: סוג 5, 1 מ' (3.2 רגל) עד 5 מ' (16.4 רגל) - RS-232 (DB-25): עד 15 מ' (50 רגל) - RS-422/RS-485: עד 1200 מ' (3937 רגל) |
| כבלי סיום | LSZH, סוג 5: RH928AW (1 מ'), RH928AX (2 מ'), RH928AY (3 מ'), RH928AZ (5 מ') |
מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | - Rev A-L: -20 עד +70°C (-4 עד +158°F) - Rev M+: 0 עד +70°C (32 עד +158°F) |
| טמפרטורת אחסון | -40 עד +70°C (-40 עד +158°F) |
| לחות יחסית | 5 עד 95% (ללא עיבוי) |
| זיהום | Class G3 (קשה) לפי תקן ISA S71.04, תקן EIA 364-65 Class III |
עמידה ברגולציה
| סוג אישור | פרטים |
|---|---|
| EMC | הוראת EMC אירופאית 2014/30/EU; EN61326-1:2013 פליטת Class A, רמות חסינות תעשייתיות |
| בטיחות המוצר | - UL/UL-C: Class I, קבוצות A-D, מחלקה 2, T4; מעגלי Class 2 לפי NFPA 70, CSA C22.1 - ATEX: Ex nA IIC T4 לאזור 2 (לפי B0400FA) - תנאים: לפי מדריך המשתמש למערכת המשנה Standard ו-Compact 200 Series (B0400FA) |
| אישור ימי | מאושר מסוג ABS, מוסמך על ידי Bureau Veritas Marine עבור EC31 |
| California Prop 65 | מכיל תרכובות עופרת/עופרת (סיכון לסרטן/נזק רבייתי) |
מפרטי מתח
| תכונה | מפרט |
|---|---|
| מתח כניסה | 24 V DC +5%, -10% (רדונדנטי) |
| צריכה | 7 W (מקסימום) לכל מודול |
| פיזור חום | 7 W (מקסימום) לכל מודול |
תכונות נוספות
| תכונה | פרטים |
|---|---|
| כיול | לא נדרש למודול או TA |
| הגדרה | מגדיר FDSI עם קבצי תצורת מכשיר מבוססי XML להגדרת פורט (קצב באוד, פריטי) ופרמטרים ספציפיים למכשיר (קצב סריקה, כתובת נתונים) |
| פעולות | תומך עד 2000 ערכי I/O אנלוגיים או 64000 דיגיטליים; נתונים מאוחסנים במסד הנתונים של המודול לאינטגרציה עם Foxboro DCS |
| אמינות | זמינות גבוהה באמצעות רדונדנס; ניתן להחלפה חמה ללא הפרעה לאותות I/O |
מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0926GV (מודול FBM231) |
| רכיבים קשורים | - TAs: RH926GH (דחיסה), P0926PA (עין טבעת) - כבלים: RH928AW (1 מ'), RH928AX (2 מ'), RH928AY (3 מ'), RH928AZ (5 מ') |
| מסמכים קשורים | - PSS 31H-2SOV: סקירת תת-מערכת סטנדרטית סדרה 200 - PSS 31H-2CERTS: אישורי סוכנות - PSS 31H-2SBASPLT: לוחות בסיס מודולריים |
