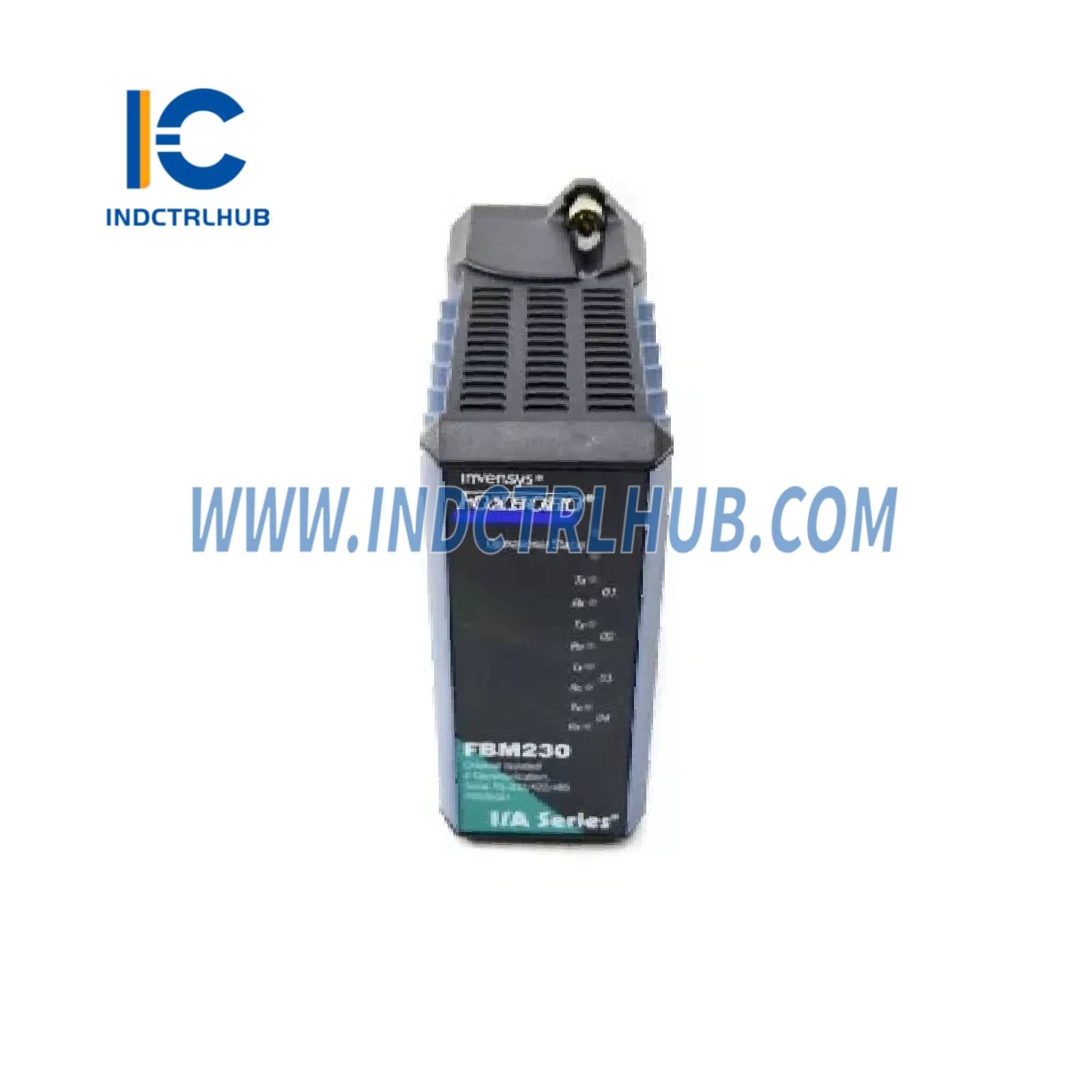

פרמטרי מוצר עבור P0926GU (מודול FBM230 Field Device System Integrator)
📘 סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | Foxboro (של Schneider Electric) |
| מספר חלק | P0926GU |
| סוג מוצר | מודול Field Device System Integrator (FDSI) |
| פונקציה | מספק ממשק סידורי בין התקני שדה עם פורט יחיד למערכת Foxboro Evo, תומך בתקשורת RS-232, RS-422, או RS-485 |
| תאימות מערכת | מערכת משנה של Foxboro Evo Standard 200 Series, ממשק עם FCM100Et, FCM100E, FCP270, או FCP280 |
| מסמך PSS קשור | PSS 31H-2S230 |
| תאימות RoHS | לא עומד בתקן RoHS |
⚙️ מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| יציאות תקשורת | 4 פורטי I/O סידוריים, כל אחד ניתן לתצורה נפרדת בתוכנה עבור RS-232, RS-422, או RS-485 |
| מאפייני האוטובוס | - RS-232: אסינכרוני, חיבור ישיר דרך כבל DB-25 להתקן/מודם/ממיר המסופק על ידי הלקוח - RS-422: מדיום 4-חוטי - RS-485: כבל נחום מבודד מפותל עם זוג מוליכים יחיד |
| קצבי שידור | 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 באוד |
| פרוטוקול | תווים בגודל 8 ביט; אי-זוגי, זוגי, או ללא פריטי; 1 או 2 ביט עצירה; פרוטוקול מוגדר על ידי דרייבר I/O להורדה |
| קיבולת קלט/פלט | - עד 64 התקנים דרך ארבעה קווי RS-485 (16 התקנים לכל פורט) או 4 התקני RS-232/RS-422 מחוברים ישירות - עד 2000 חיבורי Distributed Control Interface (DCI) |
| סוגי נתונים מועברים | מספרים שלמים חתומים/לא חתומים בגודל 2 או 4 בתים, ערכי IEEE נקודת צף חד-דיוק בגודל 4 בתים, או ערכים בינאריים; המרה אוטומטית לפי הדרייבר |
| תקופת בלוק ECB המהירה ביותר | 500 מילישניות |
| בידוד ערוצים | כל ערוץ מבודד גלוונית, מתייחס לאדמה; עמיד ל-600 וולט AC למשך דקה אחת (לא לחיבור קבוע) |
| דרייברים לקלט/פלט | דרייברים להורדה מגדירים את המודול לפרוטוקולי מכשירים ספציפיים; דרייברים סטנדרטיים ומותאמים זמינים |
| תמיכה בבלוק בקרה | תומך בסוגי בלוק DCI: BIN, BINR, BOUT, IIN, IOUT, PAKIN, PAKOUT, PLSOUT, RIN, RINR |
| תקשורת שדה | מתממשק עם מודול Fieldbus כפול 2 Mbps דרך FCM100Et, FCM100E, FCP270, או FCP280; ממשיך בנתיב פעיל אם אחד נכשל |

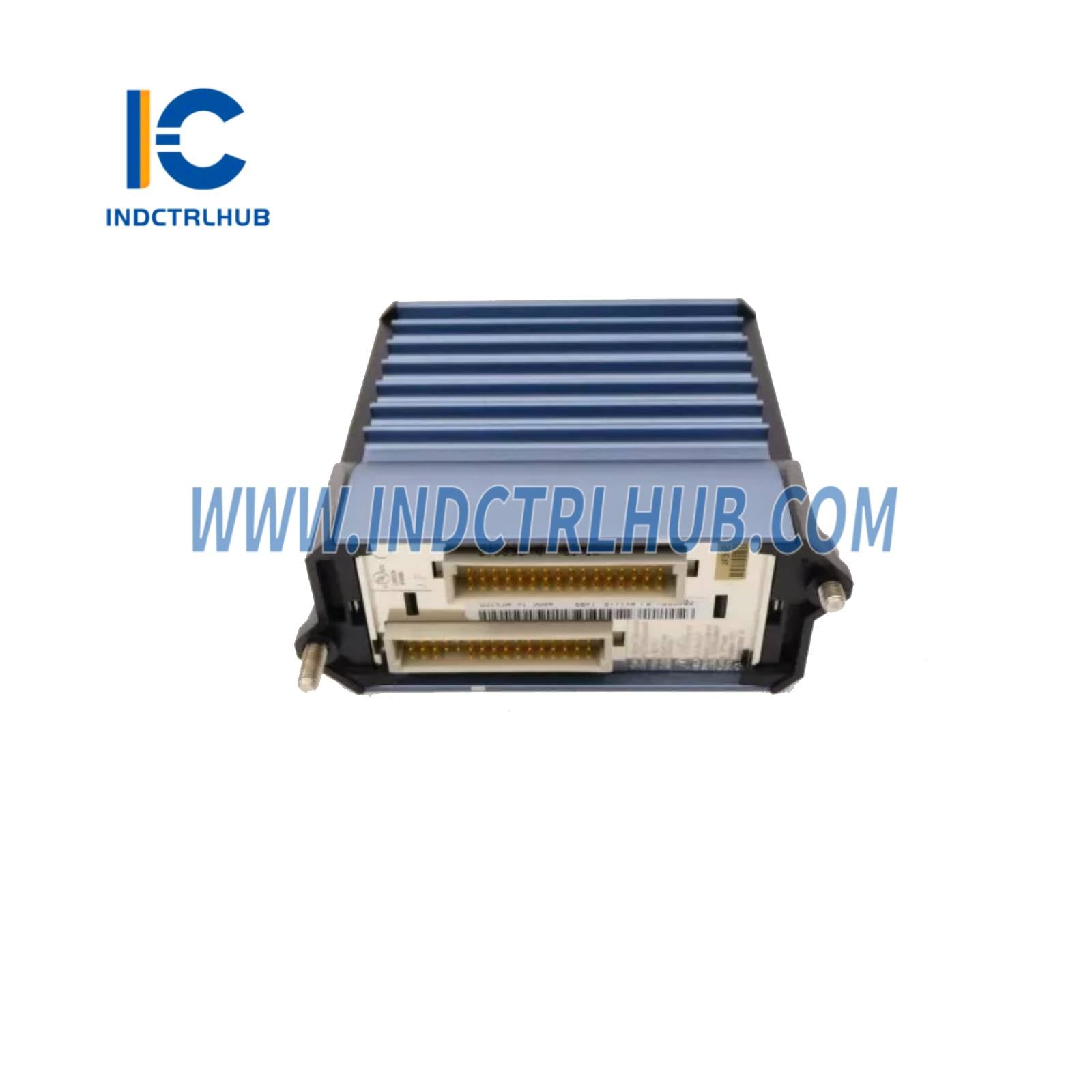

📏 מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| הרכבה | מונח על לוח בסיס מודולרי (מסילת DIN או מדף 19 אינץ' עם ערכה, לפי PSS 31H-2SBASPLT); תומך ב-4 או 8 FBMs |
| ממדים | - גובה: 102 מ"מ (4 אינץ'), 114 מ"מ (4.5 אינץ') עם אוזני הרכבה - רוחב: 45 מ"מ (1.75 אינץ') - עומק: 104 מ"מ (4.11 אינץ') |
| משקל | 284 גרם (10 אונקיות) בקירוב |

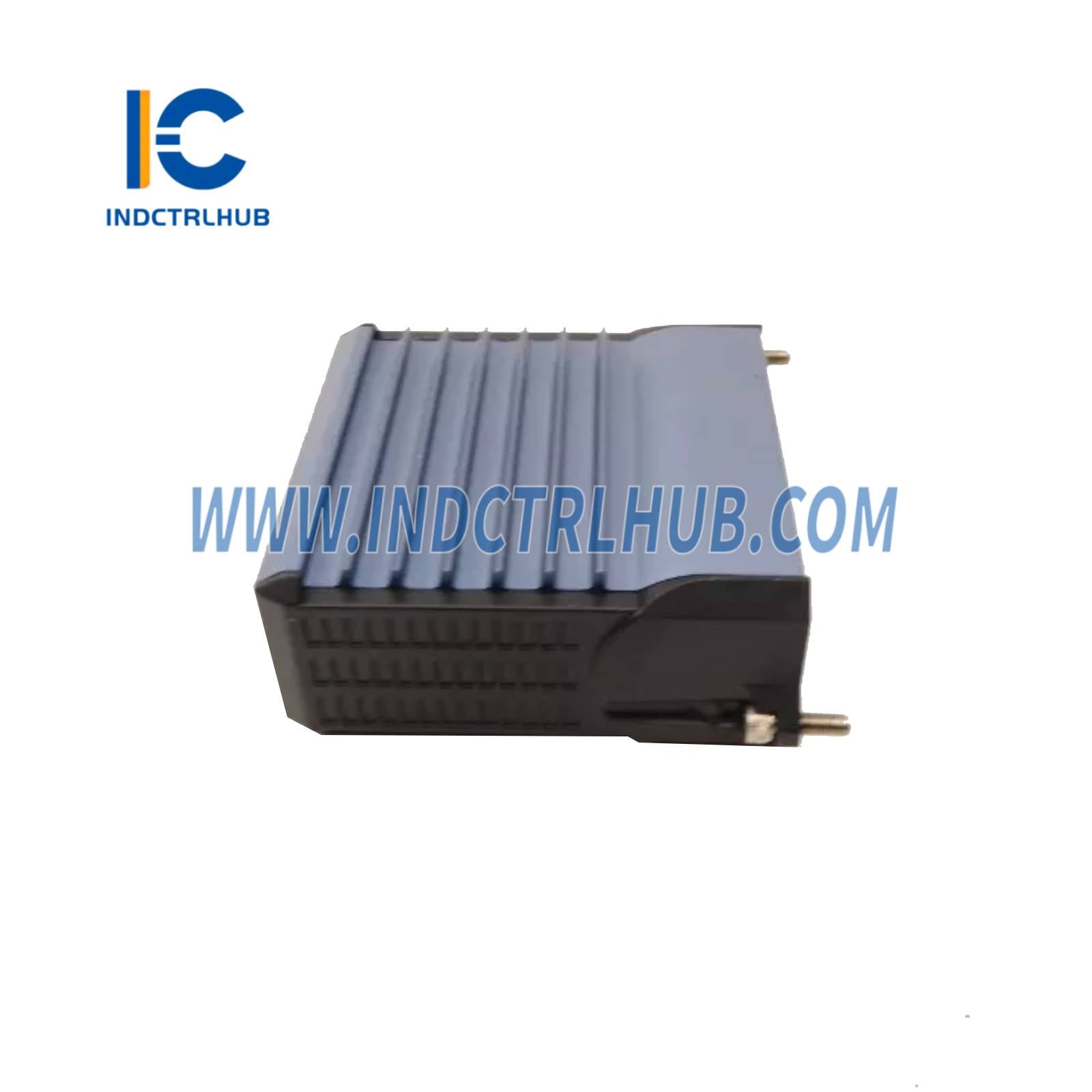

| מבנה | חיצוני אלומיניום מוצק וקשוח להגנה פיזית וחשמלית |

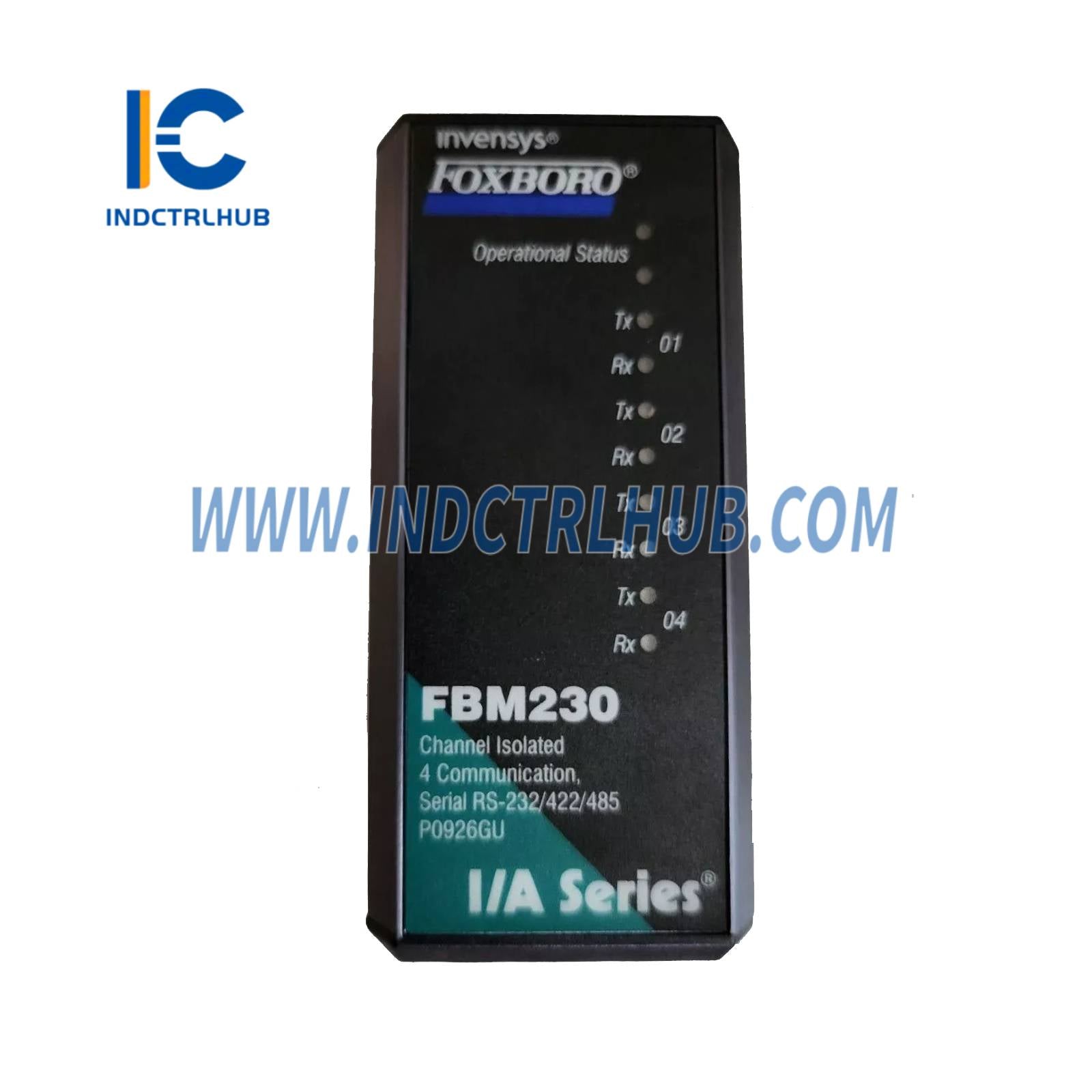

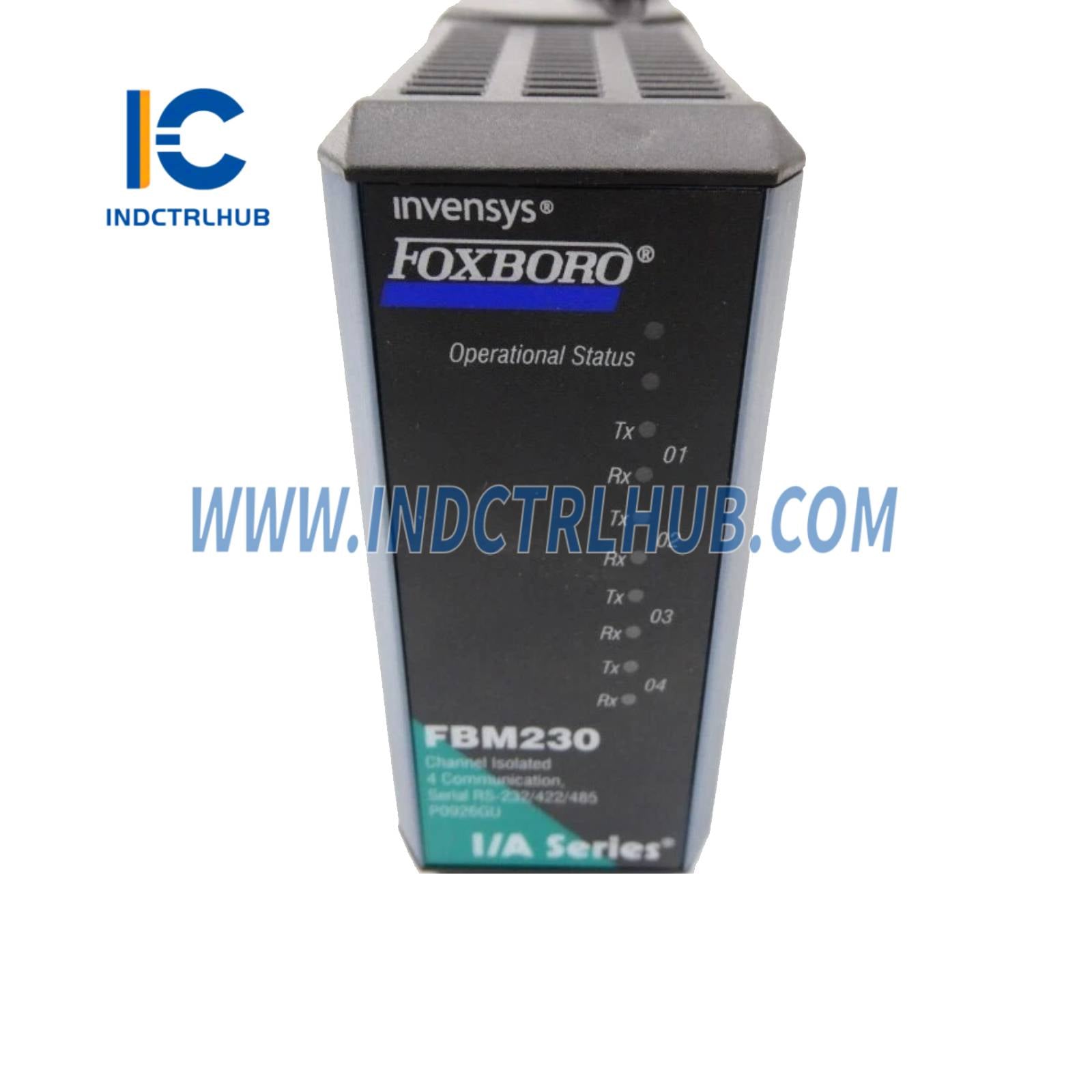

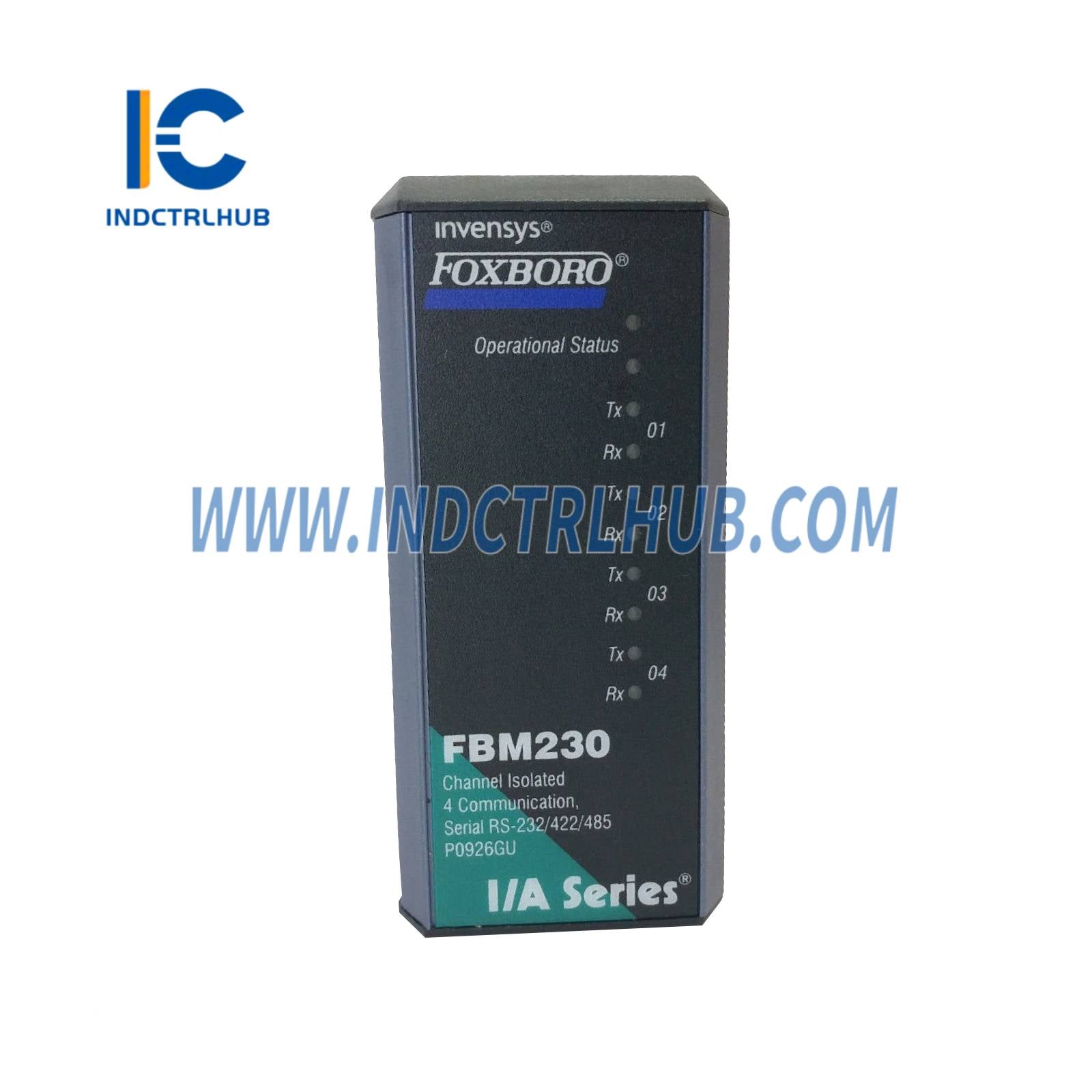

| מחווני מצב חזותיים | נוריות LED למצב תפעולי ופעילות תקשורת (שידור/קבלה) לכל פורט |
| הרכבת סיום (TA) | - סוגים: ברגי דחיסה (RH926GH, מחליף את P0926GH), טבעת לוג (P0926PA, לא RoHS) - תכונות: הרכבה על מסילת DIN 32/35 מ"מ, ארבעה מחברי DB-25 ל-RS-232, טרמינלים בשלוש רמות ל-RS-422/RS-485, נגד סיום הנבחר באמצעות מתג - מסה: דחיסה (272 גרם, 0.6 ליברות), טבעת לוג (363 גרם, 0.8 ליברות) |
| חיבורי כבל | - FBM230 ל-TA: כבלים מסוג 5, 1 מ' עד 5 מ' (למשל, RH928AW ל-RH928AZ) - RS-232: עד 15 מ' (50 רגל) לפי תקן EIA - RS-422/RS-485: עד 1200 מ' (3937 רגל) |
🌡️ מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | -20 עד +70°C (-4 עד +158°F) |
| לחות תפעולית | 5 עד 95% (ללא עיבוי) |
| טמפרטורת אחסון | -40 עד +70°C (-40 עד +158°F) |
| לחות אחסון | 5 עד 95% (ללא עיבוי) |
| זיהום | מתאים לסביבות Class G3 (קשות) לפי ISA S71.04 (EIA 364-65, Class III) |
✅ תאימות רגולטורית
| סוג אישור | פרטים |
|---|---|
| EMC | תואם להוראת EMC האירופית 2004/108/EC (לפני 2016) ו-2014/30/EU (אחרי 2016); עומד בדרישות EN61326-1:2013 פליטת Class A ועמידות תעשייתית |
| בטיחות המוצר | - רשום UL/UL-C עבור Class I, Groups A-D, Division 2, T4; עומד בדרישות Class 2 (NFPA 70, CSA C22.1) - מוסמך DEMKO Ex nA IIC T4 לאזור 2 לפי הוראות ATEX 94/9/EC (לפני 2016) ו-2014/34/EU (אחרי 2016) |
| אישור ימי | מאושר סוג ABS, מוסמך על ידי Bureau Veritas Marine לקטגוריית סביבה EC31 |
| RoHS | תואם להוראת RoHS האירופית 2011/65/EU (המודול אינו תואם RoHS) |
| תנאי שימוש | לפי מדריך המשתמש למערכת משנה סטנדרטית וקומפקטית סדרה 200 (B0400FA) |
🔧 תכונות נוספות
| תכונה | פרטים |
|---|---|
| קונפיגורטור | קונפיגורטור FDSI משתמש בקבצי XML להגדרת פורטים (פרמטרי תקשורת) וקונפיגורציה אופציונלית ספציפית למכשיר (קצב סריקה, כתובת נתונים, כמות העברה) |
| פעולות | - ניגש עד 64 מכשירי RS-485 או 4 מכשירי RS-232/RS-422 - תומך עד 2000 ערכי I/O אנלוגיים או 64000 דיגיטליים - נתונים נשמרים בבסיס הנתונים של המודול לניהול מפעל פוקסבורו ותצוגות מפעיל |
| הסרה קלה | ניתן להסיר/להחליף ללא ניתוק כבלי המכשיר בשטח, חשמל או תקשורת |
| כיול | אין צורך בכיול למודול או ל-TA |
📦 מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0926GU (מודול FBM230) |
| רכיבים קשורים | - TAs: RH926GH (ברג דחיסה), P0926PA (טבעת לוג) - כבלים: סוג 5 LSZH (RH928AW, RH928AX, RH928AY, RH928AZ) |
| לוח בסיס | לוח בסיס מודולרי (לפי PSS 31H-2SBASPLT) ל-4 או 8 FBMs |
