Product Description
סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | Foxboro (של Schneider Electric) |
| מספר חלק | P0926GQ |

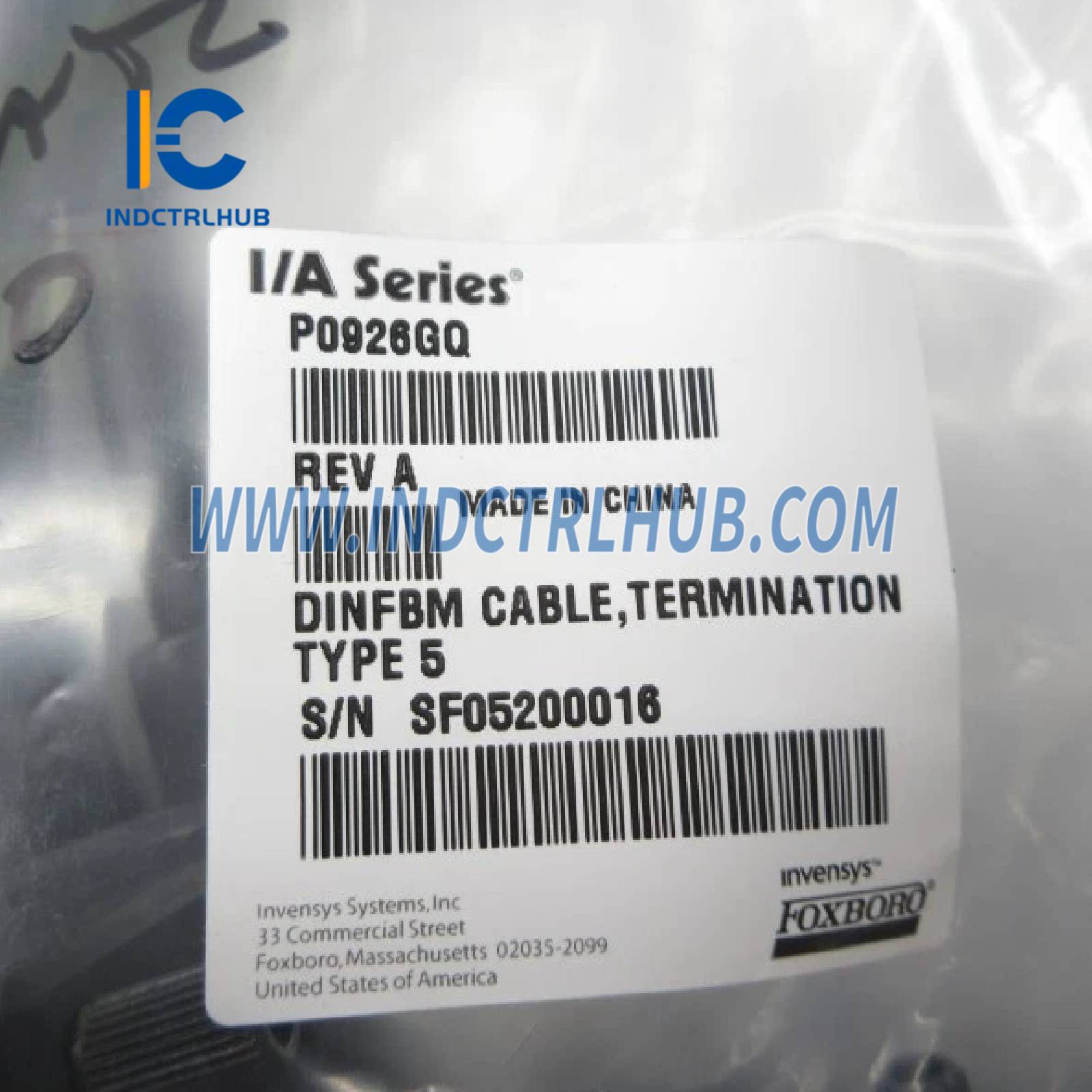

| סוג מוצר | כבל סיום סוג 5 (Hypalon/XLPE) |
| פונקציה | מחבר את מודול ממשק התקשורת Modbus של FBM224 להרכבת הסיום (TA) שלו |
| תאימות מערכת | Foxboro Evo או I/A Series עם FBM224 (P0926GG) ו-TAs (P0926GH, P0926PA) |
| מסמך מקושר | PSS 21H-2Z24 |
מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| סוג כבל | סוג 5 (מחבר D-subminiature זכר 37 פינים) |
| אורך | 3.0 מ' (9.8 רגל) |
| חיבור | מחבר לוח בסיס FBM224 ל-TA (ברגי דחיסה P0926GH או עיגול טבעת P0926PA) |
| תקני תקשורת | תומך ב-RS-232 (דרך DB-25 ב-TA), RS-422, ו-RS-485 (דרך טרמינלים דחיסה/עיגול טבעת ב-TA) |
| יישום | מאפשר תקשורת בין FBM224 ועד 64 מכשירי Modbus עבד דרך ארבעה פורטים |
מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| חומר | מעטפת חיצונית Hypalon, בידוד מוליך ראשי XLPE (פוליאתילן מקשר) |
| מחבר | מחבר D-subminiature זכר 37 פינים בשני הקצוות (TA ולוח בסיס) |
| אורכי כבל מקסימליים | - RS-232: 13 מ' (40 רגל) עם כבלי Foxboro סטנדרטיים, 15 מ' (50 רגל) עם כבלים מותאמים - RS-422/RS-485: 1200 מ' (3960 רגל) למכשירים |
| הערת זמינות | כבלי Hypalon/XLPE (כולל P0926GQ) אינם זמינים יותר לרכישה |
מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | -40 עד +90°C (-40 עד +194°F) |
| טמפרטורת אחסון | -40 עד +90°C (-40 עד +194°F) |
| לחות יחסית | 5 עד 95% (ללא עיבוי) |
| זיהום | מתאים לסביבות Class G3 (קשות) לפי תקן ISA S71.04 |
מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0926GQ (3.0 מ' Hypalon/XLPE, סוג 5) |
| כבלים חלופיים | - LSZH (עשן נמוך, ללא הלוגן): P0928AY (3.0 מ', -40 עד +105°C) - Hypalon/XLPE אחרים: P0926GJ (1.0 מ'), P0931RV (2.0 מ'), P0926GR (5.0 מ') |
| רכיבים קשורים | - מודול FBM224: P0926GG - מערכות סיום: P0926GH (דחיסה), P0926PA (עיגול טבעת) - לוח בסיס: מותקן על מסילת DIN או על מדף |
| מסמכים קשורים | - PSS 21H-2W1 B3: סקירת תת-מערכת FBM מותקנת על מסילת DIN - PSS 21H-2W2 B3: אישורי סוכנות - PSS 21H-2W6 B4: לוחות בסיס מודולריים מותקנים על מסילת DIN |
