פרמטרי מוצר עבור P0926AH (מפצל/משלב)

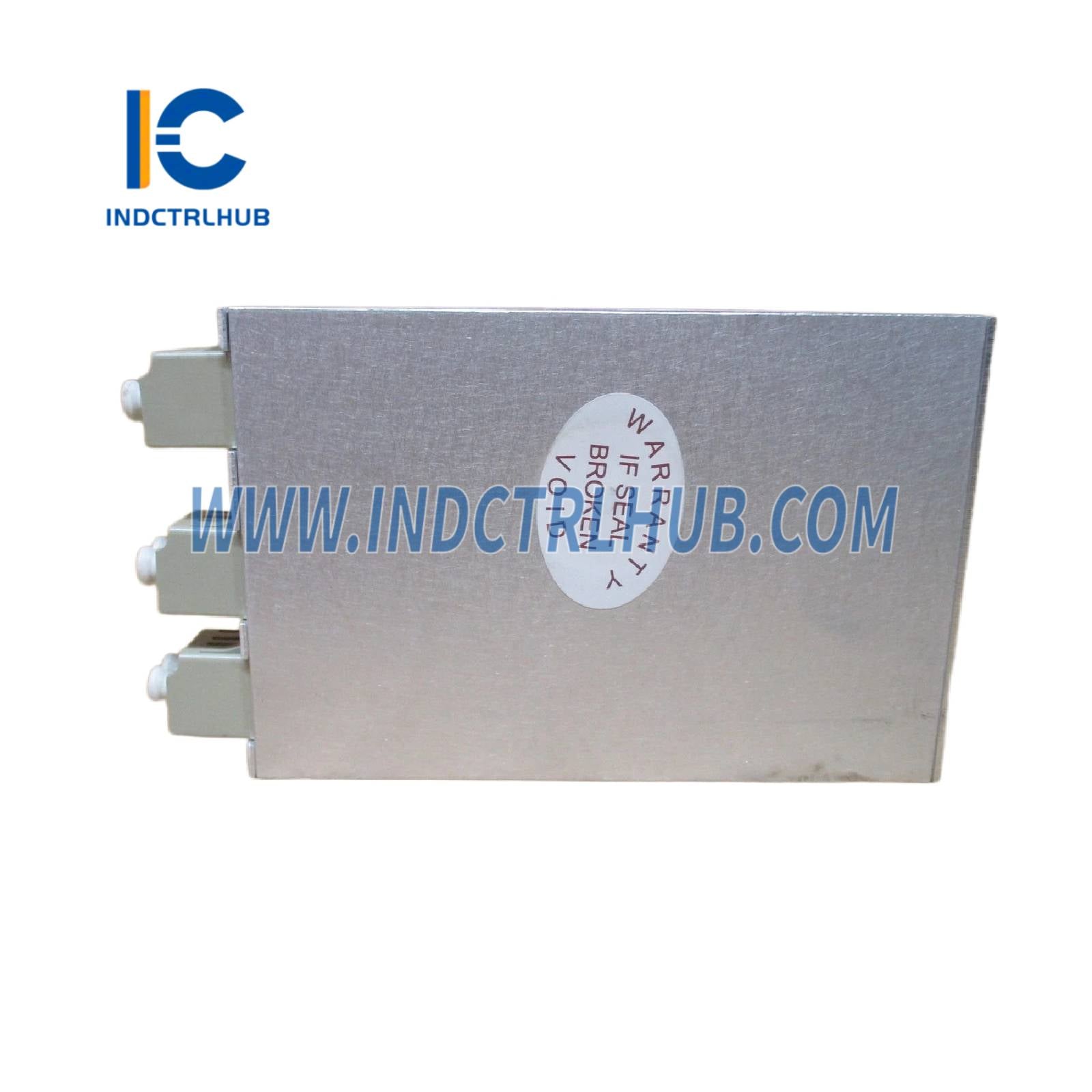

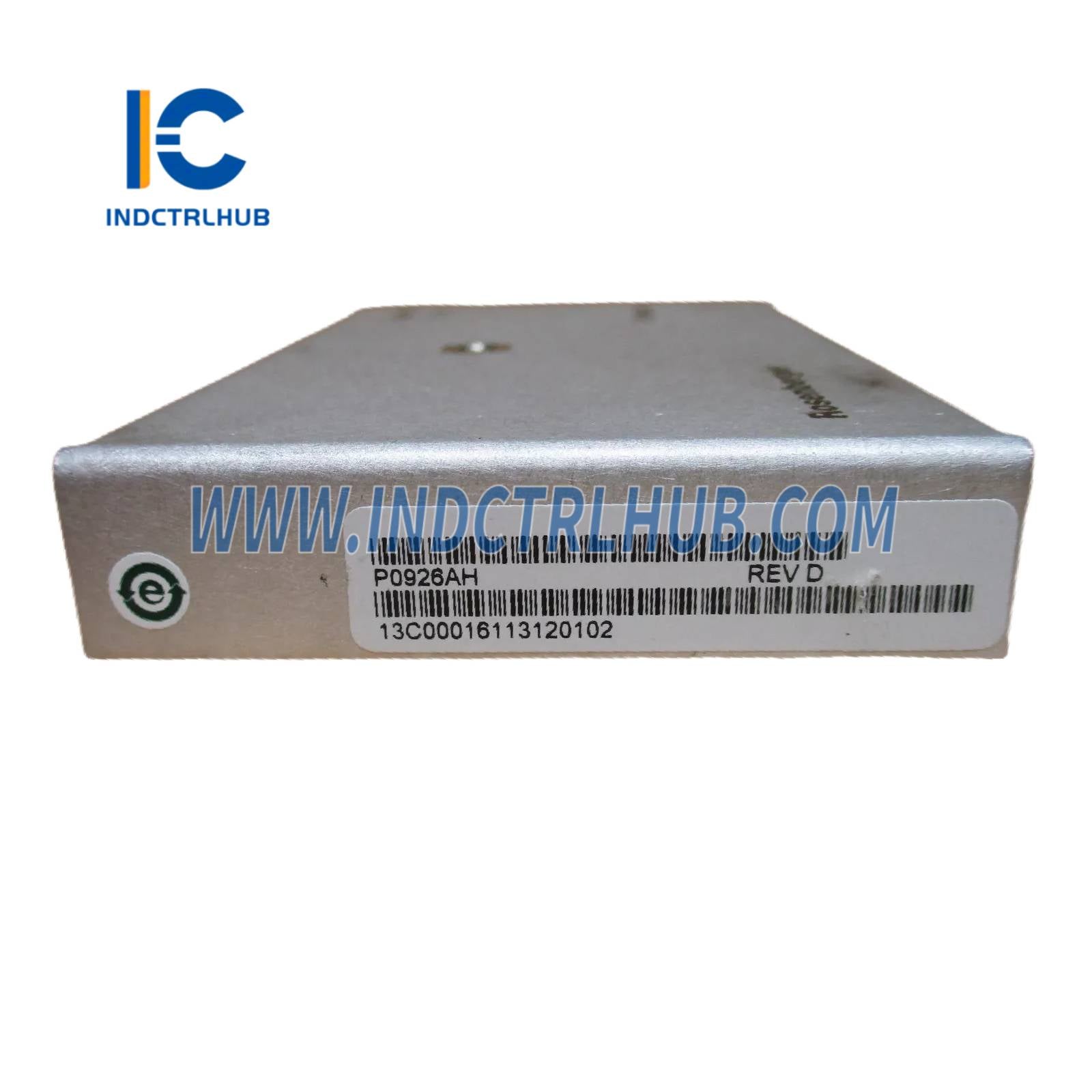

📘 סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | Foxboro (של Invensys, כיום Schneider Electric) |
| מספר חלק | P0926AH |
| סוג מוצר | מפצל/משלב (יחידת הפצה פסיבית לסיב אופטי) |
| פונקציה | מבצע המרות אותות מרביעי לדואלי (ולהפך) ברשתות סיב אופטי תואמות IEEE 802.4, מחבר זוג עמיד לתקלות של ממשקי LAN סיב אופטי Carrierband לזוג רכזנים פעילים רדונדנטיים |
| תאימות מערכת | רשתות LAN סיב אופטי בסדרת I/A |
| מסמך PSS קשור | PSS 21H-7F7 B4 |
⚙️ מפרטים פונקציונליים

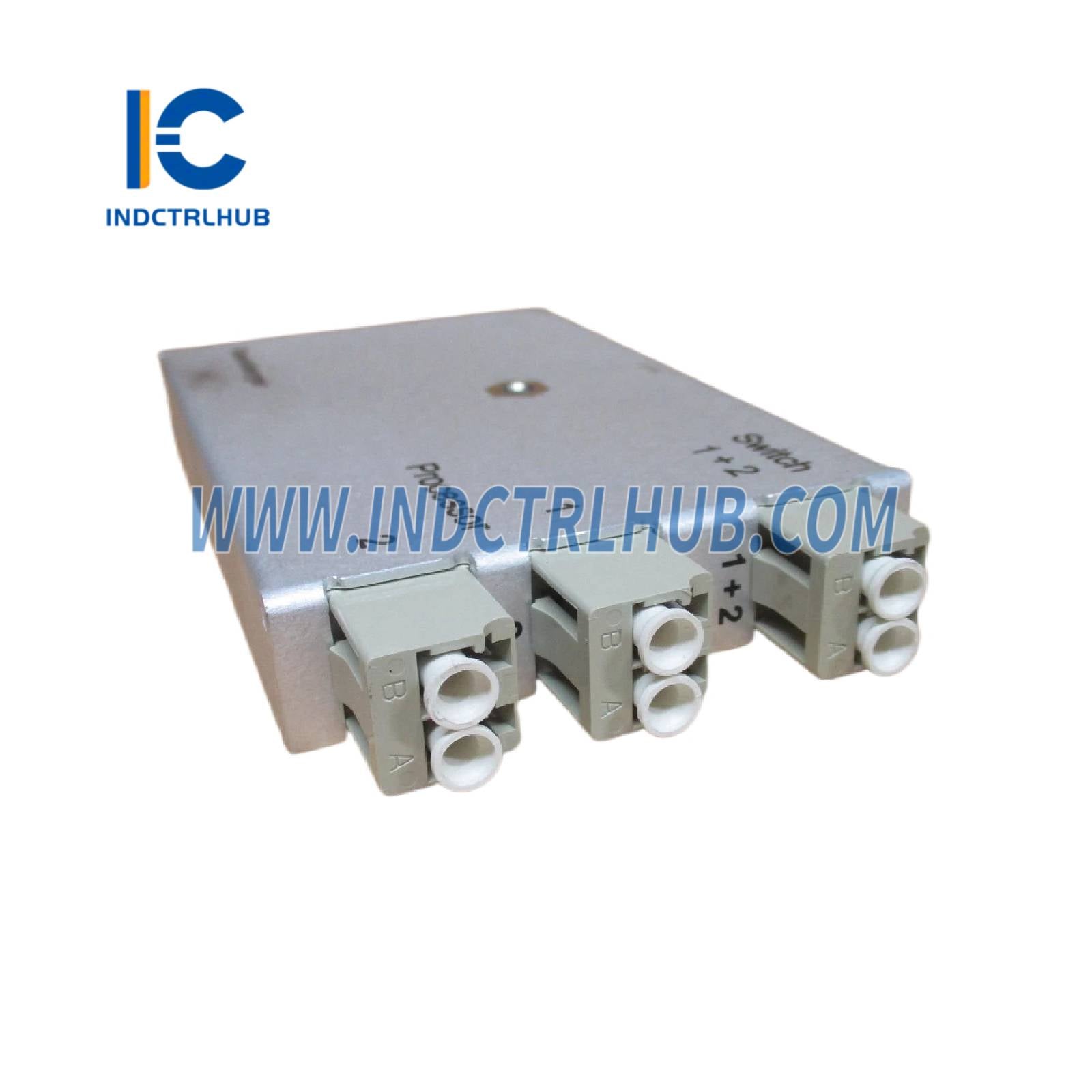

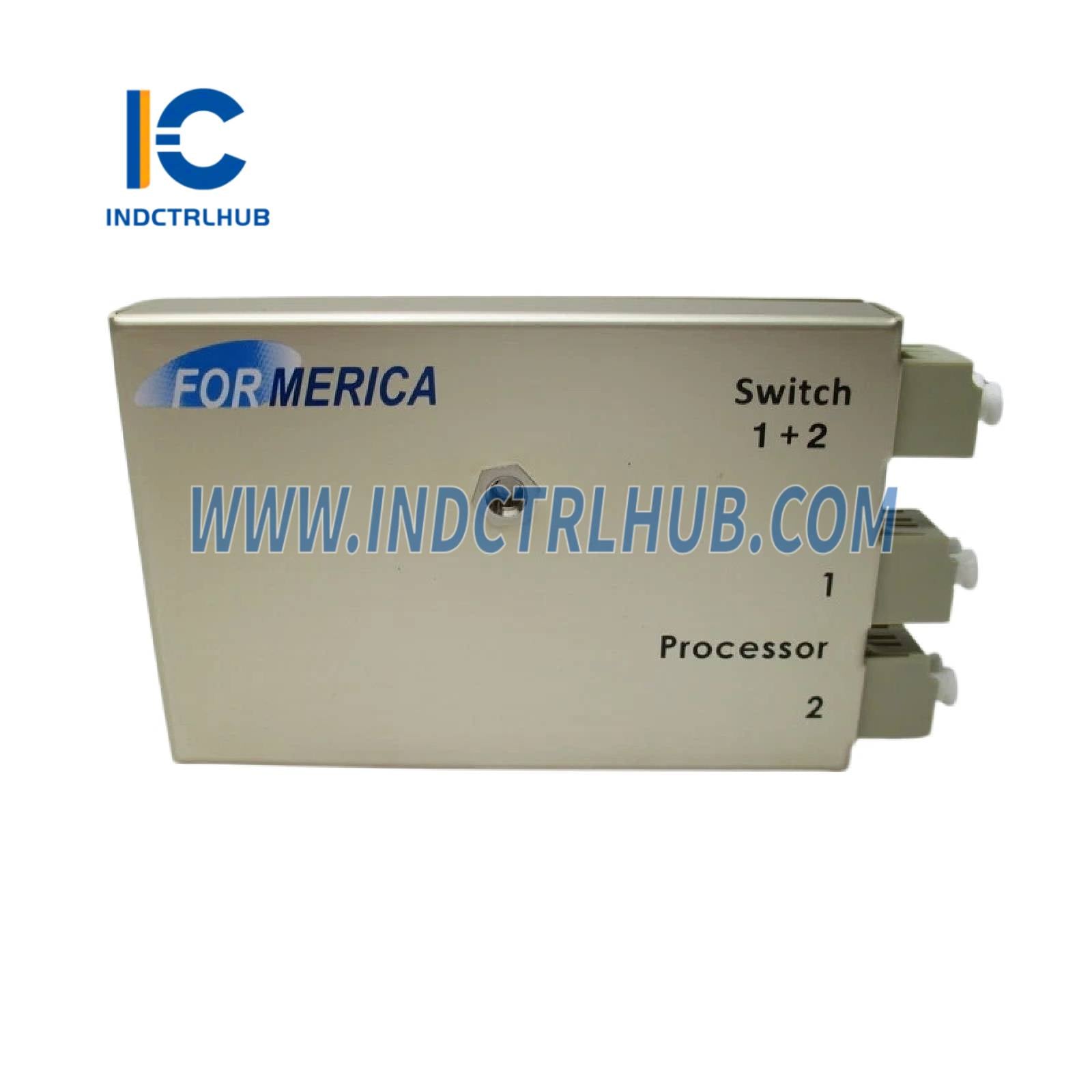

| תכונה | מפרט |
|---|---|
| המרת אותות | - משלב ארבעה אותות רדונדנטיים מזוג ממשקי LAN סיב אופטי Carrierband לאותות שניים המופנים לשני רכזנים פעילים רדונדנטיים - מפצל שני אותות ממרכזים לארבעה אותות לממשקים |
| תפקיד הרשת | שומר על רדונדנטיות הרשת תוך הפחתת כבלי רדונדנטיות, ומגדיל את המספר המקסימלי של צמתים בסדרת I/A מ-4 ל-9 לזוג רכזנים רדונדנטיים |
| אובדן אופטי | 5.3 dB לכל ערוץ |
| מחברים | 12 מחברי סיב אופטי מסוג ST (מחברים לארבעה זוגות פנימיים של 2x1 קופלרים) |
| טופולוגיית רשת | תומך בטופולוגיית כוכב ברשתות סיב אופטי מיותרות (ראה איור 3) |
| תאימות מכשירים | חייב להתחבר למכשירים פעילים (למשל, מרכזים פעילים) שמחזירים אותות; לא ניתן להתחבר ישירות למכשירים פסיביים (למשל, כוכב פסיבי או ממיר רשת סיב אופטי) עקב אובדן אות מופרז |
| דרישת כבל | כבלי סיב זכוכית רב-מצבי עם אינדקס מדורג המסופקים על ידי הלקוח (ליבת 62.5 מיקרון, מעטפת 125 מיקרון) עם מחברים מסוג ST |
| אורך כבל מקסימלי | 10 ק"מ (6.2 מייל) לכל ריצה, כפוף למגבלות חומרה/תוכנה (יש להתייעץ עם נציג Foxboro לגבי מגבלות ספציפיות) |
📏 מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| הרכבה | מתקן EIA סטנדרטי בגודל 483 מ"מ (19 אינץ'), תצורת 1U |
| משקל | 1.8 ק"ג (3.9 ליברות) |
| ממדים | עיין באיור 4 (ממדים נומינליים לא מפורטים במפורש אך מוצגים בדיאגרמה) |
| אפשרות מארז | מארזי רשת סיב אופטי אופציונליים (פלדה, עם דלתות קדמיות/אחוריות, מנעולים חריציים, רגליים מתכווננות ומסילות EIA בגודל 19 אינץ') זמינים בגדלים ל-4, 6 או 8 מפצלים/משלבים |
🌡️ מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | -40 עד +85°C (-40 עד +185°F) |
| טמפרטורת אחסון | -40 עד +85°C (-40 עד +185°F) |
| לחות יחסית | 5 עד 95% (ללא עיבוי) בטמפרטורה של 30°C (86°F) |
🔧 תכונות נוספות
| תכונה | פרטים |
|---|---|
| עיצוב פנימי | מכיל ארבעה מחברים 2x1 לחלוקת/שילוב אותות (ראה איור 2) |
| יעילות חיווט | מפחית כבלי יתר על ידי שילוב אותות, מה שמביא לחיסכון משמעותי בכבלים |
| הספק המארז | מארזים אופציונליים כוללים שתי פסי כוח עם אספקת חשמל עצמאית ותיבת צומת לחיווט חשמל AC של הלקוח |
| הערת יישום | מספר הצמתים ומרחק הכבל המרבי תלויים במגבלות חומרה/תוכנה; יש להתייעץ עם נציג Foxboro לפרטים |
📦 מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0926AH |
| רכיבים קשורים | דורש כבלי סיב אופטי המסופקים על ידי הלקוח (רב-מצבי, 62.5/125 מיקרון, מחברים מסוג ST); תואם למארזי רשת סיב אופטי ומרכזים פעילים |
