Product Description
סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | Foxboro (של Schneider Electric) |
| מספר חלק | P0924TT |

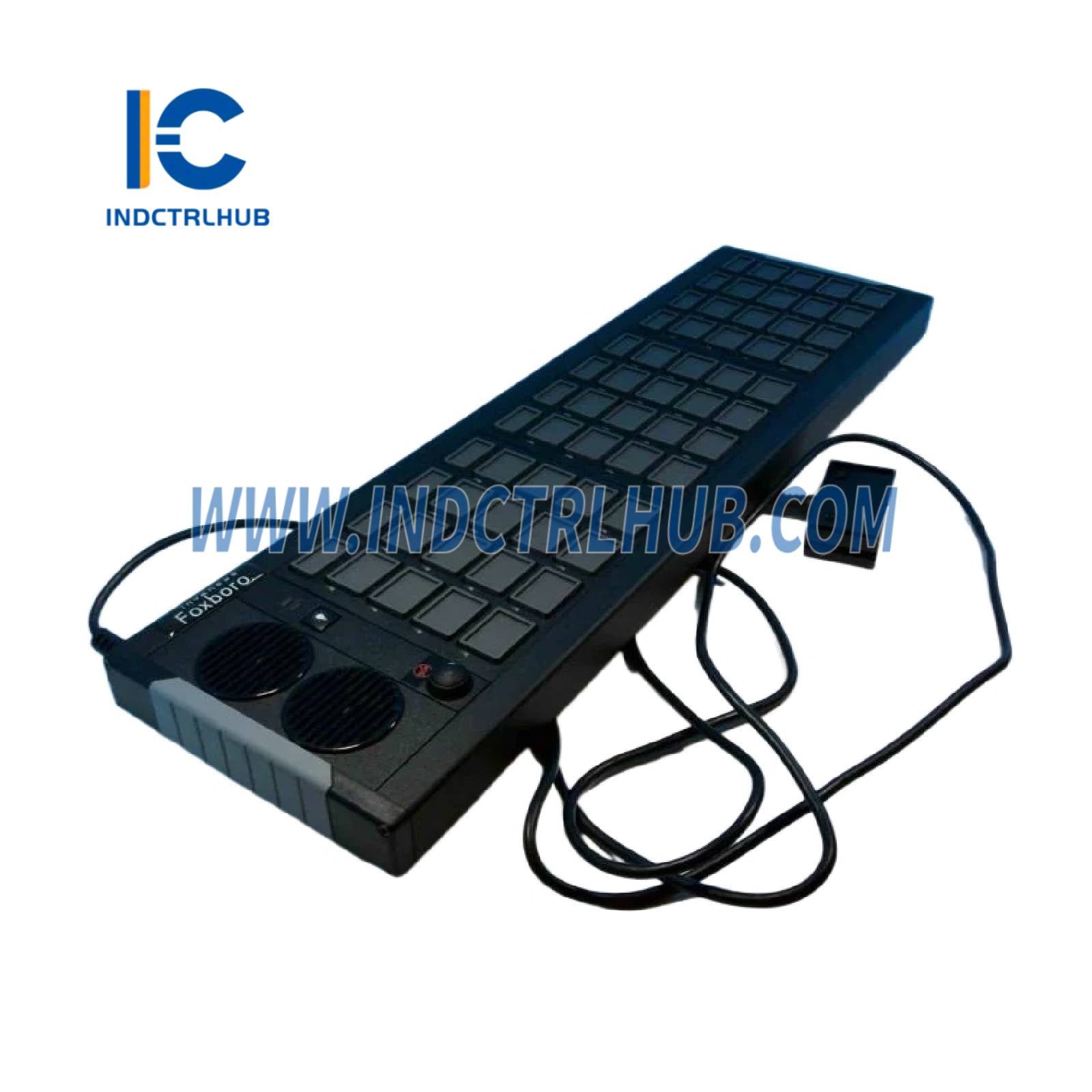

| סוג מוצר | מקלדת התראה USB |
| פונקציה | מספק פלט דרך נורות התראה ואלרמות קוליות, וקלט דרך מתגי מקשים לאינטראקציה עם המפעיל |
| תאימות מערכת | תחנות עבודה/שרתים Foxboro Evo או I/A Series עם Windows 7 או Windows Server 2008 R2 |
| מסמך מקושר | PSS 31H-4USBKBD |
מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| פריסת מקשים | 48 זוגות LED/מתג (5 שורות של 12 מקשים, כולל 12 מקשי מאקרו בחלק העליון ללא LED) |
| מפתחות נוספים | מקש השתקת צפירה (מואר), מקש בדיקת מנורה (מואר, מעל מקש השתקת צפירה) |
| מצבי LED | ניתן להתאמה: אדום, צהוב, ירוק, או כבוי (ללא צבע); מצבים (פועל, כבוי, מהבהב) נשלטים על ידי תוכנת תחנת העבודה |
| פונקציית מתג | כל מתג מפעיל תצוגות או תגובות מפעיל שהוגדרו מראש |
| תוויות | תוויות פוליאסטר מוכנסות לשקע מתחת למגן פלסטיק שקוף על כל מקש |
| ריליי אזעקה | ריליי דו-קוטבי: קוטב אחד מפעיל מכשיר חיצוני (למשל, צפירת אזעקה), הקוטב השני לבדיקת עצמית פנימית לאימות תפקוד הריליי |
| אזעקת שמע | גבהים מרובים להבחנה בין אזעקות מערכת/תהליך; שקע פלט שמע חיצוני למגבר/רמקולים שמסופקים על ידי הלקוח |
| אות פלט שמע | - התנגדות יציאה: 1200 אוהם נומינלי - רמה נומינלית: 0.437 עד 0.133 Vrms (עוצמה מקסימלית למינימלית) - משרעת שיא: 0.437 Vpk (גל מרובע) - משרעת שיא לשיא: 0.872 Vpp |
| חיבור | USB Type A דרך כבל Micro USB זכר ל-USB סטנדרטי זכר באורך 0.5 מ' (1.6 רגל); תומך במרכז USB; חיבורים מורחבים עד 30.5 מ' (100 רגל) עם ערכות (P0923DY, P0923DZ) |
| ערכת חיבור מורחבת | - P0923DY (120 V AC): כולל P0923DX (מאריך USB סיב אופטי 30.5 מ'), P0928EH (מרכז USB עם 7 יציאות וספק כוח 100-120 V AC), רפידות קצף להרכבה - P0923DZ (240 V AC): כולל P0923DX, P0928EH, P0923FJ (ספק כוח 240 V AC/5 V DC), P0800FJ (כבל קו Schuko), רפידות קצף להרכבה |
| דרישות מארח | Windows 7 או Windows Server 2008 R2; לא תואם לכרטיס סיריאלי או למודול ממשק GCIO |
| מגבלות | לא ניתן להתחבר דרך יחידת גרפיקה מרחוק (RGU); תחנות לא יכולות להשתמש בו זמנית במקלדות אנונציאטור ואנונציאטור/מספריות |
| משוב מקשים | משוב מישושי/שמיעתי חיובי לסגירת המתג |
מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| הרכבה | עצמאי או מותקן על תחנת עבודה/לוח |
| משקל | 1.27 ק"ג (3.80 ליברות) |
| מבנה | - מקלדת: מכנית מעוצבת עם תוספות כפתורים - בסיס: אלומיניום מוצק בציפוי אבקה עם כובעי פלסטיק מעוצבים בקצוות - רפידות רגליים: סנטופרין |
| כבל USB | 0.5 מ' (1.6 רגל), Micro USB זכר ל-USB סטנדרטי זכר, כלול |
מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | 0 עד 40°C (32 עד 104°F) |
| טמפרטורת אחסון | -40 עד +70°C (-40 עד 158°F) |
| לחות | 20% עד 80%, ללא עיבוי (אחסון ותפעול) |
| זיהום | כיתה G1 (קל) לפי תקן ISA S71.04 |
| שפיכות נוזלים | עמיד בפני שפיכות נוזלים וניקוי עם חומרי ניקוי עדינים לא שוחקים; מומלץ לנקות עם מטלית לחה נקייה |
| מיקום | מתאים למיקומים רגילים, עומד בסטנדרטים בטיחותיים לסכנות אש וחשמל |
עמידה ברגולציה
| סוג אישור | פרטים |
|---|---|
| פליטת EMC | CISPR 11, Class A |
| בטיחות | מעוצב למיקומים רגילים, עומד בסטנדרטים לסכנות אש וחשמל |
מפרטי מתח
| תכונה | מפרט |
|---|---|
| דרישות חשמל | 5 V DC ±5% בחיבור USB Type A |
| צריכת חשמל | 300 mA (מקסימום) |
תכונות נוספות
| תכונה | פרטים |
|---|---|
| פונקציית בדיקת מנורה | מדליק בו זמנית את כל נורות ה-LED לבדיקה |
| סאונד חיצוני | תומך במגבר/רמקולים לסאונד המסופקים על ידי הלקוח דרך שקע יציאה לסביבות רועשות |
מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0924TT (מקלדת מודיע USB) |
| רכיבים קשורים | - ערכות חיבור מורחבות: P0923DY (120 V AC), P0923DZ (240 V AC) |
