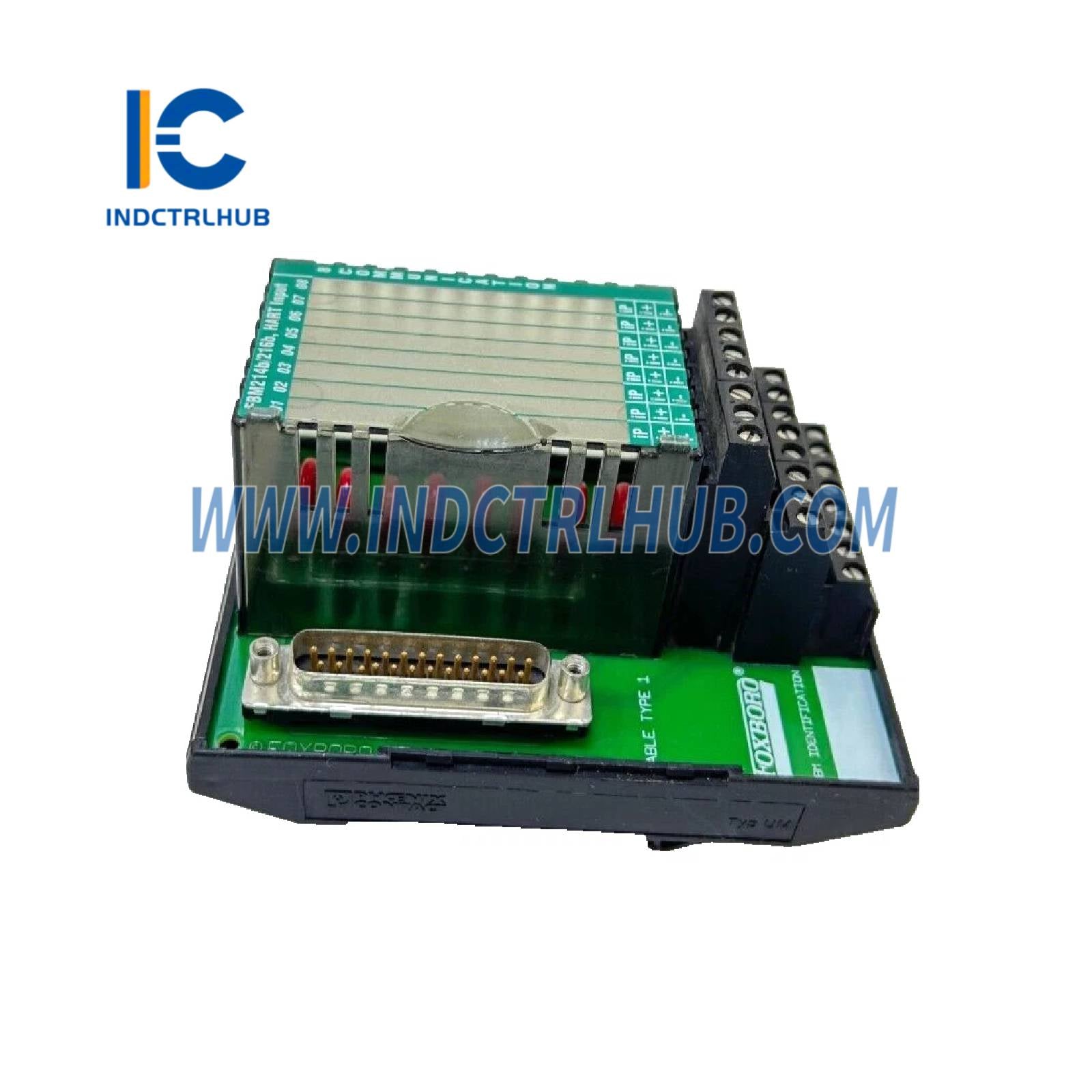

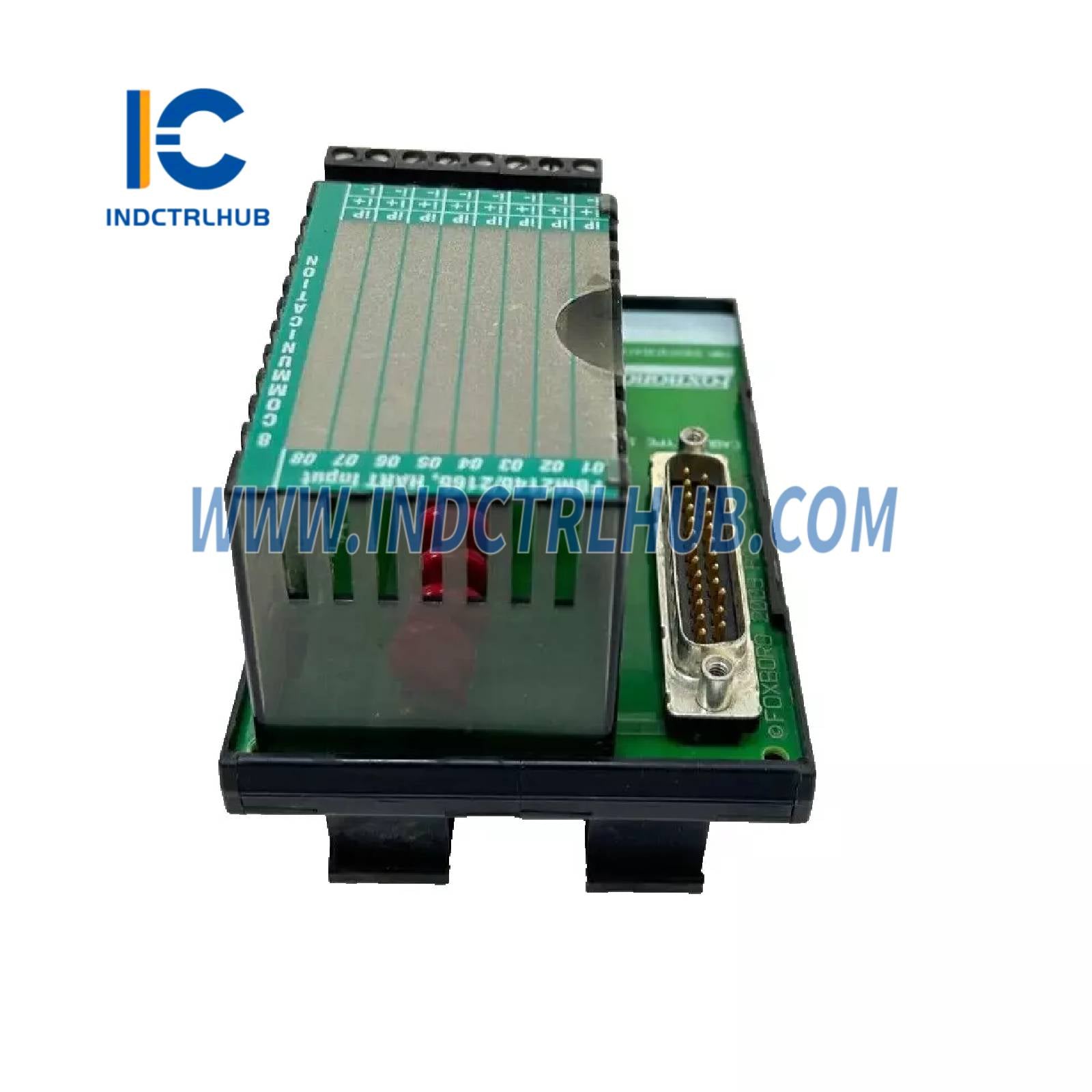

פרמטרי מוצר עבור P0924JH (הרכבת סיום עבור FBM216b)
📘 סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | Foxboro (של Schneider Electric) |
| מספר חלק | P0924JH (מוחלף על ידי RH924JH) |
| סוג מוצר | הרכבת סיום (TA) |
| פונקציה | מחבר אותות קלט שדה (8 ערוצים, 4 עד 20 mA אנלוגי עם או בלי HART) למודול קלט תקשורת HART רדונדנטי FBM216b דרך כבל סיום |
| תאימות מערכת | משמש עם FBM216b במערכת המשנה Foxboro Evo Standard 200 Series ובמערכת המשנה לשדרוג מודול שדה 100 Series Fieldbus |
| מסמך PSS קשור | PSS 31H-2S216 |
⚙️ מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| אות קלט | 8 ערוצי קלט, כל אחד תומך ב: - אות אנלוגי סטנדרטי 4 עד 20 mA - אות Digital HART Frequency Shift Keying (FSK) המוטמע על 4 עד 20 mA |

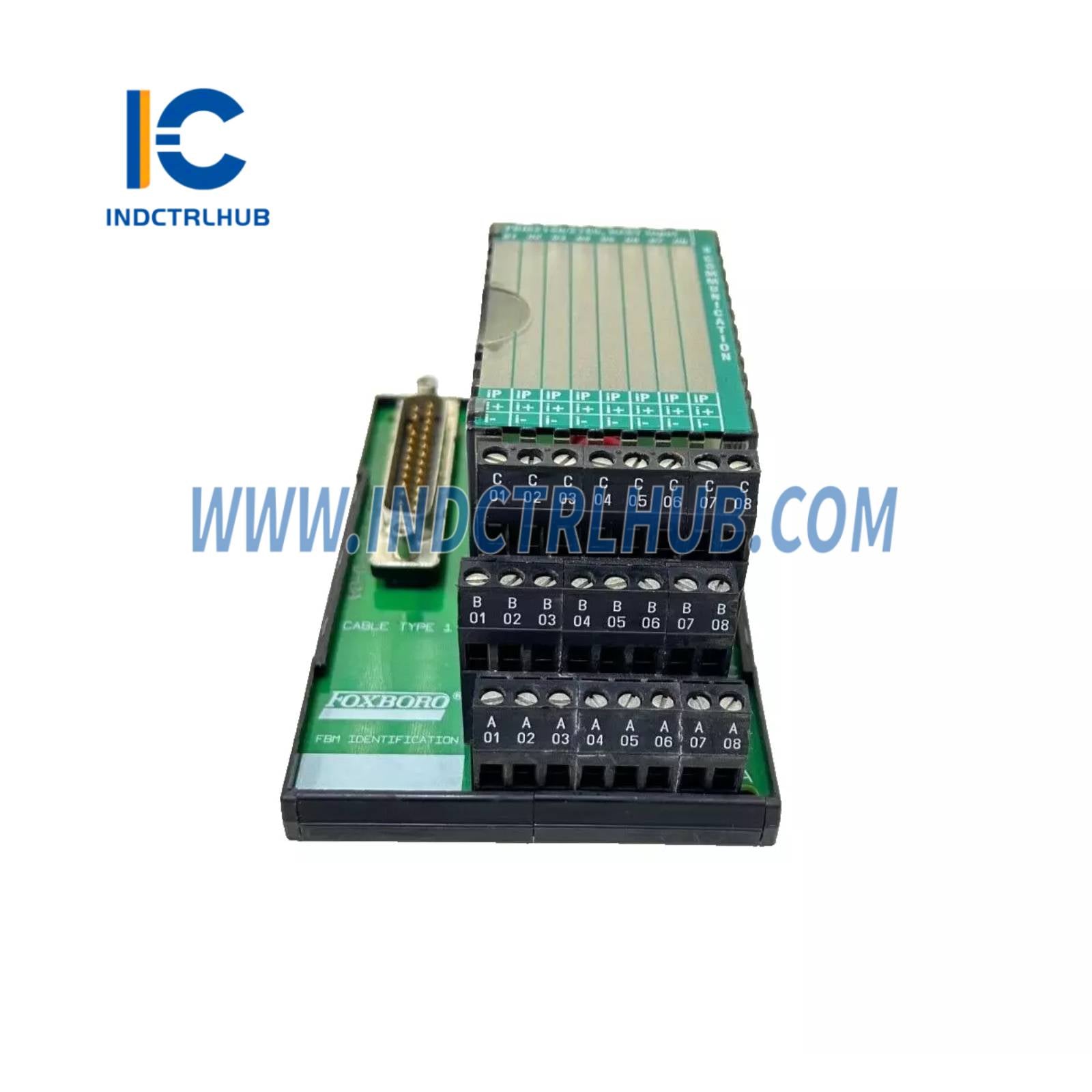

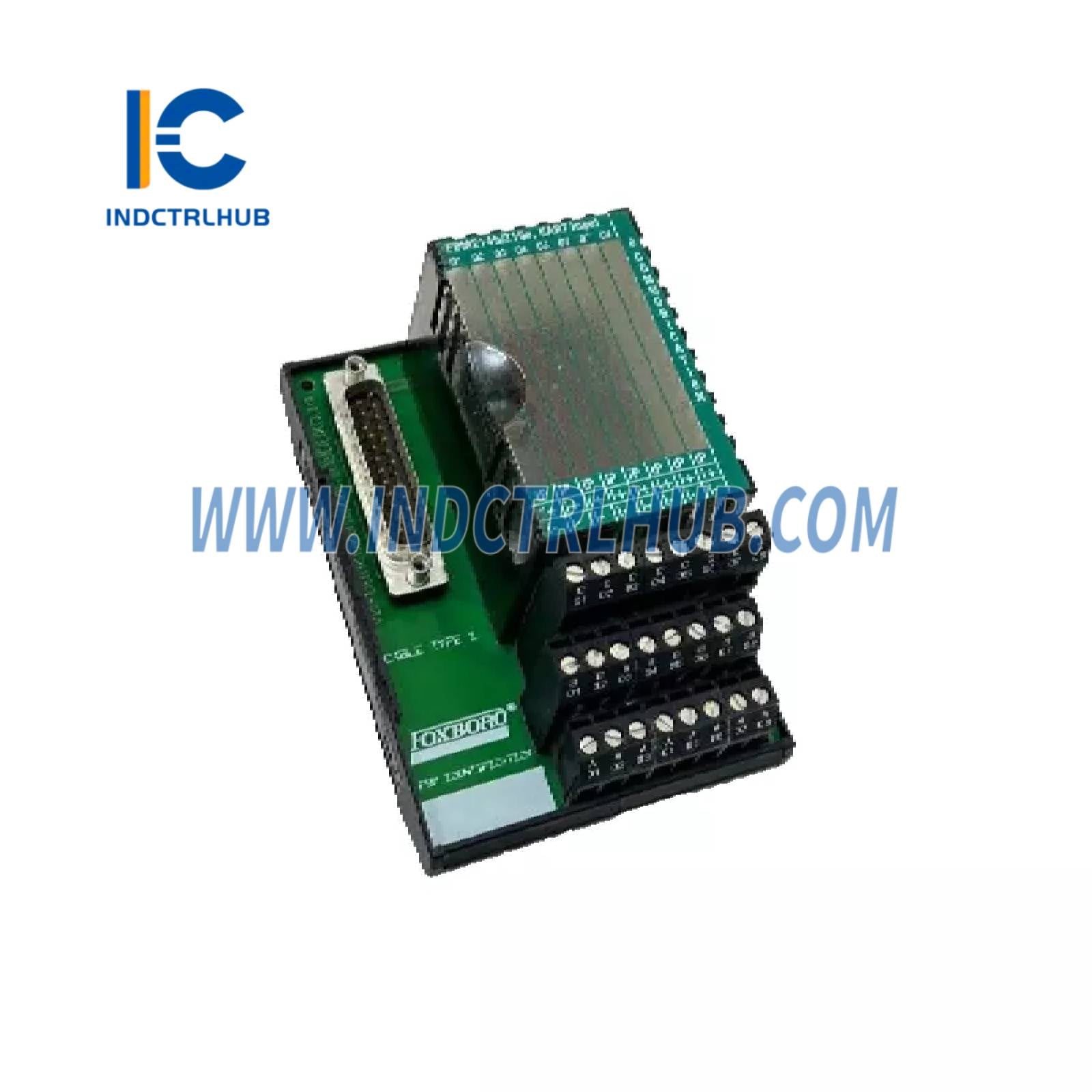

| סוג סיום | טרמינלים עם ברגי דחיסה |
| חומר | פוליאמיד (PA) |
| תמיכה בכוח לולאה | תומך במקלטים מופעלים פנימית לכל ערוץ (מ-FBM216b, 24 V DC ± 10%, 18.5 V DC מינימום ב-20.5 mA) או במקלטים מופעלים חיצונית |
| דרישת Cable Balun | נדרש (CBM-4, RH903SV, מחליף את P0903SV) בעת שימוש באספקת כוח חיצונית משותפת לשני ערוצים או יותר למניעת הפרעות בתקשורת HART |
| התנגדות קלט | תורם להתנגדות הקלט הכוללת: - מופעל חיצונית: 282 Ω (כולל TA ומתאם רדונדנטי) - מופעל פנימית: 302 Ω (כולל TA ומתאם רדונדנטי) |
| התנגדות לולאה | מספק התנגדות מספקת לתמיכה ב-HART Hand-Held Terminal או ב-PC20 Intelligent Field Device Configurator (PSS 2A-1Z3 E) |

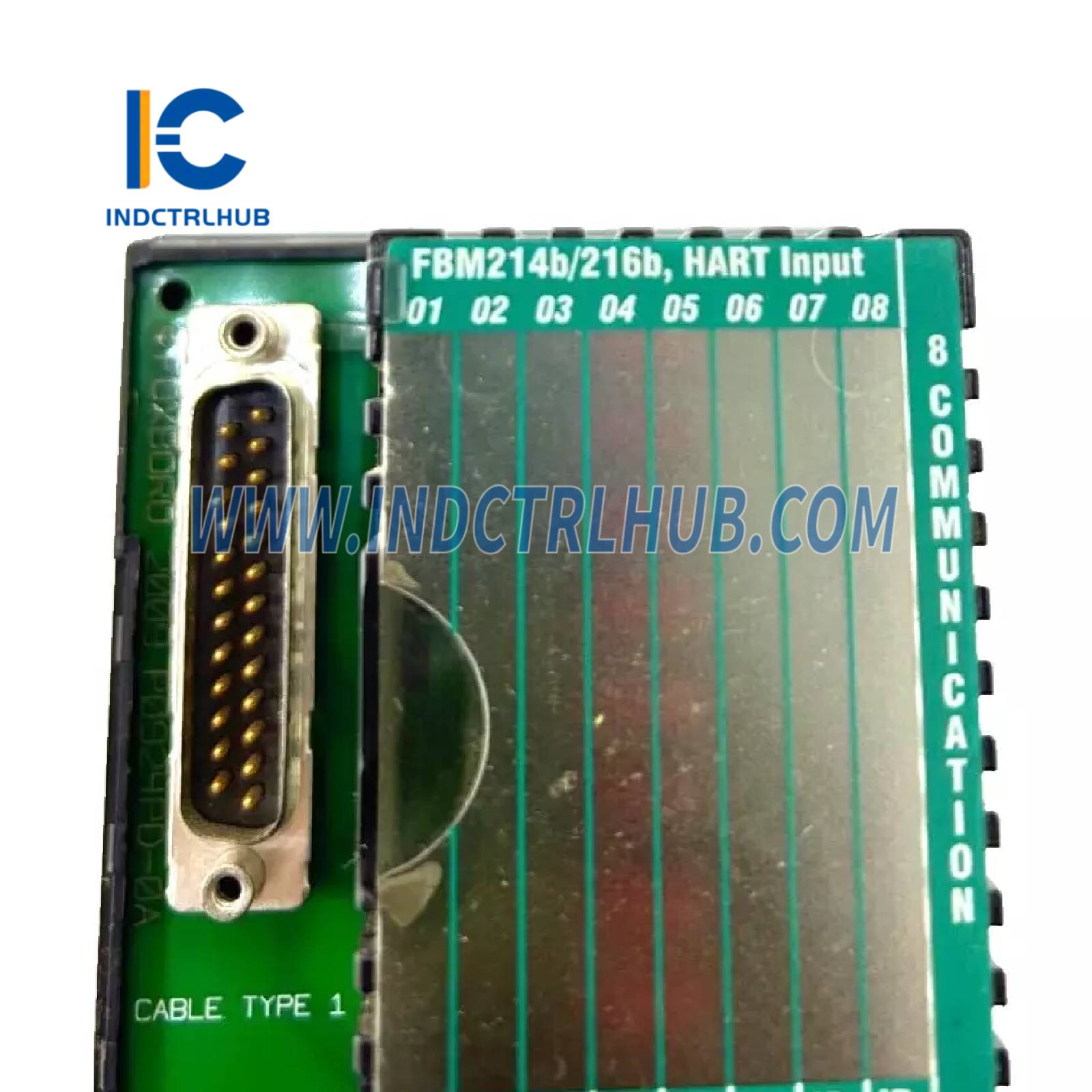

| סוג כבל סיום | סוג 1 (מחבר D-subminiature עם 37 פינים בקצה לוח הבסיס FBM, מחבר D-subminiature עם 25 פינים בקצה TA) |
| אורכי כבל | עד 30 מ' (98 רגל), זמין באורכים: 0.5 מ', 1.0 מ', 2.0 מ', 3.0 מ', 5.0 מ', 10.0 מ', 15.0 מ', 20.0 מ', 25.0 מ', 30.0 מ' |
| חומרי כבל | פוליאוריתן (P/PVC) או Low Smoke Zero Halogen (LSZH) |
| מספרי חלקי כבל | P/PVC: RH916DA, RH916DB, RH931RM, RH916DC, RH916DD, RH916DE, RH916DF, RH916DG, RH916DH, RH916DJ (מחליפים את P0916DA, P0916DB, P0903NX, P0916DC, P0916DD, P0916DE, P0916DF, P0916DG, P0916DH, P0916DJ) LSZH: RH928AA, RH928AB, RH928AC, RH928AD, RH928AE, RH928AF, RH928AG, RH928AH, RH928AJ, RH928AK (מחליפים את P0928AA, P0928AB, P0928AC, P0928AD, P0928AE, P0928AF, P0928AG, P0928AH, P0928AJ, P0928AK) |
📏 מפרטים פיזיים

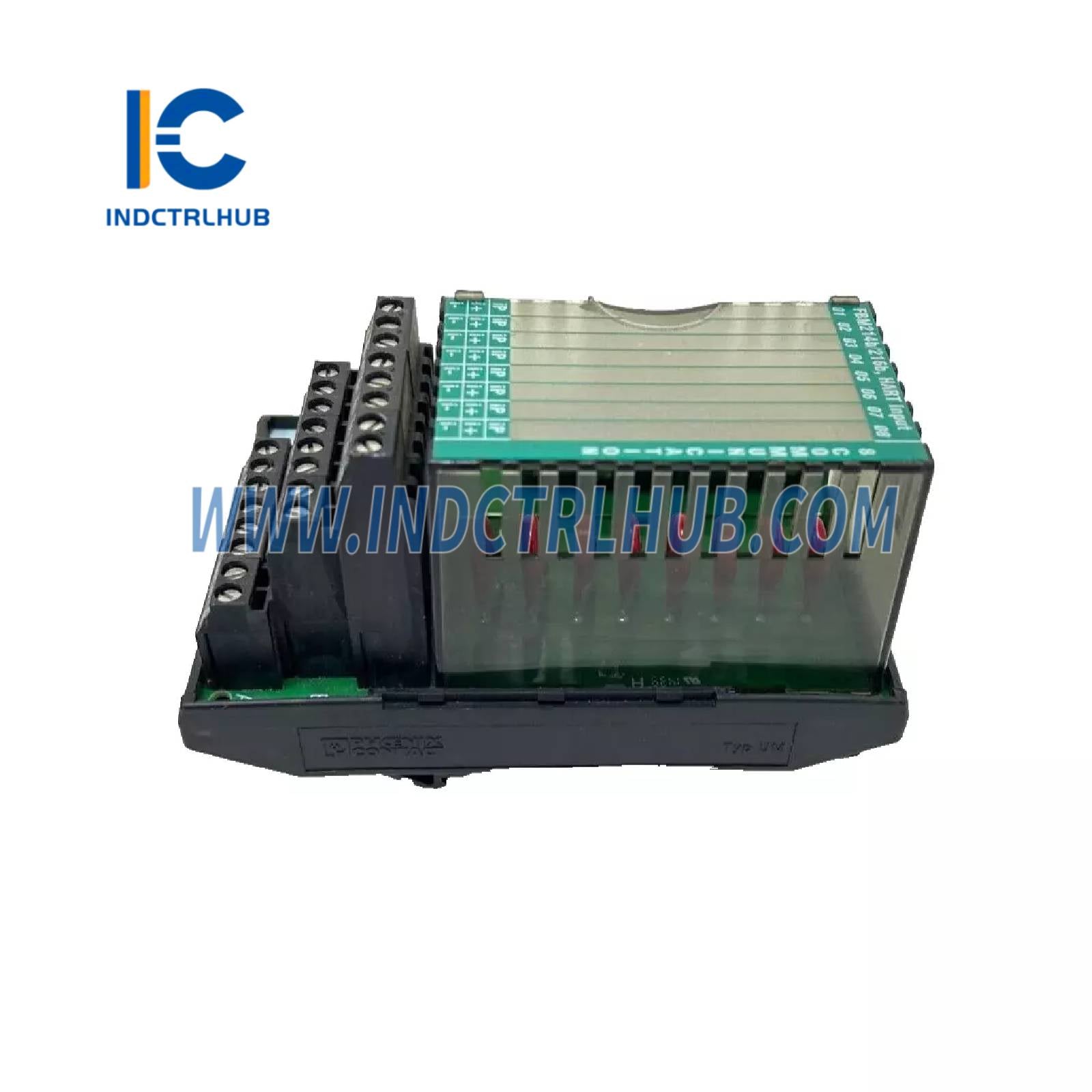

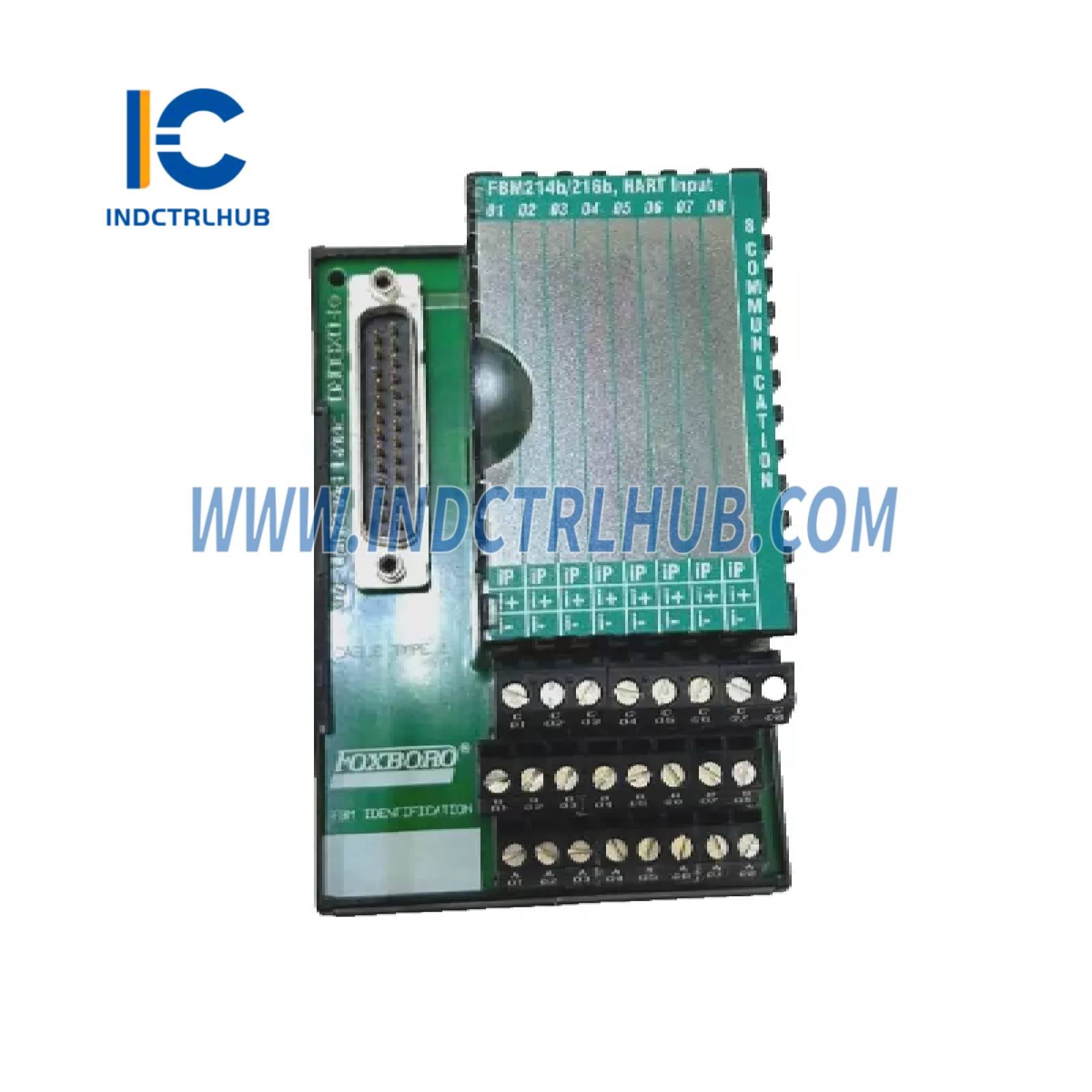

| תכונה | מפרט |
|---|---|
| הרכבה | מסילת DIN (תומך בסגנונות 32 מ"מ או 35 מ"מ) |
| משקל | 181 גרם (0.40 lb) בקירוב |
| ממדים | עיין בעמוד 13 של PSS 31H-2S216 (ממדים נומינליים לא מפורטים במפורש אך מוצגים בדיאגרמה; רוחב כולל לטעינת מסילת DIN, גובה מעל מסילת DIN) |
| חיווט שדה | גדלי חיווט מקובלים מסוג דחיסה: - מוליך מוצק: 0.2 עד 4 מ"מ² (24 עד 12 AWG) - מוליך מפוצל: 0.2 עד 2.5 מ"מ² (24 עד 12 AWG) - מוליך מפוצל עם טבעות: 0.2 עד 2.5 מ"מ² (עם או בלי קולר פלסטי) |
🌡️ מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | -20 עד +70°C (-4 עד +158°F) |
| לחות יחסית | 5 עד 95% (ללא עיבוי) |
| גובה הפעלה | -300 עד +3,000 מ' (-1,000 עד +10,000 רגל) |
| טמפרטורת אחסון | -40 עד +70°C (-40 עד +158°F) |
| גובה אחסון | -300 עד +12,000 מ' (-1,000 עד +40,000 רגל) |
| זיהום | מתאים לסביבות Class G3 (קשות) לפי ISA S71.04, EIA 364-65 Class III |
| רטט | 7.5 m/s² (0.75 g) מ-5 עד 500 הרץ |
✅ תאימות רגולטורית
| סוג אישור | פרטים |
|---|---|

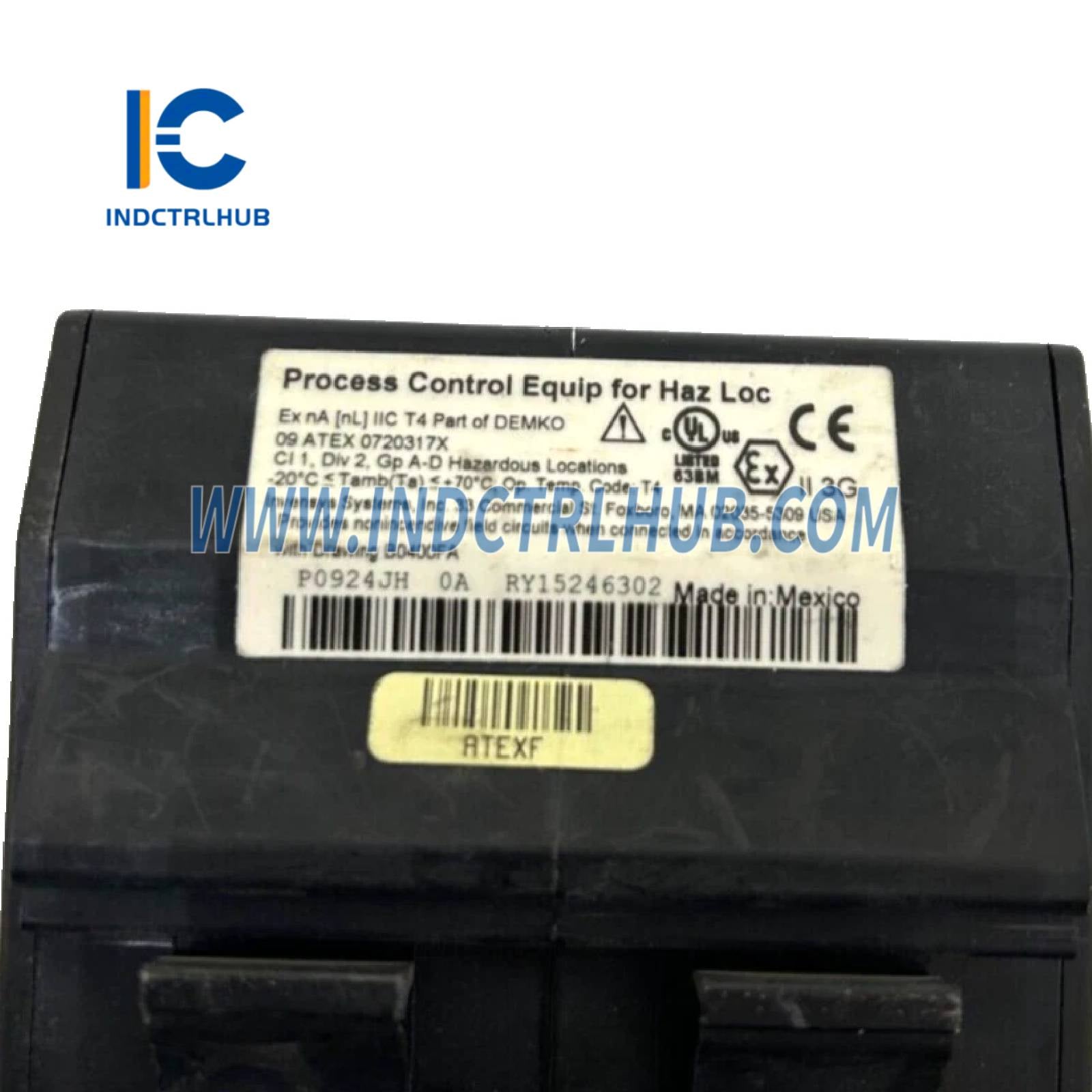

| אישור סוג 1 | רשום UL/UL-C עבור כיתה I, קבוצות A-D, מחלקה 2, T4 אזורי סיכון; מוסמך DEMKO Ex nA IIC T4 לאטמוספירות פוטנציאליות נפיצות באזור 2 |
| אישור סוג 2 | רשום UL/UL-C כמכשיר נלווה למעגלי שדה לא מסוכנים עבור כיתה I, קבוצות A-D, מחלקה 2; מוסמך DEMKO כמכשיר נלווה עבור קבוצה IIC, אזור 2; מעגלי שדה עומדים בדרישות אנרגיה מוגבלת כיתה 2 (60 V DC, 30 V AC, 100 VA או פחות) אם ציוד הלקוח עומד במגבלות כיתה 2 |
| ציות כללי | תואם ל: - הוראות EMC 2004/108/EC (לפני 20 באפריל 2016) ו-2014/30/EU (אחרי 20 באפריל 2016) לפי EN61326-1:2013 כיתה A - הוראת RoHS 2011/65/EU - מאושר מסוג ABS ומוסמך על ידי Bureau Veritas Marine לקטגוריית סביבה EC31 |
| תנאי שימוש | חייב להיות מותקן בהתאם למדריך המשתמש של תת-מערכת סדרת Standard ו-Compact 200 (B0400FA) |
🔧 תכונות נוספות
| תכונה | פרטים |
|---|---|
| חלק שהוחלף | P0924JH מוחלף על ידי RH924JH |
| תמיכה במערכת מיותרת | מתחבר לזוג FBM216b מיותר דרך מתאם מיותר (P0924DT, מוחלף על ידי RH924DT), ומבטיח פעולה רציפה במהלך החלפת המודול |
| אינטגרציה מערכתית | תואם למערכת המשנה לשדרוג מודול Fieldbus סדרה 100 עבור קלט/פלט שדה מיותר ממכשירי HART |
| כיול | אין צורך בכיול עבור הרכבת הסיום |
📦 מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0924JH (מוחלף על ידי RH924JH) |
| כמות | נדרש אחד לזוג FBM216b מיותר |
| רכיבים קשורים | משמש עם FBM216b (RH927AJ, מחליף את P0927AJ), מתאם מיותר (P0924DT, מוחלף על ידי RH924DT), וכבלי סיום מסוג 1 (P/PVC או LSZH) |
