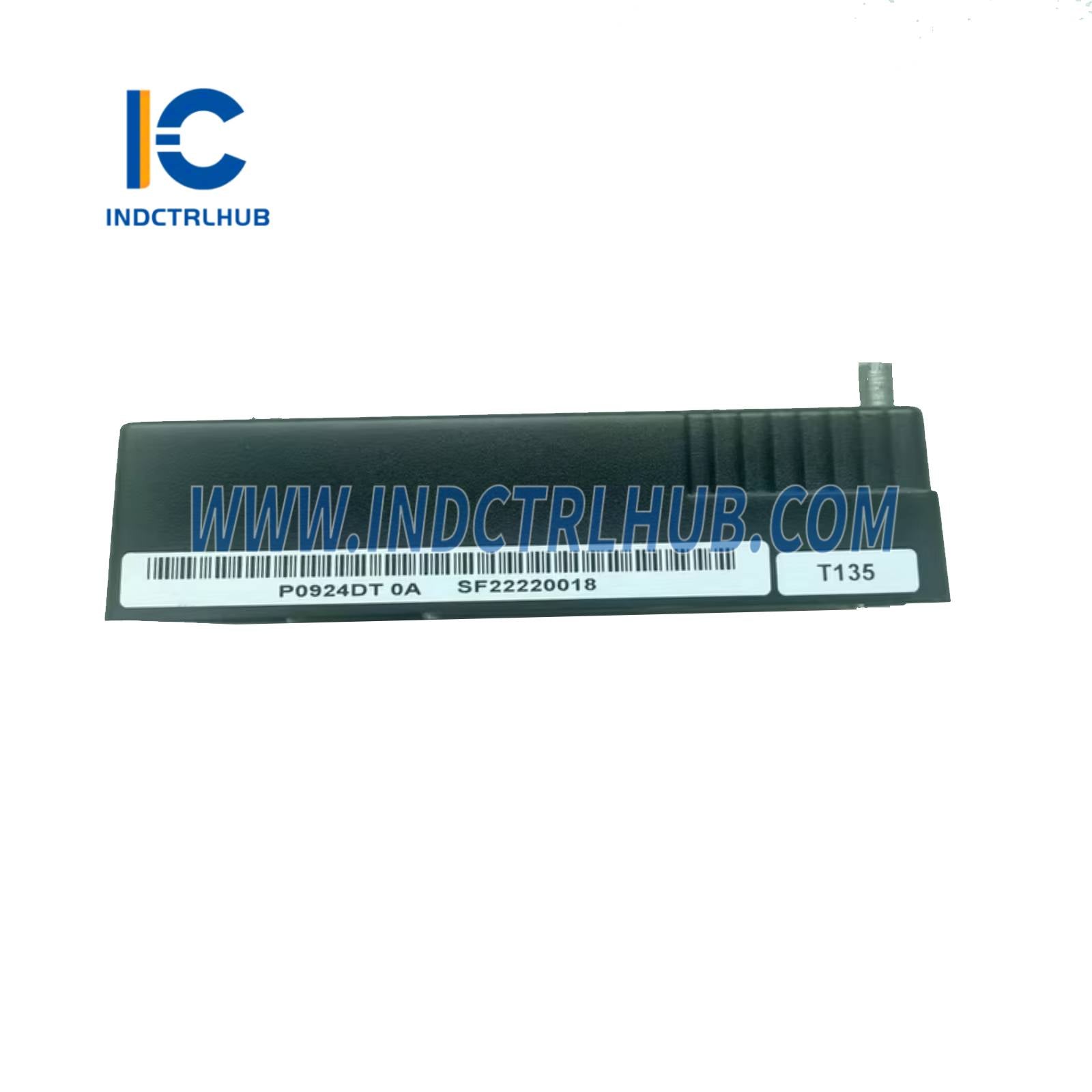

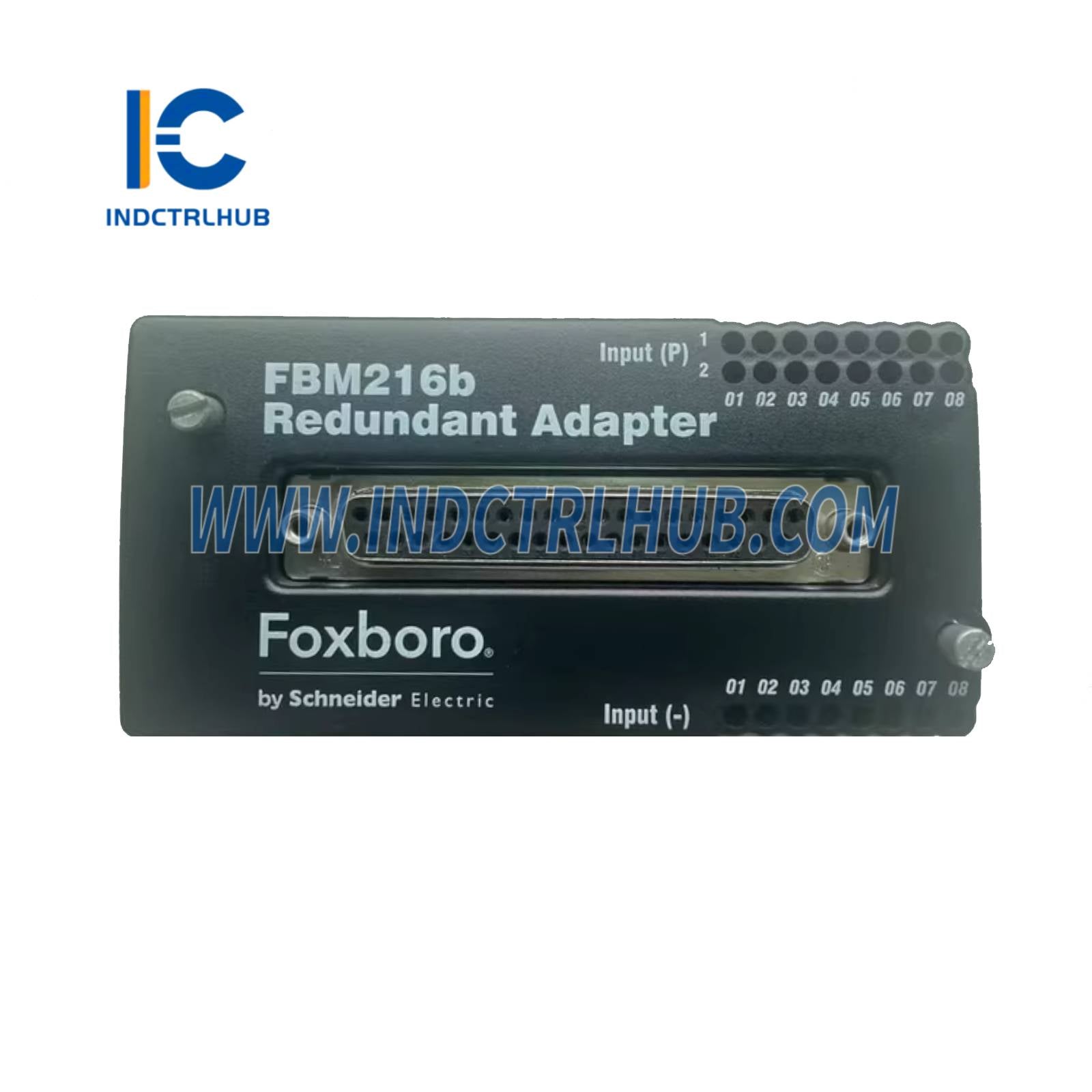

פרמטרי מוצר עבור P0924DT (מתאם מיותר ל-FBM216b)
📘 סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | Foxboro (של Schneider Electric) |
| מספר חלק | P0924DT (הוחלף על ידי RH924DT) |
| סוג מוצר | מתאם מיותר |
| פונקציה | מחבר זוג מודולי FBM216b להרכבת סיום יחידה (TA) לפעולה מיותרת, משלב כניסות שדה ואספקות כוח |
| תאימות מערכת | משמש עם מודול קלט תקשורת HART מיותר FBM216b במערכת משנה Foxboro Evo Standard 200 Series |
| מסמך PSS קשור | PSS 31H-2S216 |
⚙️ מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| מטרה | מאפשר רדונדנס על ידי חיבור שני מודולי FBM216b (מאסטר וטרקר) ל-TA יחיד, להבטחת פעולה רציפה במקרה של כשל במודול אחד |
| טיפול באותות קלט | משלב שמונה כניסות אנלוגיות מבודדות בנפרד של 4 עד 20 mA (עם או בלי אותות HART FSK) משני מודולי FBM216b ל-TA יחיד |
| טיפול באספקת כוח | ספקי כוח לכל ערוץ עם דיודה OR משני מודולי FBM216b כדי לספק כוח מיותר ללולאות המכשיר השדה דרך ה-TA |
| השפעת התנגדות הקלט | מתווסף להתנגדות הקלט הכוללת: - מופעל חיצונית: 282 Ω (כולל TA ומתאם) - מופעל פנימית: 302 Ω (כולל TA ומתאם) |
| התנגדות לולאה | מספק התנגדות לולאה מספקת לתמיכה ב-HART Hand-Held Terminal או ב-PC20 Intelligent Field Device Configurator (PSS 2A-1Z3 E) |
| תאימות | מעוצב לשימוש עם FBM216b ומספר חלק של TA RH924JH (מחליף את P0924JH) |
📏 מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| הרכבה | מתחבר לשני מחברי כבל סיום סמוכים בלוח הבסיס (מיקומים 1-2, 3-4, 5-6, או 7-8) כדי לספק חיבור כבל סיום יחיד ל-TA |

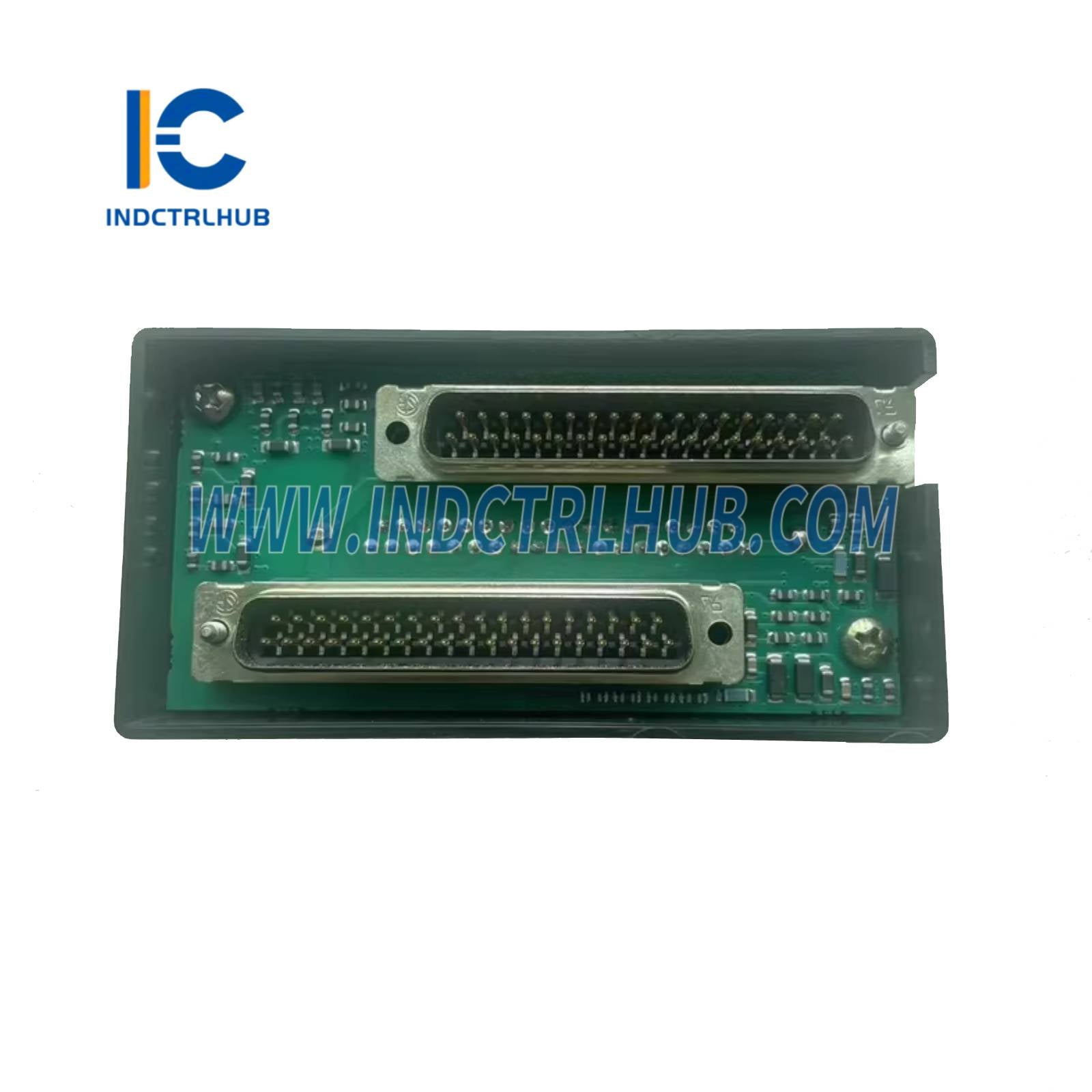

| חיבור כבל סיום | מתחבר לכבל סיום מסוג Type 1 יחיד (מחבר D-subminiature עם 37 פינים בקצה הלוח הבסיסי, מחבר D-subminiature עם 25 פינים בקצה ה-TA) |
| משקל | לא צויין במפורש (מניחים מינימלי, דומה למתאמים מיותרים אחרים בסדרה, למשל ~100-200 גרם בהתבסס על רכיבים קשורים) |
| חומר | לא צויין במפורש (מניחים שהוא עמיד, תואם לסביבות קשות Class G3, סביר להניח מאלומיניום או דומה בהתבסס על עיצוב FBM216b) |
✅ תאימות רגולטורית
| סוג אישור | פרטים |
|---|---|
| תאימות הקשרית | יורש תאימות מ-FBM216b ו-TA: - רשום UL/UL-C עבור Class I, Groups A-D, Division 2, T4 במקומות מסוכנים - מוסמך על ידי DEMKO Ex nA IIC T4 לאזור 2 לפי הוראות ATEX 94/9/EC (לפני 20 באפריל 2016) ו-2014/34/EU (אחרי 20 באפריל 2016) - עומד בדרישת EMC Directive 2004/108/EC (לפני 20 באפריל 2016) ו-2014/30/EU (אחרי 20 באפריל 2016) לפי EN61326-1:2013 Class A - עומד בדרישת RoHS Directive 2011/65/EU - מאושר מסוג ABS ומוסמך על ידי Bureau Veritas Marine לקטגוריית סביבה EC31 |
| תנאי שימוש | חובה להתקין לפי מדריך המשתמש למערכת משנה סטנדרטית וקומפקטית סדרה 200 (B0400FA) |
🔧 תכונות נוספות
| תכונה | פרטים |
|---|---|
| חלק שהוחלף | P0924DT הוחלף על ידי RH924DT |
| תמיכה במערכת מיותרת | מבטיח זמינות גבוהה על ידי אפשרות להחליף כל מודול FBM216b מבלי להפריע לקלטי השדה או לחשמל; הקלטים נשמרים על ידי המודול המיותר |
| אינטגרציה מערכתית | עובד עם תקשורת Fieldbus מיותרת של FBM216b במהירות 2 Mbps (נתיב A או B) ו-TA (RH924JH) לחיבור התקני שדה |
| תאימות כבלים | תומך בכבלי סיום מסוג 1 (P/PVC או LSZH, אורכים עד 30 מ') כפי שמפורט בטבלה 2 של PSS 31H-2S216 |
📦 מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0924DT (הוחלף על ידי RH924DT) |
| כמות | נדרש אחד לזוג FBM216b מיותר |
| רכיבים קשורים | משמש עם FBM216b (RH927AJ, מחליף את P0927AJ), TA (RH924JH, מחליף את P0924JH), וכבלי סיום מסוג 1 (למשל, RH916DA ל-RH916DJ עבור P/PVC, RH928AA ל-RH928AK עבור LSZH) |
