Product Description

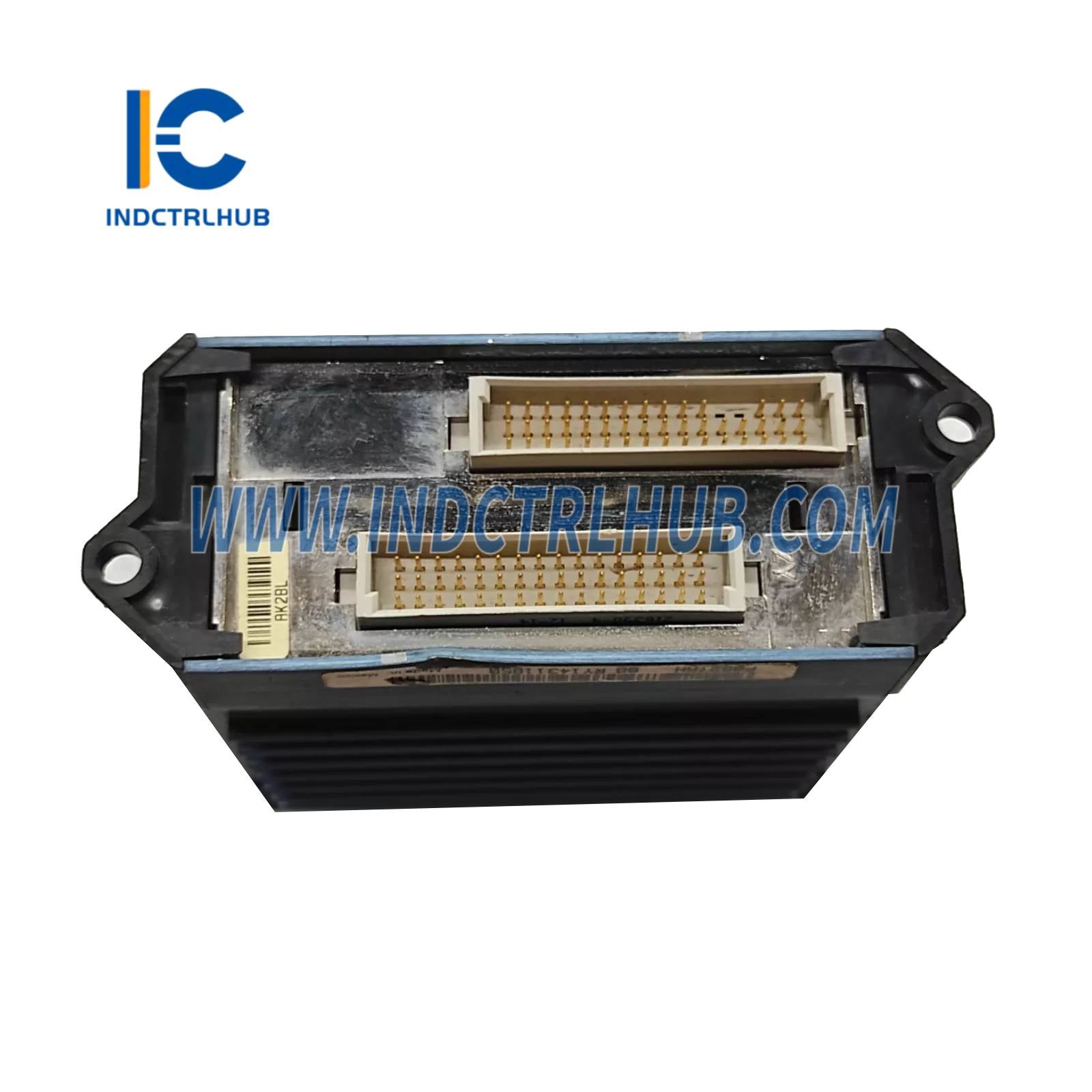

פרמטרי מוצר עבור P0922VT (מודול ממשק קלט תקשורת HART FBM214)
📘 סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | Foxboro (על ידי Invensys Process Systems) |
| מספר חלק | P0922VT |
| סוג מוצר | מודול ממשק כניסת תקשורת FBM214 HART |
| פונקציה | מספק שמונה ערוצי קלט לאותות אנלוגיים של 4 עד 20 mA או אותות HART דיגיטליים המונחים על גבי קלטים אנלוגיים של 4 עד 20 mA |
| תאימות מערכת | מערכת I/A Series, ממשק עם מודול תקשורת Fieldbus (FCM) או מעבד בקרה שדה (FCP) |
| מסמך PSS קשור | PSS 21H-2Z14 B4 |
⚙️ מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| סוג מודול | מודול ממשק כניסת תקשורת HART |
| ערוצי קלט | 8 ערוצים מבודדים בקבוצות, כל אחד מקבל: - אות אנלוגי סטנדרטי של 4 עד 20 mA - אות HART FSK דיגיטלי המונח על גבי 4 עד 20 mA |
| גרסת פרוטוקול HART | פרוטוקול HART v6 |
| תקשורת | נקודה לנקודה, מאסטר/סלייב, אסינכרוני, חצי-דו-כיווני, 1200 באוד |
| מהירות הודעה | 2 הודעות לשנייה |
| תקופת בלוק ECB המהירה ביותר | 500 מילישניות |
| מרחק מקסימלי | עד 3030 מ' (10,000 רגל), לפי מפרט שכבת הפיזית HART FSK HCF_SPEC-54, Rev 8.1 (פוחת עם מחסומי בטיחות פנימיים) |
| מתח תאימות | 18 V DC מינימום ב-20.5 mA |
| התנגדות חישה | 61.9 Ω נומינלי |
| התנגדות כניסה כוללת | 280 Ω מינימום |
| דיוק | ±0.03% מהטווח המלא (כולל אי-קוויות) |
| מקדם טמפרטורה | 50 ppm/°C |
| רזולוציה | 15 ביטים |
| קצב עדכון | 100 מילישניות |
| זמן אינטגרציה | 500 מילישניות |
| דחיית מצב משותף | >100 dB ב-50 או 60 הרץ |
| דחיית מצב רגיל | >35 dB ב-50 או 60 הרץ |
| התנגדות לולאה מקסימלית | 280 Ω (לא כולל מכשיר שדה) |
| ספק כוח לולאה | אספקת כוח משותפת 24 V DC ±10% לכל הערוצים (פנימי); אספקת כוח חיצונית אופציונלית (דורש מודול Cable Balun ל-2+ ערוצים) |
| הגנת הספק לולאה | מבודד גלוונית כקבוצה, מוגבל זרם (<30 mA, עד 85 mA במקרה של קצר), מווסת מתח |
| התנגדות כניסה | 280 Ω מינימום |
| בידוד | ערוצים אינם מבודדים זה מזה אך מבודדים גלוונית (אופטי וטרנספורמטור) כקבוצה מהאדמה ומהלוגיקת המודול; עמיד ל-600 V AC למשך דקה |
| תקשורת שדה | מתקשר דרך מודול Fieldbus מהיר 2 Mbps רזרבי (נתיב A או B) |
| פיזור חום | 4 W (מקסימום) |
🔌 דרישות חשמל
| תכונה | מפרט |
|---|---|
| טווח מתח כניסה | 24 V DC ±5% (רזרבי) |
| צריכת חשמל | 7 W (מקסימום) |
🌡️ מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | מודול: -20 עד +70°C (-4 עד +158°F) הרכבת סיום (PVC): -20 עד +50°C (-4 עד +122°F) הרכבת סיום (PA): -20 עד +70°C (-4 עד +158°F) |
| לחות יחסית | 5 עד 95% (ללא עיבוי) |
| גובה הפעלה | -300 עד +3,000 מ' (-1,000 עד +10,000 רגל) |
| טמפרטורת אחסון | -40 עד +70°C (-40 עד +158°F) |
| גובה אחסון | -300 עד +12,000 מ' (-1,000 עד +40,000 רגל) |
| זיהום | מתאים לסביבות Class G3 (קשות) לפי ISA S71.04, EIA 364-65 Class III |
| רטט | 7.5 m/s² (0.75 g) מ-5 עד 500 הרץ |
✅ תאימות רגולטורית
| סוג אישור | פרטים |
|---|---|
| תאימות אלקטרומגנטית (EMC) | תואם להוראת EMC האירופאית 89/336/EEC: - EN 50081-2 (פליטה) - EN 50082-2 (עמידות) - EN 61326 נספח A (רמות תעשייתיות) - CISPR 11 Class A - IEC 61000-4-2 (ESD: 4 kV מגע, 8 kV אוויר) - IEC 61000-4-3 (קרינה: 10 V/m, 80-1000 MHz) - IEC 61000-4-4 (EFT: 2 kV על I/O, חשמל, תקשורת) - IEC 61000-4-5 (הספק: 2 kV חשמל, 1 kV I/O, תקשורת) - IEC 61000-4-6 (מוליך: 10 V, 150 kHz-80 MHz) - IEC 61000-4-8 (מגנטי: 30 A/m, 50/60 Hz) |

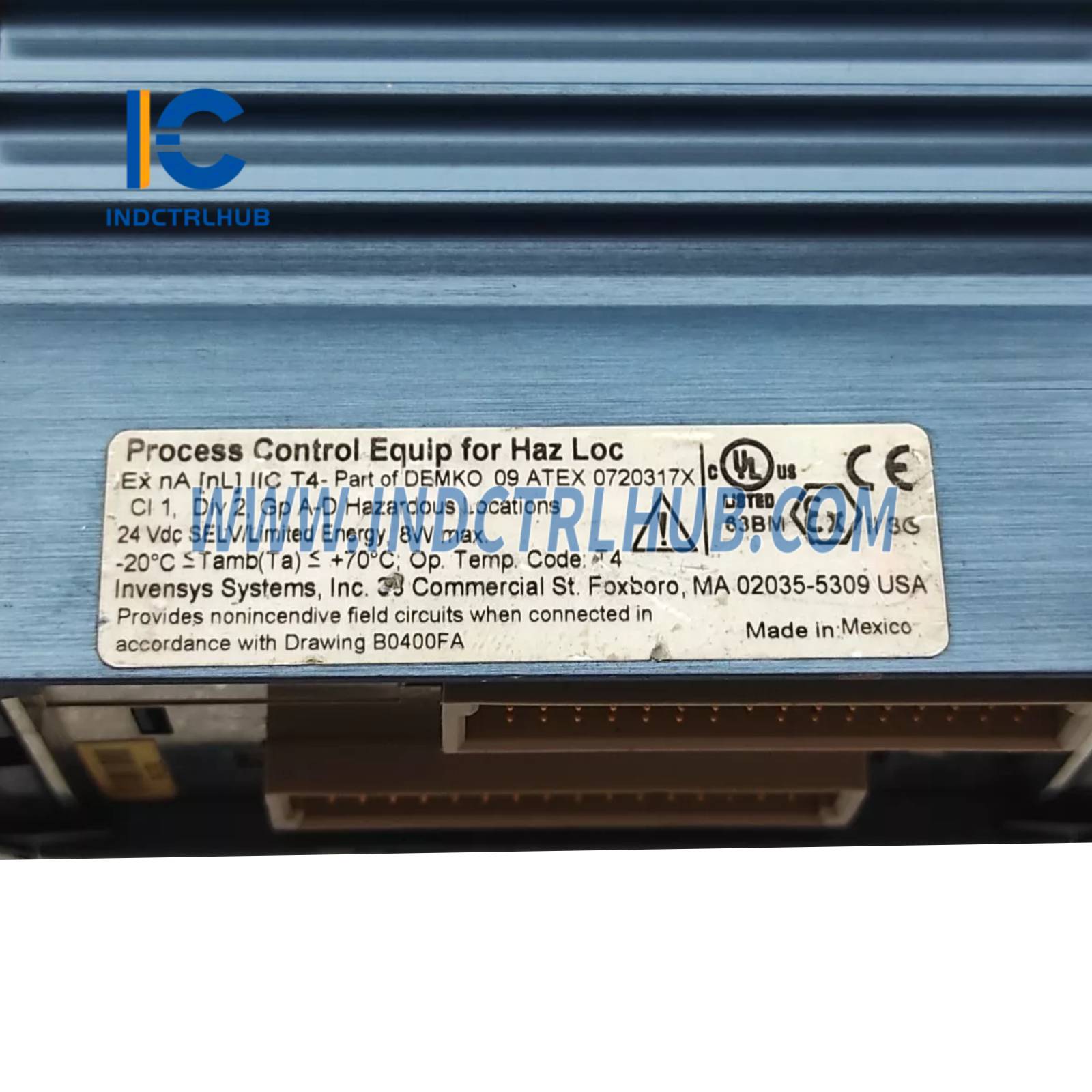

| בטיחות מוצר (UL) | רשום UL/UL-C עבור מערכות מבוססות מארז Class I, Groups A-D, Division 2, T4; רשום כמכשיר נלווה למעגלים לא מסוכנים במיקומים מסוכנים לפי מדריך המשתמש I/A Series (B0400FA); עומד בדרישות Class 2 (NFPA 70, CSA C22.1) כאשר מופעל על ידי FBM |
| ATEX (CENELEC) | מוסמך EEx nA IIC T4 למארז אזור 2; מוסמך כמכשיר נלווה למעגלי שדה לא מסוכנים באזור 2, קבוצה IIC לפי מדריך המשתמש I/A Series (B0400FA); עומד בדרישות תקנות המתח הנמוך 73/23/EEC והוראת ATEX 94/9/EC |
| כיול | אין צורך בכיול למודול או להרכבת סיום |
📏 מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| הרכבה (מודול) | מתקין על לוח בסיס מודולרי (רייל DIN או מדף 19 אינץ' עם ערכת הרכבה, לפי PSS 21H-2W6 B4) |
| הרכבה (TA) | מסילת DIN (32 מ"מ או 35 מ"מ) |
| מסה (מודול) | 284 גרם (10 אונקיות) בקירוב |
| מסה (TA) | דחיסה: כ-181 גרם (0.40 ליברות) משוער טבעת לוג: כ-249 גרם (0.55 ליברות) משוער |
| ממדים (מודול) | גובה: 102 מ"מ (4 אינץ'), 114 מ"מ (4.5 אינץ') עם לוגים רוחב: 45 מ"מ (1.75 אינץ') עומק: 104 מ"מ (4.11 אינץ') |
| ממדים (TA) | דחיסה: גובה 125 מ"מ (4.92 אינץ'), רוחב 76 מ"מ (2.99 אינץ'), עומק 72 מ"מ (2.83 אינץ') טבעת לוג: גובה 125 מ"מ (4.92 אינץ'), רוחב 76 מ"מ (2.99 אינץ'), עומק 72 מ"מ (2.83 אינץ') |
🔗 הרכבות סיום וכבלים
| תכונה | מפרט |
|---|---|
| מספרי חלקים של TA | PVC: P0916BX (דחיסה), P0926EA (טבעת לוג) PA: P0926TD (דחיסה) |
| סוג סיום | דחיסה (PVC/PA) או טבעת לוג (PVC) |
| סוג כבל TA | סוג 1 (מחבר D-subminiature זכר 25 פינים) |
| אישור TA | סוג 1: רשום UL/UL-C עבור Class I, Groups A-D, Division 2, T4; CENELEC EEx nA IIC T4 לאזור 2 סוג 2: מוסמך UL/UL-C ו-CENELEC כמכשיר נלווה למעגלי שדה לא מסוכנים |
| אורכי כבל | עד 30 מ' (98 רגל): 0.5 מ', 1.0 מ', 2.0 מ', 3.0 מ', 5.0 מ', 10.0 מ', 15.0 מ', 20.0 מ', 25.0 מ', 30.0 מ' |
| חומרי כבל | פוליאוריתן (P/PVC) או Hypalon/XLPE (H/XLPE) |
| מספרי חלקי כבל | P/PVC: P0916DA, P0916DB, P0931RM, P0916DC, P0916DD, P0916DE, P0916DF, P0916DG, P0916DH, P0916DJ H/XLPE: P0916VA, P0916VB, P0931RR, P0916VC, P0916VD, P0916VE, P0916VF, P0916VG, P0916VH, P0916VJ |
| חיווט שדה (דחיסה) | מוצק/מכיל חוטים: 0.2 עד 4 מ"מ² / 0.2 עד 2.5 מ"מ² (24 עד 12 AWG) מוליך מפוצל עם פערולים: 0.2 עד 2.5 מ"מ² |
| חיווט שדה (טבעת לוג) | מחברים #6 (9.5 מ"מ), 0.5 עד 4 מ"מ² (22 עד 12 AWG) |
🔧 תכונות נוספות
| תכונה | פרטים |
|---|---|

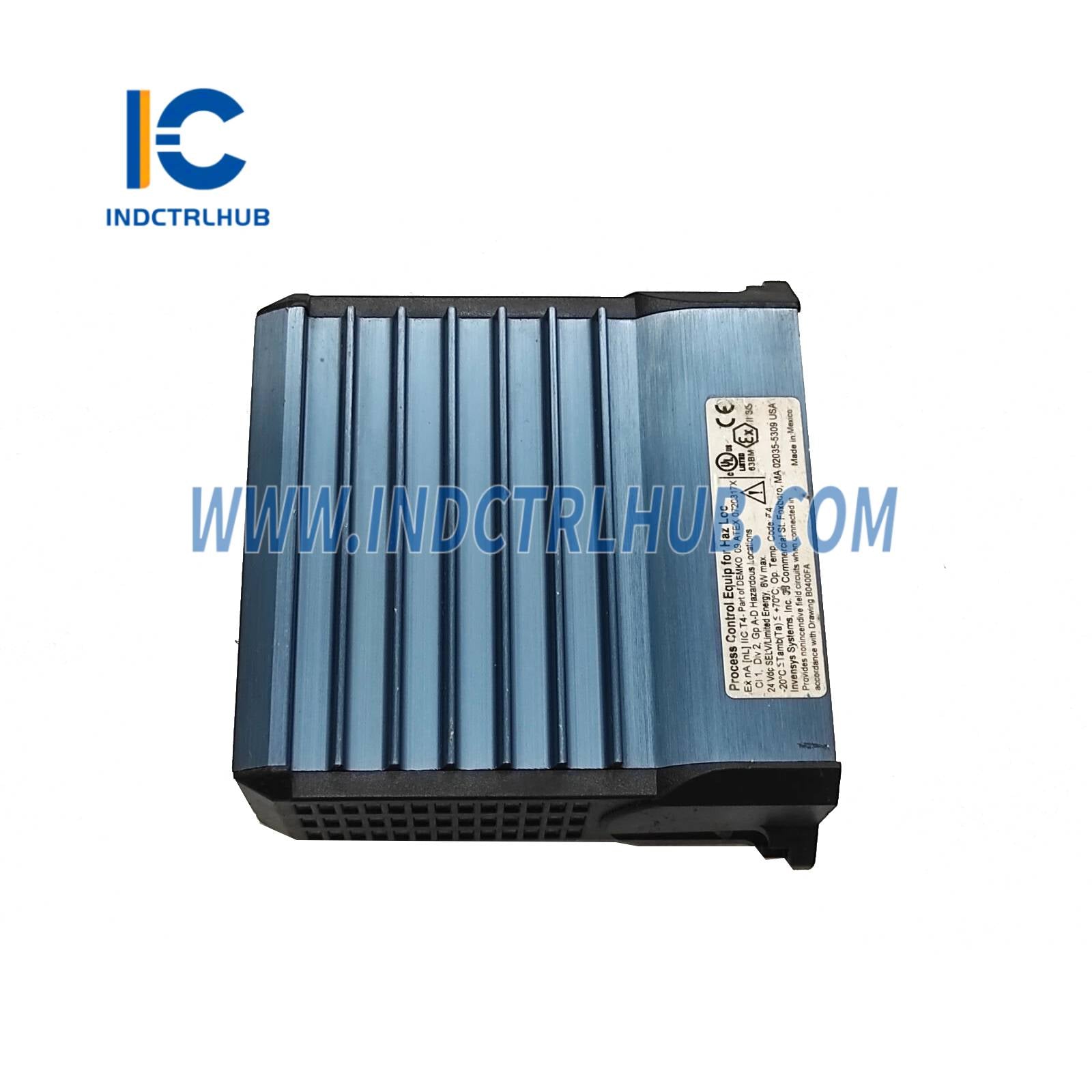

| עיצוב קומפקטי | חיצוני אלומיניום מוצק להגנה על המעגל |

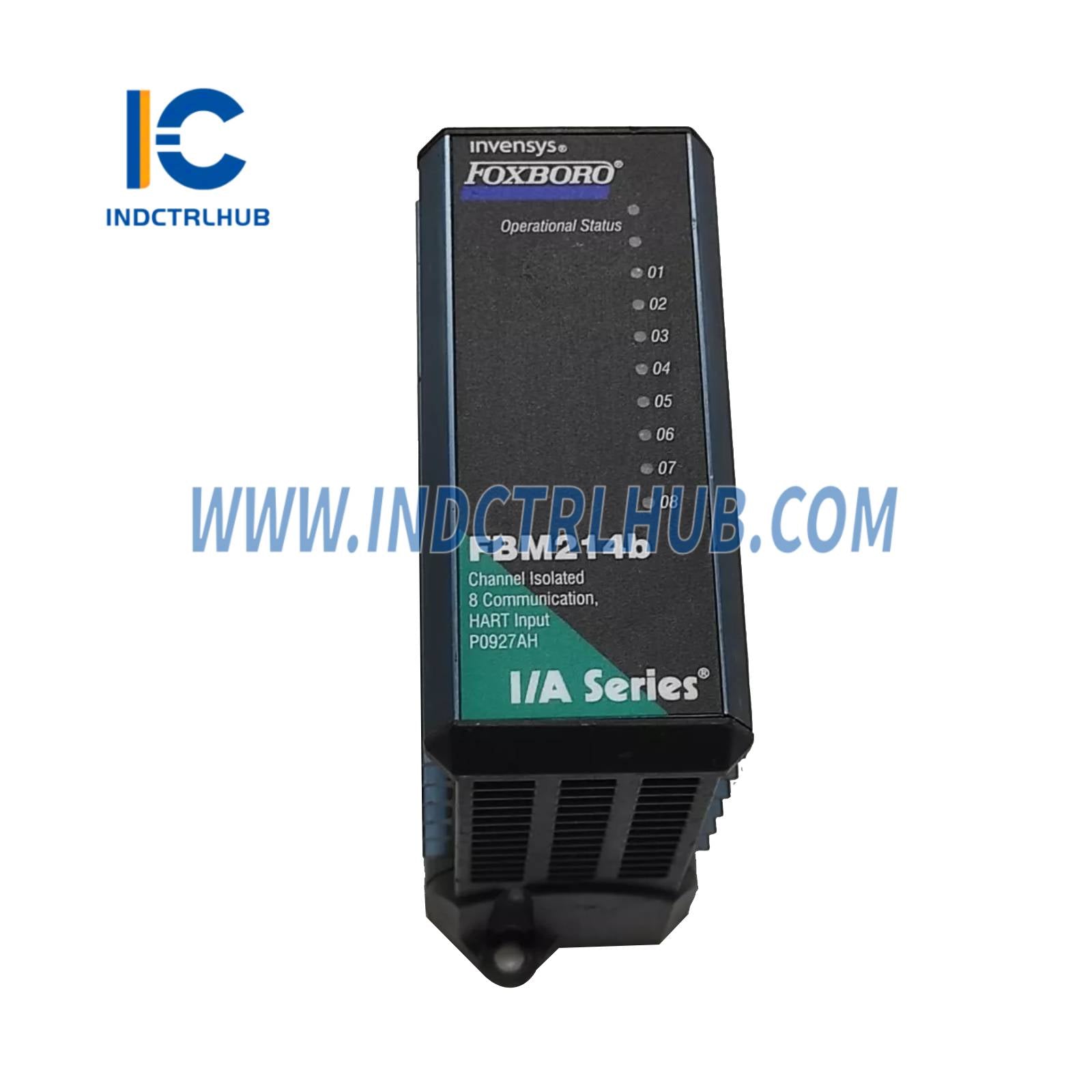

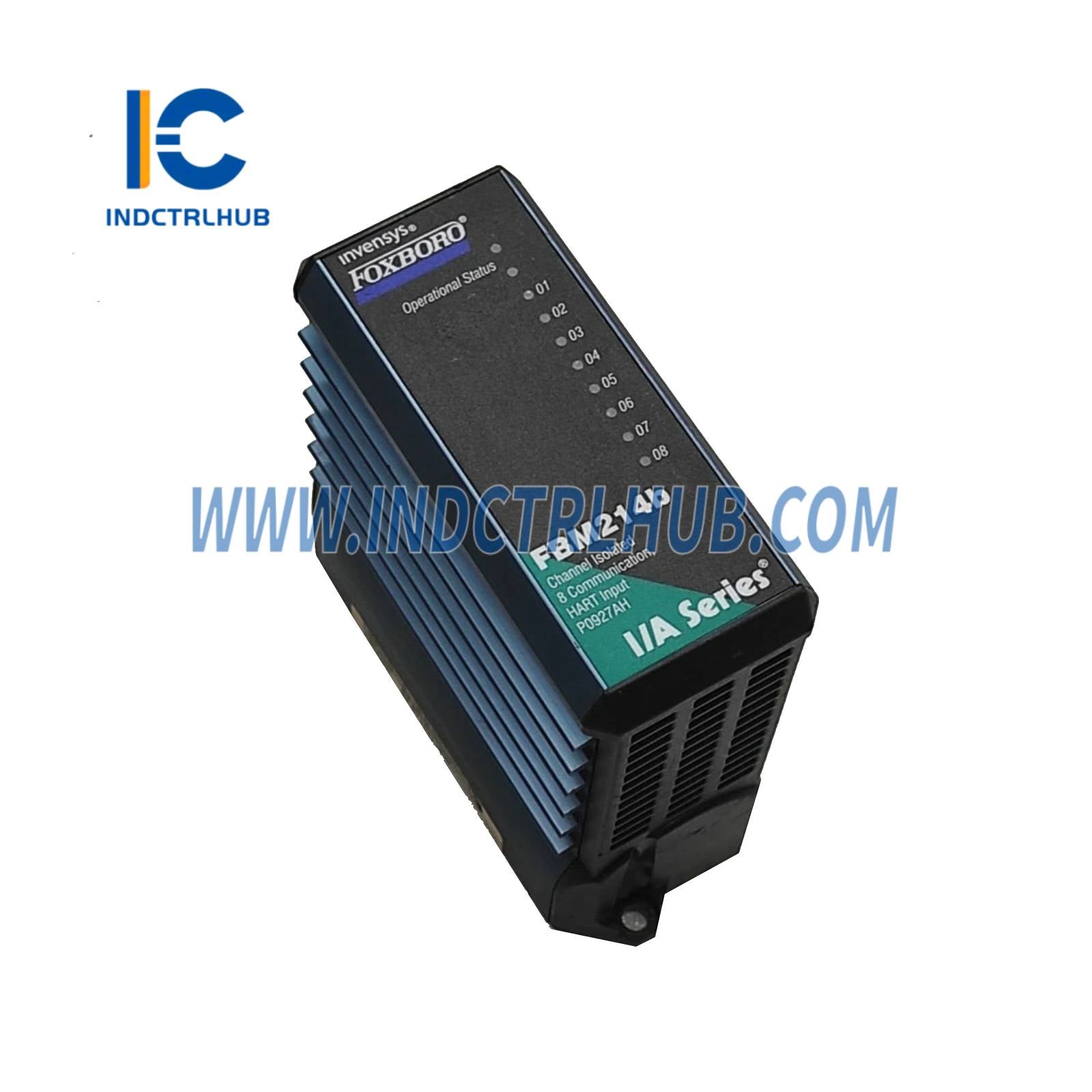

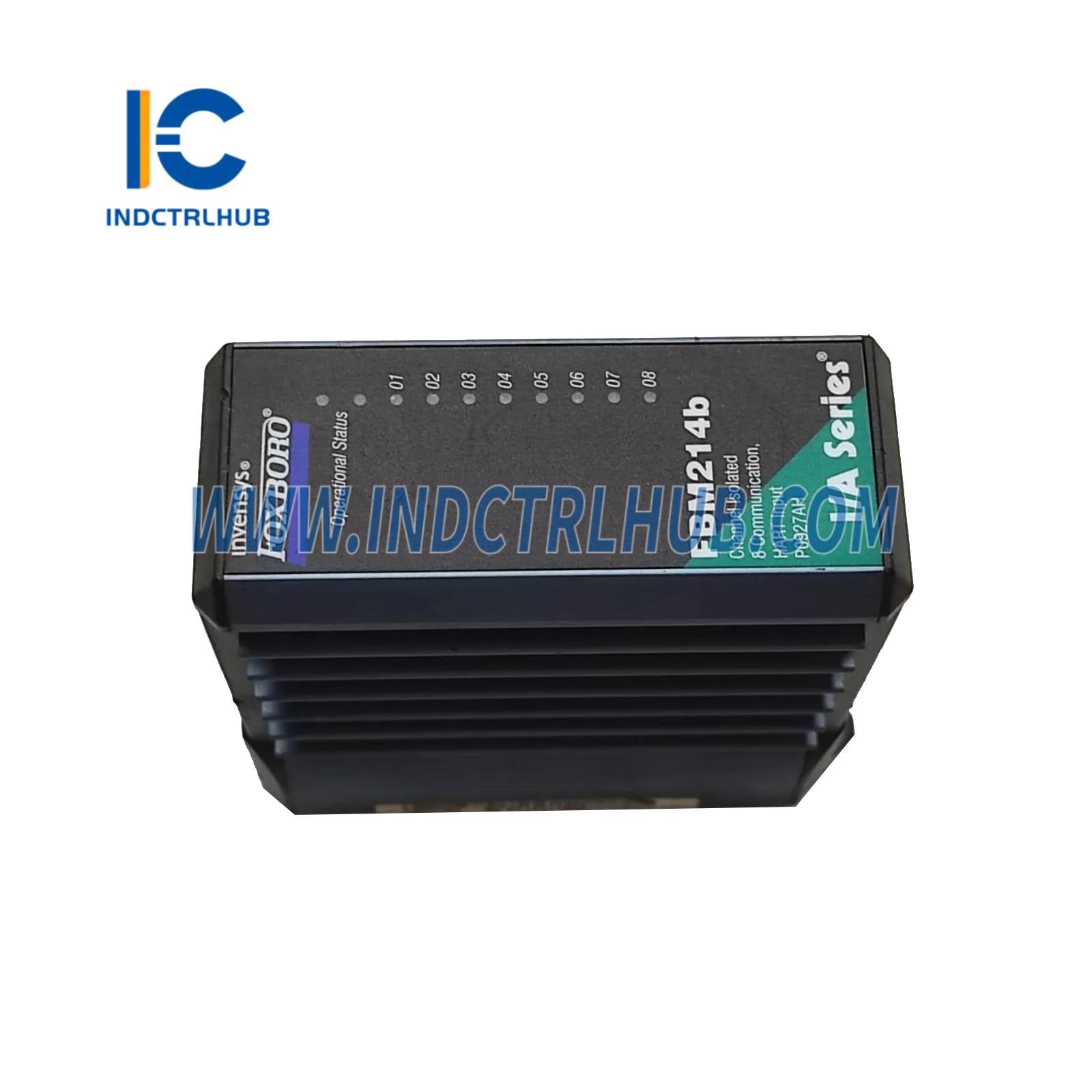

| מחווני מצב חזותיים | נורות LED למצב תפעולי ופעילות תקשורת ערוץ |
| הסרה/החלפה | ניתן להסיר/להחליף ללא ניתוק חיווט שדה, כוח או תקשורת |
| מודול באלון כבל | נדרש לספק כוח חיצוני עם 2+ ערוצים למניעת הפרעות |
| פקודות HART | תומך בפקודות אוניברסליות, שגרתיות וייעודיות למכשיר דרך Intelligent Field Device Configurator (IFDC, PSS 21S-8A3 B3); ללא מצב פיצוץ |
| המרת Sigma-Delta | המרה אנלוגית-לדיגיטלית מדויקת מאוד לכל ערוץ |
📦 מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0922VT (מודול FBM214) |
| מספרי חלקים של TA | P0916BX, P0926EA, P0926TD (ראה סעיף הרכבות סיום) |
| תנאי שימוש | חייב להיות מותקן בהתאם למדריך המשתמש של מערכת I/A Series DIN Rail Mounted Subsystem (B0400FA) |
