Product Description

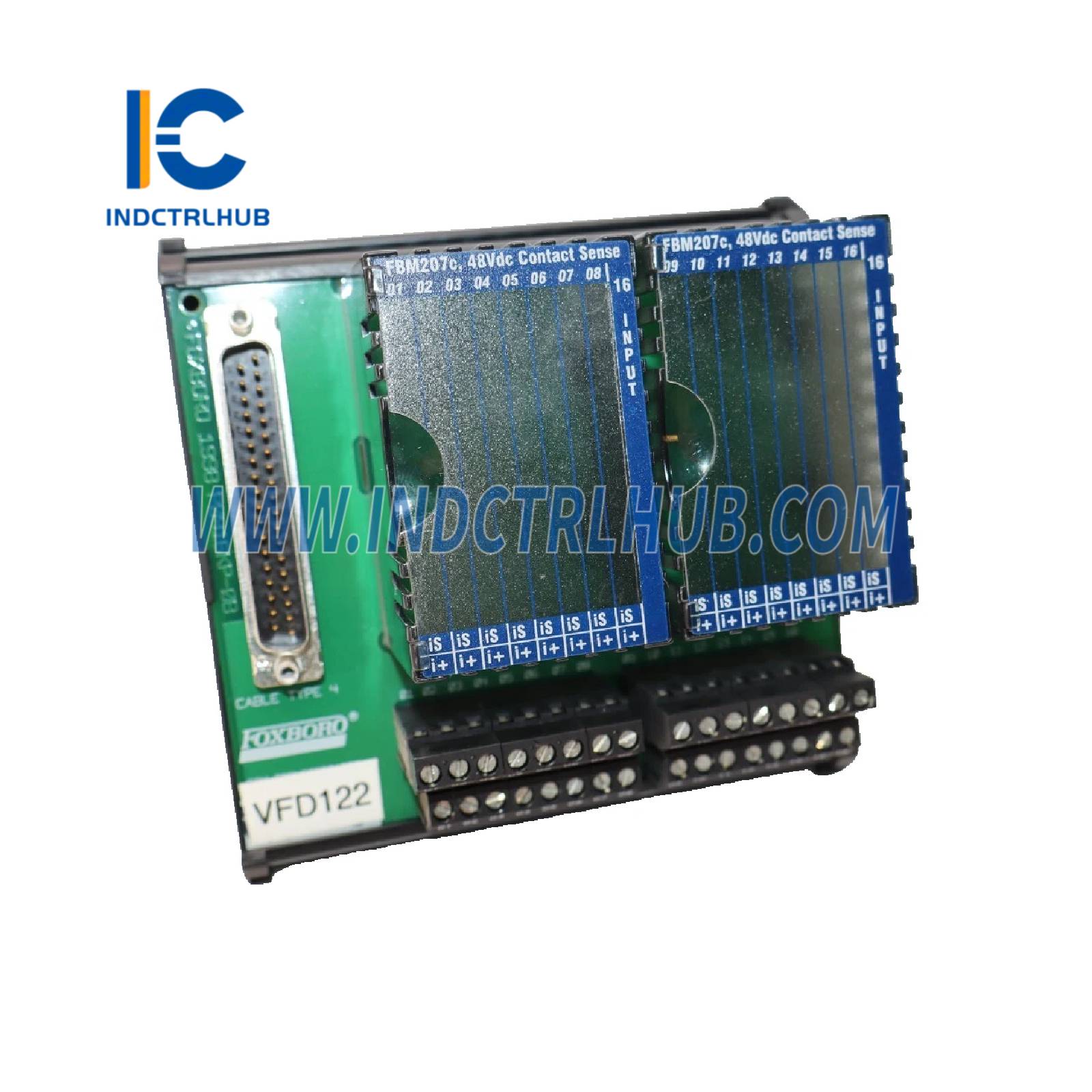

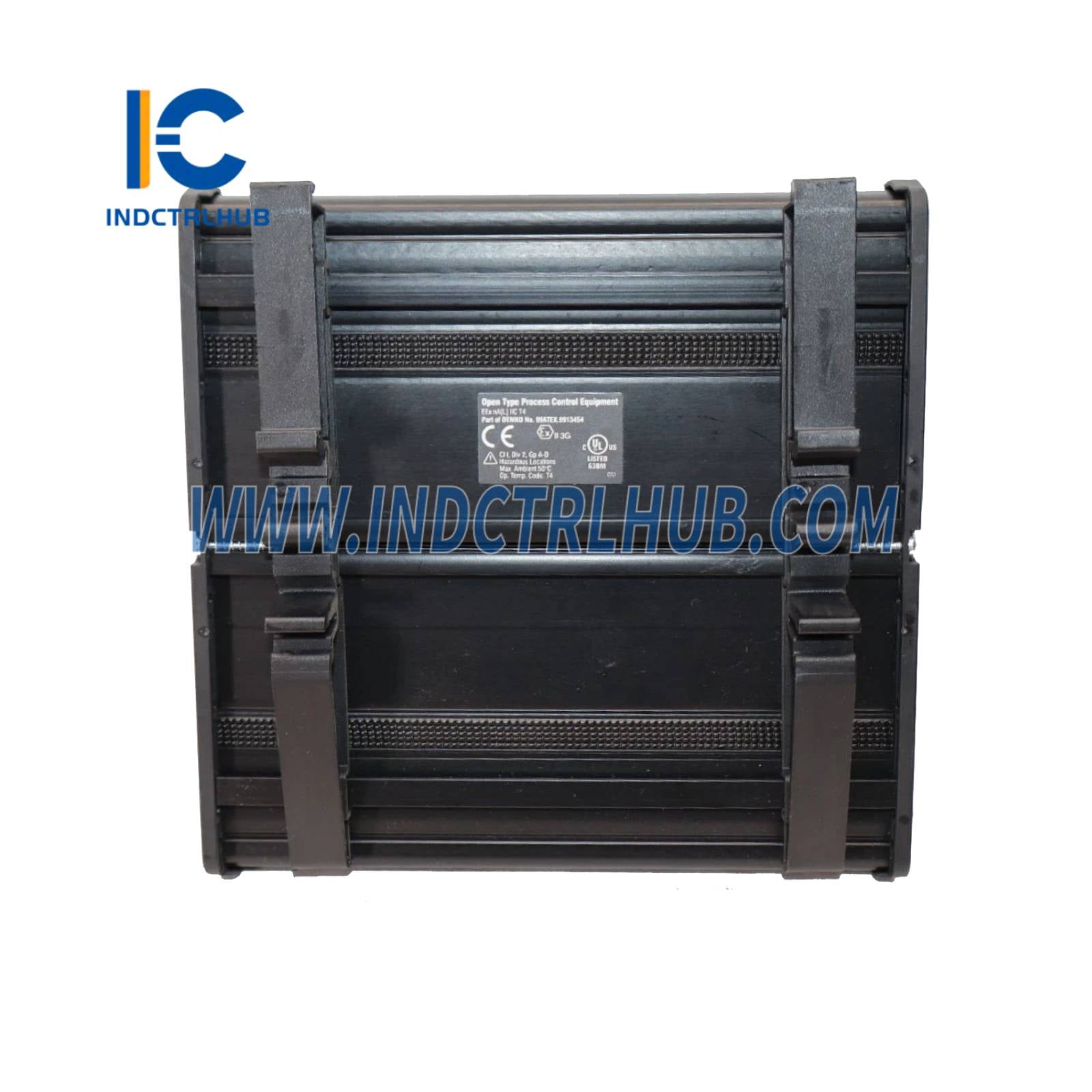

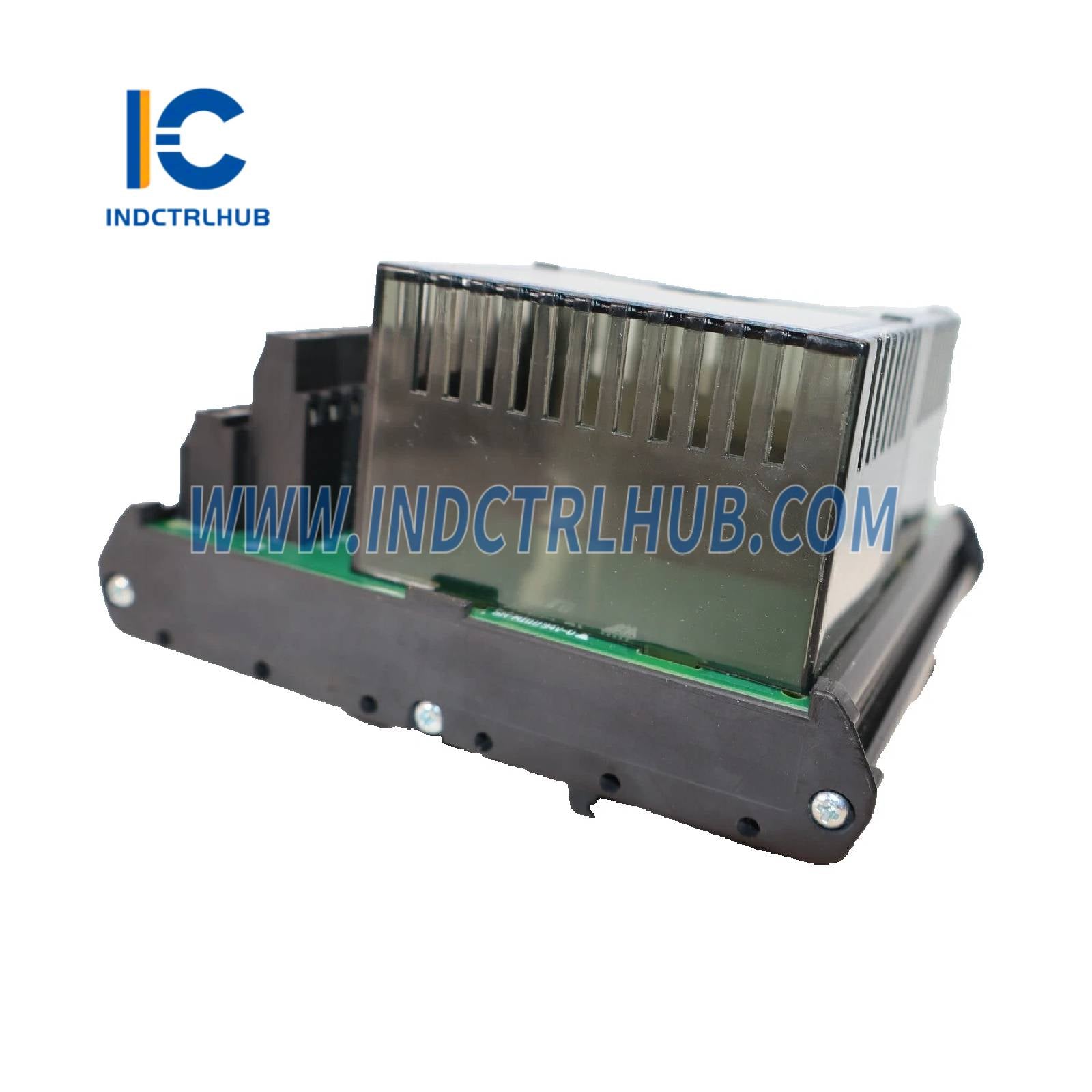

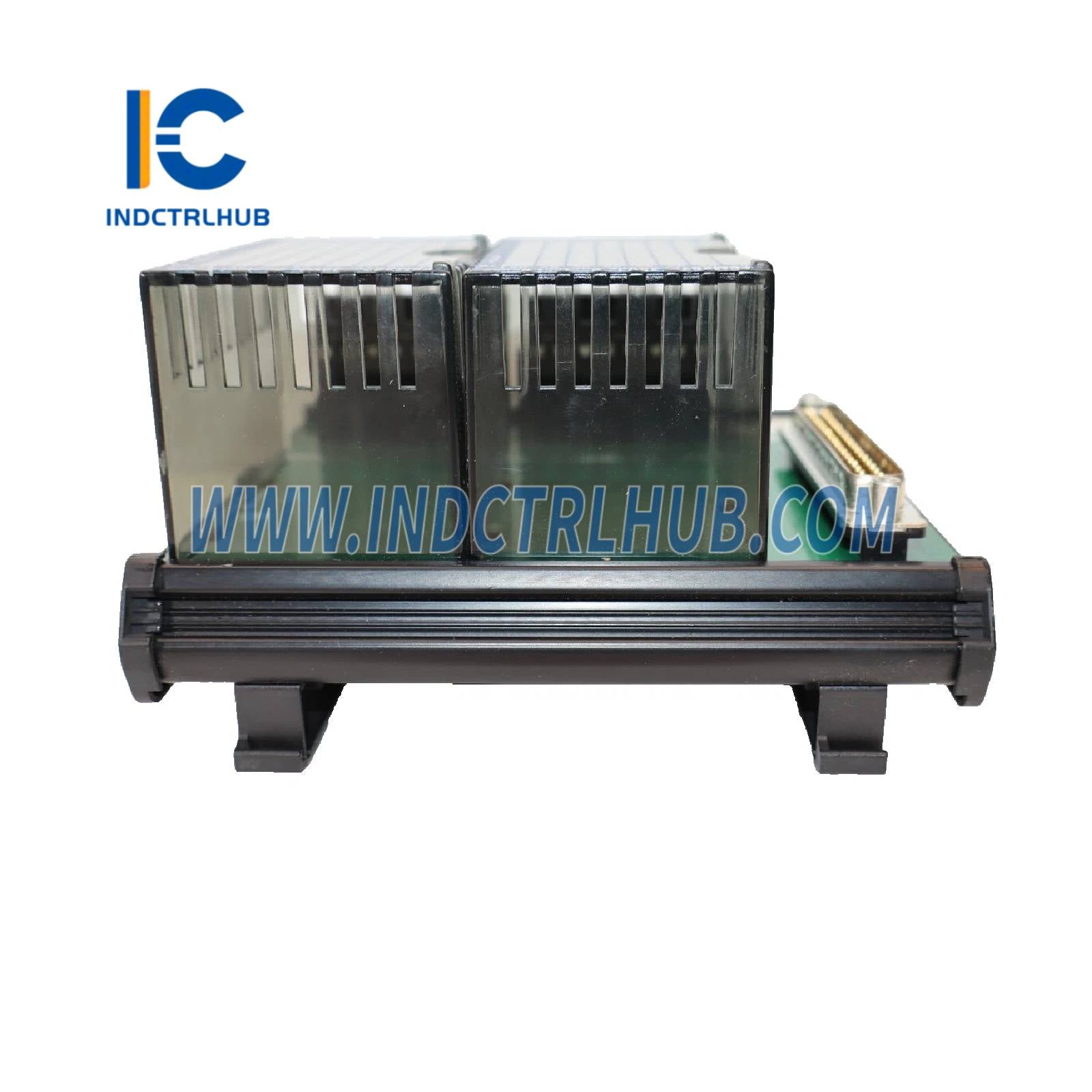

מערך סיום דחיסה Foxboro P0917QY-0C מסדרת Invensys I/A
סקירת מוצר
- ה-Foxboro P0917QY-0C הוא מערך סיום דחיסה מסדרת Invensys I/A (כעת חלק מ-EcoStruxure Foxboro DCS של Schneider Electric). מערך זה מיועד לספק חיבור אמין ומאובטח בין חיווט שדה למודולי שדה של סדרת I/A (FBMs), במיוחד ליישומי אותות אנלוגיים, בדידים, HART או טמפרטורה. הוא משמש באפליקציות אוטומציה תעשייתית, כולל נפט וגז, עיבוד כימי וייצור חשמל, כדי לאפשר אינטגרציה של מכשירי שדה עם מערכת הבקרה של סדרת I/A. הסיומת -0C ככל הנראה מציינת תצורה, גרסה או סידור טרמינלים ספציפי המותאם ל-FBMs או סוגי אותות מסוימים.
מפרטים טכניים
- ל-P0917QY-0C יש את המפרטים הבאים על פי מקורות בתעשייה ותיעוד של Foxboro:
| מפרט | פרטים |
|---|---|
| דגם/מספר חלק | P0917QY-0C |
| יצרן | Foxboro (Invensys, כיום Schneider Electric) |
| תיאור | מערכת סיום דחיסה של סדרת I/A |
| סדרה | סדרת Invensys I/A |
| פונקציה | מחבר חיווט שדה למודולי FBM של סדרת I/A באמצעות טרמינלי דחיסה |
| סוג טרמינל | טרמינלים עם ברגי דחיסה |
| מספר הטרמינלים | בדרך כלל 20–40 טרמינלים (המספר המדויק תלוי בתצורה) |
| גודל חוט | מקבל חוטים בגודל 22–14 AWG (0.3–2.5 מ"מ²) |
| סוגי אותות | אנלוגי (למשל, 4–20 mA), דיסקרטי (למשל, 24 VDC), HART, תרמוקפל/RTD, או מיליוולט (תלוי במודול) |
| תאימות | תומך ב-FBM ספציפיים (למשל, FBM201, FBM204, FBM214, FBM242, FBM04, וכו') |
| מפרטי סביבה | טמפרטורת סביבה: 0°C עד +60°C טמפרטורת אחסון: -40°C עד +85°C לחות יחסית: 5% עד 95% ללא עיבוי |
| ממדים | כ-150 מ"מ (גובה) x 100 מ"מ (רוחב) x 50 מ"מ (עומק) (משתנה בהתאם לתצורה) |
| משקל | כ-0.3–0.5 ק"ג |
| הרכבה | מתחבר ללוח בסיס FBM של סדרת I/A או למסילת DIN |
| אישורים | CE, UL, CSA, מתאים לסביבות שאינן מסוכנות |
