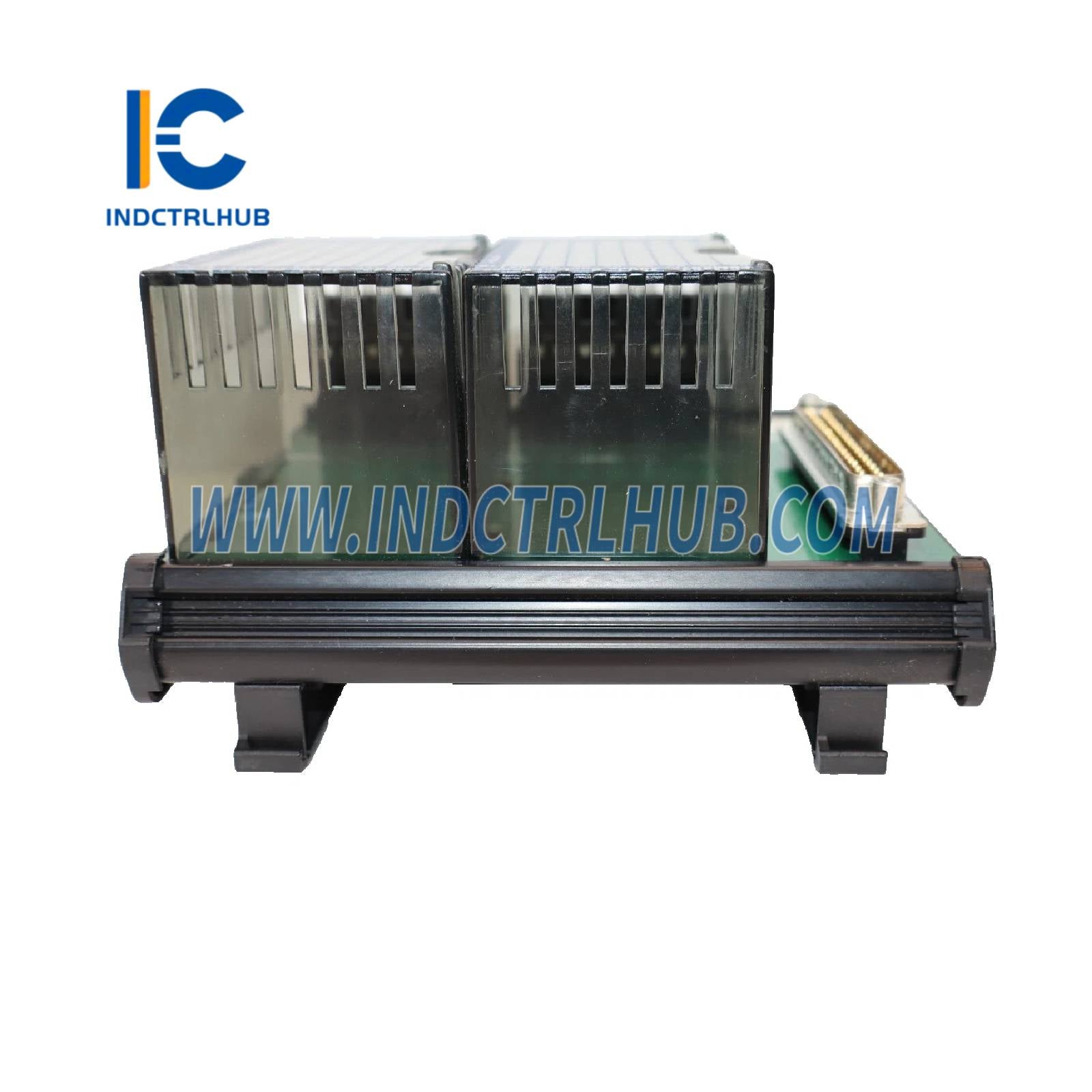

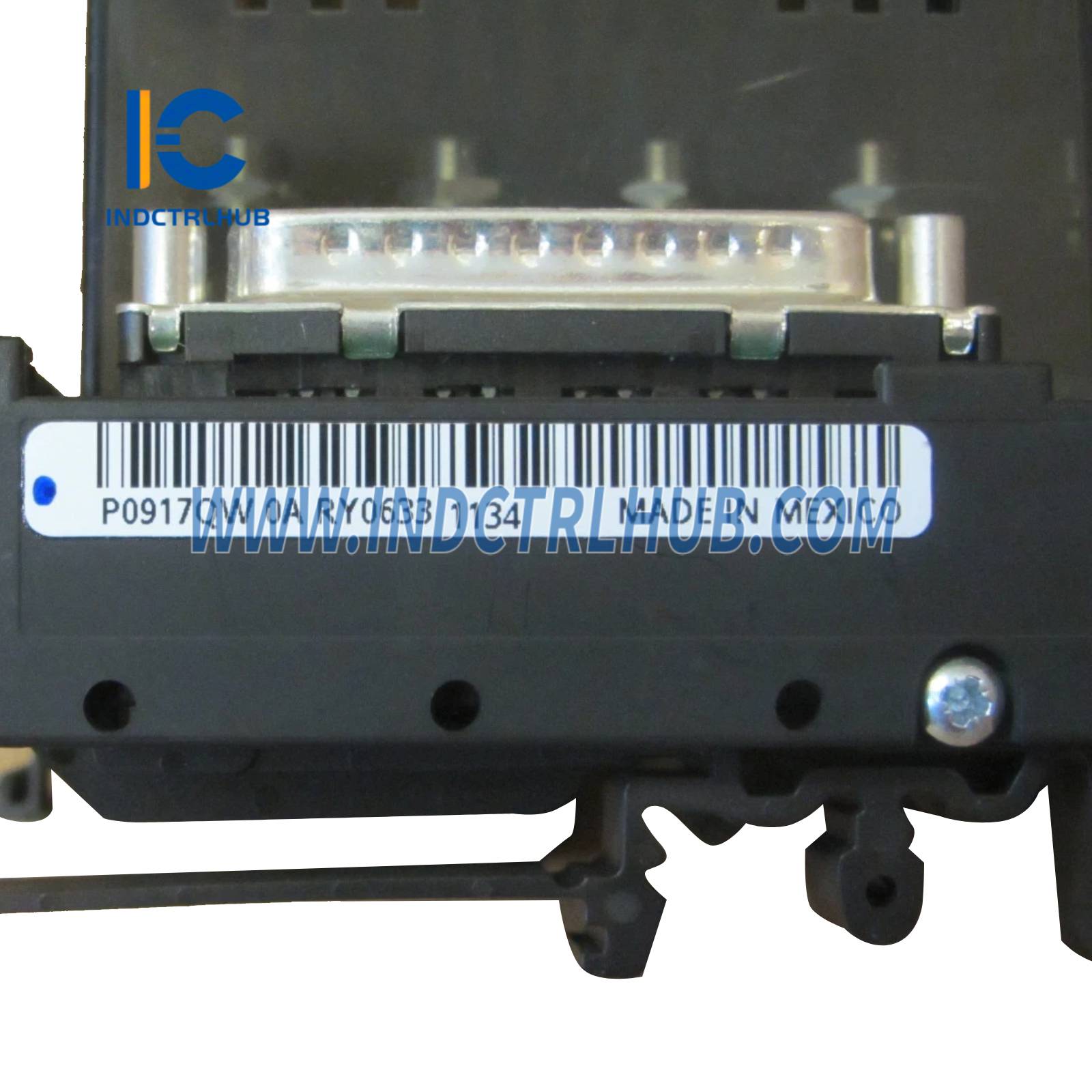

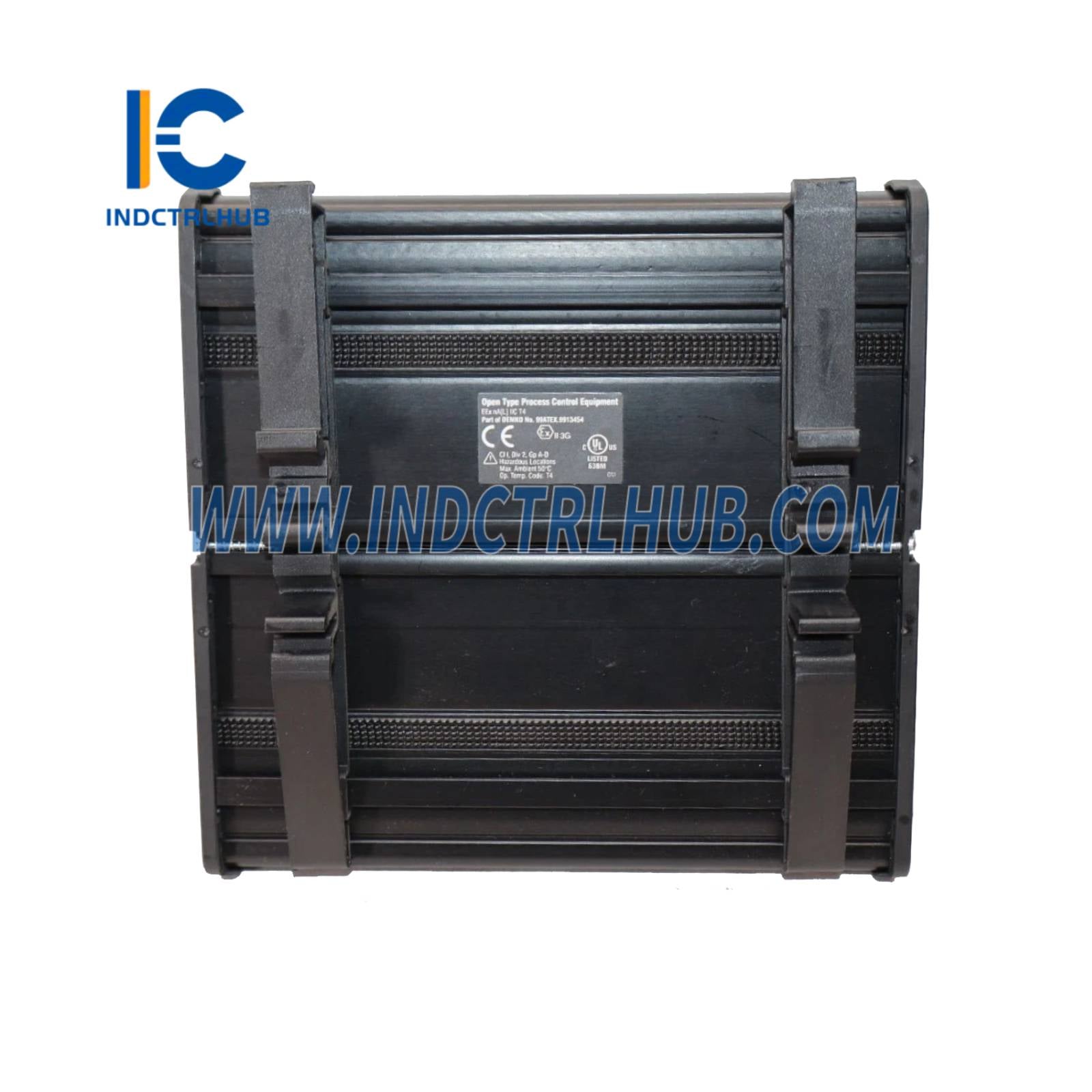

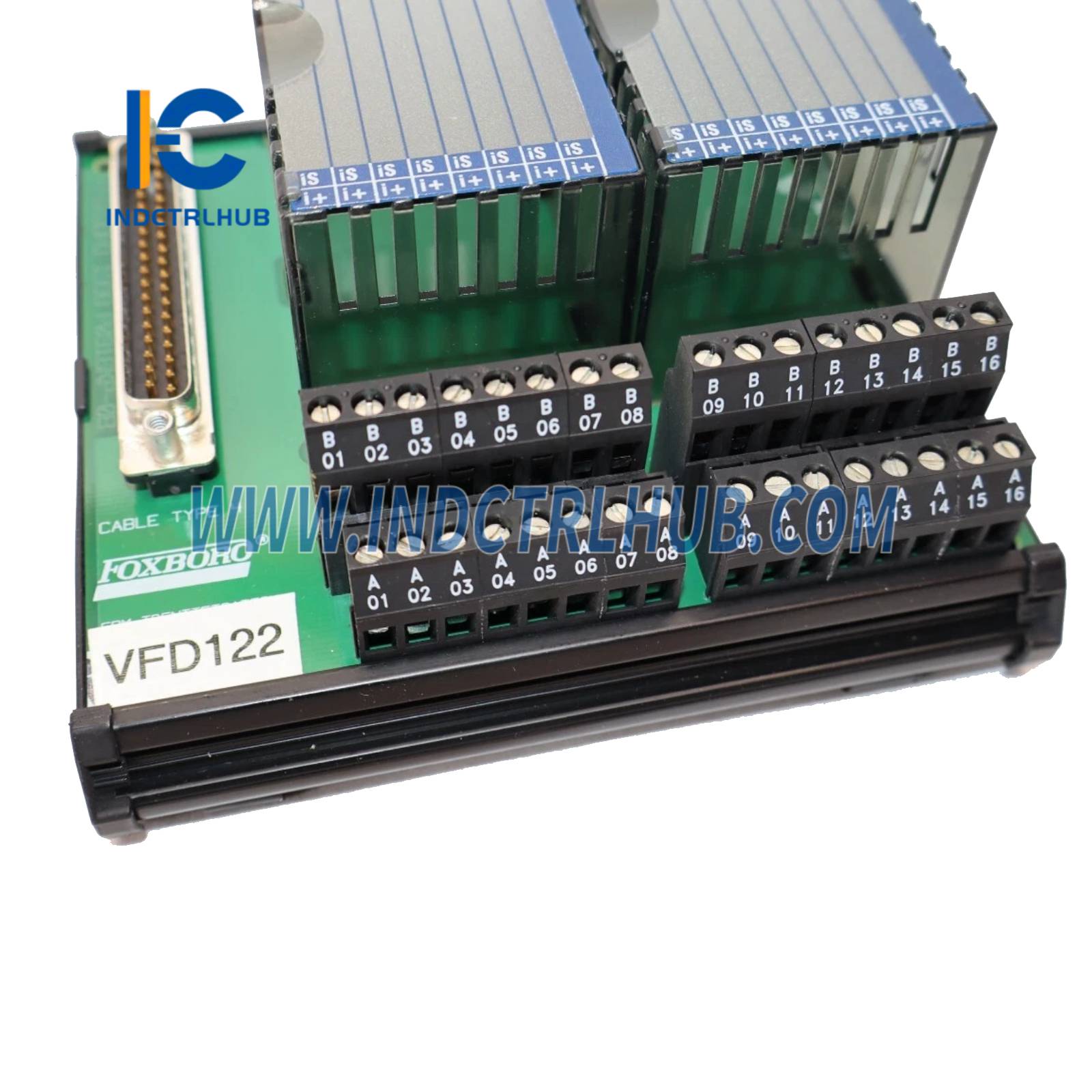

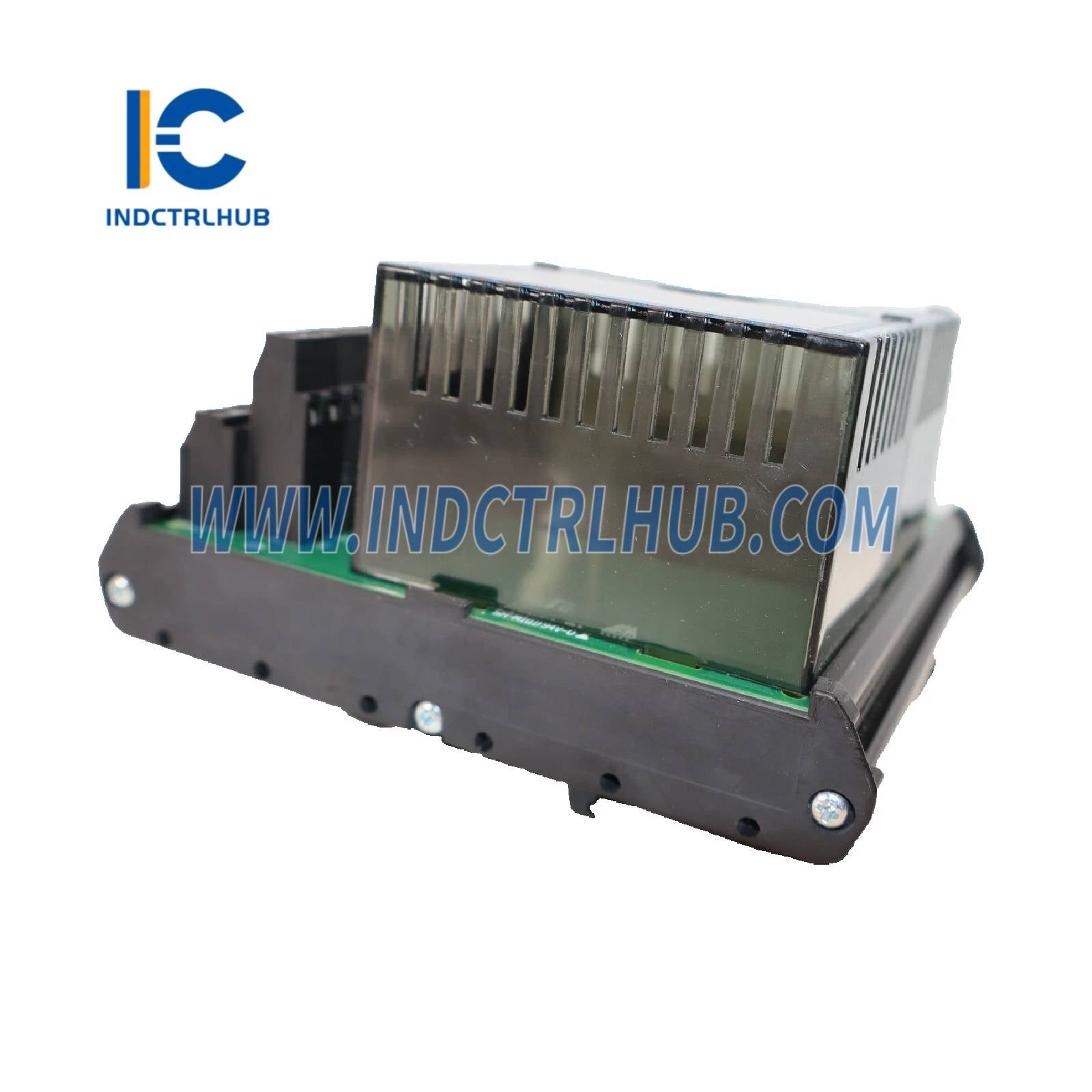

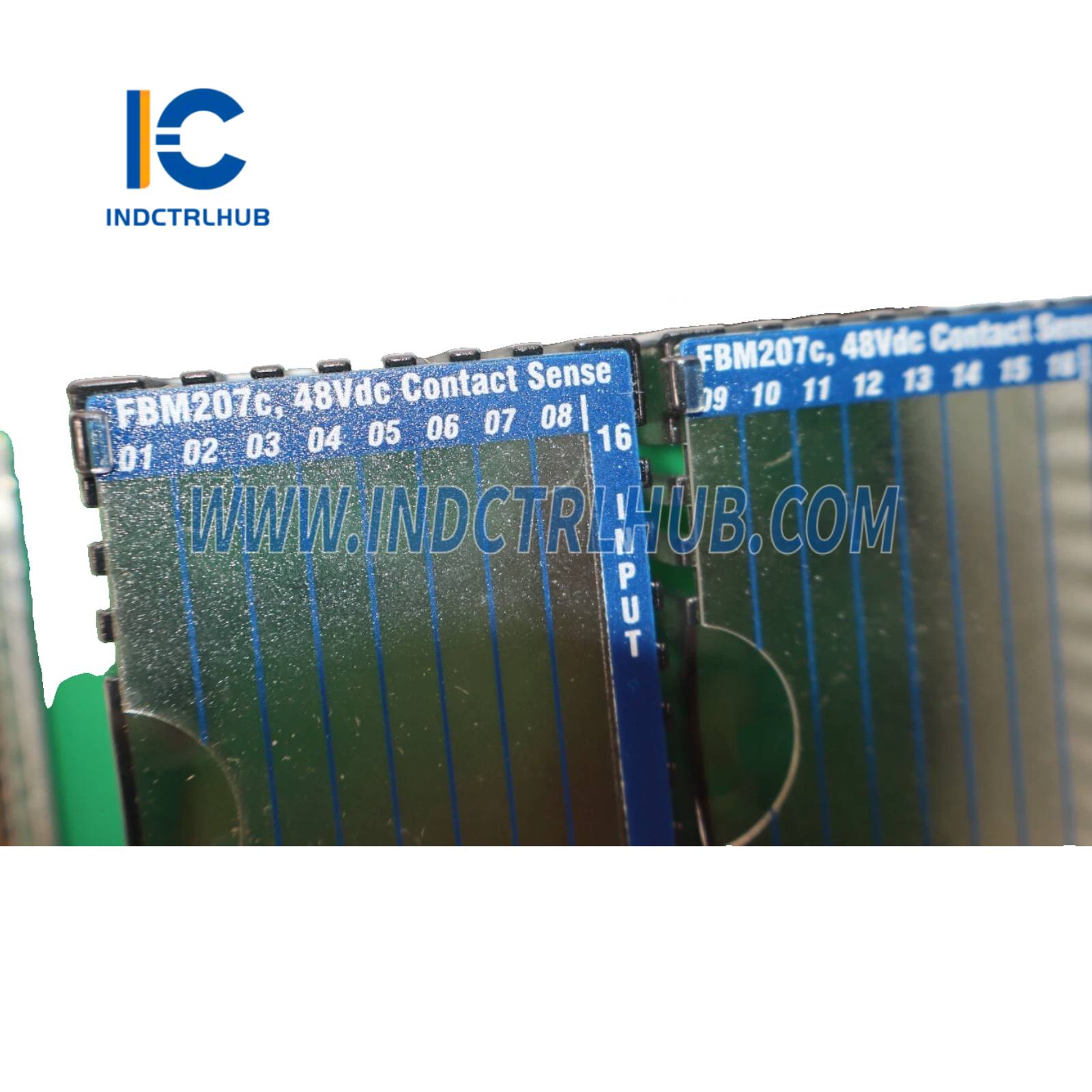

פרמטרי מוצר עבור הרכבת סיום P0917QW
📘 סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | Foxboro (של Schneider Electric) |
| מספר חלק | P0917QW (הוחלף על ידי RH917QW) |
| סוג מוצר | הרכבת סיום (TA) עבור FBM205 |
| פונקציה | ממשק ארבעה ערוצי קלט אנלוגיים 0 עד 20 mA וארבעה ערוצי יציאה אנלוגיים 0 עד 20 mA עבור FBM205 |
| FBM משויך | FBM205 (מודול ממשק I/O מיותר 0 עד 20 mA) |
| תאימות מערכת | מערכת אוטומציה תהליכית Foxboro Evo, תת-מערכת FBM סדרה 200 סטנדרטית |
⚙️ מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| קלטי אות | |
| - סוג | קלטים אנלוגיים 0 עד 20 mA dc (4 ערוצים) |
| - מספר הערוצים | 4 ערוצי קלט מבודדים בקבוצה |
| - התנגדות קלט | 60 Ω נומינלי (נגד במתאם המיותר) |
| יציאות אות | |
| - סוג | יציאות אנלוגיות 0 עד 20 mA dc (4 ערוצים) |
| - מספר הערוצים | 4 ערוצי יציאה מבודדים בקבוצה |
| - עומס יציאה | 750 Ω מקסימום |
| תכונות מיוחדות | כולל שקעי עקיפה מובנים לכל ערוץ יציאה; מקבל תקע עקיפה מתחנת עקיפה לסדרת VA (Foxboro P/N P0900HJ) או מקורות חיצוניים אחרים של 20 mA |
| סוג חיבור | טרמינלים לדחיסה; מתחבר ל-FBM דרך כבל סיום D-subminiature זכר 25 פינים דרך מתאם מיותר (RH916NN) |
| כבלים נתמכים | סוג 1 (P/PVC או LSZH): RH916DA–RH916DJ (P/PVC) או RH928AA–RH928AK (LSZH); אורכים מ-0.5 מ' (1.6 רגל) עד 30 מ' (98.4 רגל) |
| חומר הכבל | פוליאוריתן (P/PVC) או Low Smoke Zero Halogen (LSZH) |
| מתאם מיותר | RH916NN (מחליף את P0916NN) נדרש לתצורת FBM205 מיותרת |
| דרישות חשמל | אין (מכשיר פסיבי; הספק מסופק על ידי FBM205) |
| כיול | אין צורך בכיול |
🔌 מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| חומר | פוליאמיד (PA) |
| משקל | כ-159 גרם (0.35 ליברות) לסוג דחיסה |
| ממדים | לא מפורט במפורש עבור P0917QW; טיפוסי ל-TA של FBM: רוחב ~267–286 מ"מ, גובה ~125 מ"מ (עיין ב-P0917JP למידות TA דומות) |
| הרכבה | מסילת DIN (32 מ"מ או 35 מ"מ) |
| בלוקי טרמינל | קלטים: 3 שכבות, 4 עמדות; פלטים: 3 שכבות, 4 עמדות; שקעי עקיפת פלט: 4 |
| חיבורים לסיום בשטח | דחיסה: 0.2 עד 4 מ"מ² (24 עד 12 AWG) מוצק, 0.2 עד 2.5 מ"מ² מפוצל, 0.2 עד 2.5 מ"מ² עם/בלי פערולות |
🌡️ מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | -20 עד +70°C (-4 עד +158°F) (חומר PA) |
| טמפרטורת אחסון | -40 עד +70°C (-40 עד +158°F) |
| לחות יחסית | 5 עד 95% (ללא עיבוי) |
| גובה הפעלה | -300 עד +3,000 מ' (-1,000 עד +10,000 רגל) |
| גובה אחסון | -300 עד +12,000 מ' (-1,000 עד +40,000 רגל) |
| זיהום | דרגת G3 (קשה) לפי ISA S71.04; תקן EIA 364-65, דרגה III |
| רטט | 0.75 m/s² (5 עד 500 הרץ) |
✅ תאימות רגולטורית
| סוג אישור | פרטים |
|---|---|
| סוגי אישור | סוג 4, סוג 5 (ראה הגדרות למטה) |
| תעודת סוג 4 | כל מעגלי השדה הם אנרגיה מוגבלת דרגה 2 (60 V DC, 30 V AC, 100 VA או פחות) אם ציוד הלקוח עומד במגבלות דרגה 2 |
| תעודת סוג 5 | TA והמעגלים בשדה מיועדים לשימוש במקומות רגילים (לא מסוכנים) בלבד |
| הערה | תעודת DEMKO (Ex nA IIC T4 לאזור 2) אינה חלה על P0917QW/RH917QW |
| עמידה בתקן EMC | תואם להוראת EMC האירופית 2014/30/EU; EN61326-1:2013 דרגת A פליטות ורמות עמידות תעשייתית |
| תאימות RoHS | תואם להוראת RoHS האירופאית 2011/65/EU |
📦 מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0917QW (הוחלף על ידי RH917QW) |
| FBM משויך | FBM205 (מודול ממשק I/O מיותר 0 עד 20 mA) |
| TA נוספים עבור FBM205 | RH916XL (דחיסה), P0917JP (טבעת לוג) |
| מתאם מיותר | RH916NN (מחליף את P0916NN) |
| תנאי שימוש | חייב להיות מותקן ומשומש כפי שמפורט במדריך המשתמש של תת-מערכת סדרת Standard ו-Compact 200 (B0400FA) |
