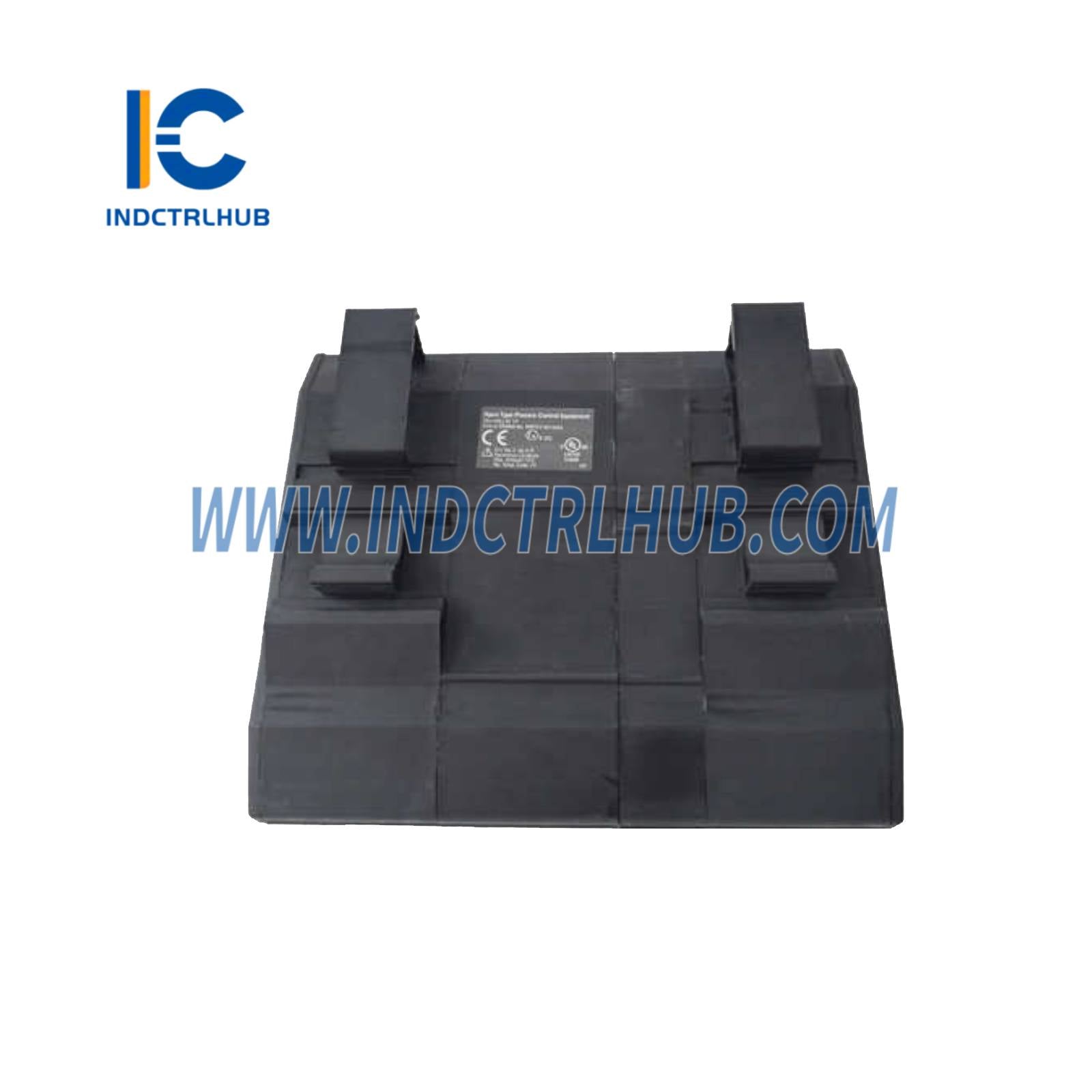

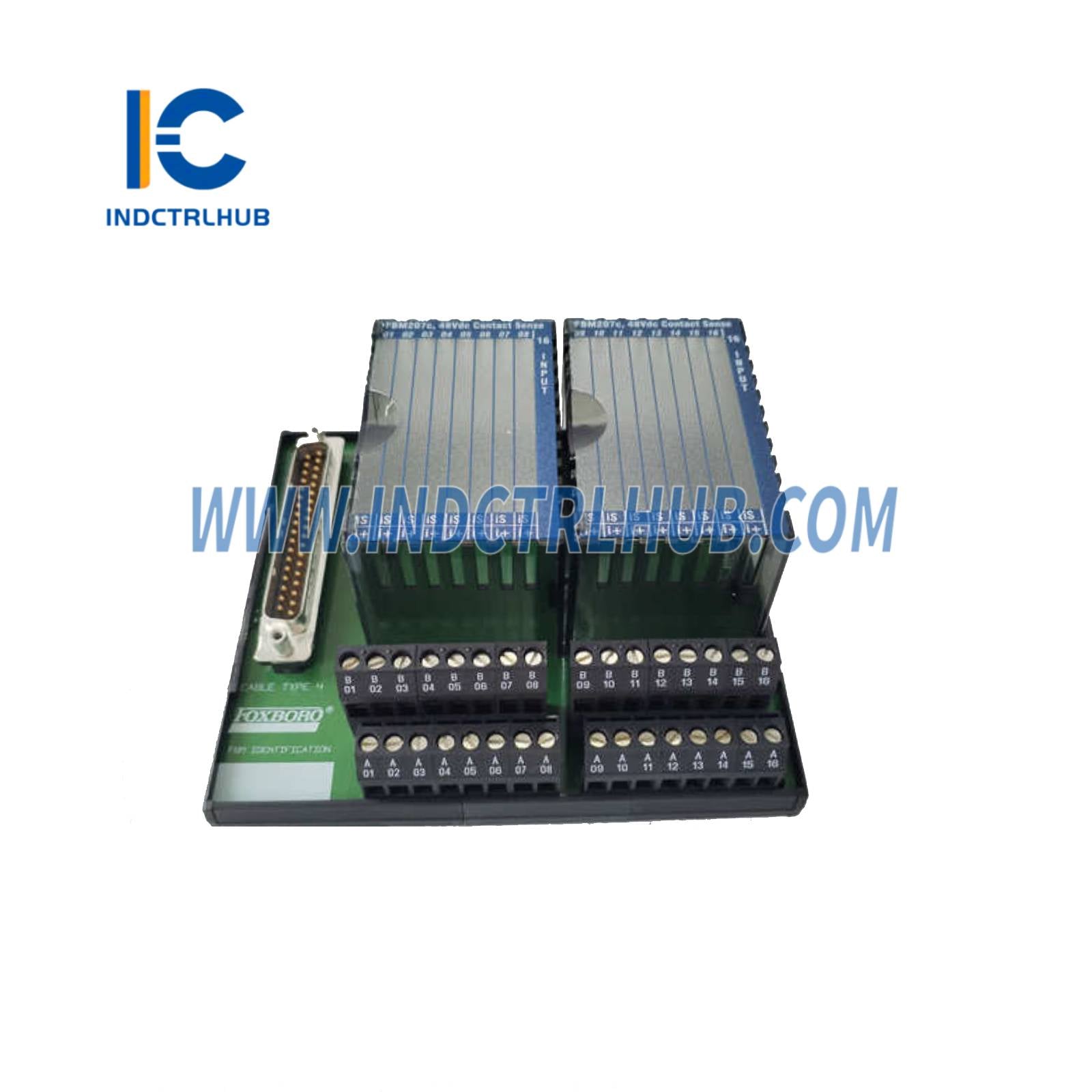

פרמטרי מוצר עבור P0917MG (הרכבת סיום)
📘 סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | Foxboro (של Schneider Electric) |
| מספר חלק | P0917MG (הוחלף על ידי RH917MG) |
| סוג מוצר | הרכבת סיום (טרמינלים דחיסה) |
| פונקציה | מחבר אותות I/O שדה למודול FBM207c עבור קלטי חיישן מגע ל-16 ערוצים ב-48 V DC |
| תאימות מערכת | מערכת משנה של Foxboro Evo Standard 200 Series, משמשת עם FBM207c (RH917GY, מחליפה את P0917GY) |
| מסמך PSS קשור | PSS 31H-2S207 |
⚙️ מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| אות קלט | חיישן מגע ל-16 ערוצים, רטיבות מגע 48 V DC מ-FBM207c |
| בידוד | בידוד ערוץ המסופק על ידי FBM207c (כל ערוץ מבודד גלוונית מהאחרים ומהאדמה) |
| מתח במצב פתוח | 48 וולט DC ± 15% (מסופק על ידי FBM207c) |
| זרם קצר | 3.2 mA (טיפוסי) |
| לוגיקה אחד (מצב פועל) | התנגדות: 1.0 kΩ (מקסימום) |
| לוגיקה אפס (מצב כבוי) | התנגדות: 100 kΩ (מינימום) |
| סוג סיום | טרמינלים לדחיסה |
| סוג כבל | סוג 4 (מחבר D-subminiature זכר 37 פינים) |
| אורכי כבל | עד 30 מ' (98 רגל), זמין באורכים: 0.5 מ', 1.0 מ', 2.0 מ', 3.0 מ', 5.0 מ', 10.0 מ', 15.0 מ', 20.0 מ', 25.0 מ', 30.0 מ' (ראה טבלה 2, עמוד 12–13) |
| חומרי כבל | - פוליאוריתן/PVC: -20 עד +70°C (-4 עד +158°F) - Low Smoke Zero Halogen (LSZH): -40 עד +105°C (-40 עד +221°F) |
| מספרי חלקי כבל | - P/PVC: RH916FG, RH916FH, RH931RQ, RH916FJ, RH916FK, RH916FL, RH916FM, RH916FN, RH916FP, RH916FQ - LSZH: RH928BA, RH928BB, RH928BC, RH928BD, RH928BE, RH928BF, RH928BG, RH928BH, RH928BJ, RH928BK |
| תמיכה במערכת מיותרת | תואם למודולי FBM207c בודדים או מיותרים דרך מתאם מיותר (RH926ZY, מחליף את P0926ZY) |
| חיווט שדה | - גדלים מקובלים: מוצק/מכוסה: 0.2 עד 4 מ"מ² / 0.2 עד 2.5 מ"מ², AWG 24 עד 12 - מוליך מפוצל עם טבעות: 0.2 עד 2.5 מ"מ² (עם או בלי קולר פלסטי) |
| בלוקי טרמינל | - כניסות: 2 שכבות, 16 מיקומים - התרגשות: 2 שכבות, 4 מיקומים |
📏 מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| הרכבה | הרכבה על מסילת DIN, תואם למסילות DIN ברוחב 32 מ"מ (1.26 אינץ') ו-35 מ"מ (1.38 אינץ') |
| ממדים | - גובה: 127 מ"מ (5.02 אינץ') או 146 מ"מ (5.75 אינץ') (עמוד 14, לא צוינה גרסה מדויקת עבור P0917MG) - רוחב ועומק: לא צוינו, טיפוסי ל-TA דחיסה |
| משקל | - 272 גרם (0.60 ליברות) לגרסת 127 מ"מ - 317 גרם (0.70 ליברות) לגרסת 146 מ"מ (עמוד 8) |
| חומר | פוליאמיד (PA) |
| צבע | כחול כהה (קבוצת משפחה נפרדת) |
🌡️ מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | -20 עד +70°C (-4 עד +158°F) |
| לחות תפעולית | 5 עד 95% (ללא עיבוי) |
| טמפרטורת אחסון | -40 עד +70°C (-40 עד +158°F) |
| לחות אחסון | 5 עד 95% (ללא עיבוי) |
| זיהום | מחלקה G3 (קשה) לפי ISA S71.04 |
| רטט | 7.5 מ/ש² מ-5 עד 500 הרץ |
✅ תאימות רגולטורית
| סוג אישור | פרטים |
|---|---|
| EMC | תואם להוראת EMC האירופית 2004/108/EC (לפני 20 באפריל 2016) ו-2014/30/EU (מאז 20 באפריל 2016); עומד בדרישות EN61326-1:2013 פליטת Class A ורמות עמידות תעשייתית |
| RoHS | תואם להוראת RoHS האירופאית 2011/65/EU |
| בטיחות המוצר | - רשום UL/UL-C כמתאים למיקומים מסוכנים Class I, Groups A-D, Division 2, T4 (סוג 1) - רשום UL/UL-C כמכשיר נלווה למעגלי שדה לא מסוכנים ב-Class I, Groups A-D, Division 2 (סוג 2) כאשר מחובר ל-FBM מסדרת 200 שצוינו (לפי B0400FA) - מוסמך DEMKO EEx nA IIC T4 לאזור 2 (סוג 1) - מוסמך DEMKO כמכשיר נלווה למעגלי שדה Group IIC, Zone 2 (סוג 2) - מעגלי שדה עומדים בדרישות Class 2 אנרגיה מוגבלת (60 V DC, 30 V AC, 100 VA או פחות) אם ציוד הלקוח עומד בדרישות |
| אישור ימי | מאושר מסוג ABS ומוסמך על ידי Bureau Veritas Marine לקטגוריית סביבה EC31 |
| תנאי שימוש | לפי מדריך המשתמש של תת-מערכת סדרת Standard ו-Compact 200 (B0400FA) |
🔧 תכונות נוספות
| תכונה | פרטים |
|---|---|
| עיבוד אותות | אין עיבוד אות נוסף (TA פסיבי, מסתמך על FBM207c להרטבת מגע) |
| חיבור | מתחבר ללוח הבסיס של FBM207c באמצעות כבל סיום סוג 4; מתאם מיותר (RH926ZY) לזוג FBM207c מיותר |
| הערות חיווט | - אין צורך בעומס להפעלת ערוץ הקלט - עומסים אינדוקטיביים DC עשויים לדרוש דיודה |
| תאימות | תומך ב-FBM207c (חיישן מגע DC 48 וולט); לא תואם ל-FBM207 או FBM207b |
📦 מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0917MG (הוחלף על ידי RH917MG) |
| מספרי חלקים שהוחלפו | P0917MF |
| רכיבים קשורים | - מודול FBM207c: RH917GY (מחליף את P0917GY) - מתאם מיותר: RH926ZY (מחליף את P0926ZY) - כבלי סיום: ראה טבלה 2 (עמודים 12–13) - TA חלופי: P0917MJ (אוזן טבעת, מחליף את P0917MH) |
| מסמכי PSS קשורים | - PSS 31H-2SOV: סקירת תת-מערכת סטנדרטית סדרה 200 - PSS 31H-2CERTS: אישורי סוכנות - PSS 31H-2SBASPLT: לוחות בסיס סטנדרטיים מסדרת 200 |
