Product Description

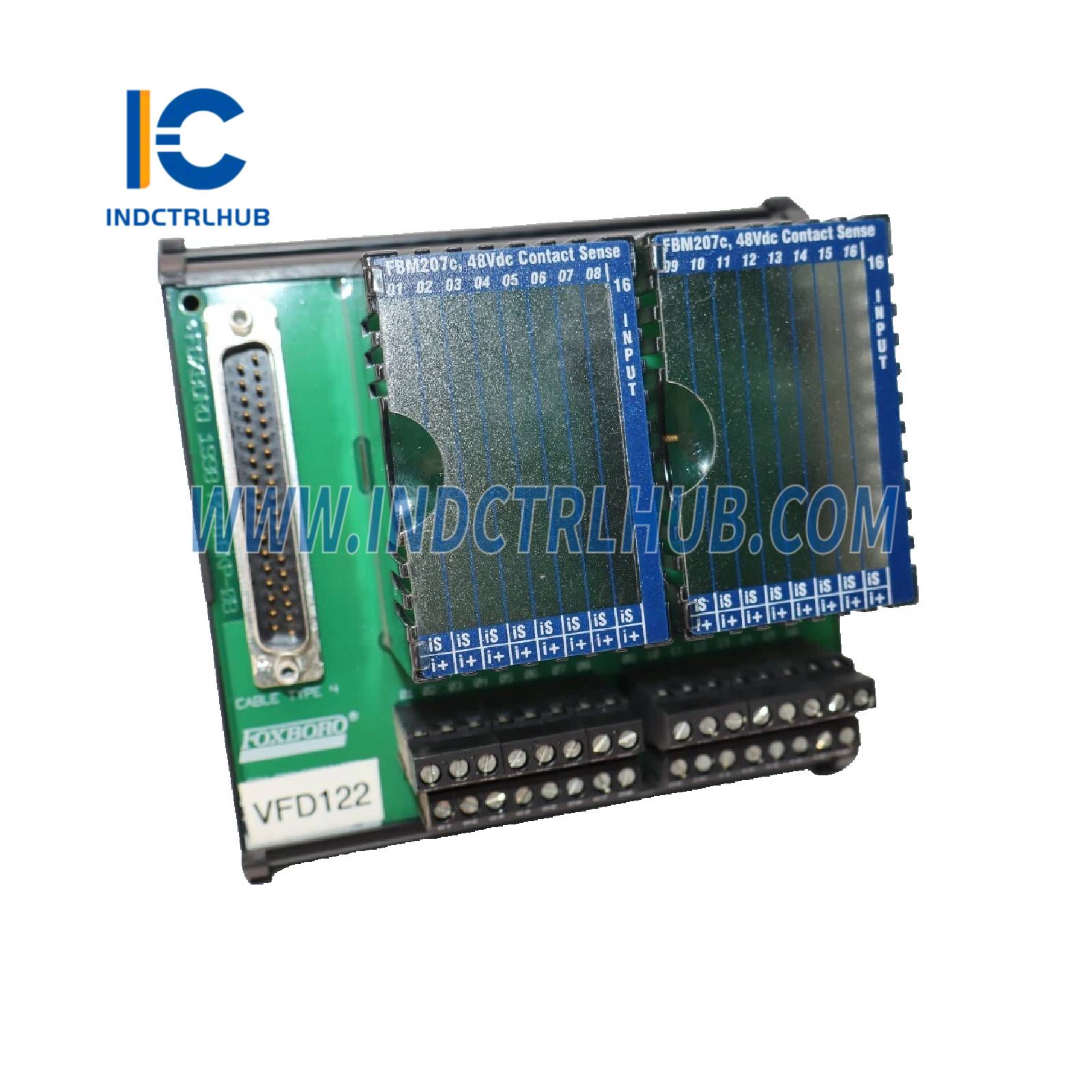

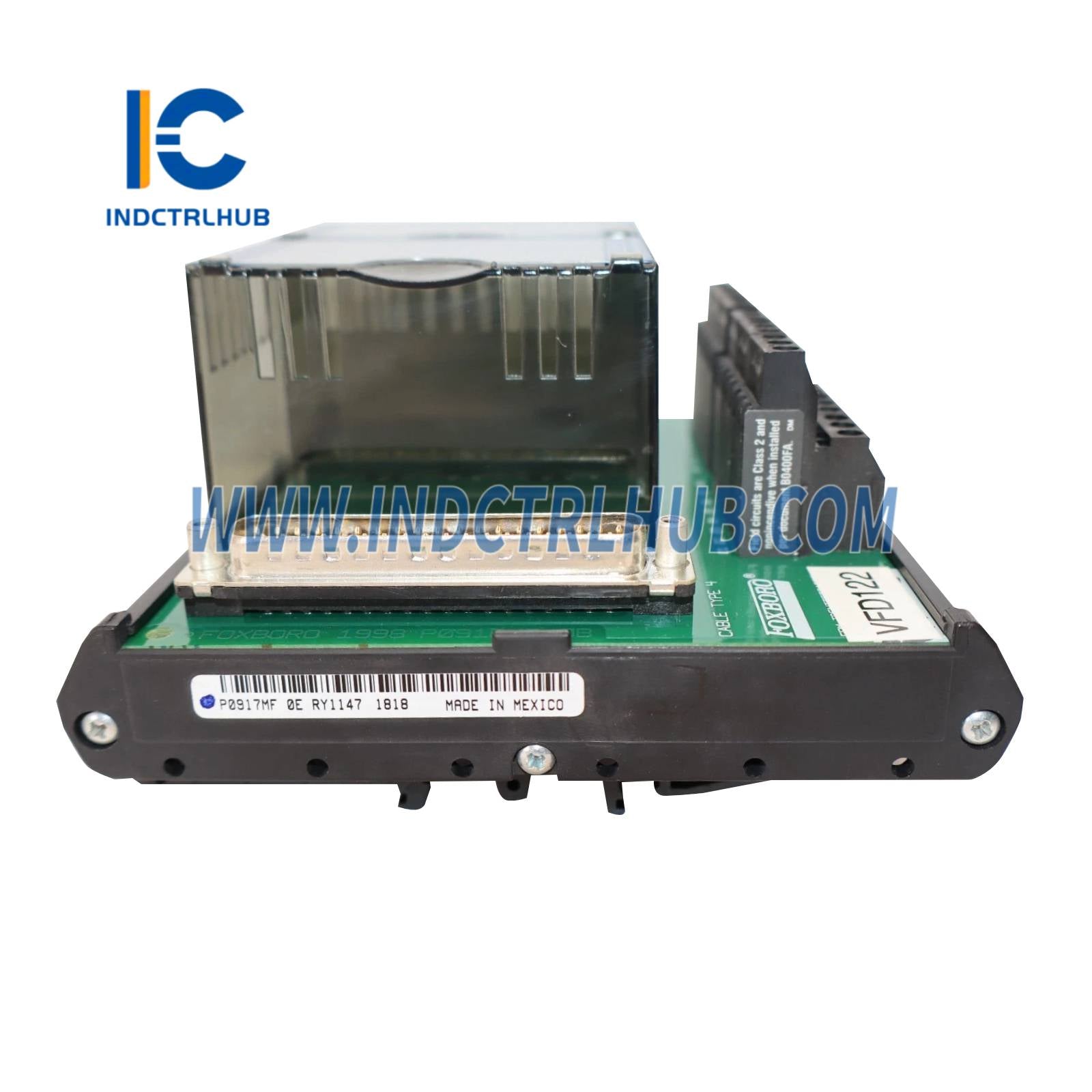

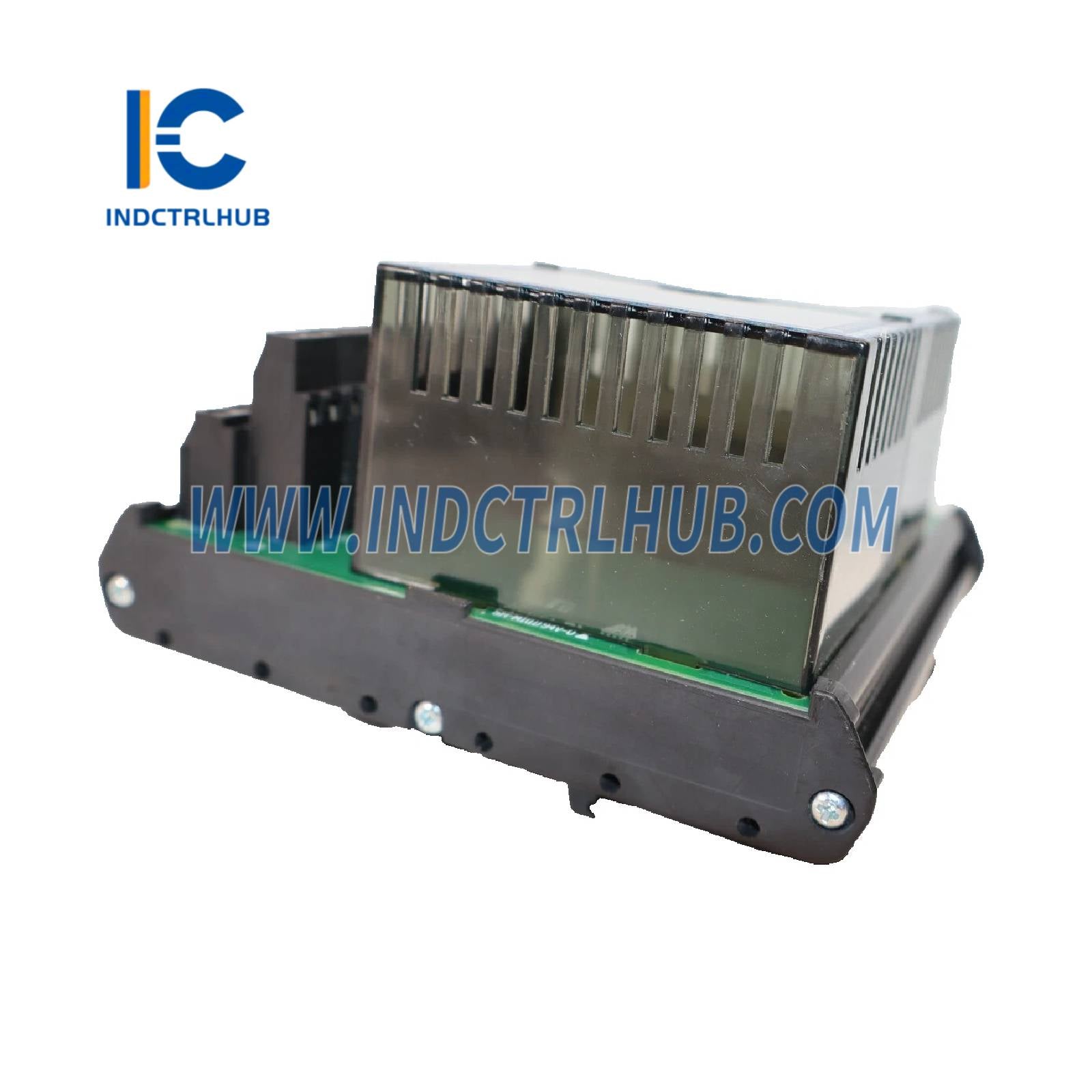

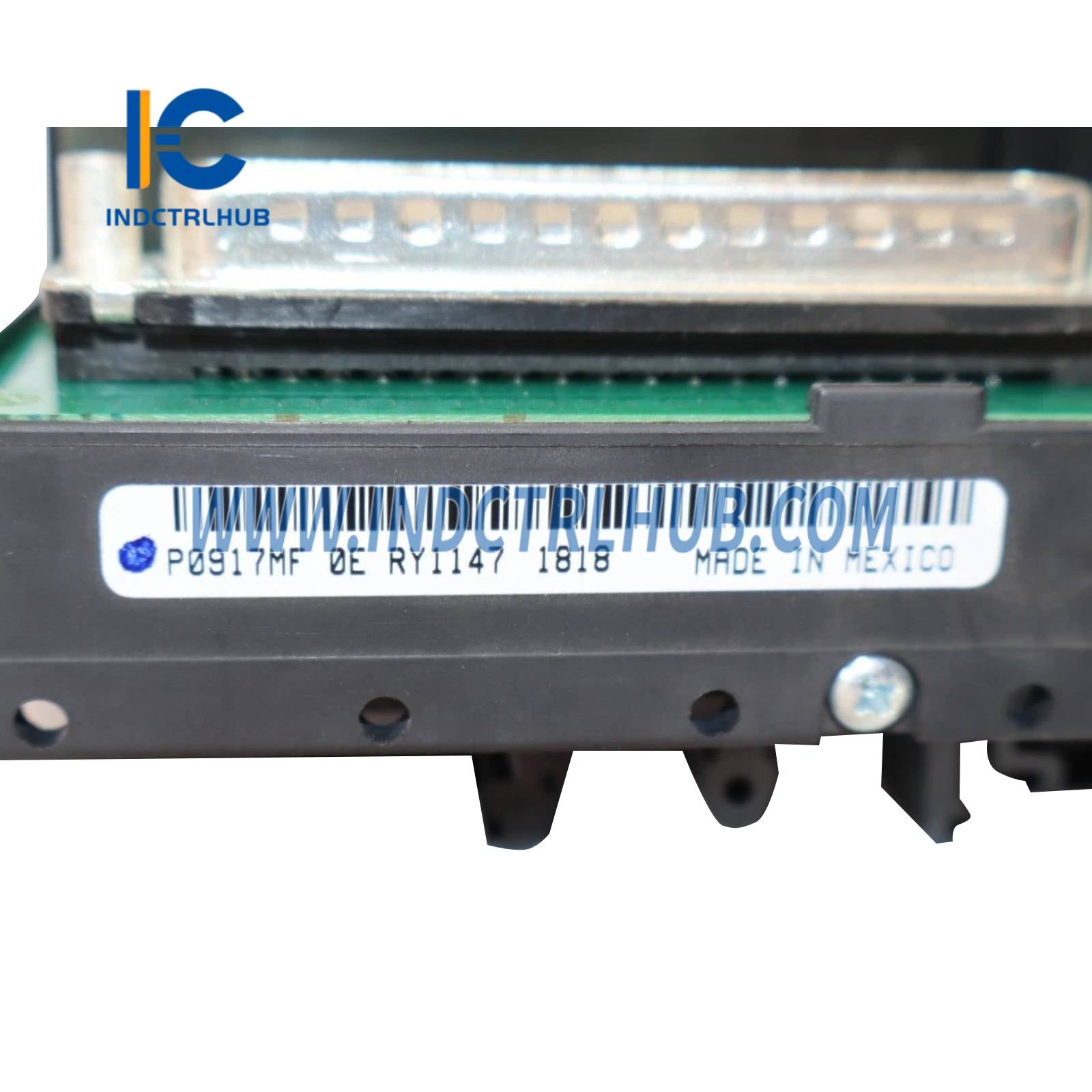

פרמטרי מוצר עבור מערך סיום P0917MF
📘 סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | Foxboro (של Schneider Electric) |
| מספר חלק | P0917MF |
| סוג מוצר | מערך סיום (TA) עבור FBM207c |

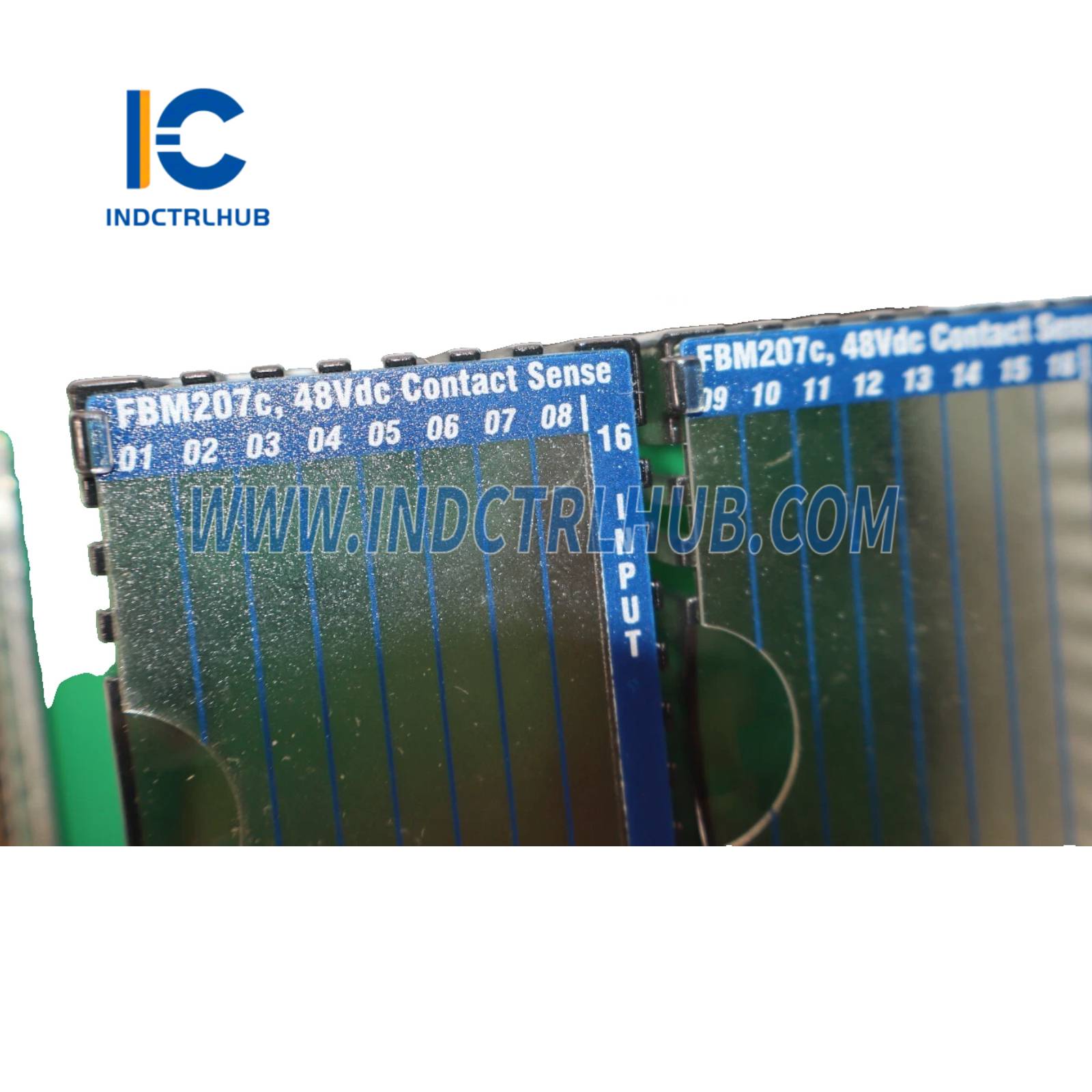

| פונקציה | ממשק 16 ערוצים של כניסות חיישן מגע 48 V DC עבור FBM207c |
| FBM משויך | FBM207c (מודול כניסת חישה במגע/מוניטור מתח מבודד ערוץ) |
| תאימות מערכת | מערכת אוטומציה תהליכים Foxboro Evo, תת-מערכת FBM סדרה 200 סטנדרטית |
⚙️ מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| קלטי אות | |
| - סוג | 48 V DC חיישן מגע (מקור פנימי) |
| - מספר הערוצים | 16 ערוצי כניסה מבודדים בקבוצות |
| - מתח כניסה | 48 V DC מתח פתוח נומינלי |
| - זרם קצר | 2.5 mA ± 20% |
| - התנגדות במצב פועל | עד 1 kΩ |
| - התנגדות במצב כבוי | מינימום 100 קילו אוהם |
| פלטי אות | אין (FBM207c הוא קלט בלבד עבור TA זה) |
| בידוד | בידוד קבוצתי עבור ערוצי קלט; דירוגי בידוד ספציפיים לא מפורטים במסמך אך בדרך כלל 600 V ac למשך דקה בין ערוצים לאדמה (מבוסס על תקני FBM) |

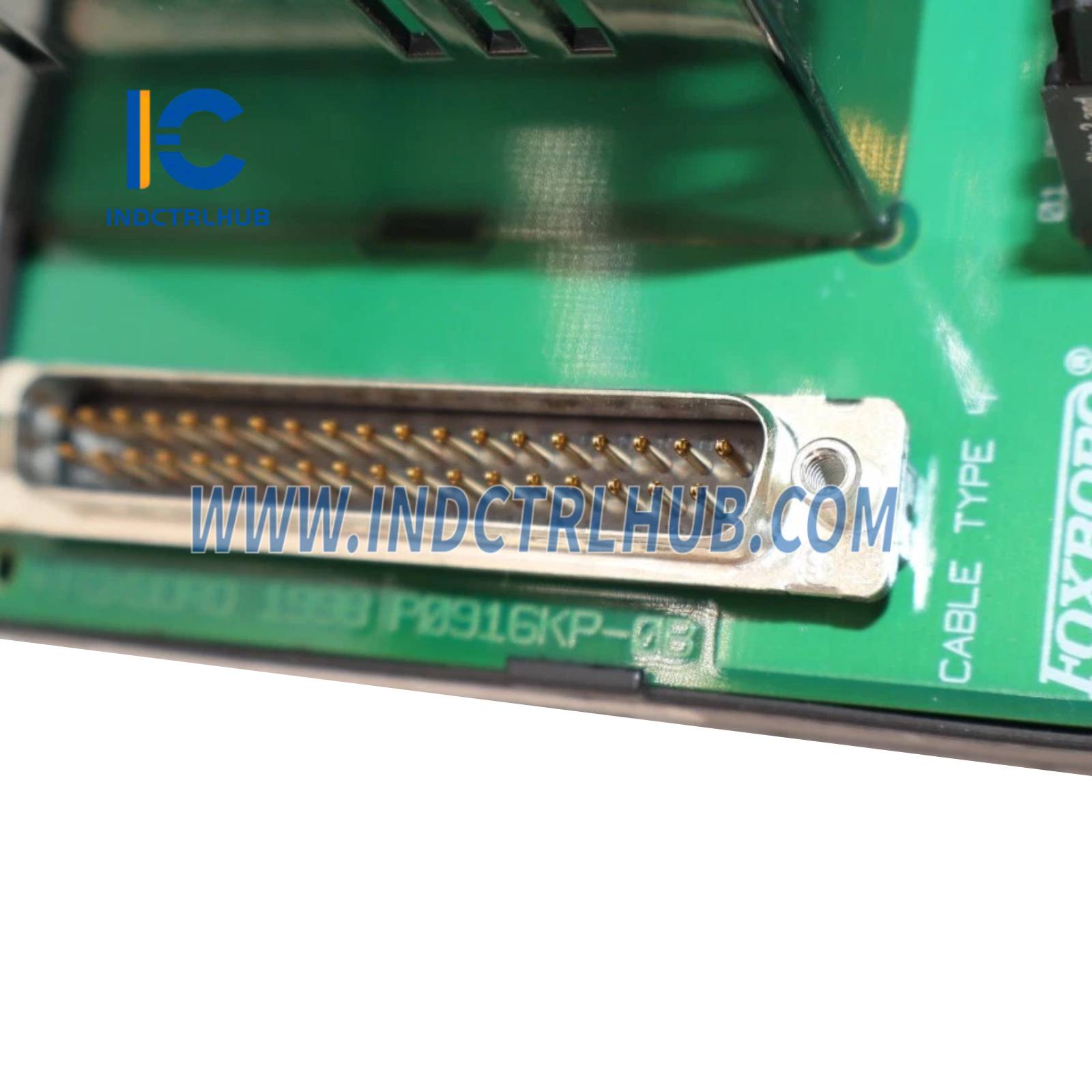

| סוג חיבור | טרמינלים לדחיסה או טבעת-לוג; מתחבר ל-FBM דרך כבל D-subminiature עם 37 פינים |
| כבלים נתמכים | Type 4/4H (לוח בסיס ל-TA): P/PVC, LSZH, או H/XLPE; עד 30 מ' (98 רגל) |
| דרישות חשמל | מסופק על ידי FBM207c; אין כניסת כוח ישירה ל-TA |
| כיול | אין צורך בכיול |
🔌 מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| חומר | פוליפרופילן (PVC) או פוליאמיד (PA) |
| משקל | כ-420–908 גרם (0.93–2.0 ליברות), תלוי בקונפיגורציית TA (מבוסס על TAs דומים) |
| ממדים | טיפוסי עבור סדרת 200 TAs: רוחב ~267–286 מ"מ, גובה ~125 מ"מ (ממדים מדויקים לא צוינו עבור P0917MF) |

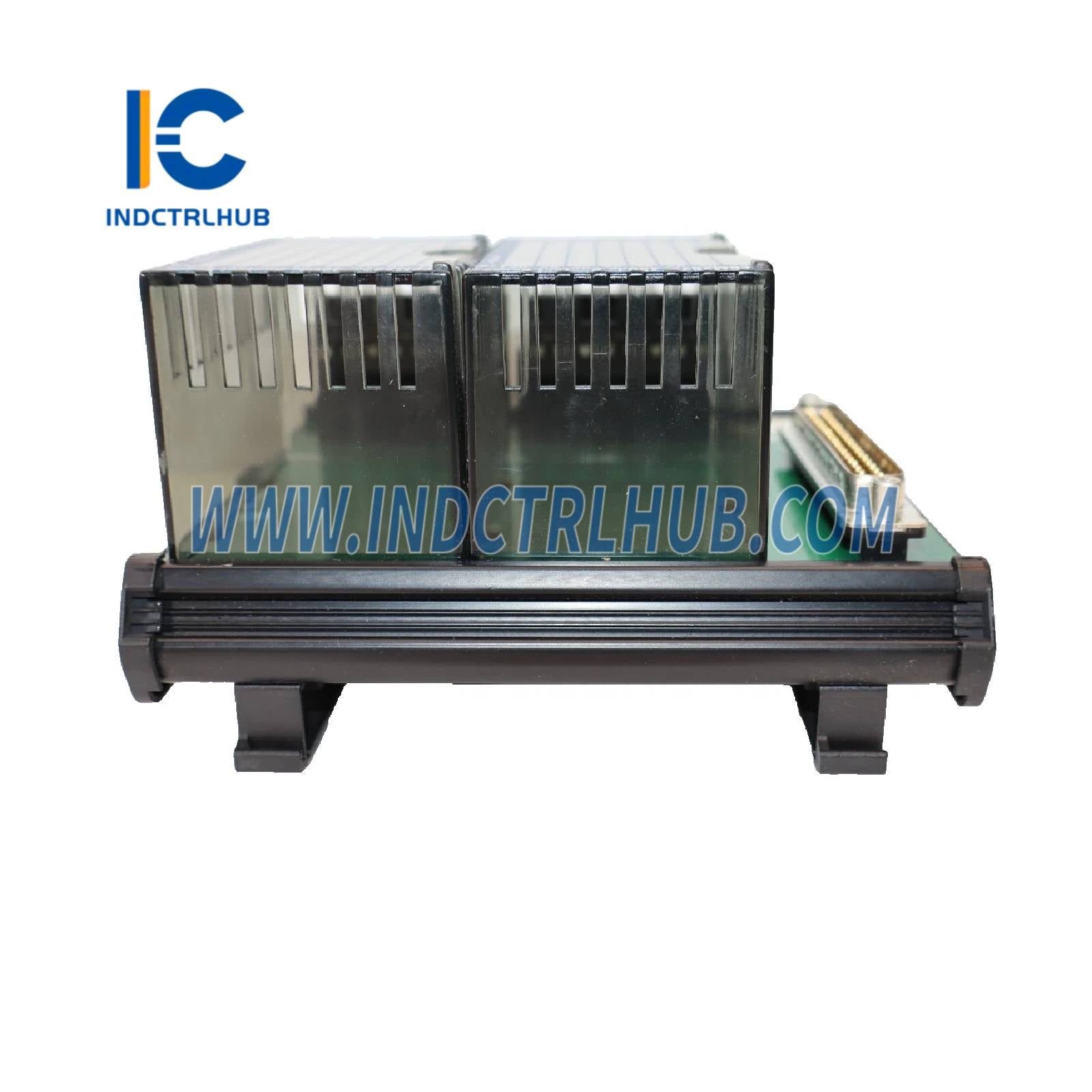

| הרכבה | מסילת DIN (32 מ"מ או 35 מ"מ) |

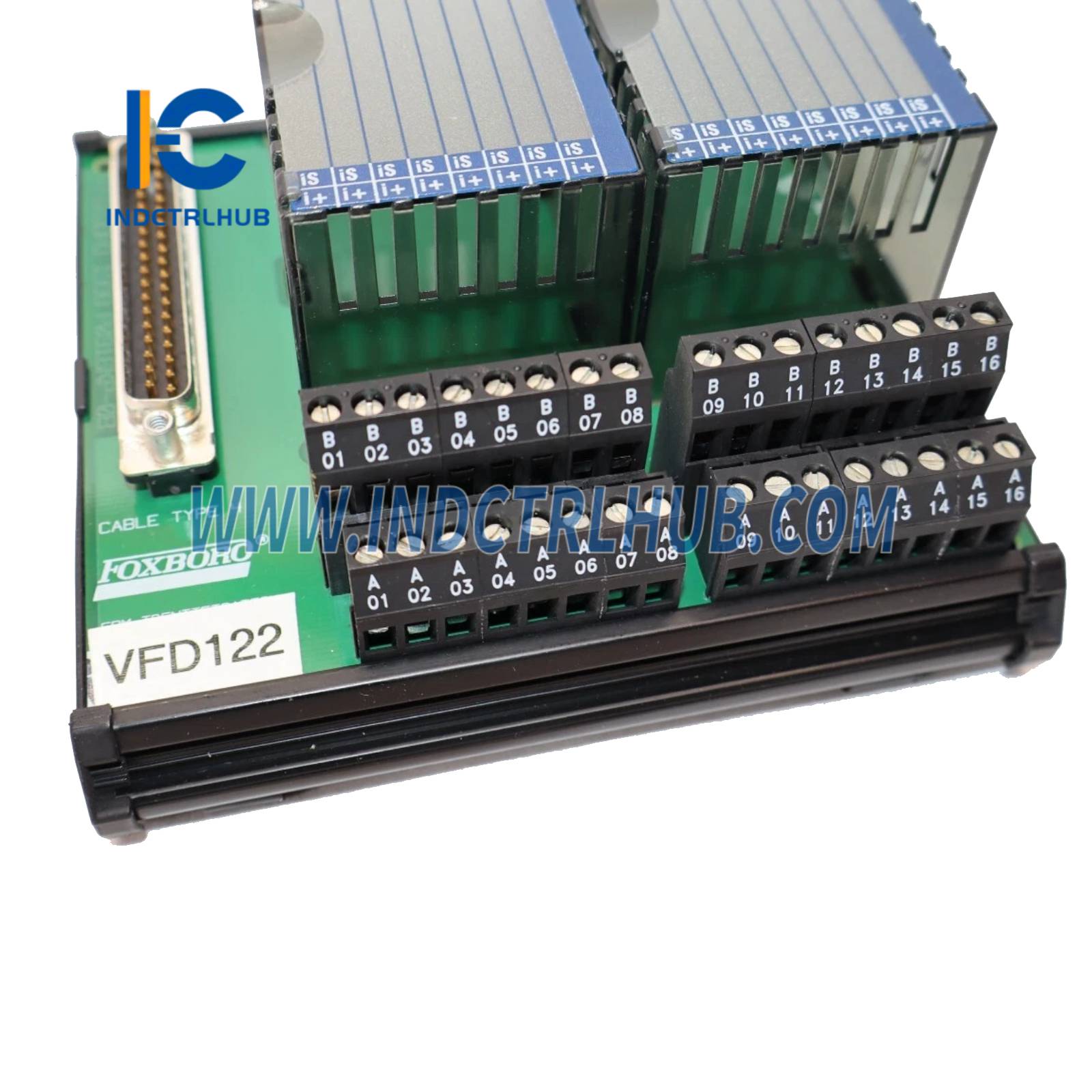

| חיבורי כבל | טרמינלים לדחיסה: 0.2 עד 4 מ"מ² (24 עד 12 AWG); טבעת-לוג: #6, 0.5 עד 4 מ"מ² |
🌡️ מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | PVC: -20 עד +50°C (-4 עד +122°F); PA: -20 עד +70°C (-4 עד +158°F) |
| טמפרטורת אחסון | -40 עד +70°C (-40 עד +158°F) |
| לחות יחסית | 5 עד 95% (ללא עיבוי) |
| גובה הפעלה | -300 עד +3,000 מ' (-1,000 עד +10,000 רגל) |
| גובה אחסון | -300 עד +12,000 מ' (-1,000 עד +40,000 רגל) |
| זיהום | Class G3 (קשה) לפי ISA S71.04; תקן EIA 364-65, Class III |
| רטט | 0.75 m/s² (5 עד 500 הרץ) |

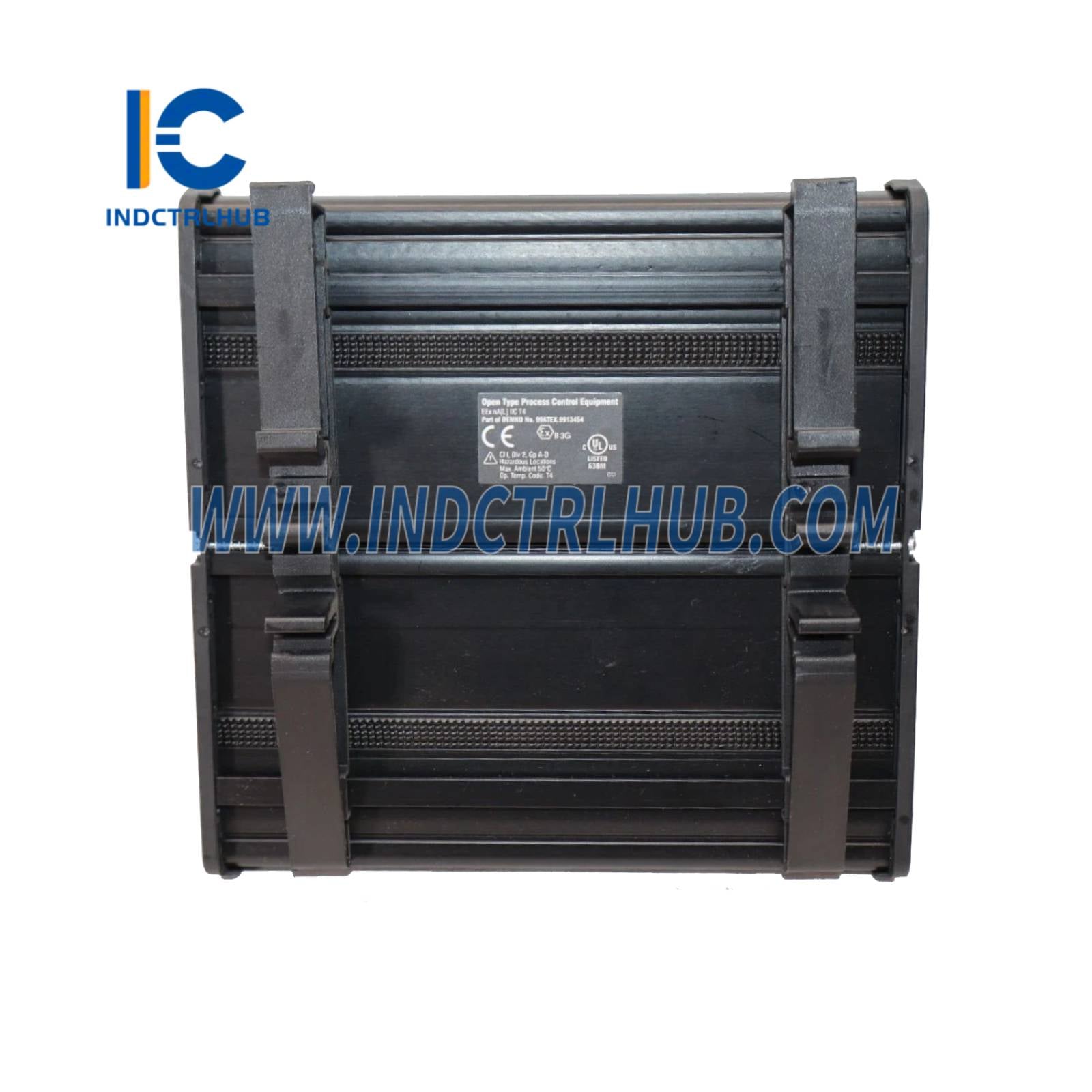

✅ תאימות רגולטורית
| סוג אישור | פרטים |
|---|---|
| סוגי אישור | Type 1, Type 2 (ראה הגדרות למטה) |
| Underwriters Laboratories (UL/UL-C) | רשום עבור Class I, Groups A-D, Division 2, קוד טמפרטורה T4 למיקומים מסוכנים; מתאים למערכות מבוססות מארז |
| ATEX (DEMKO) | מאושר Ex nA IIC T4 Gc לאטמוספירות פוטנציאלית נפיצות באזור 2; עומד בהוראת ATEX לשימוש II 3 G |
| אישור סוג 1 | רשום UL/UL-C למחלקה I, קבוצות A-D, מחלקה 2, T4; ATEX Ex nA IIC T4 לאזור 2 |
| אישור סוג 2 | רשום UL/UL-C כציוד משויך לספק מעגלי שדה לא מציתים למחלקה I, קבוצות A-D, מחלקה 2; מוסמך ATEX למעגלי שדה לא מציתים לאזור 2, קבוצה IIC; מעגלי שדה הם אנרגיה מוגבלת מחלקה 2 (60 V DC, 30 V AC, 100 VA או פחות) אם ציוד הלקוח עומד במגבלות מחלקה 2 |
| אישור ימי | מאושר על ידי Bureau Veritas להתקנות ימיות בקטגוריית סביבה EC31C; מאושר על ידי ABS Marine Type |
| עמידה בתקן EMC | עומד בהוראת EMC האירופית 2014/30/EU; EN61326:2013 דרגת פליטה A ורמות עמידות תעשייתית |
| הוראת מתח נמוך | תואם להוראת המתח הנמוך האירופית לבטיחות |
📦 מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0917MF |
| FBM משויך | FBM207c (מודול כניסת חישה במגע/מוניטור מתח מבודד ערוץ) |
| TAs נוספים עבור FBM207c | P0917MH, RH917MG, P0917MJ |
| תנאי שימוש | חובה להתקין ולהשתמש כפי שמפורט במדריך המשתמש של תת-מערכת סדרת Standard ו-Compact 200 (B0400FA) |
