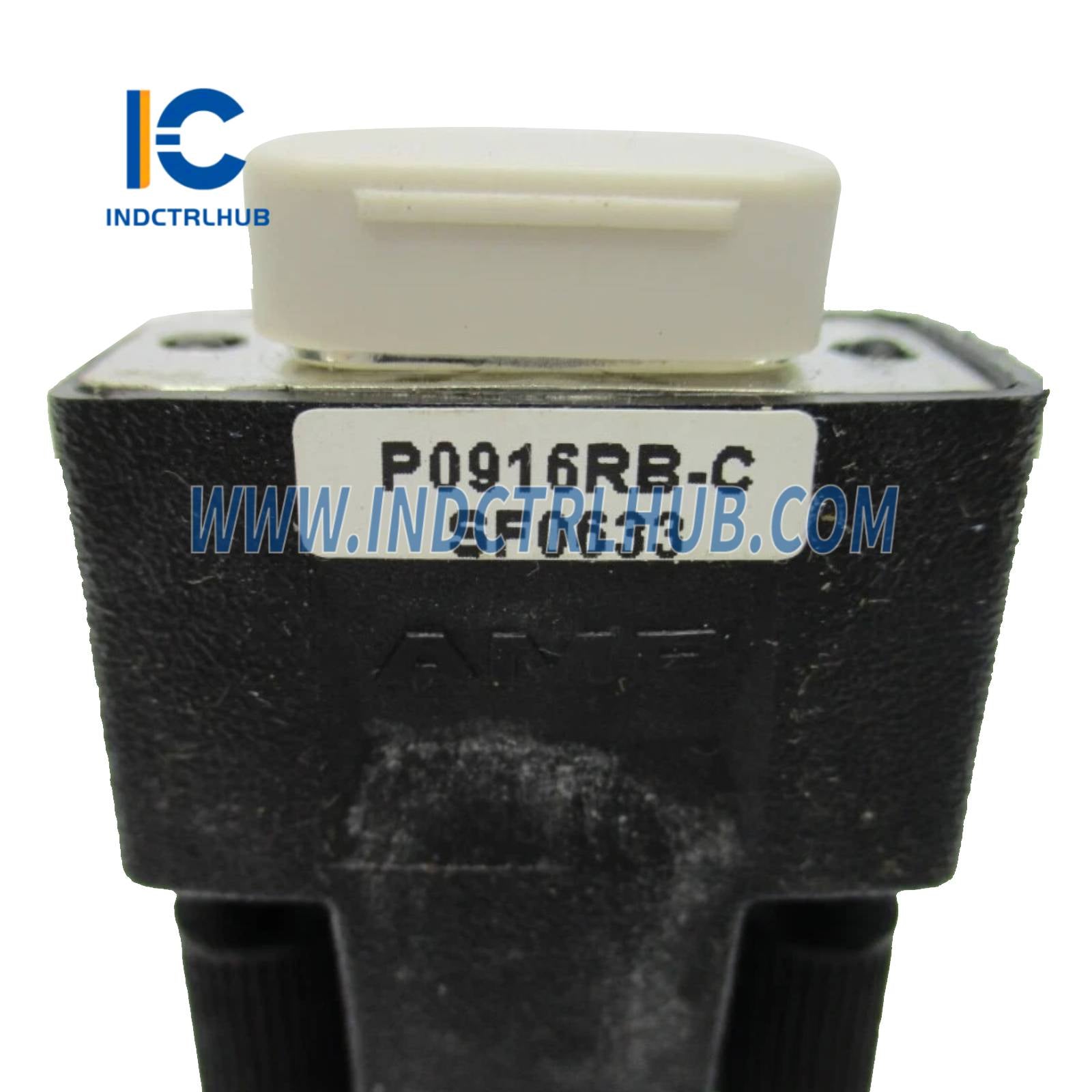

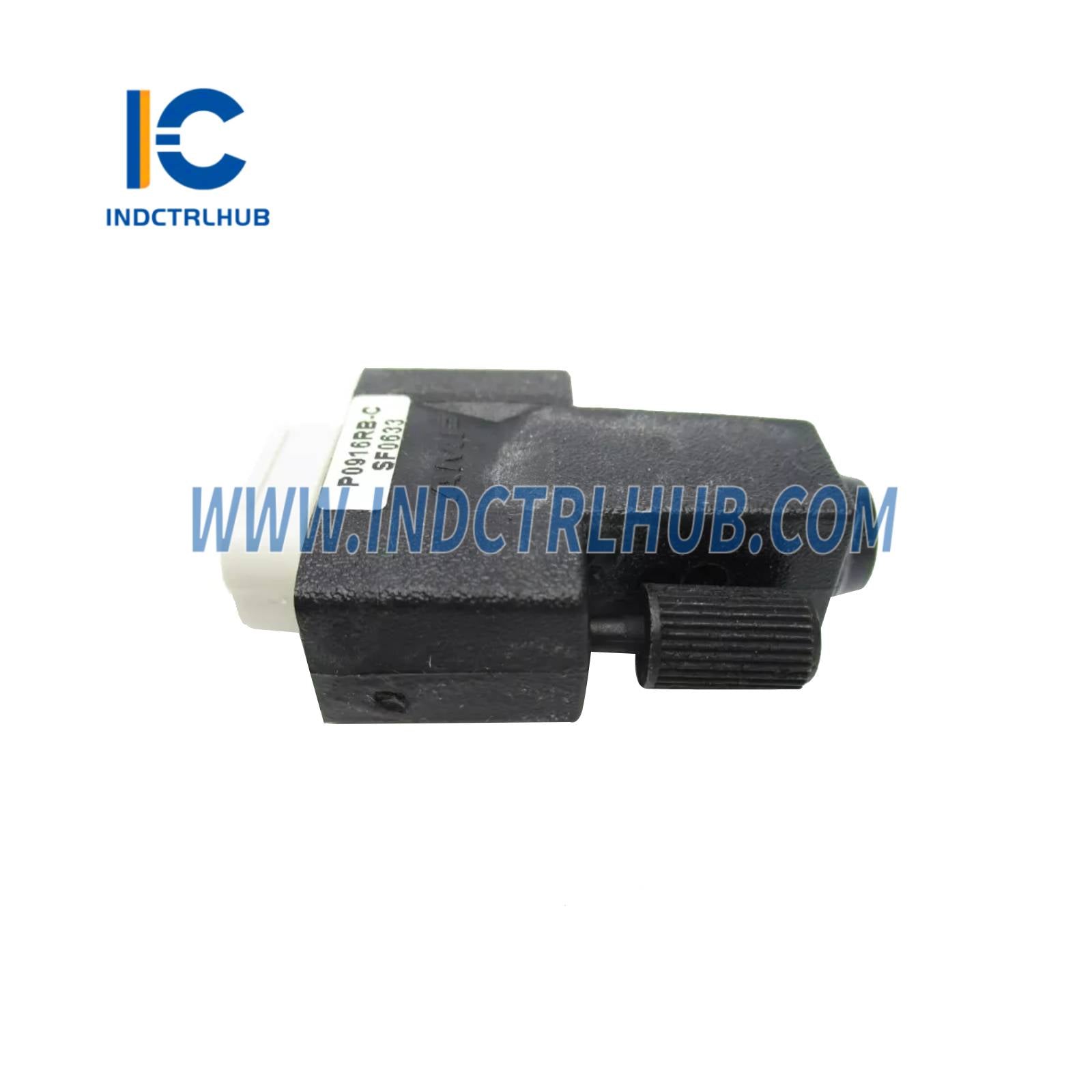

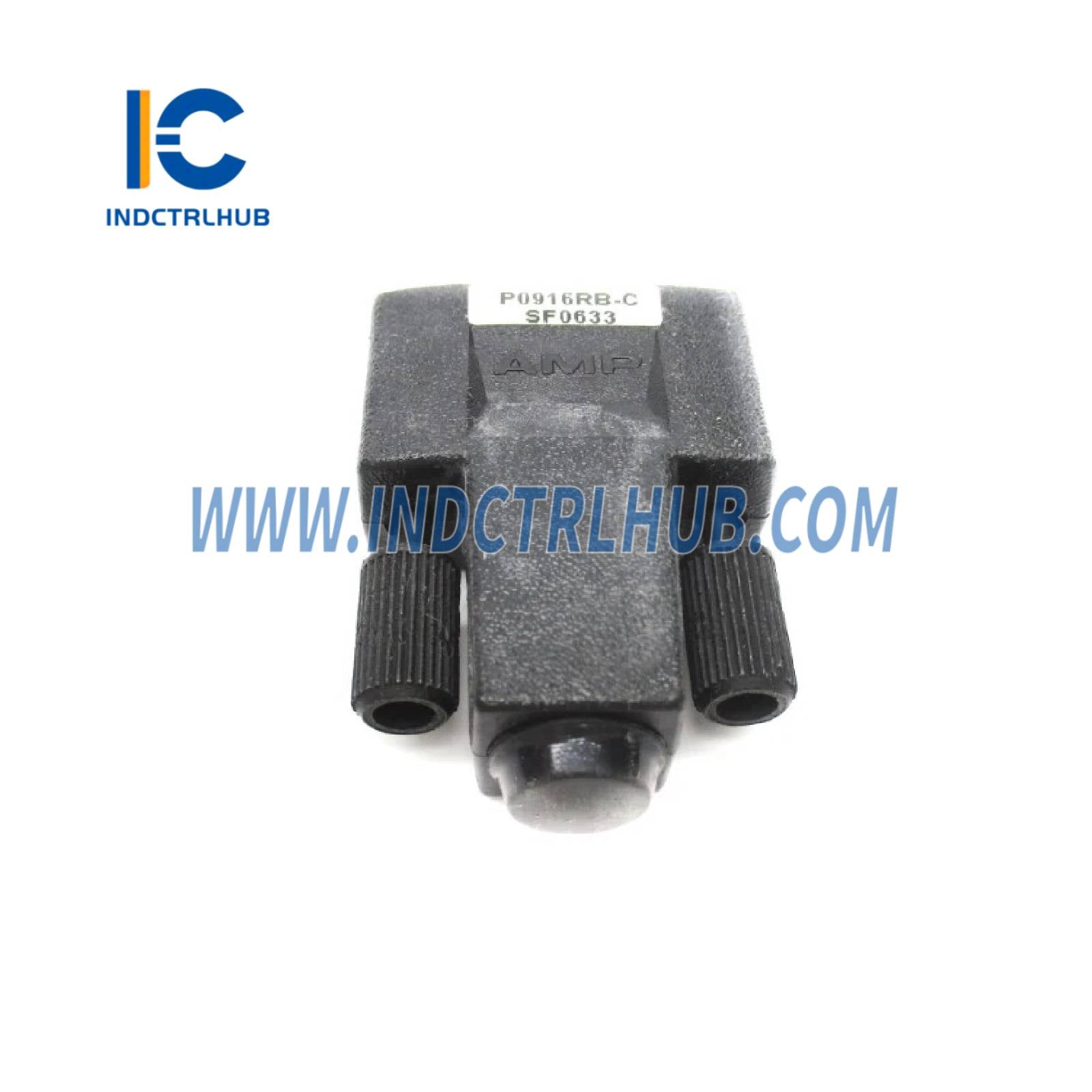

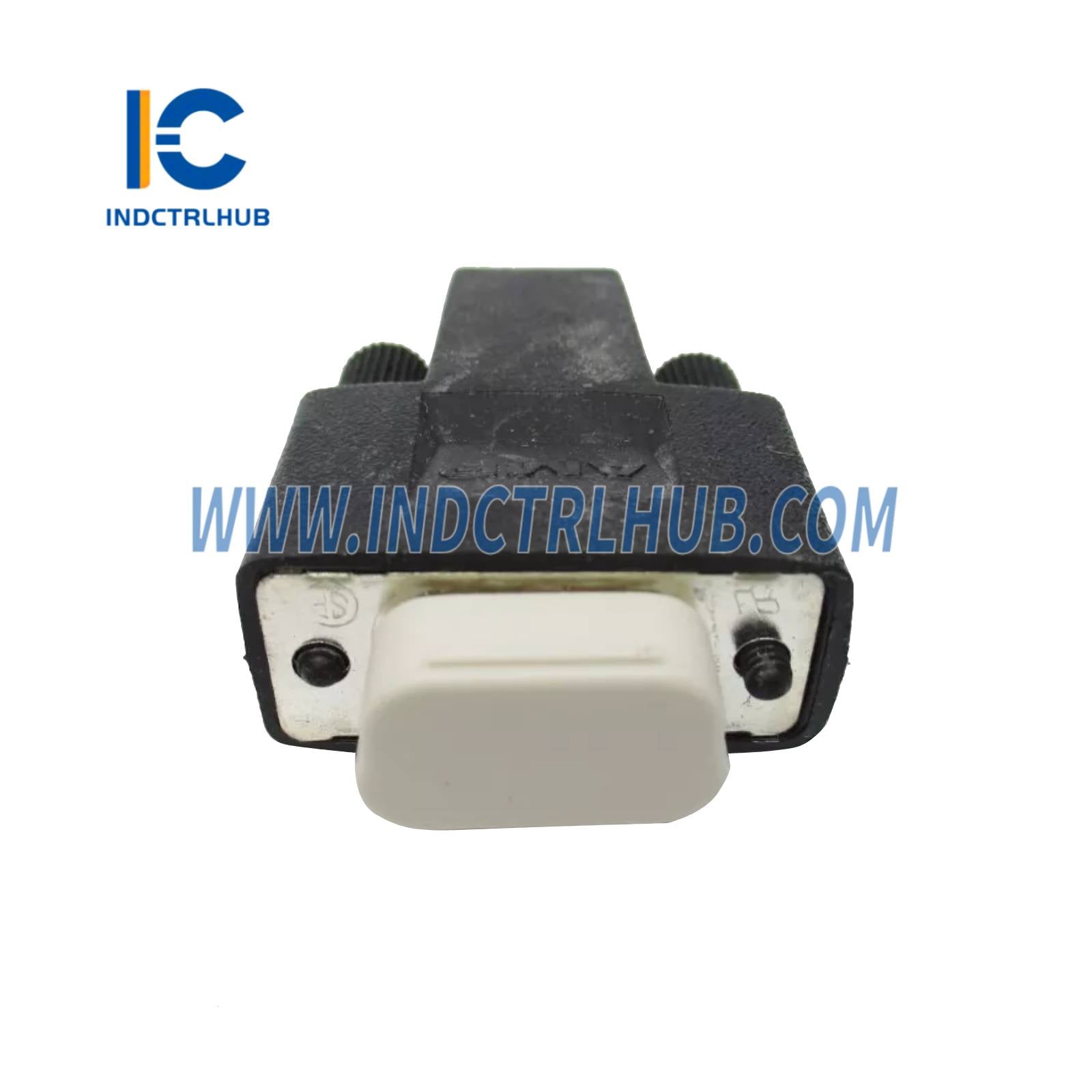

פרמטרי מוצר עבור מסיים לוח בסיס שדה P0916RB
📘 סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | Foxboro (של Schneider Electric) |
| מספר חלק | P0916RB (הוחלף על ידי RH916RB) |
| סוג מוצר | מסיים לוח בסיס שדה |
| פונקציה | מסיים את שדה מודול HDLC במהירות 2 Mbps בקצה CP או בלוח הבסיס סדרה 200 האחרון בשרשרת פרחים כאשר לא נדרשים כבלי Time Strobe או פיצול שדה A/B |
| תאימות מערכת | מערכת אוטומציה תהליכית Foxboro Evo, תת-מערכת סטנדרטית סדרה 200 |
⚙️ מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| תפקיד | מסיים את שדה מודול HDLC במהירות 2 Mbps כדי להבטיח שלמות אות נכונה בתצורת שרשרת פרחים |
| יישום | משמש בקצה המעבד הבקרתי (למשל, FCP280, FCP270) או בלוח הבסיס התומך ב-FBM האחרון בשרשרת כאשר אין צורך בכבלי Time Strobe או פיצול A/B |
| סוג Fieldbus | שדה מודול HDLC במהירות 2 Mbps עבור FBM סדרה 200; לא תואם לשדה במהירות 268 Kbps עבור FBM סדרה 100 |
| תאימות מחברים | מתחבר למחברי שדה מודול A/B על לוחות בסיס סדרה 200 (כבלי זוג מפותל מבודד) |
| מגבלת שימוש | לא בשימוש כאשר נדרשים אותות Time Strobe או פיצול שדה A/B (למשל, עם RH926KW, RH924ZJ, RH928CY, או RH926KZ מחברים/מפצלים) |
| תאימות משטח בסיס | תואם ללוחות בסיס התומכים ב-FBM (2, 4, 8 עמדות: RH926KE, RH926HM, RH926HT, וכו') ולוחות בסיס FCP270/FCP280 (RH924YL, P0926HC, וכו'), למעט לוח הבסיס FCP280 עם כבל כפול (RH100JX) עבור FBM סדרה 100 |
| התקנה | מתחבר למחבר שדה מודול על הלוח הבסיסי; אין צורך בתצורה נוספת |
🔌 מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| חומר | לא צויין במפורש (כנראה PC ו-ABS, דירוג בעירה UL94 V0, לפי מבנה לוח הבסיס) |
| משקל | לא צויין (בדרך כלל קל משקל, פחות מ-100 גרם, כמסתם פסיבי) |
| ממדים | לא צויין (קומפקטי, מתוכנן להתאים למחבר Fieldbus סטנדרטי על לוחות בסיס סדרה 200) |
| הרכבה | מתחבר ישירות למחבר Fieldbus של מודול A/B על לוח הבסיס |
| צבע | לא צויין (כנראה שחור, תואם לצבע לוח הבסיס) |
🌡️ מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | -20 עד +60°C (-4 עד +140°F) (מתואם עם מגבלות לוחות בסיס סדרה 200) |
| טמפרטורת אחסון | -40 עד +70°C (-40 עד +158°F) |
| לחות יחסית | 5 עד 95% (ללא עיבוי) |
| גובה הפעלה | -300 עד +3,000 מ' (-1,000 עד +10,000 רגל) |
| גובה אחסון | -300 עד +12,000 מ' (-1,000 עד +40,000 רגל) |
| זיהום | Class G3 (קשה) לפי ISA S71.04 (ללא מארז או מותקן במארז) |
| דרגת זיהום | דרגת זיהום 2 לפי IEC 664-1 |
✅ תאימות רגולטורית
| תקן | פרטים |
|---|---|
| תאימות אלקטרומגנטית (EMC) | עומד בהוראת EMC האירופאית 2014/30/EU, EN 61326:2013 פליטת Class A ורמות עמידות תעשייתית |
| בטיחות המוצר | רשום UL/UL-C למערכות מבוססות מארז Class I, קבוצות A-D, מחלקה 2, T4; עומד בדרישות Class 2 לפי NFPA 70 (NEC) מאמר 725 ו-CSA C22.1 סעיף 16, כפי שמפורט ב-B0400FA |
| תעודת ATEX | מאושר Ex nA IIC T4 Gc עבור ATEX אזור 2 כאשר מחובר לפי B0400FA |
| אישור ימי | מאושר מסוג ABS ו-Bureau Veritas EC31, אך לא מוסמך לשימוש עם לוחות בסיס P0926KE, P0926KH, P0924RT, P0923LR, RH100JX או RH101KF |
| תאימות RoHS | תואם להוראת RoHS האירופאית המחודשת 2011/65/EU |
📦 מידע להזמנה
| שדה | פרטים |
|---|---|
| מספר חלק | P0916RB (הוחלף על ידי RH916RB) |
| חלק להחלפה | RH916RB (מסתם לוח בסיס Fieldbus נוכחי) |
| לוחות בסיס קשורים | לוחות בסיס התומכים ב-FBM (RH926KE, RH926HM, RH926HT, וכו'), לוחות בסיס FCP270 (P0926HC, P0926HW), לוחות בסיס FCP280 (RH924YL), למעט RH100JX עבור FBM סדרה 100 |
| דרישת התקנה | משמש במערכות ללא צורך בפיצול Time Strobe או שדה A/B Fieldbus |
