Product Description

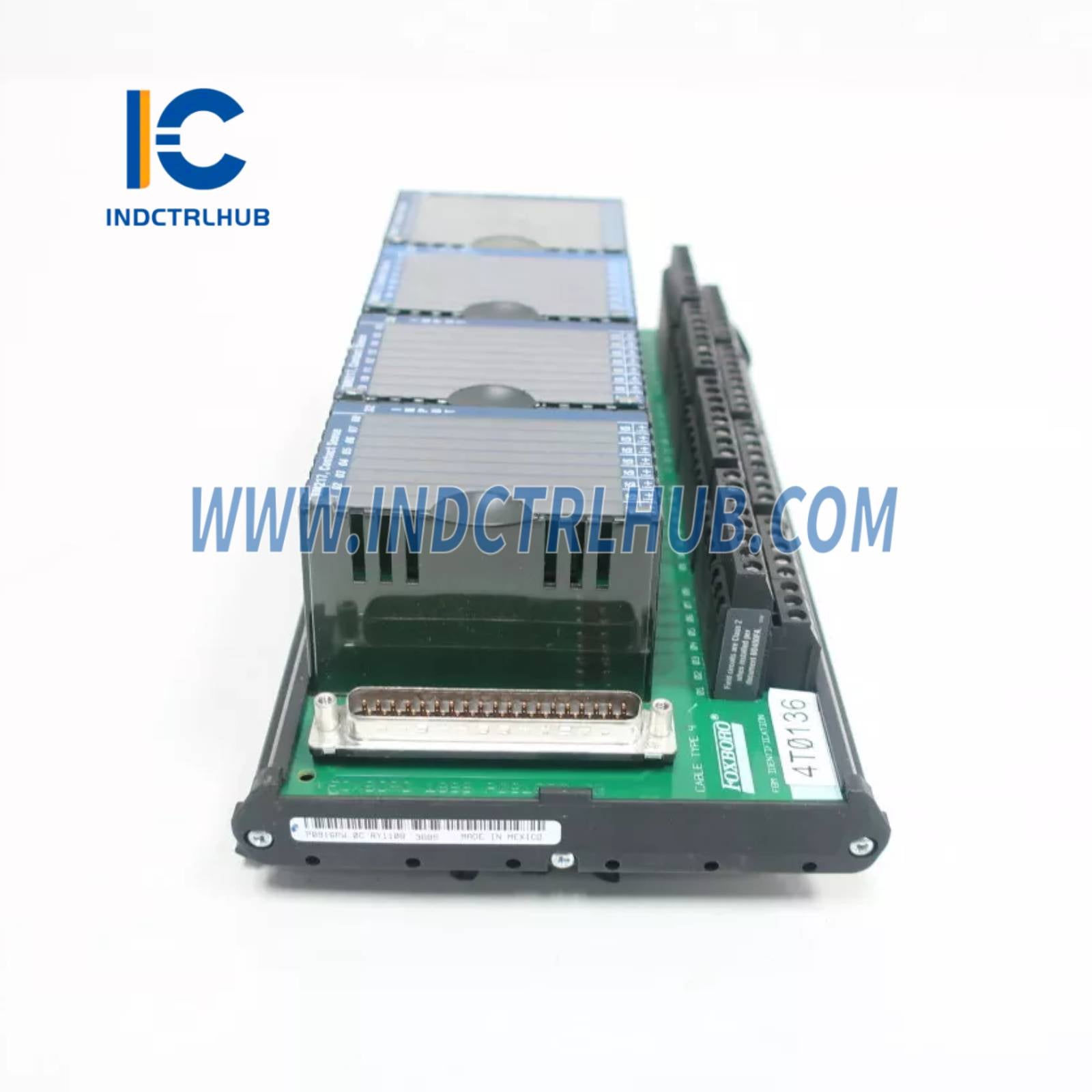

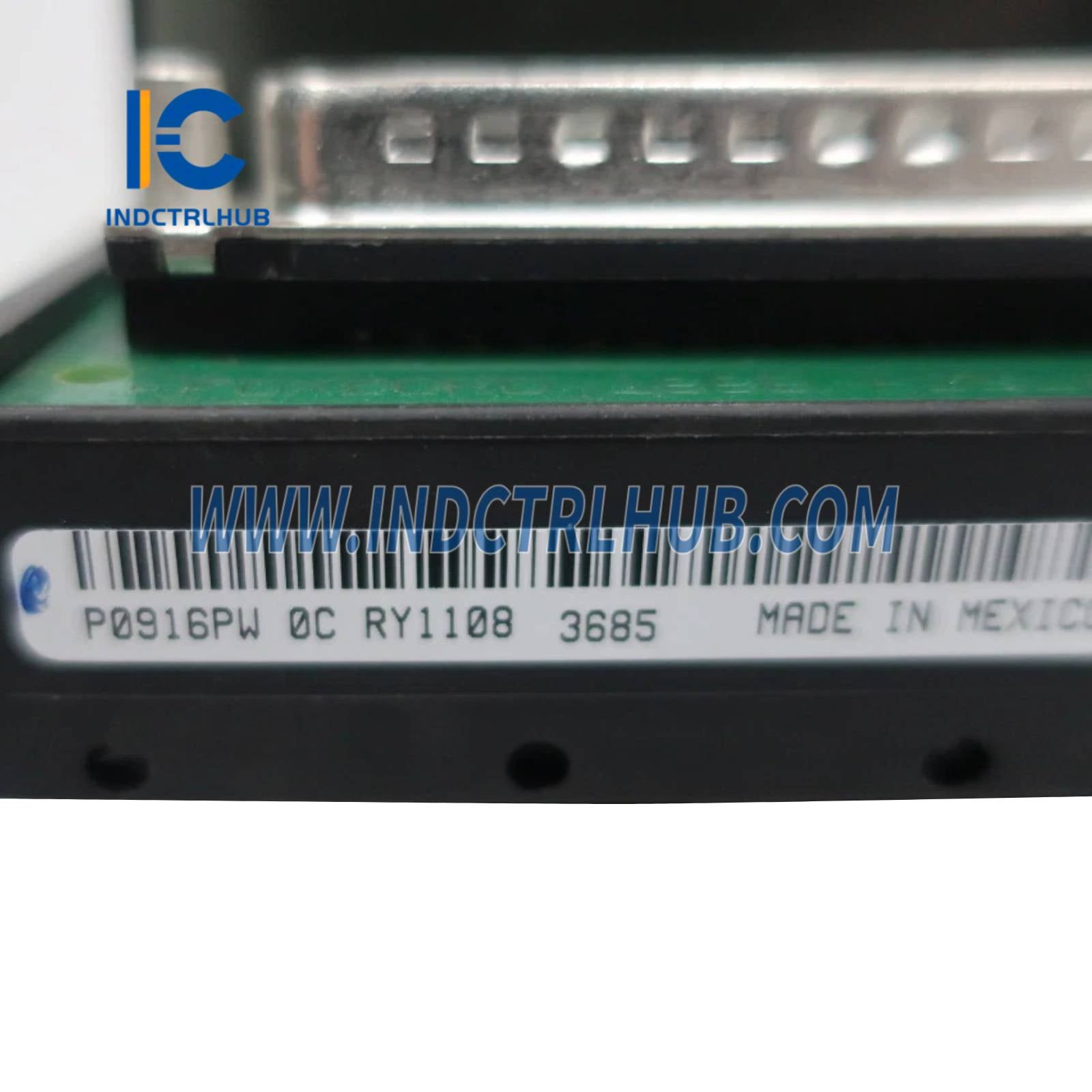

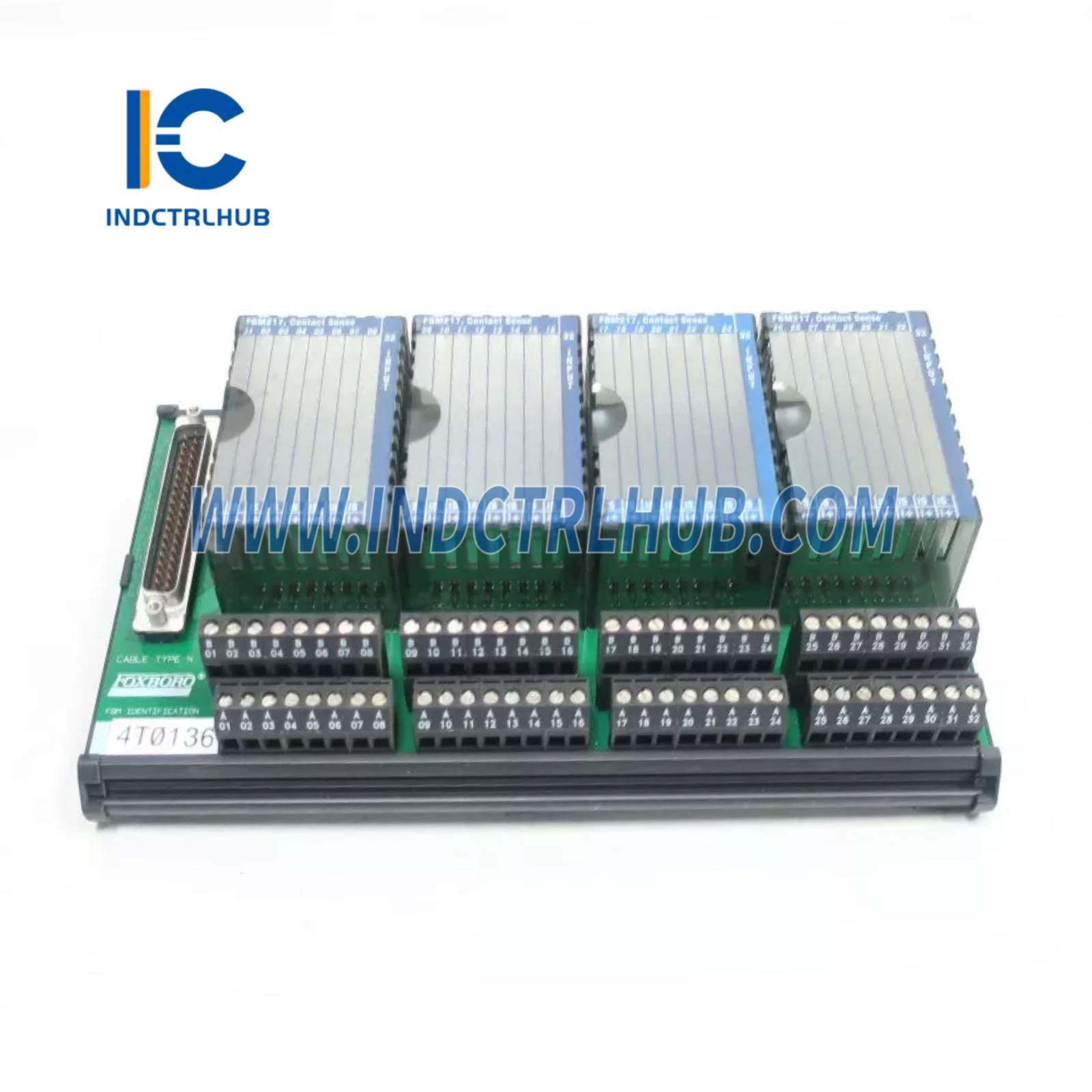

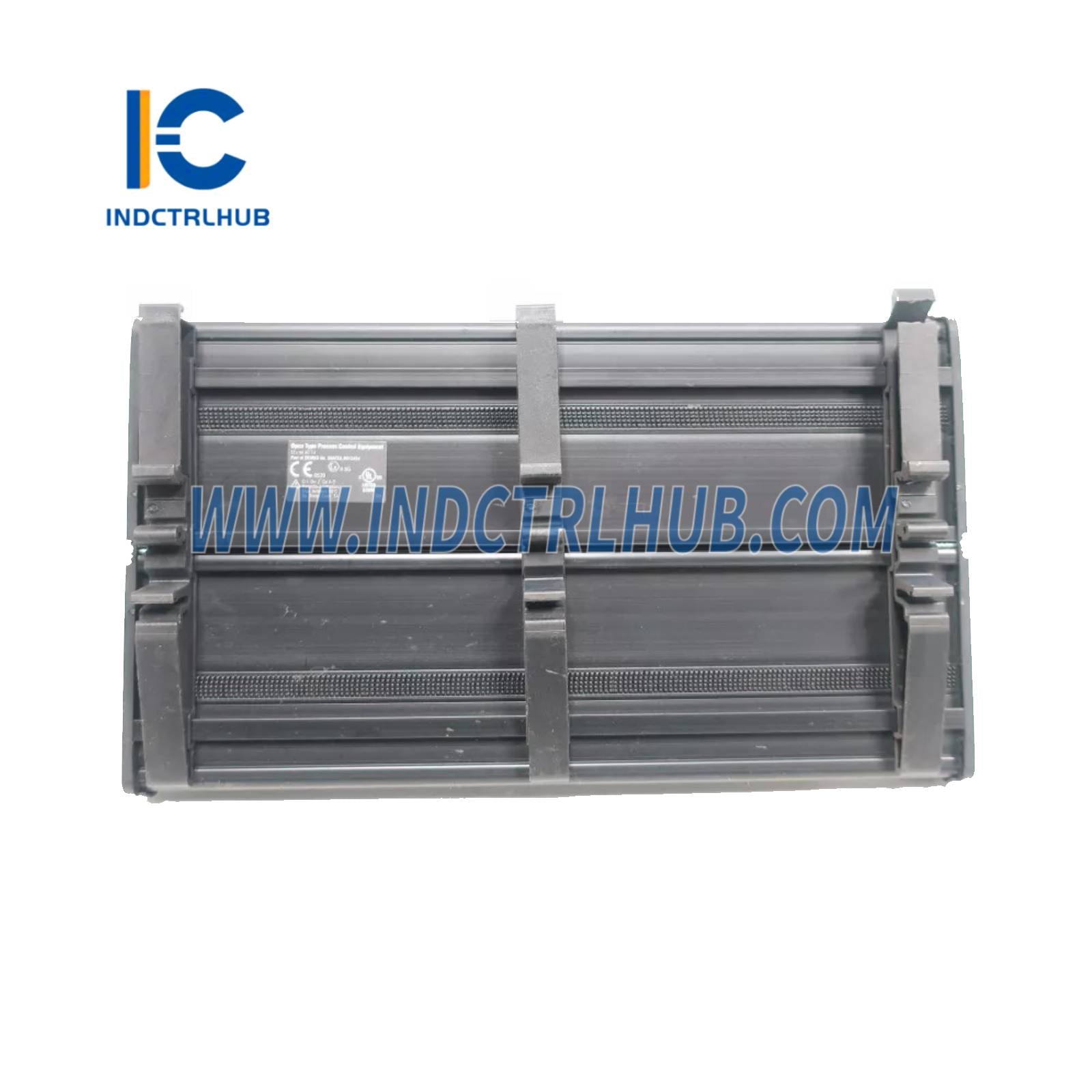

פרמטרי מוצר להרכבת סיום P0916PW (הוחלף על ידי RH916XZ)
📘 סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | Foxboro (של Schneider Electric) |
| מספר חלק | P0916PW (הוחלף על ידי RH916XZ) |
| סוג מוצר | הרכבת סיום (TA) למודול קלט דיסקרטי Compact FBM217 |
| פונקציה | תומך ב-32 ערוצי קלט חיישן מגע ב-24 V DC עם גירוי פנימי |
| מודול קשור | FBM217 קומפקטי (RH101DF) |
| תאימות מערכת | מערכת אוטומציה תהליכים Foxboro Evo, תת-מערכת I/O מסדרת Compact 200 |
⚙️ מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| אות קלט | 32 ערוצים, חיישן מגע, רטיבות מגע 24 V DC מ-FBM; העברה פסיבית עם בידוד קבוצתי |
| מתח כניסה | 24 V DC (מתח פתוח נומינלי מספק כוח עזר +24 V DC של FBM) |
| זרם כניסה | לא צויין במפורש לחיישן מגע; בדרך כלל זרם קצר מרבי של 2.5 mA (מבוסס על TAs דומים כמו RH924HA) |
| רמות לוגיות | לא צויין במפורש; בדרך כלל לוגיקה אפס: 0 עד 5 V DC, לוגיקה אחד: 15 עד 30 V DC (בהתבסס על מפרטי קלט FBM217) |
| התנגדות מקור | מצב דלוק: 1 kΩ מקסימום; מצב כבוי: 100 kΩ מינימום (חל על כל ה-TAs לפי עמוד 4) |
| סוג TA | סוג דחיסה (C) |
| בידוד | בידוד קבוצתי מסופק על ידי הרכבת סיום; עמיד ל-600 V AC למשך דקה בין ערוצים מבודדים לקבוצה ולארץ (אדמה) |
| סוג כבל | סוג 4 (P/PVC או LSZH) |
| מחבר (TA לכבל) | מחבר D-subminiature עם 37 פינים |
| כבלים תואמים | סוג 4 P/PVC: RH100CJ (0.5 מ'), RH100CK (1.0 מ'), RH100EQ (1.5 מ'), RH100CL (2.0 מ'), RH100CM (3.0 מ'), RH100CN (5.0 מ'), RH100CP (10.0 מ'), RH100CQ (15.0 מ'), RH100CR (20.0 מ'), RH100CS (25.0 מ'), RH100CT (30.0 מ'); סוג 4 LSZH: RH100BN (0.5 מ'), RH100BP (1.0 מ'), RH100EN (1.5 מ'), RH100BQ (2.0 מ'), RH100BR (3.0 מ'), RH100BS (5.0 מ'), RH100BT (10.0 מ'), RH100BJ (15.0 מ'), RH100BV (20.0 מ'), RH100BW (25.0 מ'), RH100BX (30.0 מ') |
| יישום | מחבר חיווט שדה ל-Compact FBM217 לקלטי חישה של מגעי מתח נמוך (למשל, מתגים, רליים) |
| עיבוד אותות | מעבר פסיבי (ללא עיבוד אות פעיל; משתמש ב +24 V DC של FBM להרטבת מגעים) |
| סוג אישור | סוג 1, 2, 4 (רשום UL/UL-C עבור Class I, Div 2, קבוצות A-D; מוסמך DEMKO Ex nA IIC T4 לאזור 2; מעגלי אנרגיה מוגבלת Class 2) |
🔌 מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| חומר | פוליאמיד (PA) |
| משקל | רוחב 233 מ"מ: ~454 גרם (1.0 ליברות, בקירוב) |
| ממדים | גובה: 125 מ"מ (4.92 אינץ'); רוחב: 233 מ"מ (9.17 אינץ'); עומק: לא צויין (טיפוסי ~76 מ"מ לפי TAs דומים) |
| הרכבה | רייל DIN (תומך בסגנונות 32 מ"מ ו-35 מ"מ) |
| חיבורים לסיום בשטח | חיווט מסוג דחיסה: מוצק: 0.2 עד 4 מ"מ² (24 עד 12 AWG); מפוצל: 0.2 עד 2.5 מ"מ² (24 עד 12 AWG); מפוצל עם פערולות: 0.2 עד 2.5 מ"מ² (עם או בלי קולר פלסטי) |
🌡️ מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה | -20 עד +70°C (-4 עד +158°F) לפוליאמיד |
| טמפרטורת אחסון | -40 עד +85°C (-40 עד +185°F) |
| לחות יחסית | 5 עד 95% (ללא עיבוי) |
| גובה (תפעול) | -300 עד +3,000 מ' (-1,000 עד +10,000 רגל) |
| גובה (אחסון) | -300 עד +12,000 מ' (-1,000 עד +40,000 רגל) |
| זיהום | Class G3 (קשה) לפי ISA S71.04, נבדק לפי EIA 364-65, Class III |
| רטט | 0.75 m/s² (5 עד 500 הרץ) |
✅ תאימות רגולטורית
| תקן | פרטים |
|---|---|
| תאימות אלקטרומגנטית (EMC) | הוראת EMC האירופית 2004/108/EC (לפני 2016) ו-2014/30/EU (אחרי 2016); עומד בדרישות EN 61326-1:2013 Class A לפליטות ורמות עמידות תעשייתית |
| תאימות RoHS | תואם להוראת RoHS האירופאית 2011/65/EU |
| בטיחות מוצר (UL) | רשום UL/UL-C עבור Class I, קבוצות A-D, Division 2, קוד טמפרטורה T4 כאשר מחובר למודולי מעבד Foxboro Evo לפי מדריך המשתמש למערכת המשנה Standard ו-Compact 200 Series (B0400FA); עומד בדרישות Class 2 לפי NFPA 70 ו-CSA C22.1 |
| בטיחות מוצר (אירופה) | הוראת המתח הנמוך האירופית 2006/95/EC (לפני 2016) ו-2014/35/EU (אחרי 2016); מוסמך DEMKO Ex nA IIC T4 לאזור 2 כאשר מחובר לפי B0400FA |
| אישור ימי | מאושר מסוג ABS ומוסמך על ידי Bureau Veritas Marine לקטגוריית סביבה EC31 |
| סוג אישור | סוג 1: רשום UL/UL-C עבור Class I, Div 2, קבוצות A-D, T4; DEMKO Ex nA IIC T4 לאזור 2; סוג 2: ציוד נלווה למעגלי שדה לא מציתים (Class I, Div 2, קבוצות A-D; אזור 2, קבוצה IIC); סוג 4: Class 2 אנרגיה מוגבלת (60 V DC, 30 V AC, 100 VA או פחות) אם ציוד הלקוח עומד בדרישות Class 2 |
📦 מידע להזמנה
| שדה | פרטים |
|---|---|
| דרגה | תעשייתי |
| מספר חלק | P0916PW (הוחלף על ידי RH916XZ) |
| מודול קשור | FBM217 קומפקטי (RH101DF) |
| סוג TA | סוג דחיסה (פוליאמיד) |
| כבלים תואמים | סוג 4 (P/PVC או LSZH, ראה מפרט פונקציונלי למספרי חלקים) |
| מתאם מיותר | RH101AZ (לזוג FBM217 מיותר) |
