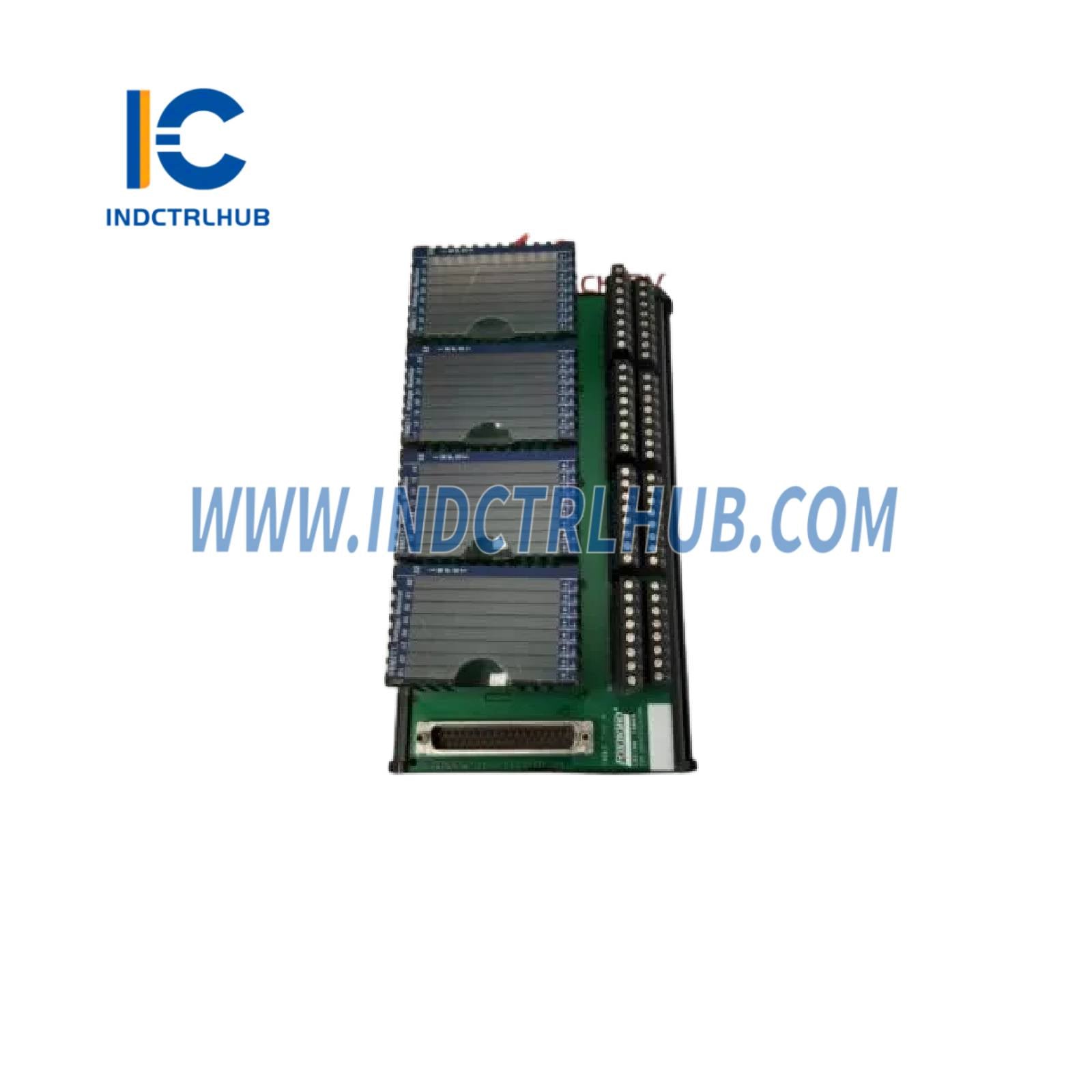

Product Description
מידע כללי
|
יצרן |
FOXBORO |
|---|---|
|
דגם/מספר חלק |
P0916PU |
|
שם מודול |
FBM217 |
|
תיאור |
מודול קלט דיגיטלי מבודד קבוצה/ערוץ עם 32 ערוצים למערכת Foxboro I/A Series |
מפרטים פונקציונליים
|
פרמטר |
פרטים |
|---|---|
|
ערוצי קלט |
32 ערוצים מבודדים בקבוצה |
|
מתח במצב הפעלה |
15 עד 30 V DC |
|
מתח במצב כבוי |
0 עד 5 V DC |
|
זרם לכל ערוץ |
2.2 mA טיפוסי ב-30 V DC |
|
התנגדות מקור (פועל) |
מקסימום 1 kΩ ב-15 V DC |
|
התנגדות מקור (כבוי) |
מינימום 100 kΩ ב-30 V DC |
|
זמן סינון/דיבאונס |
ניתן לקונפיגורציה: ללא סינון, 4, 8, 16, או 32 מ"ש |
|
קצב ספירת פולסים מקסימלי |
250 הרץ |
|
בידוד (שילוב מודול/TA) |
מבודד קבוצתי או מבודד ערוץ בהתאם ל-TA; עמיד ל-600 V AC למשך דקה |
|
תקשורת |
דרך Fieldbus עם FCM או FCP |
|
מתח כניסת כוח (רזרבי) |
24 V DC +5%, -10% |
|
צריכת חשמל |
3 W (מקסימום) ב-24 V DC |
|
פיזור חום |
5 W (מקסימום) |
דרישות כיול
|
פרמטר |
פרטים |
|---|---|
|
כיול |
לא נדרש למודול או TA |
עמידה ברגולציה
|
תחום תאימות |
תקנים/פרטים |
|---|---|
|
EMC |
EN61326-1:2013 כיתה A, עמידות תעשייתית |
|
RoHS |
2011/65/EU |
|
בטיחות המוצר |
UL/UL-C רשום עבור Class I, Div 2, T4 |
|
LVD / ATEX |
2006/95/EC & 2014/35/EU, 94/9/EC & 2014/34/EU |
|
אישורים ימיים |
ABS, Bureau Veritas (EC31) |
מפרטי סביבה
תנאי הפעלה
|
פרמטר |
ערך |
|---|---|
|
טמפרטורה (מודול/TA) |
-20 עד +70 מעלות צלזיוס (-4 עד +158 פרנהייט) |
|
לחות יחסית |
5 עד 95% ללא עיבוי |
|
גובה |
-300 עד +3000 מ' (-1000 עד +10000 רגל) |
תנאי אחסון
|
פרמטר |
ערך |
|---|---|
|
טמפרטורה |
-40 עד +70 °C (-40 עד +158 °F) |
|
לחות יחסית |
5 עד 95% ללא עיבוי |
|
גובה |
-300 עד +12000 מ' (-1000 עד +40000 רגל) |
מגבלות סביבתיות נוספות
|
זיהום |
מתאים ל-Class G3 (קשה, לפי ISA S71.04) |
|---|---|
|
רטט |
0.75 מ"ש² (5–500 הרץ) |
מפרטים פיזיים
מודול
|
הרכבה |
לוח בסיס מודולרי (רייל DIN או מדף 19 אינץ') |
|---|---|
|
משקל |
כ-284 גרם (10 oz) |
|
גובה |
102 מ"מ (4 אינץ'), 114 מ"מ (4.5 אינץ') כולל אוזניים |
|
רוחב |
45 מ"מ (1.75 אינץ') |
|
עומק |
104 מ"מ (4.11 אינץ') |
הרכבת סיום (TA)
|
הרכבה |
מסילת DIN (תומך במסילות 32 מ"מ ו-35 מ"מ) |
|---|---|
|
משקל |
420–454 גרם (0.93–1.0 ליברות) תלוי בדגם |
|
אורך |
216 מ"מ (8.51 אינץ') או 233 מ"מ (9.15 אינץ') |
מידע להזמנה
|
מספר חלק |
תיאור |
|---|---|
|
RH914TR |
מודול FBM217 (מחליף את P0914TR) |
|
P0916PU |
הרכבת סיום (TA) – מבודד ערוץ |
|
RH926ZY |
מתאם מיותר (מחליף את P0926ZY) |
|
הערה |
לעוד וריאציות TA, עיין בעמוד 9 של התיעוד המלא |
