Product Description

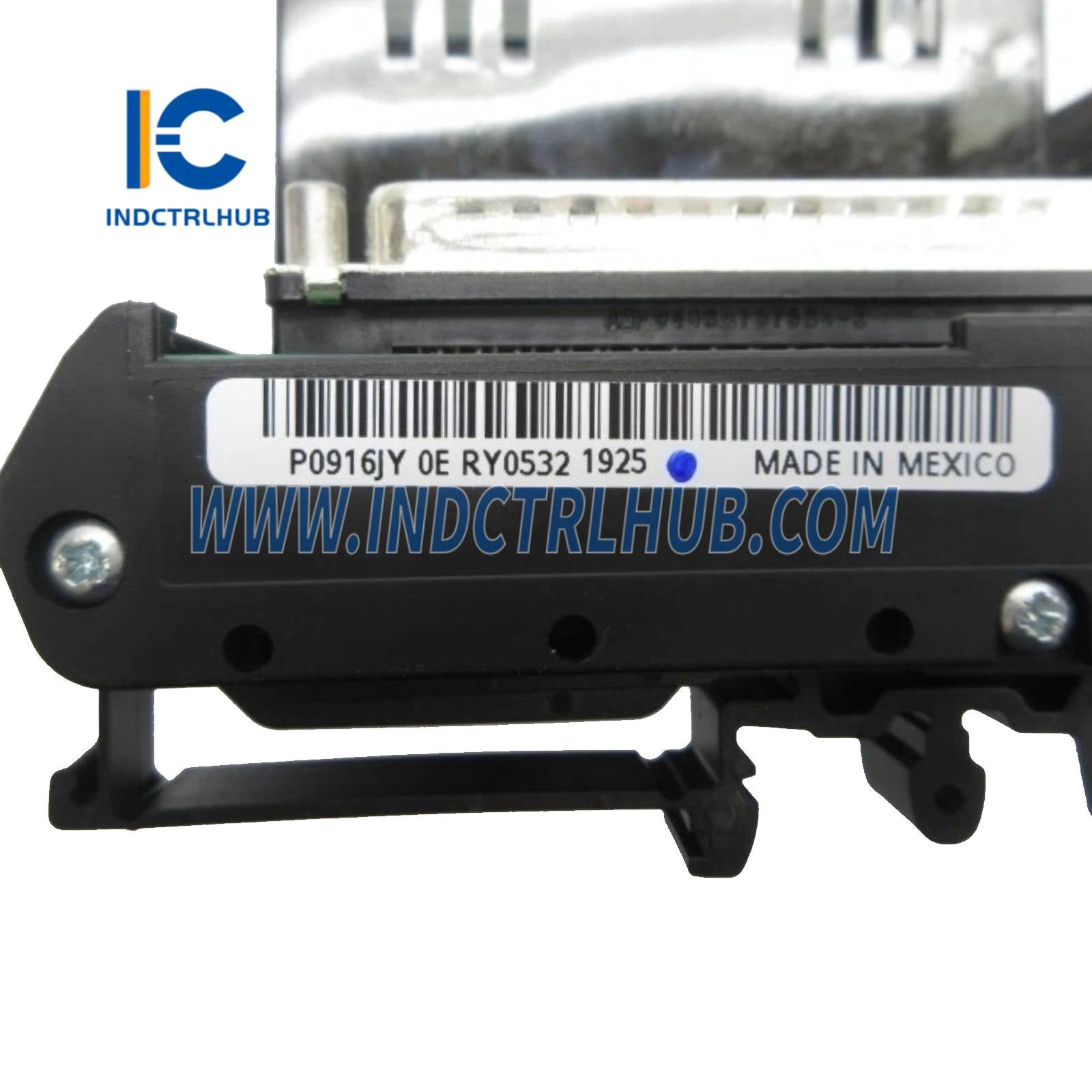

פרמטרי מוצר עבור מערך סיום P0916JY
📘 סקירת מוצר
| שדה | פרטים |
|---|---|
| יצרן | Foxboro (של Schneider Electric) |
| מספר חלק | P0916JY (הוחלף על ידי RH916JY) |
| סוג מוצר | מערך סיום (TA) למודול פלט דיסקרטי FBM242 |
| פונקציה | תומך ב-16 ערוצי פלט מתג (מוגנים - עם פיוז) ב-15 עד 60 וולט DC |
| מודול קשור | FBM242 (RH916TA) |
| תאימות מערכת | מערכת אוטומציה תהליכית Foxboro Evo, סדרה 200 |
⚙️ מפרטים פונקציונליים
| תכונה | מפרט |
|---|---|
| אות פלט | 16 ערוצים, מתג (פלטים מוגנים - עם פיוז), 15 עד 60 וולט DC (מקור חיצוני) במקסימום 2 אמפר |
| סוג TA | סוג דחיסה (C) |
| סוג כבל | סוג 4 או סוג 4H (P/PVC או LSZH) |
| מחבר (TA לכבל) | מחבר D-subminiature זכר 37 פינים |
| כבלים תואמים | סוג 4 P/PVC: RH916FG (0.5 מ'), RH916FH (1.0 מ'), RH931RQ (2.0 מ'), RH916FJ (3.0 מ'), RH916FK (5.0 מ'), RH916FL (10.0 מ'), RH916FM (15.0 מ'), RH916FN (20.0 מ'), RH916FP (25.0 מ'), RH916FQ (30.0 מ'); סוג 4H P/PVC: RH916GE (10.0 מ'), RH916GF (15.0 מ'), RH916GG (20.0 מ'), RH916GH (25.0 מ'), RH916GJ (30.0 מ'); סוג 4 LSZH: RH928BA (0.5 מ'), RH928BB (1.0 מ'), RH928BC (2.0 מ'), RH928BD (3.0 מ'), RH928BE (5.0 מ'), RH928BF (10.0 מ'), RH928BG (15.0 מ'), RH928BH (20.0 מ'), RH928BJ (25.0 מ'), RH928BK (30.0 מ'); סוג 4H LSZH: RH928BW (10.0 מ'), RH928BX (15.0 מ'), RH928BY (20.0 מ'), RH928BZ (25.0 מ'), RH928CA (30.0 מ') |
| יישום | מחבר חיווט שדה ל-FBM242 למכשירי פלט בדידים (למשל, ריליים, מפעילים) ב-15 עד 60 V DC |
| הגנת פלט | פיוזים ניתנים לשירות על ידי המשתמש (3.15 A מלאים בחול, מדורגים לטמפרטורה ל-2 A לכל ערוץ) |
| סוגי אישור | סוג 1, סוג 2 (ראה תאימות רגולטורית) |
| בידוד | בידוד ערוץ מסופק על ידי FBM242 |
🔌 מפרטים פיזיים
| תכונה | מפרט |
|---|---|
| חומר | פוליאמיד (PA) |
| משקל | כ-272 גרם (0.60 ליברות) לאורך 127 מ"מ או 285 גרם (0.65 ליברות) לאורך 148 מ"מ |
| מידות | גובה: 125 מ"מ (4.92 אינץ'); רוחב: 127 מ"מ (5.02 אינץ') או 148 מ"מ (5.75 אינץ'); עומק: לא צויין (טיפוסי ~76 מ"מ לפי TA דומים) |
| הרכבה | מסילת DIN (תומך בסגנונות 32 מ"מ ו-35 מ"מ) |
| חיבורים לסיום בשטח | חיווט מסוג דחיסה: מוצק: 0.2 עד 4 מ"מ² (24 עד 12 AWG); מפוצל: 0.2 עד 2.5 מ"מ² (24 עד 12 AWG); מפוצל עם פערולים: 0.2 עד 2.5 מ"מ² (עם או בלי צווארון פלסטיק) |
| בלוקי טרמינל | פלטים: 2 שכבות, 16 עמדות; הפצת כוח: 2 שכבות, 4 עמדות |
🌡️ מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת תפעול | -20 עד +70°C (-4 עד +158°F) |
| טמפרטורת אחסון | -40 עד +70°C (-40 עד +158°F) |
| לחות יחסית | 5 עד 95% (ללא עיבוי) |
| גובה (תפעול) | -300 עד +3,000 מ' (-1,000 עד +10,000 רגל) |
| גובה (אחסון) | -300 עד +12,000 מ' (-1,000 עד +40,000 רגל) |
| זיהום | Class G3 (קשה) לפי ISA S71.04, נבדק לפי EIA 364-65, Class III |
| רטט | 7.5 מ/ש² מ-5 עד 500 הרץ |
✅ תאימות רגולטורית
| תקן | פרטים |
|---|---|
| תאימות אלקטרומגנטית (EMC) | הוראת EMC האירופית 2004/108/EC (לפני 20 באפריל 2016) ו-2014/30/EU (החל מ-20 באפריל 2016); עומד בדרישות EN61326-1:2013 דרגת A לפליטות ורמות עמידות תעשייתית |
| בטיחות מוצר (UL) | רשום UL/UL-C עבור Class I, Groups A-D, Division 2, T4 במיקומים מסוכנים כאשר מחובר למודולי מעבד Foxboro Evo ספציפיים; עומד בדרישות Class 2 לפי NEC (NFPA No.70) ו-CSA C22.1 |
| בטיחות מוצר (אירופה) | הוראת המתח הנמוך האירופית 2006/95/EC (לפני 20 באפריל 2016) ו-2014/35/EU (החל מ-20 באפריל 2016); ATEX 94/9/EC (לפני 20 באפריל 2016) ו-2014/34/EU (החל מ-20 באפריל 2016); מוסמך DEMKO Ex nA IIC T4 לאזור 2 |
| סוג אישור 1 | רשום UL/UL-C עבור Class I, Groups A-D, Division 2, T4; מאושר על ידי DEMKO Ex nA IIC T4 לאזור 2 |
| סוג אישור 2 | רשום UL/UL-C כמכשיר נלווה למעגלי שדה לא מסוכנים (Class I, Groups A-D, Division 2) ומאושר על ידי DEMKO לקבוצה IIC, אזור 2; מעגלי שדה מוגבלים ל-Class 2 (60 V DC, 30 V AC, 100 VA או פחות) אם ציוד הלקוח עומד במגבלות Class 2 |
| תאימות RoHS | תואם להוראת RoHS האירופית 2011/65/EU |
| תעודת ימית | מאושר מסוג ABS ומוסמך על ידי Bureau Veritas Marine לקטגוריית סביבה EC31 |
📦 מידע להזמנה
| שדה | פרטים |
|---|---|
| דרגה | תעשייתי |
| מספר חלק | P0916JY (הוחלף על ידי RH916JY) |
| מודול קשור | FBM242 (RH916TA) |
| סוג TA | סוג דחיסה (פוליאמיד) |
| כבלים תואמים | סוג 4 או סוג 4H (P/PVC או LSZH, ראה מפרט פונקציונלי למספרי חלקים) |
