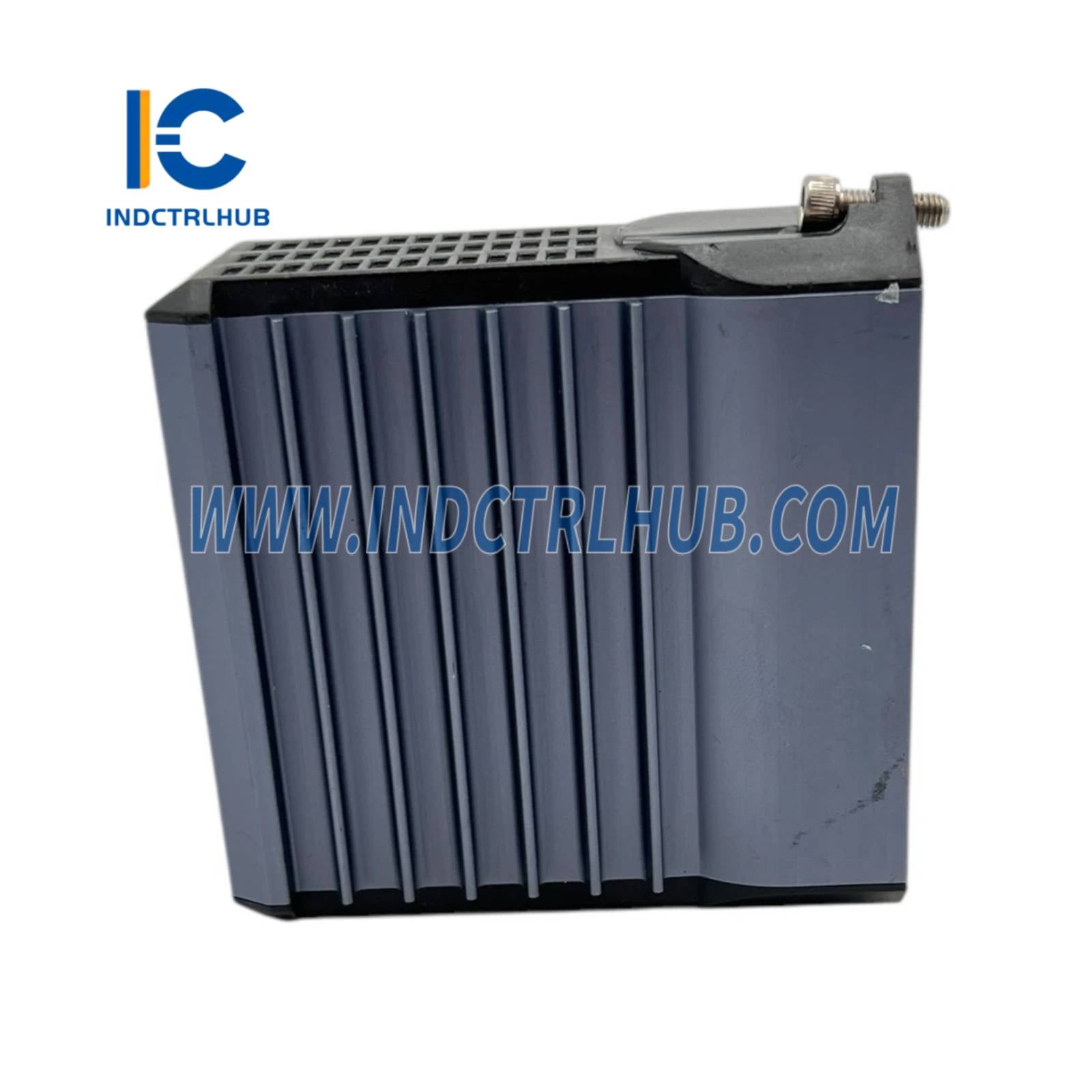

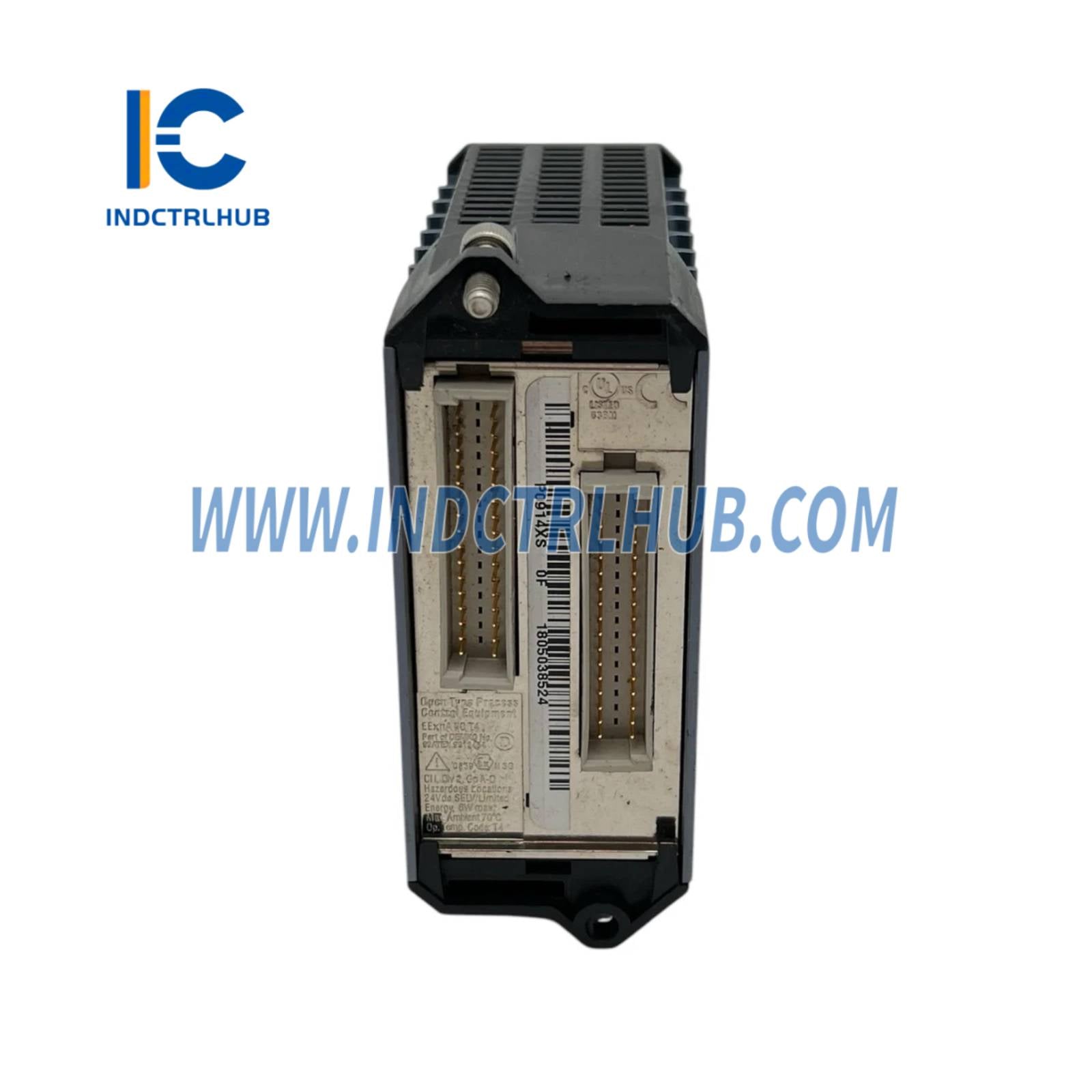

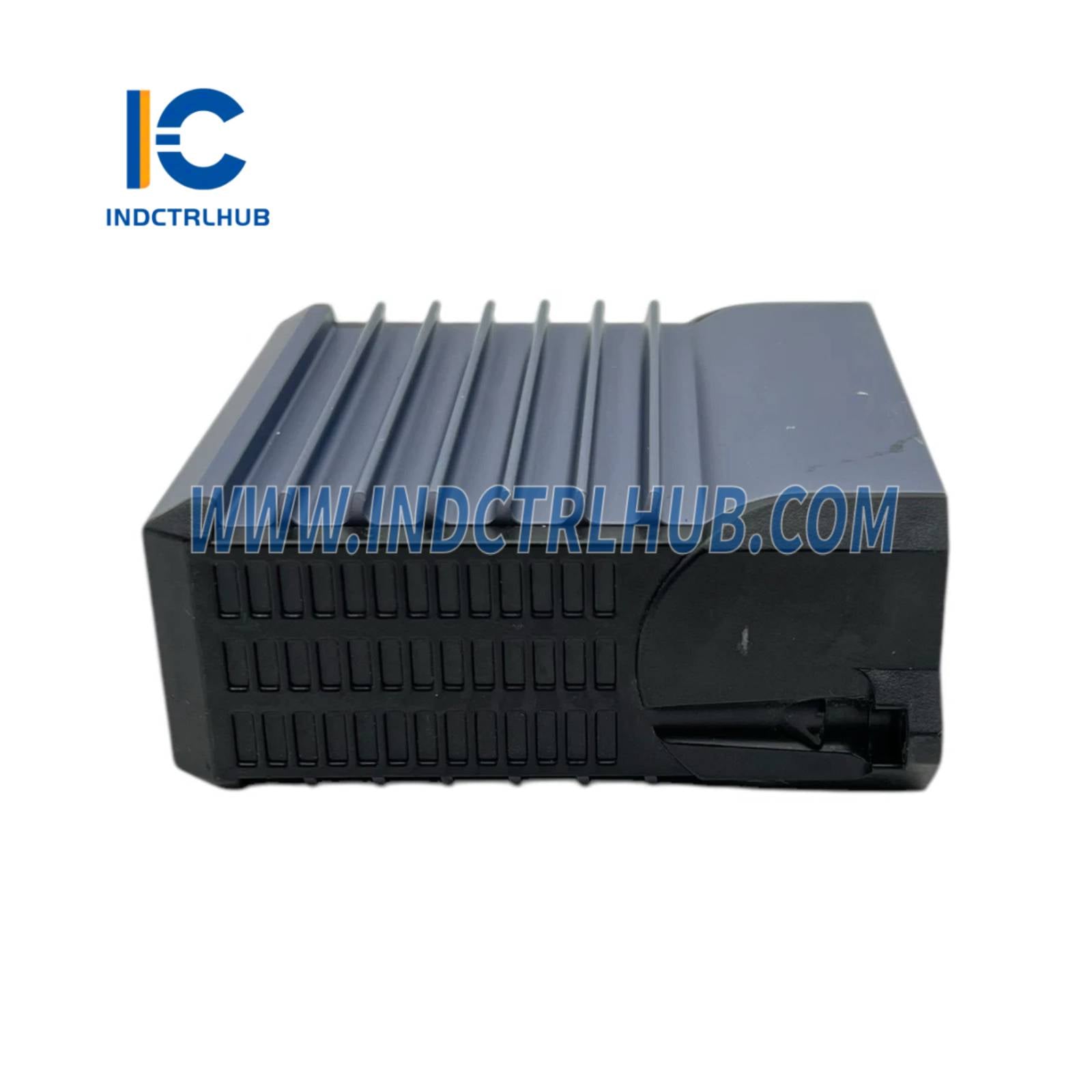

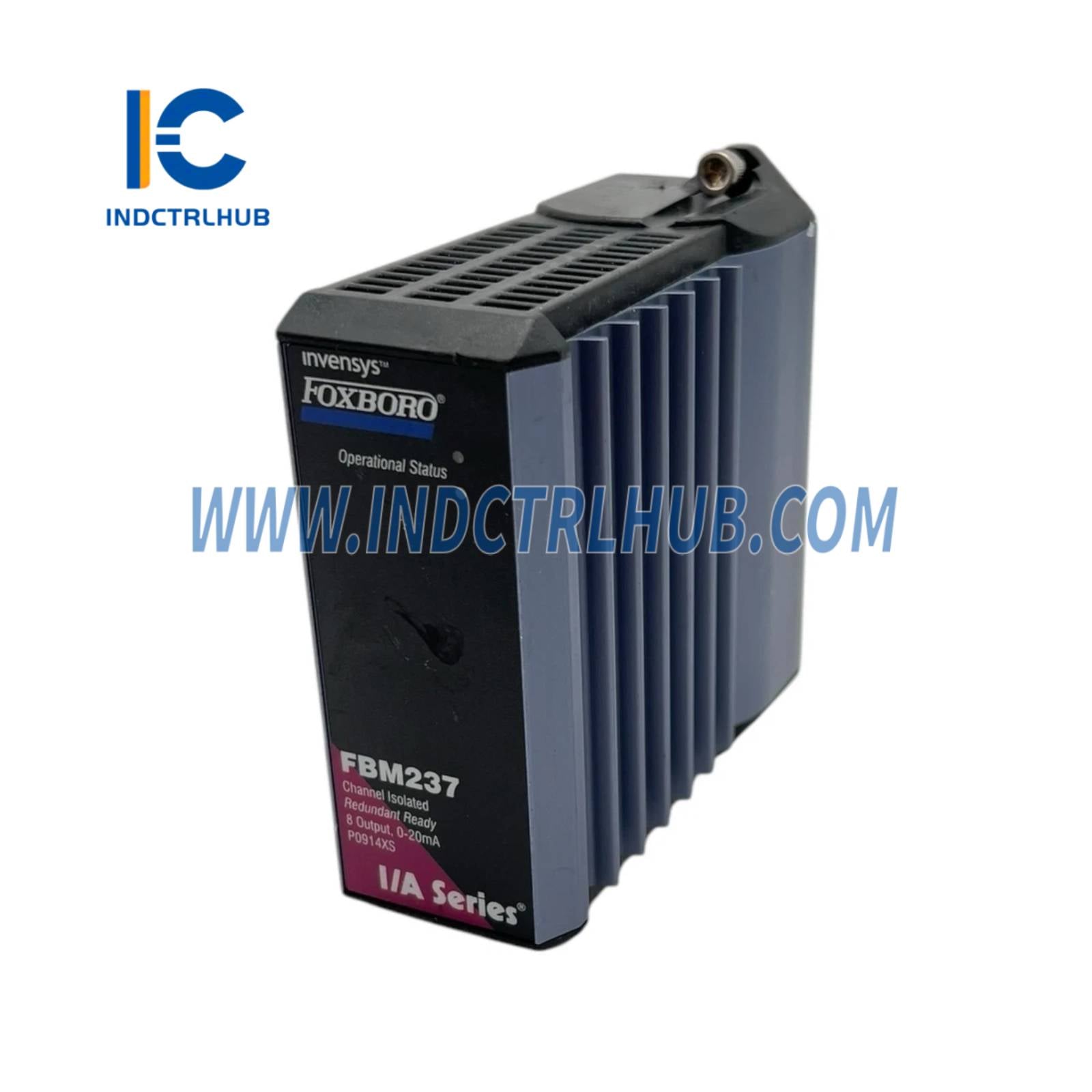

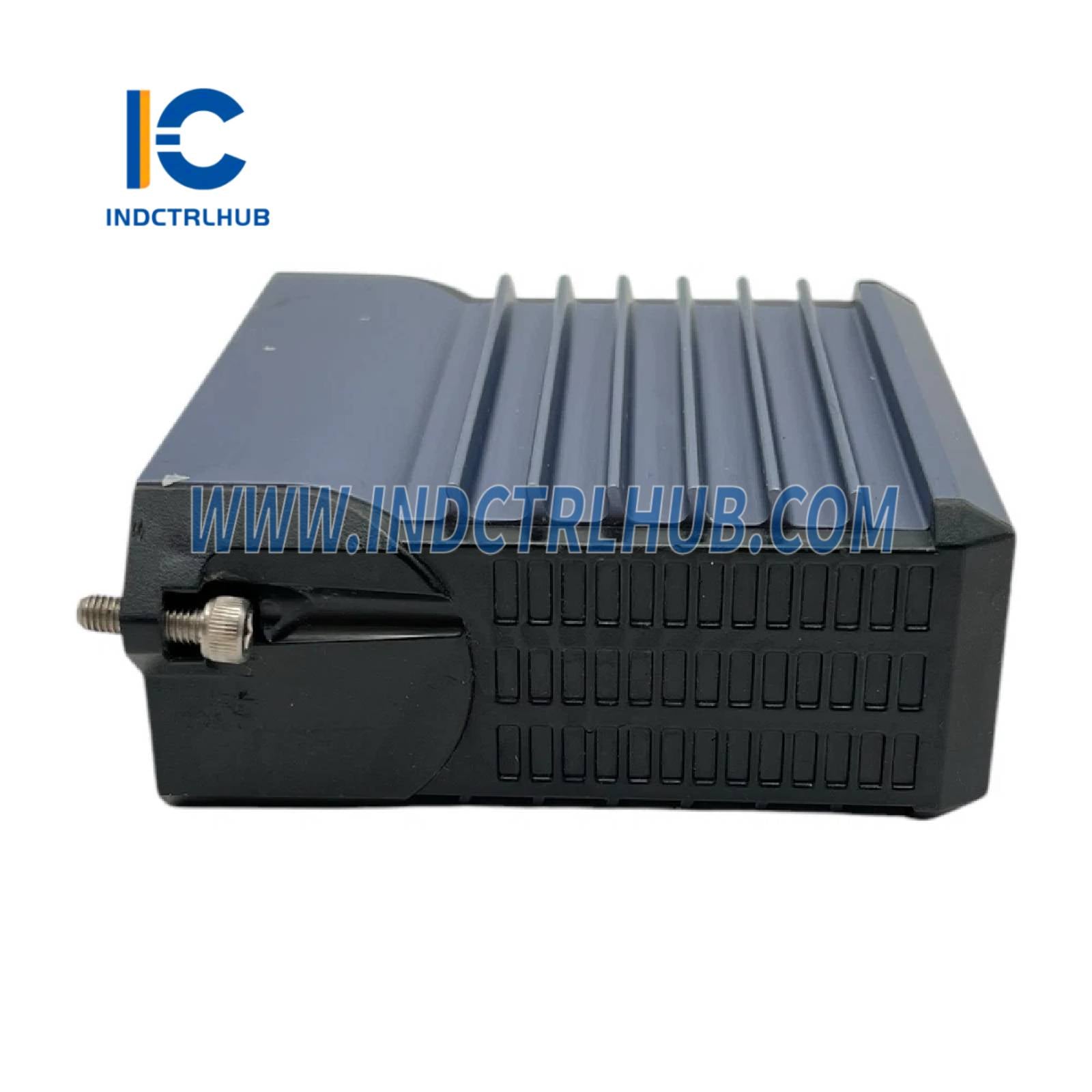

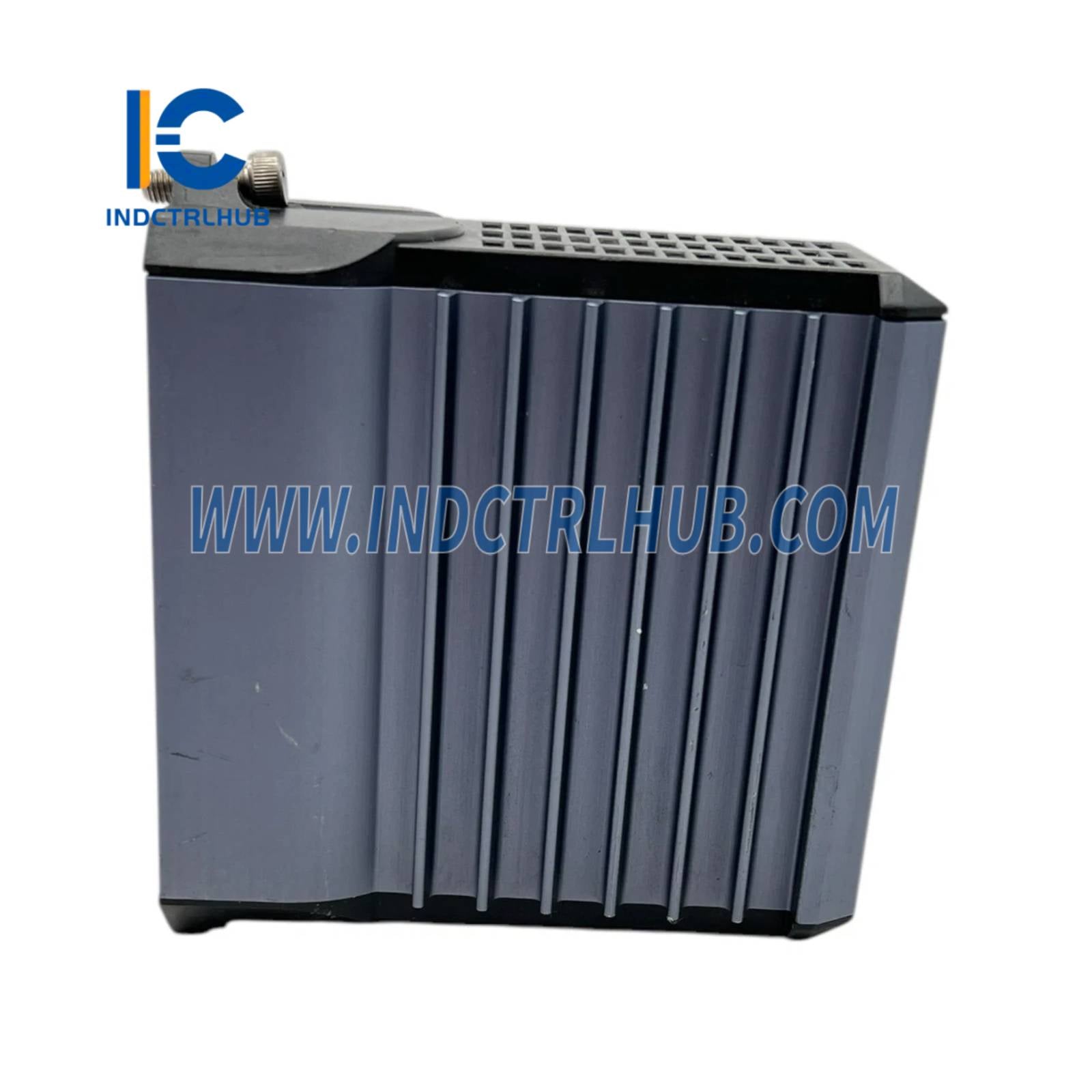

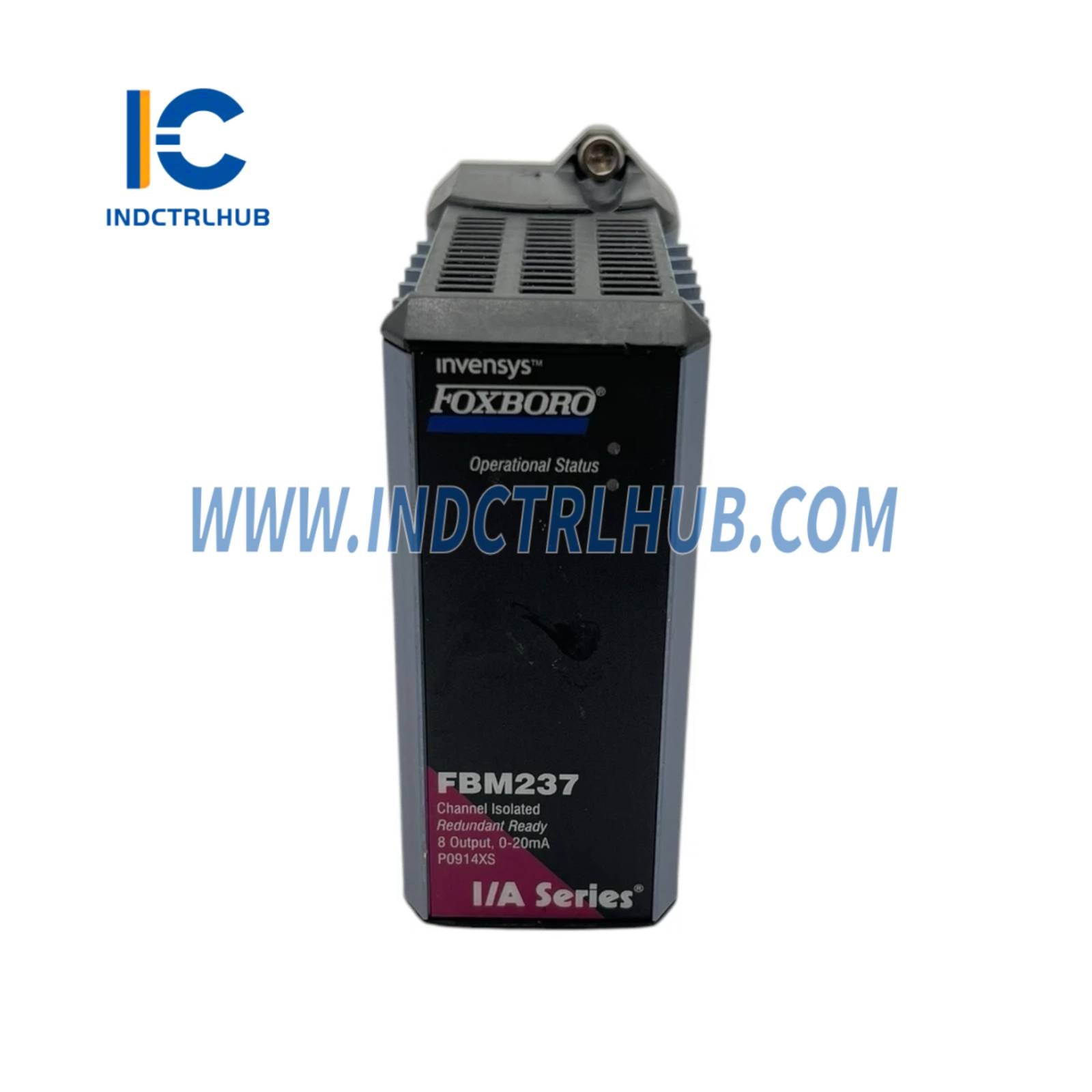

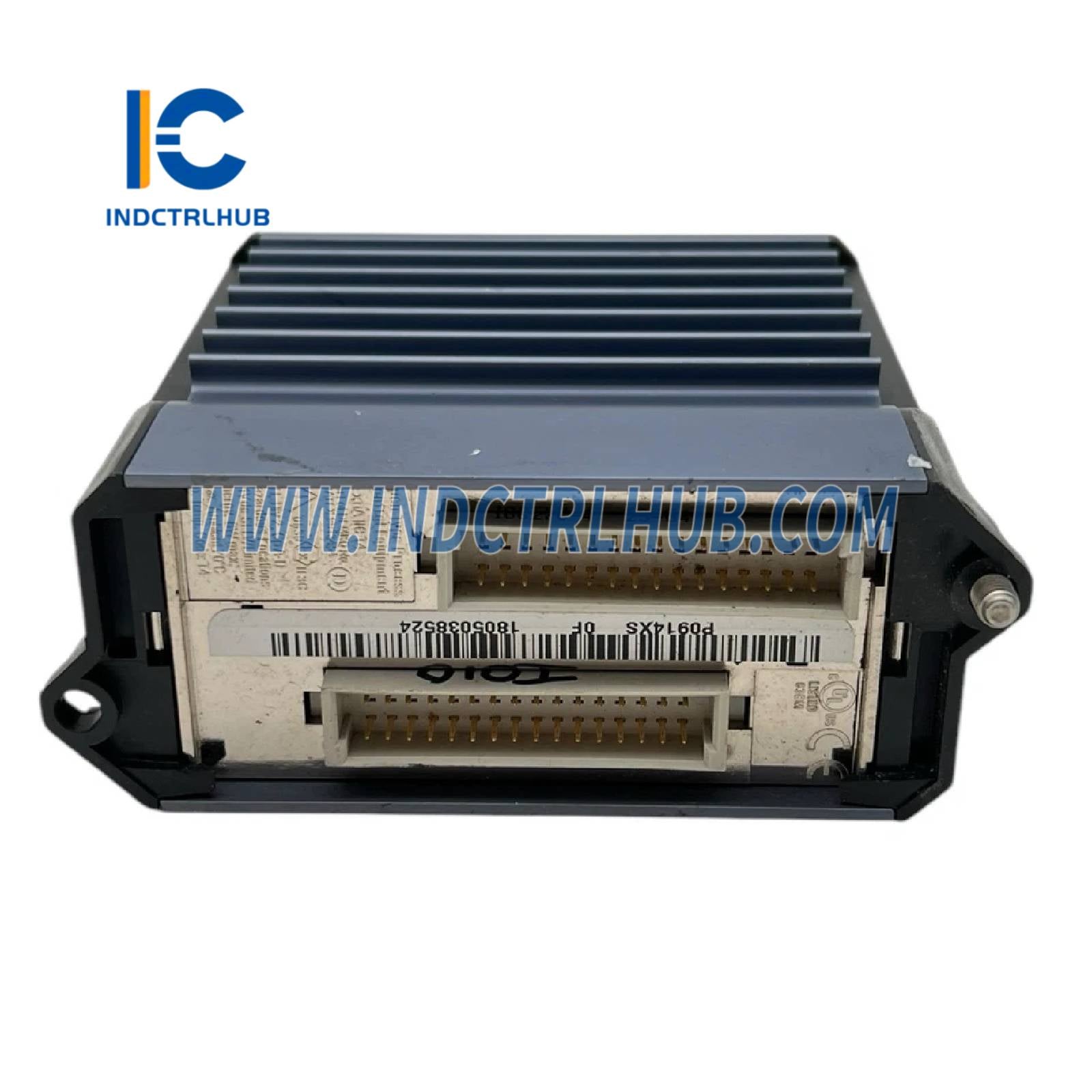

פרמטרי מוצר עבור FBM237 P0914XS
📘 סקירת מוצר
| תחום | פרטים |
|---|---|
| יצרן | Foxboro (של Schneider Electric) |
| מספר דגם | FBM237 (מספר חלק: P0914XS) |
| סוג מוצר | מודול יציאה 0 עד 20 mA (מוכן לרדונדנס) |
| פונקציה | שמונה ערוצי יציאת אנלוג 0-20 mA, תואמים למכשירי שדה HART |
| תאימות מערכת | מתממשק עם Foxboro Evo DCS דרך מודול Fieldbus כפול במהירות 2 Mbps; תואם ללוחות בסיס סדרת Standard 200 |
| רכיבים כלולים | מודול FBM237; דורש הרכבת סיום (TA) נפרדת, כבלי סיום, ומתאם מיותר (לתצורות מיותרות) |
| רזרבה | תומך בפעולה של זוג מיותר עם TA משותף; משתמש בבלוק פונקציה AOUTR לניהול פלט מיותר |
⚙️ מפרטי חומרה
| תכונה | מפרט |
|---|---|
| ערוצי פלט | 8 ערוצים מבודדים גלוונית (לא מבודדים בין זוגות מיותרים) |
| אות פלט | 0 עד 20.4 mA DC |
| דיוק (כולל ליניאריות) | ±0.05% מהטווח (בין 0.1 mA ל-20 mA) |
| מקדם דיוק טמפרטורה | ±50 ppm/°C |
| עומס יציאה | 750 Ω מקסימום |
| עיכוב עיבוד יציאה | מקסימום 30 ms |
| רזולוציה | 13 ביטים |
| הגנת ספק כוח לולאה | מוגבל זרם (~25 mA לכל ערוץ); מבודד גלוונית, מווסת מתח |
| בידוד | כל ערוץ מבודד גלוונית מערוצים אחרים ומאדמה; עמיד ל-600 V AC למשך דקה (לא לחיבור קבוע) |
| מחווני מצב חזותיים | נורות LED לפונקציות ומצב מודול Fieldbus |
| מבנה | חיצוני מאלומיניום מוצק ועמיד |
| משקל (מודול) | 284 גרם (10 אונקיות) בקירוב |
| ממדים (מודול) | גובה 102 מ"מ (4 אינץ') (114 מ"מ עם לוגים), רוחב 45 מ"מ (1.75 אינץ'), עומק 104 מ"מ (4.11 אינץ') |
🔌 דרישות חשמל
| תכונה | מפרט |
|---|---|
| טווח מתח כניסה (רזרבי) | 24 V DC +5%, -10% |
| צריכה (מקסימום) | 7 W ב-24 V DC |
| פיזור חום (מקסימום) | 5 W ב-24 V DC |
🌡️ מפרטי סביבה
| פרמטר | מפרט |
|---|---|
| טמפרטורת הפעלה (מודול) | -20 עד +70°C (-4 עד +158°F) |
| טמפרטורת הפעלה (TA, PVC) | -20 עד +50°C (-4 עד +122°F) |
| טמפרטורת הפעלה (TA, PA) | -20 עד +70°C (-4 עד +158°F) |
| טמפרטורת אחסון | -40 עד +70°C (-40 עד +158°F) |
| לחות יחסית | 5 עד 95% (ללא עיבוי) |
| גובה מעל פני הים (תפעולי) | -300 עד +3,000 מ' (-1,000 עד +10,000 רגל) |
| גובה (אחסון) | -300 עד +12,000 מ' (-1,000 עד +40,000 רגל) |
| זיהום | מחלקה G3 (קשה) לפי ISA S71.04, נבדק לפי EIA 364-65, מחלקה III |
| רטט | 7.5 m/s² (0.75 g) מ-5 עד 500 הרץ |
✅ תאימות רגולטורית
| תקן | פרטים |
|---|---|
| תאימות אלקטרומגנטית (EMC) | הוראת EMC האירופית 89/336/EEC; EN 50081-2, EN 50082-2, EN 61326 נספח A (רמות תעשייתיות), CISPR 11 מחלקה A; IEC 61000-4-2 (ESD: 4 kV מגע, 8 kV אוויר), IEC 61000-4-3 (10 V/m, 80-1000 MHz), IEC 61000-4-4 (2 kV על I/O, כוח, תקשורת), IEC 61000-4-5 (2 kV כוח, 1 kV I/O, תקשורת), IEC 61000-4-6 (10 V rms, 150 kHz-80 MHz), IEC 61000-4-8 (30 A/m, 50/60 Hz) |
| בטיחות מוצר (UL) | רשום UL/UL-C למחלקה I, קבוצות A-D, מחלקה 2, T4; מחלקה 2 לפי NEC (NFPA No.70) ו-CSA C22.1; ציוד נלווה למעגלים לא מסוכנים לפי B0400FA |
| בטיחות מוצר (אירופה) | הוראת המתח הנמוך האירופית 73/23/EEC; ATEX 94/9/EC; CENELEC (DEMKO) EEx nA IIC T4 לאזור 2; ציוד נלווה לאזור 2, קבוצה IIC לפי B0400FA |
| עמידה בדרישות אזור מסוכן | תואם ל-UL, DEMKO ו-ATEX להתקנה לפי B0400FA |
🛠️ התקנה וקונפיגורציה
| תכונה | פרטים |
|---|---|
| הרכבה (מודול) | מתקין על לוח בסיס מודולרי סטנדרטי סדרה 200 (רייל DIN או מדף 19 אינץ' עם ערכה); תומך עד 8 FBMs; זוגות מיותרים במיקומים זוגיים/אי-זוגיים סמוכים (1-2, 3-4, 5-6, 7-8) |
| הרכבה (TA) | מסילת DIN (32 מ"מ או 35 מ"מ) |
| תצורת מיותר | משתמש במתאם מיותר (P0916QD) לחיבור TA יחיד; בלוק AOUTR מנהל פלטים מיותרים |
| תקשורת שדה | Fieldbus מיותר 2 Mbps עם FCM או FCP; מתחלף אוטומטית לנתיב פעיל |
| אפשרויות ניתנות לקונפיגורציה | פעולה בטיחותית (החזק/חזרה), נתוני חזרה בטיחותית לפלט אנלוגי (0 mA לכל ערוץ), הפעלת בטיחות Fieldbus, זמן השהיית בטיחות Fieldbus |
| כיול | לא נדרש |
| הסרה/החלפה | ניתן להסיר/להחליף ללא ניתוק חיווט שדה, כוח או כבלי תקשורת; החלפת מודול מיותר לא מפריעה לפלטים |
📡 מערכות סיום וכבלים
| תכונה | מפרט |
|---|---|
| סוגי TA | דחיסה (PVC: P0916QC/P0917QZ, PA: P0916YE), טבעת לוג (PVC: P0916QC) |
| מספרי חלקים של TA | P0916QC (PVC, דחיסה/חיבור טבעת), P0916YE (PA, דחיסה), P0917QZ (PVC, דחיסה עם שקעי עקיפה) |
| אישור TA | סוג 1: UL/UL-C Class I, Div 2, T4; CENELEC EEx nA IIC T4 (אזור 2); סוג 2: ציוד משויך למעגלים לא מציתים; סוג 4/5: Class 2 אנרגיה מוגבלת או לא מסוכנת (P0917QZ) |
| חיווט TA (דחיסה) | מוצק/מכוסה: 0.2 עד 4 מ"מ² / 0.2 עד 2.5 מ"מ² (24 עד 12 AWG); פערולות: 0.2 עד 2.5 מ"מ² |
| חיווט TA (טבעת לוג) | מחברים #6 (0.375 אינץ'); 0.5 עד 4 מ"מ² (22 עד 12 AWG) |
| משקל TA (דחיסה) | 181 גרם (0.40 ליברות) בקירוב |
| משקל TA (טבעת לוג) | 249 גרם (0.55 ליברות) בקירוב |
| ממדי TA (דחיסה) | גובה 125 מ"מ (4.92 אינץ'), עומק 76 מ"מ (2.99 אינץ') או 72 מ"מ (2.83 אינץ') |
| סוגי כבלים | P/PVC (פוליאוריתן/PVC, -20 עד +80°C), LSZH (עשן נמוך, ללא הלוגן, -40 עד +105°C) |
| אורכי כבל | עד 30 מ' (98 רגל) |
| מחבר כבל | D-subminiature זכר 25 פינים |
| מספרי חלקי כבל (P/PVC) | 0.5 מ': P0916DA; 3.0 מ': P0916DC; 30 מ': P0916DJ (ראה טבלה 3 לרשימה מלאה) |
| מספרי חלקי כבל (LSZH) | 0.5 מ': P0928AA; 3.0 מ': P0928AD; 30 מ': P0928AK (ראה טבלה 3 לרשימה מלאה) |
| מתאם מיותר | P0916QD (נדרש לזוג רזרבי להתחבר ל-TA יחיד) |
🔧 מפרטים פונקציונליים
| תכונה | פרטים |
|---|---|
| טווח פלט | 0 עד 20.4 mA DC לכל ערוץ |
| תאימות פרוטוקול HART | עומד בדרישות האימפדנס למכשיר HART בעל אימפדנס גבוה; תומך באותות HART ללא הפרעה |
| מרחק כבל למכשיר שדה | תלוי במתח התאמה (18 V DC ב-20.4 mA), גודל חוט, וירידת מתח במכשיר השדה |
| פעולה רזרבית | בלוק AOUTR שולח כתיבות זהות לשני המודולים; מודול פגום מפיק 0 mA, מודול תקין שומר על הפלט; דיודה OR של ההספק במתאם רזרבי |
| התנהגות Fail-Safe | פעולת Fail-Safe ניתנת לתצורה (השהיה/חזרה); יציאת אנלוגי Fail-Safe מוגדרת ל-0 mA לכל ערוץ |
| תקשורת | דרך מודול Fieldbus רזרבי 2 Mbps עם FCM או FCP |
📦 מידע להזמנה
| תחום | פרטים |
|---|---|
| דרגה | תעשייתי |
| מספר דגם | FBM237 (P0914XS) |
| מספרי חלקים של TA | P0916QC (PVC, דחיסה/חיבור טבעת), P0916YE (PA, דחיסה), P0917QZ (PVC, דחיסה עם שקעי עקיפה) |
| מתאם מיותר | P0916QD (לתצורות רזרביות) |
| מספרי חלקי כבלים | P/PVC: P0916DA עד P0916DJ; LSZH: P0928AA עד P0928AK (ראה טבלה 3) |
| כולל | מודול FBM237 (TA, כבלים ומתאם רזרבי מוזמנים בנפרד) |
