Product Description
סקירת מוצר

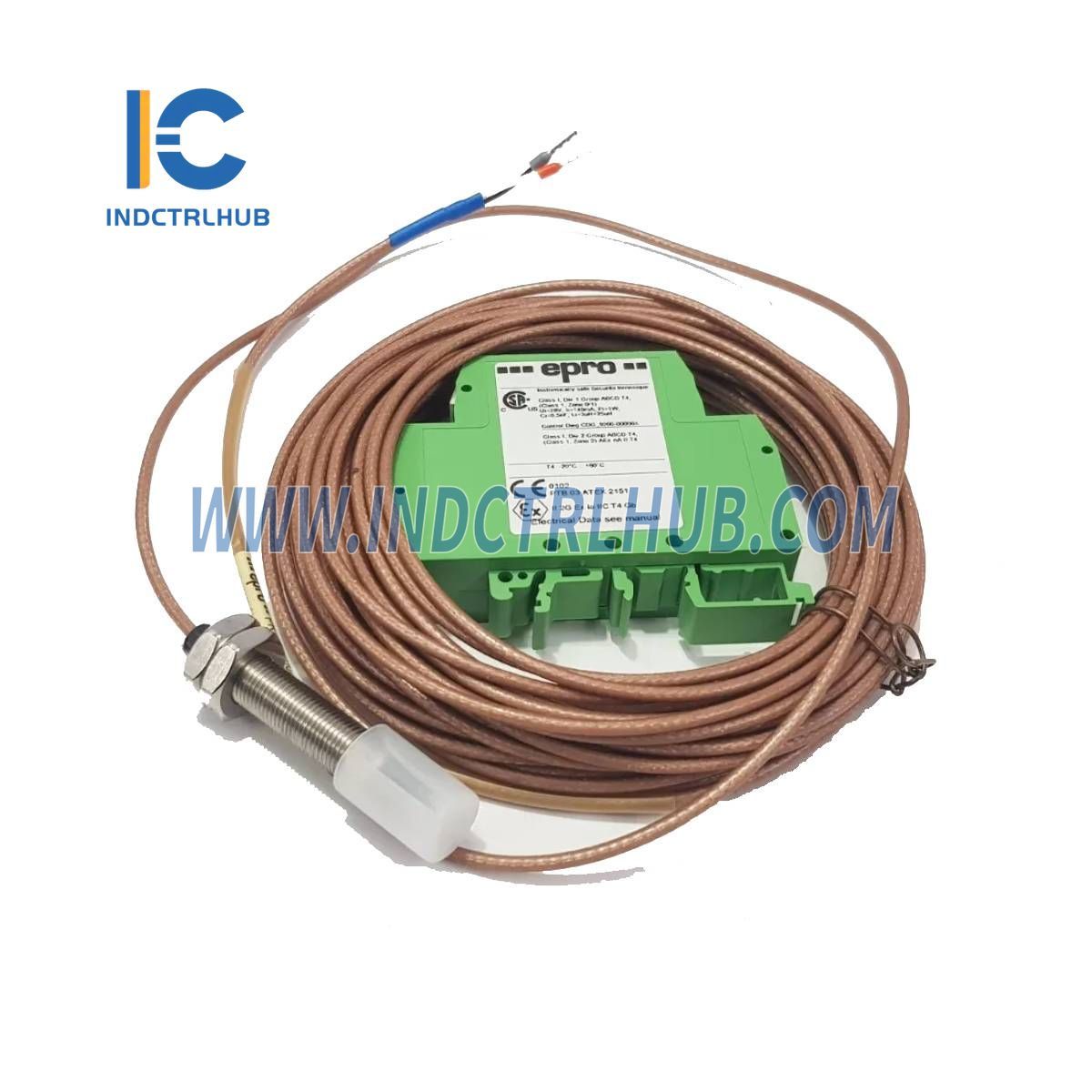

ה Emerson PR6423/002-041 הוא חיישן זרם אדדי 8 מ"מ, המתוכנן למדידה מדויקת ואמינה של תזוזה ללא מגע. הוא משמש בדרך כלל ל ניטור רעידות ציר, מיקום, והתייחסות פאזה ביישומי מכונות מסתובבות.
תכונות מפתח
• טווח מדידה ליניארי של 2 מ"מ (80 מיל)
• דיוק גבוה עם דיוק DSL של ±0.025 מ"מ
• מעוצב למטרות מפלדת פרומגנטית (42CrMo4 / AISI/SAE 4140)
• טווח טמפרטורות פעולה רחב: -35°C עד +180°C
• חומרים עמידים: קצה חיישן PEEK, מארז מפלדת אל-חלד, כבל PTFE
• הגנה בדרגת IP66 לסביבות קשות
• אפשרויות מרובות של חוטי מארז ואורך כבל
מפרטים טכניים
ביצועים
|
פרמטר |
מפרט |
|---|---|
|
טווח מדידה ליניארי |
2 מ"מ (80 מיל) |
|
מרווח אוויר התחלתי |
0.5 מ"מ (20 מיל) |
|
מקדם סולם אינקרמנטלי (ISF) |
8 וולט/מ"מ (203.2 מ"וולט/מיל) ± 5% (0 עד 45°C) |
|
סטייה מקו ישר מיטבי (DSL) |
± 0.025 מ"מ (± 1 מיל) (0 עד 45°C) |
|
קוטר ציר מינימלי |
25 מ"מ (0.79”) |
|
חומר המטרה |
42CrMo4 (AISI/SAE 4140) (חומרים נוספים לפי בקשה) |
סביבתי וכללי
|
פרמטר |
מפרט |
|---|---|
|
דרגת הגנה |
IP66 (IEC 60529) |
|
טמפרטורת הפעלה |
חיישן (כולל כבל 1 מ') : -35 עד +180°C (-31 עד 356°F) כבל & מחבר: -35 עד +150°C (-31 עד 302°F) |
|
חומר |
קצה החיישן: PEEK (פוליאתר אתר קטון) מארז: פלדת אל-חלד כבל: PTFE (פוליטטראפלואוראתילן) מחבר: פליז מצופה ניקל |
|
משקל |
כ-100 גרם (3.53 אונקיות) (עם כבל של 1 מ') |
מידע להזמנה
אפשרויות חוט ומארז
|
קוטר הקצה |
חוט מארז |
כבל ממוגן |
מספר דגם |
|---|---|---|---|
|
8 מ"מ |
M10x1 |
לא |
PR6423/00 |
|
8 מ"מ |
M10x1 |
כן |
PR6423/01 |
|
8 מ"מ |
M10x1 (הרכבה הפוכה, עם תקע מתאם) |
כן |
PR6423/03* |
|
8 מ"מ |
3/8”-24 UNF |
לא |
PR6423/10 |
|
8 מ"מ |
3/8”-24 UNF |
כן |
PR6423/11 |
|
8 מ"מ |
3/8”-24 UNF (הרכבה הפוכה, עם תקע מתאם) |
כן |
PR6423/13* |
* אפשרות כבל ממוגן זמינה עבור הרכבה הפוכה תצורות.
אפשרויות תצורה
|
מספר דגם |
חוט מארז |
מתאם תקע |
אורך כבל |
קצה כבל |
|---|---|---|---|---|
|
PR6423/00, PR6423/01, PR6423/10, PR6423/11 |
אפשרויות חוט מארז: 0 - 25mm 1 - 35mm 2 - 45mm 3 - 55mm 4 - 65mm 5 - 75mm 6 - 85mm 7 - 95mm 8 - 105mm 9 - 115mm E - 155mm H - 195mm R - הרכבה הפוכה |
אפשרויות תקע מתאם: 0 - עם 1 - בלי |
אפשרויות אורך כבל: 0 - 4.0m 1 - 5.0m 3 - 8.0m F - 9.0m 4 - 10.0m |
אפשרויות קצה כבל: 0 - Lemo* 1 - פתוח |
