Product Description
סקירת מוצר

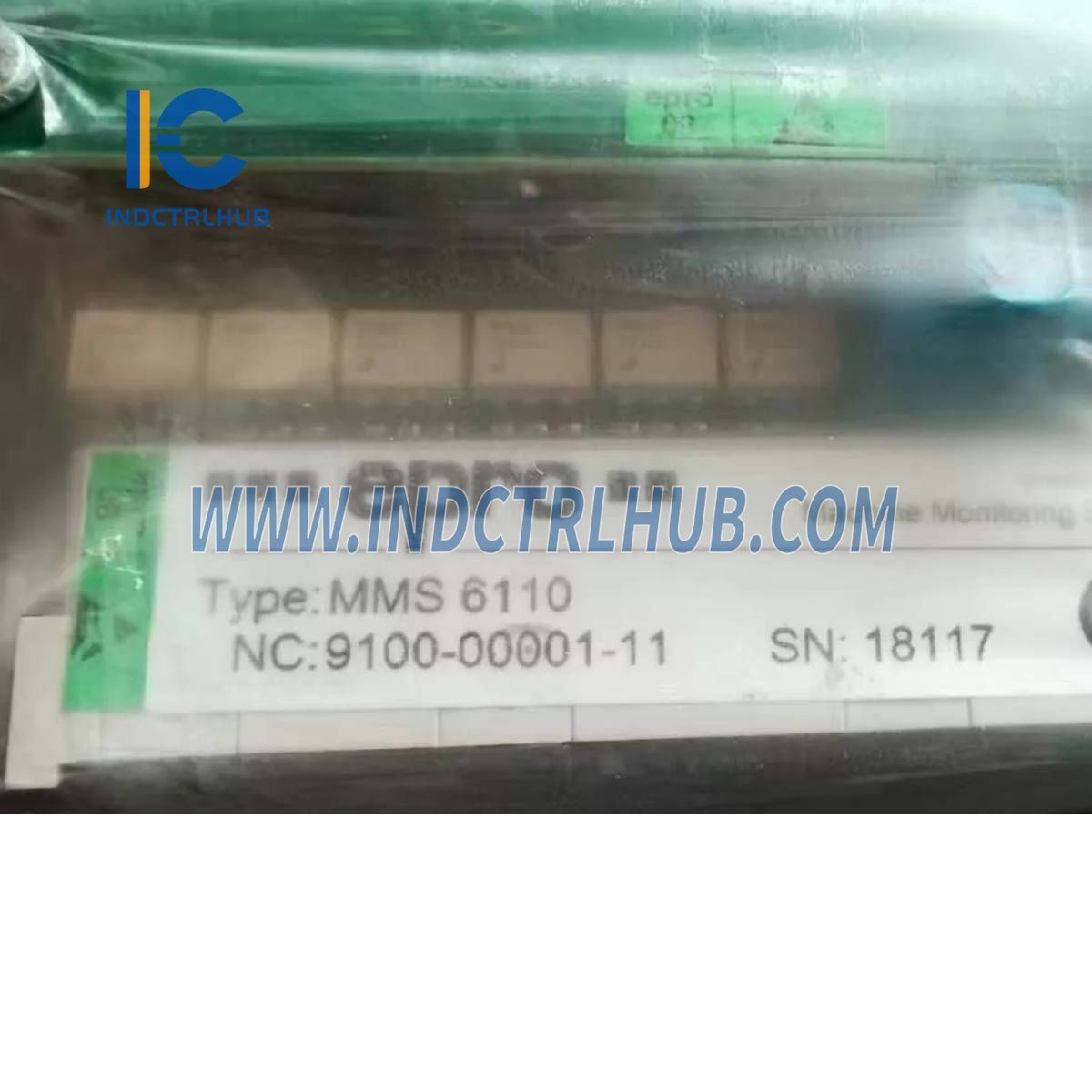

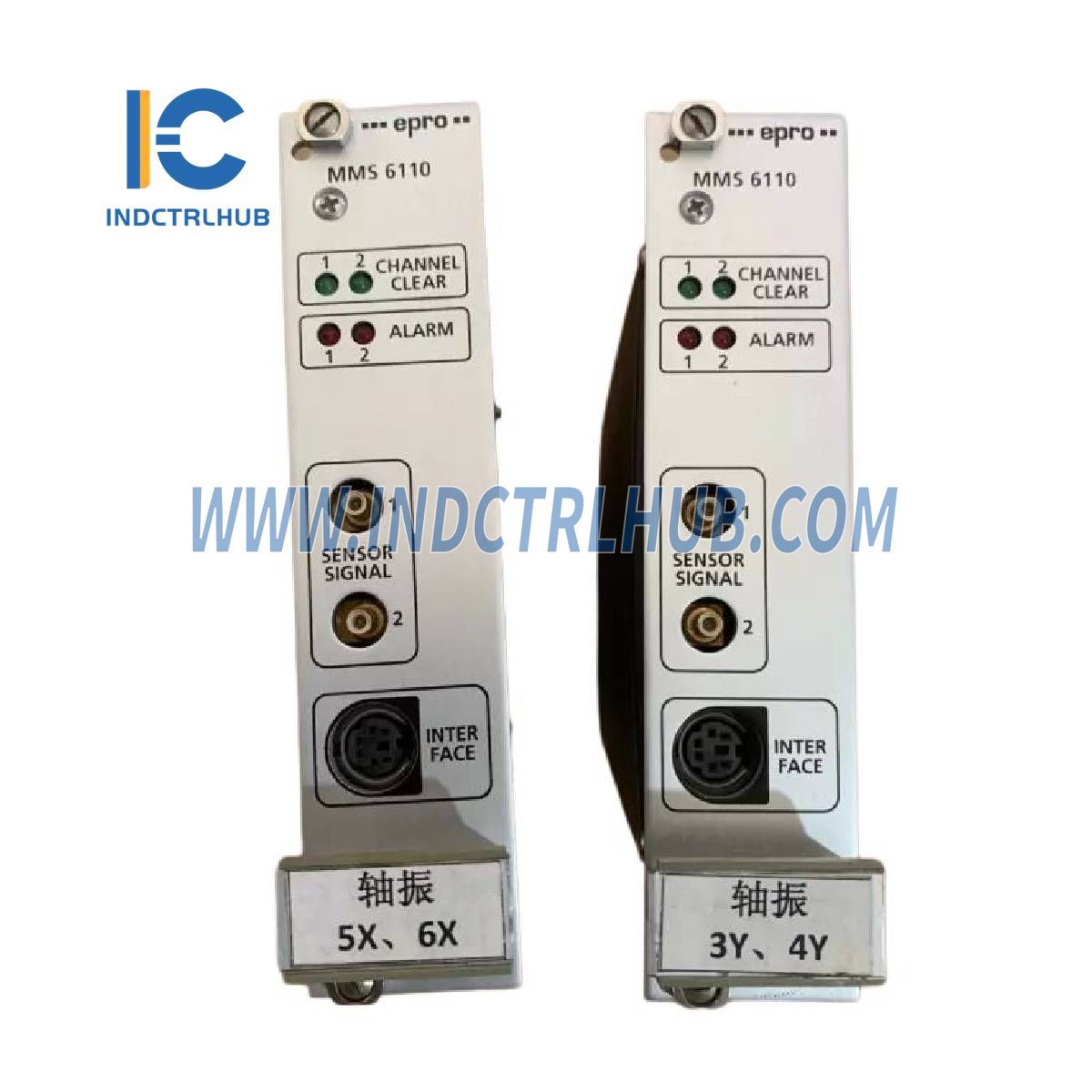

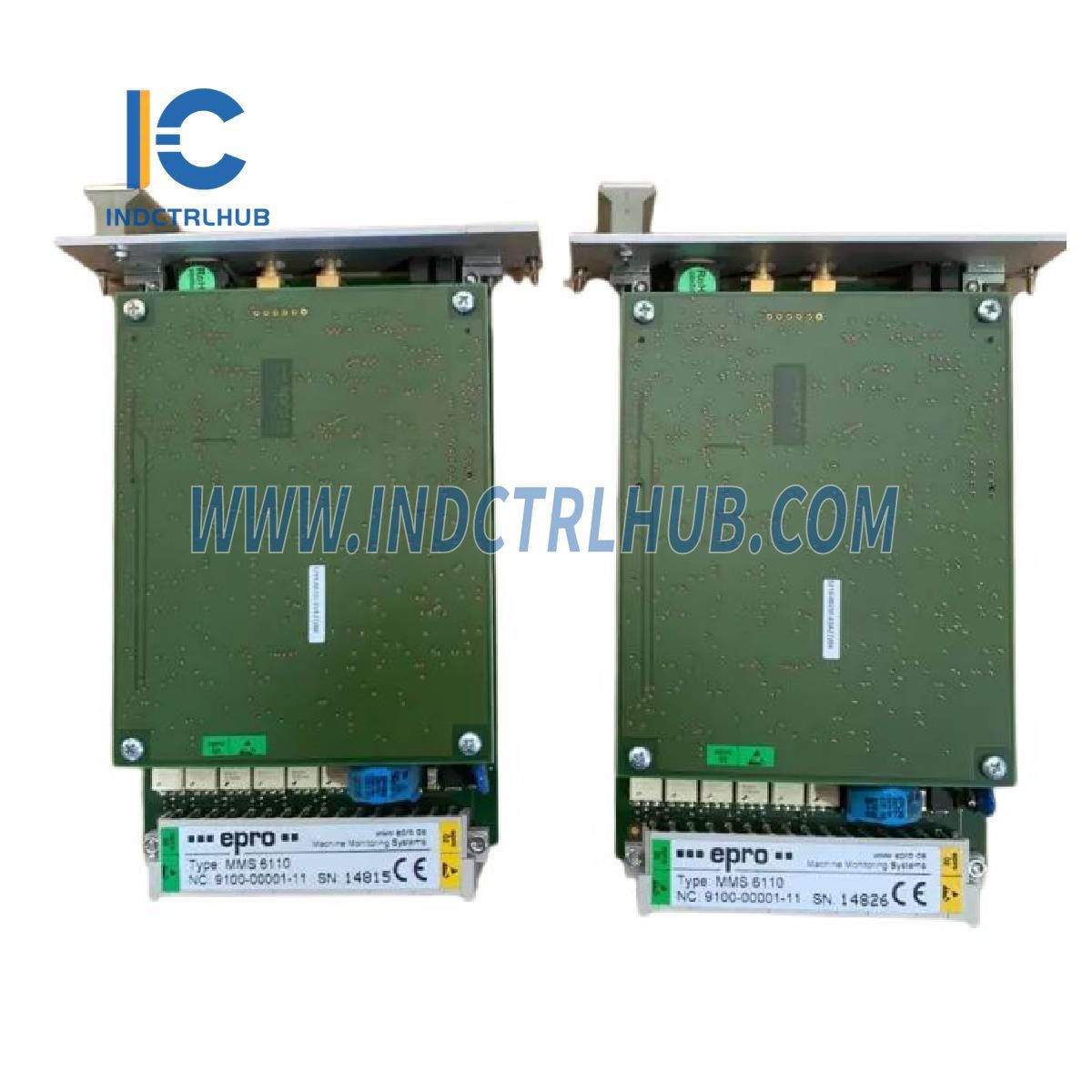

ה Emerson MMS 6110 הוא מוניטור רטט ציר דו-ערוצי, שנועדו לספק ניטור רטט מדויק למכונות מסתובבות. הוא כולל שני קלטי חיישן עצמאיים, טווחי מדידה ניתנים להגדרה, ו יכולות עיבוד אותות מתקדמות להגנה על מכונות קריטיות.
תכונות מפתח
• שני קלטי חיישן זרם אדדי עצמאיים
• טווחי מדידה ניתנים להגדרה (0–400 mV עד 0–8000 mV)
• ספק כוח לחיישן מבודד גלוונית (-28V DC)
• בקרת אזעקה מתקדמת עם גורמים ניתנים לכוונון (1.0000–4.9999)
• קלט ספק כוח מיותר עם צריכת חשמל נמוכה (מקסימום 6W)
• קלטי מתח FFT לניתוח מתקדם (0–10V, רזולוציה של 10 ביט)
• תקשורת באס RS-485 (תומך עד 31 מודולים / 62 ערוצים)
• סובלנות סביבתית רחבה (תפעול: 0°C עד +65°C, אחסון: -30°C עד +85°C)
מפרטים טכניים
קלטי חיישן
|
פרמטר |
מפרט |
|---|---|
|
סוג קלט |
שני קלטי חיישן זרם אדדי עצמאיים (סוג דיפרנציאלי) |
|
התנגדות קלט |
>100 kΩ |
|
טווח מתח כניסה |
0–22 V DC |
|
טווח תדר כניסה |
1/5…50…2000 Hz |
טווחי מדידה
|
פרמטר |
מפרט |
|---|---|
|
יכולת התאמה |
ניתן לתצורה דרך תוכנה |
|
טווח הקטן ביותר |
0–400 mV |
|
טווח הגדול ביותר |
0–8000 mV |
אספקת חיישן
|
פרמטר |
מפרט |
|---|---|
|
סוג יציאה |
אספקת חיישן מבודדת (נפרדת לכל קלט) |
|
בידוד גלווני |
מופרד ממתח המערכת והאספקה |
|
הגנה מפני קצר |
כן |
|
תפעול במקביל |
כן, ללא הפרעות |
|
מתח נומינלי |
-28 V DC |
|
זרם זמין |
נומינלי: 20 mA / מקסימום: 35 mA |
קלטי בקרה
|
פרמטר |
מפרט |
|---|---|
|
קלטים לוגיים |
קלטים בינאריים משותפים לשני הערוצים |
|
פונקציות |
מצבי התראה וסכנה (make או brake) חסימת ערוץ/מודול כפילת טווח מדידה (מקדם מתכוונן 1.0000–4.9999) |
|
מתח |
לוגיקה של 24 וולט |
|
התנגדות קלט |
>10 kΩ |
קלט Keypulse
|
פרמטר |
מפרט |
|---|---|
|
מטרה |
קלט פולס אחד לסיבוב לבקרת מערכת (ניתוח הזמנה) |
|
מתח |
לוגיקה של 24 וולט |
|
התנגדות קלט |
>10 kΩ |
|
משך הפולס |
מינימום 10 מיקרו-שניות (הפעלה על שיפוע) |
קלטי מתח
|
פרמטר |
מפרט |
|---|---|
|
ערוצים |
שניים (אחד לכל ערוץ) |
|
מטרה |
יישומי FFT |
|
טווח מתח כניסה |
0–10 וולט |
|
התנגדות קלט |
>100 kΩ |
|
רזולוציה |
10 ביט |
אספקת חשמל
|
פרמטר |
מפרט |
|---|---|
|
עיצוב מערכת |
קלטי אספקה מיותרים (מבודדים דרך דיודות) |
|
צריכת חשמל |
מקסימום 6W (250mA ב-24V) |
|
מספר המודולים הנתמכים |
31 מודולים / 62 ערוצים לכל קו RS-485 |
|
מתח אספקה |
18–24–31.2V DC (IEC 654-2, מחלקה DC4) |
|
מודולים נוספים |
אם נדרשים ערוצים נוספים, יש צורך באוטובוס RS-485 נוסף |
תנאי סביבה
|
פרמטר |
מפרט |
|---|---|
|
מחלקת הגנה (מודול) |
IP00 (DIN 40050) |
|
מחלקת הגנה (לוח קדמי) |
IP21 (DIN 40050) |
|
תנאי אקלים |
DIN 40040, מחלקה KTF |
|
טמפרטורת הפעלה |
0°C עד +65°C |
|
טמפרטורת אחסון והובלה |
-30°C עד +85°C |
|
לחות יחסית |
5–95% (ללא עיבוי) |
|
עמידות לרעידות (IEC 68-2, חלק 6) |
אמפליטודה: 0.15 מ"מ (10–55 הרץ) תאוצה: 16.6 מ/ש² (55–150 הרץ) |
|
עמידות לזעזועים (IEC 68-2, חלק 29) |
תאוצה שיא: 98 m/s² משך זעזוע: 16 ms |
|
עמידה בתקן EMC |
EN 50081-1 / EN 50082-2 |
