Product Description

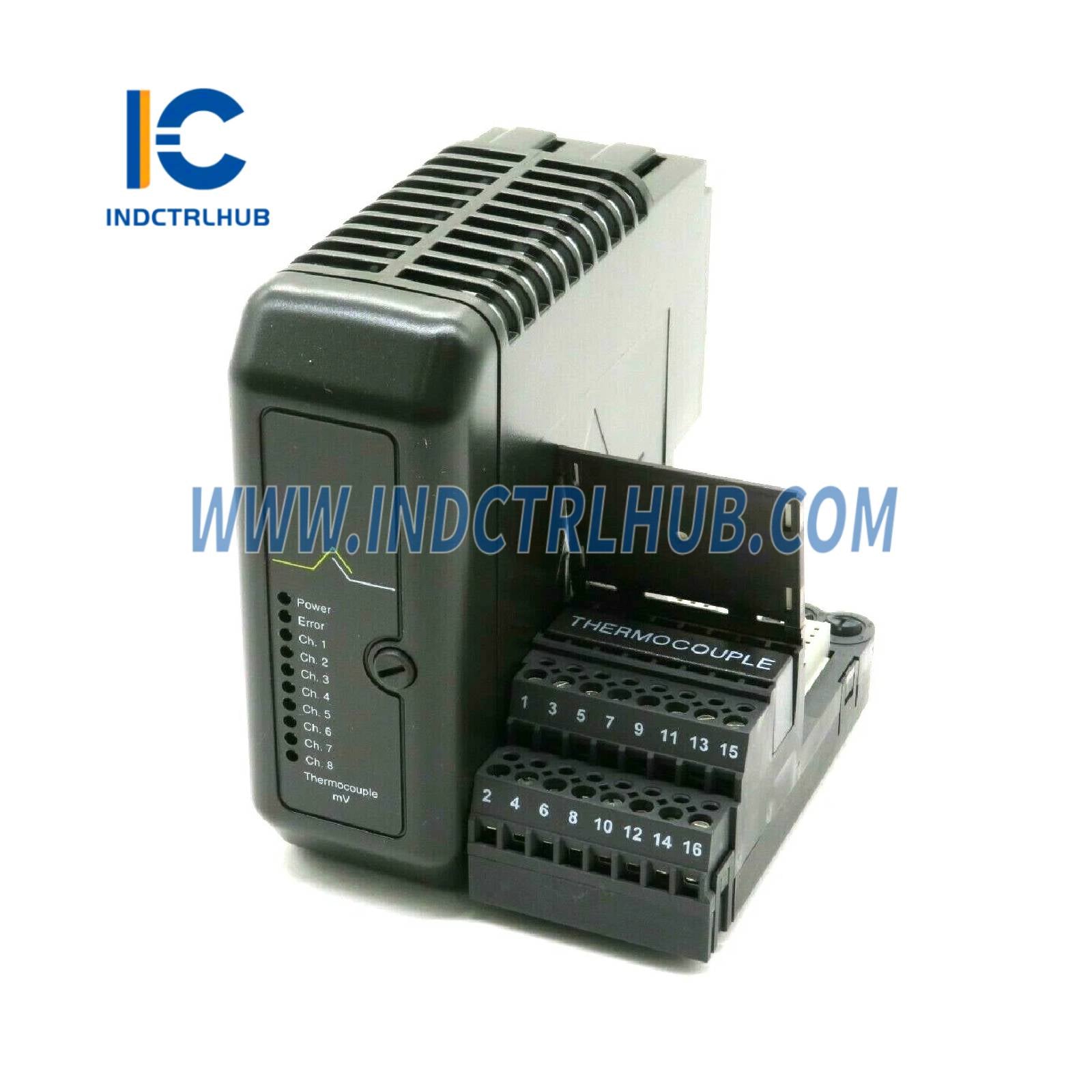

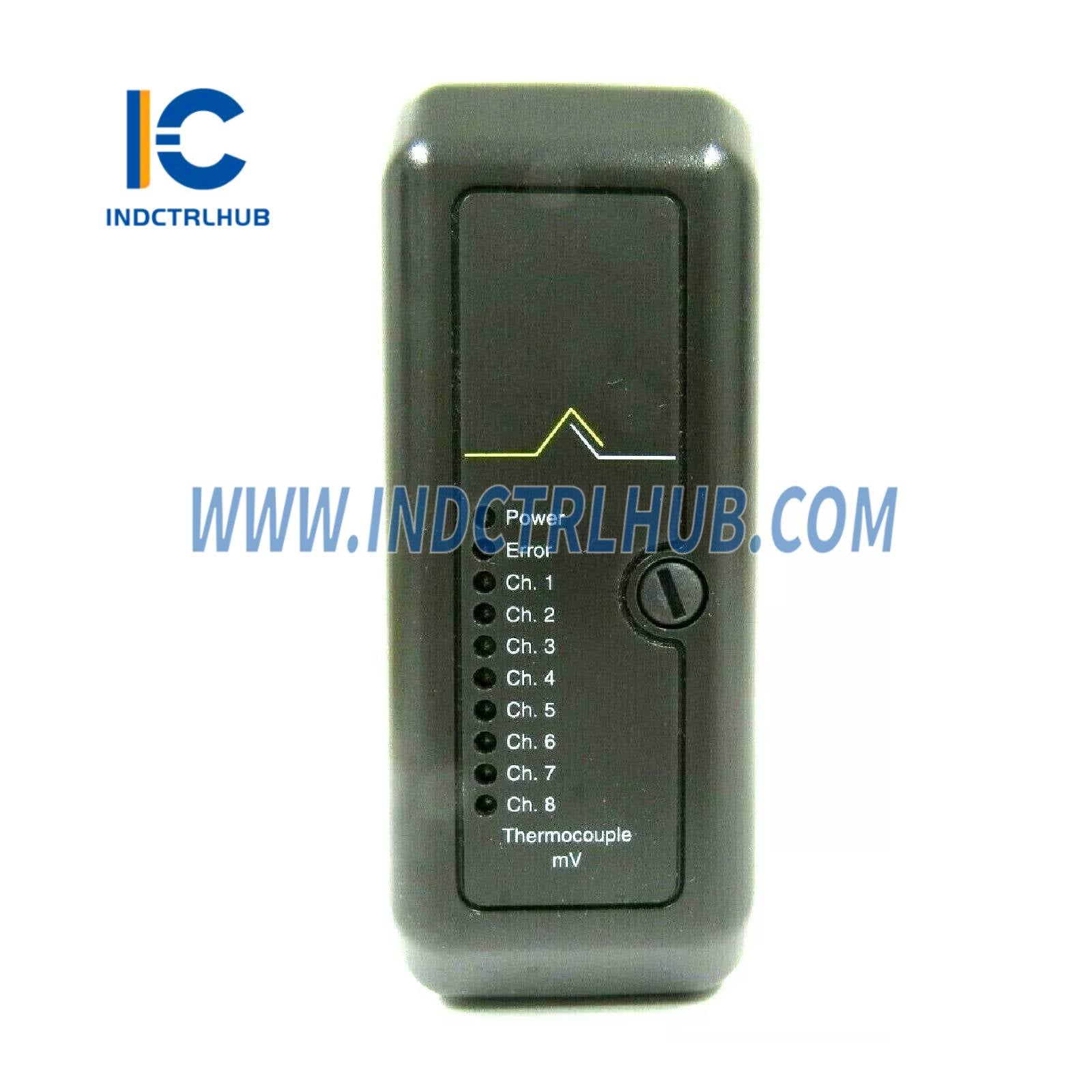

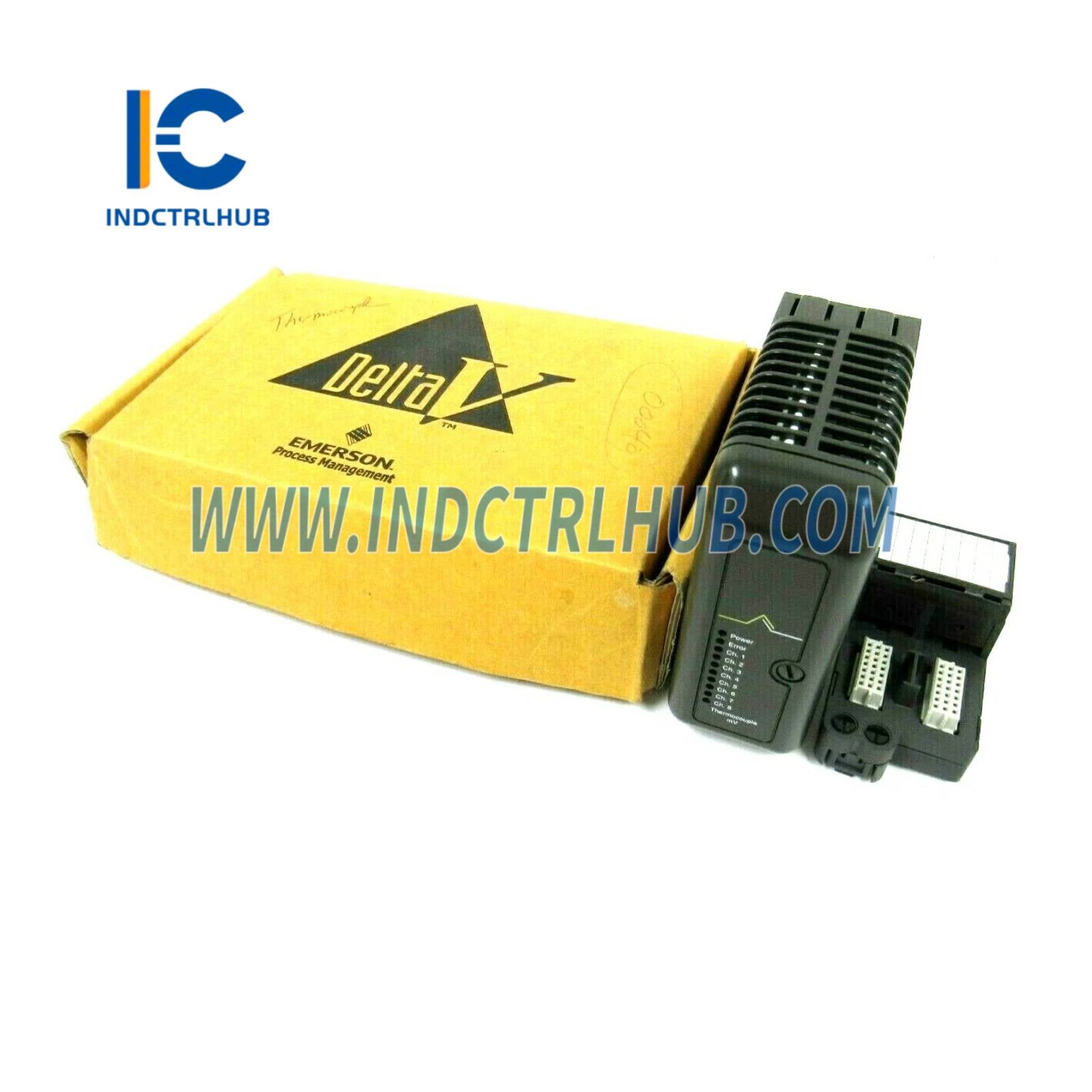

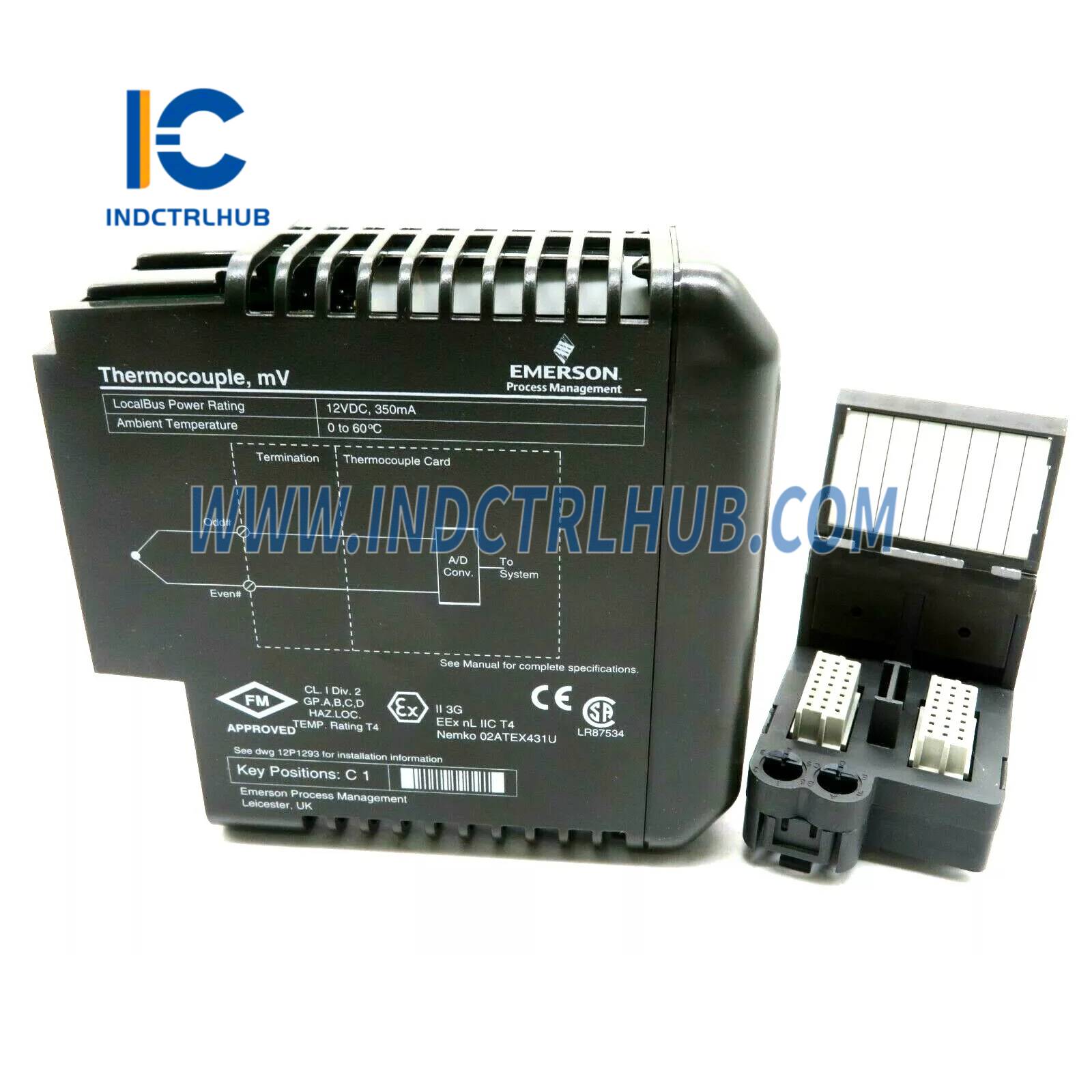

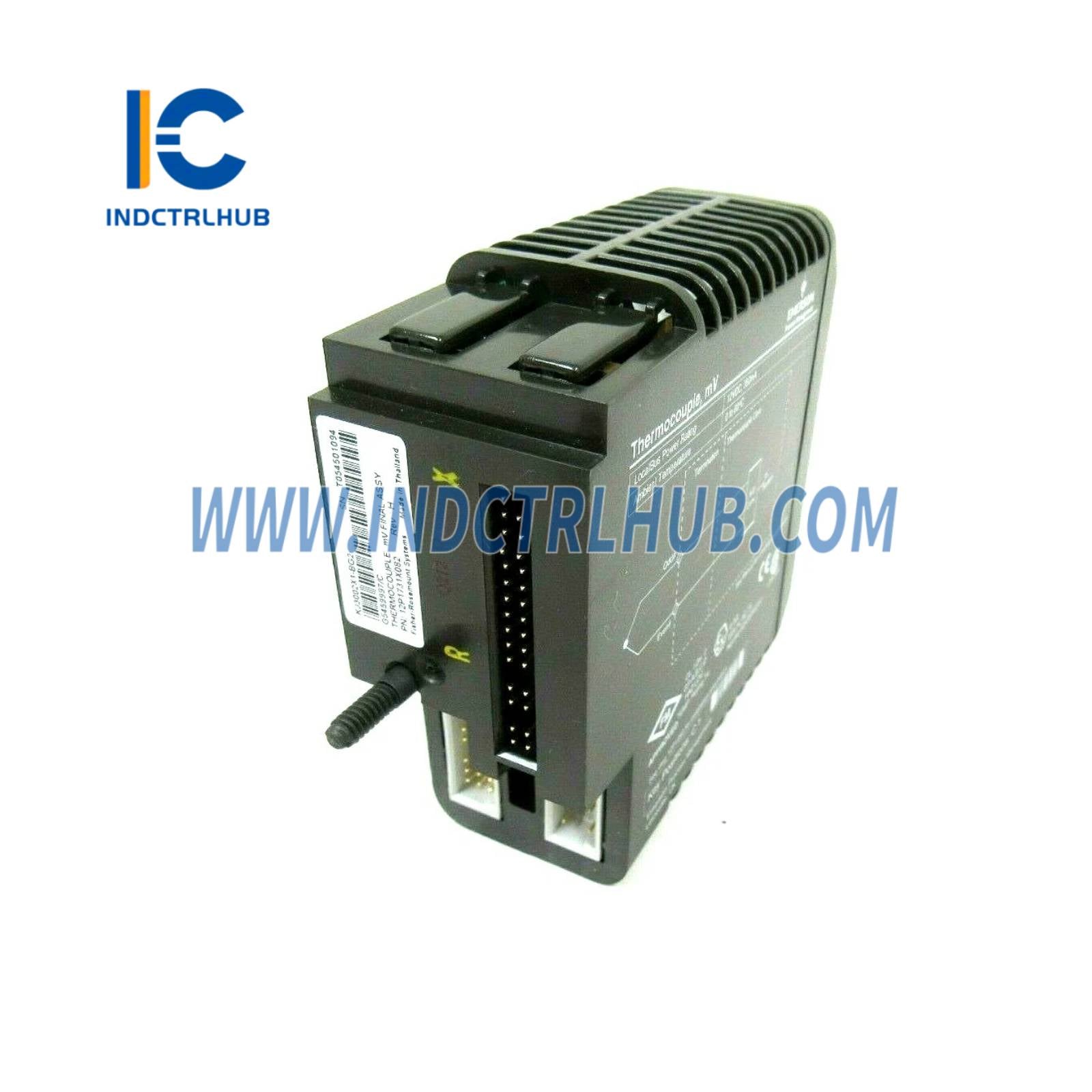

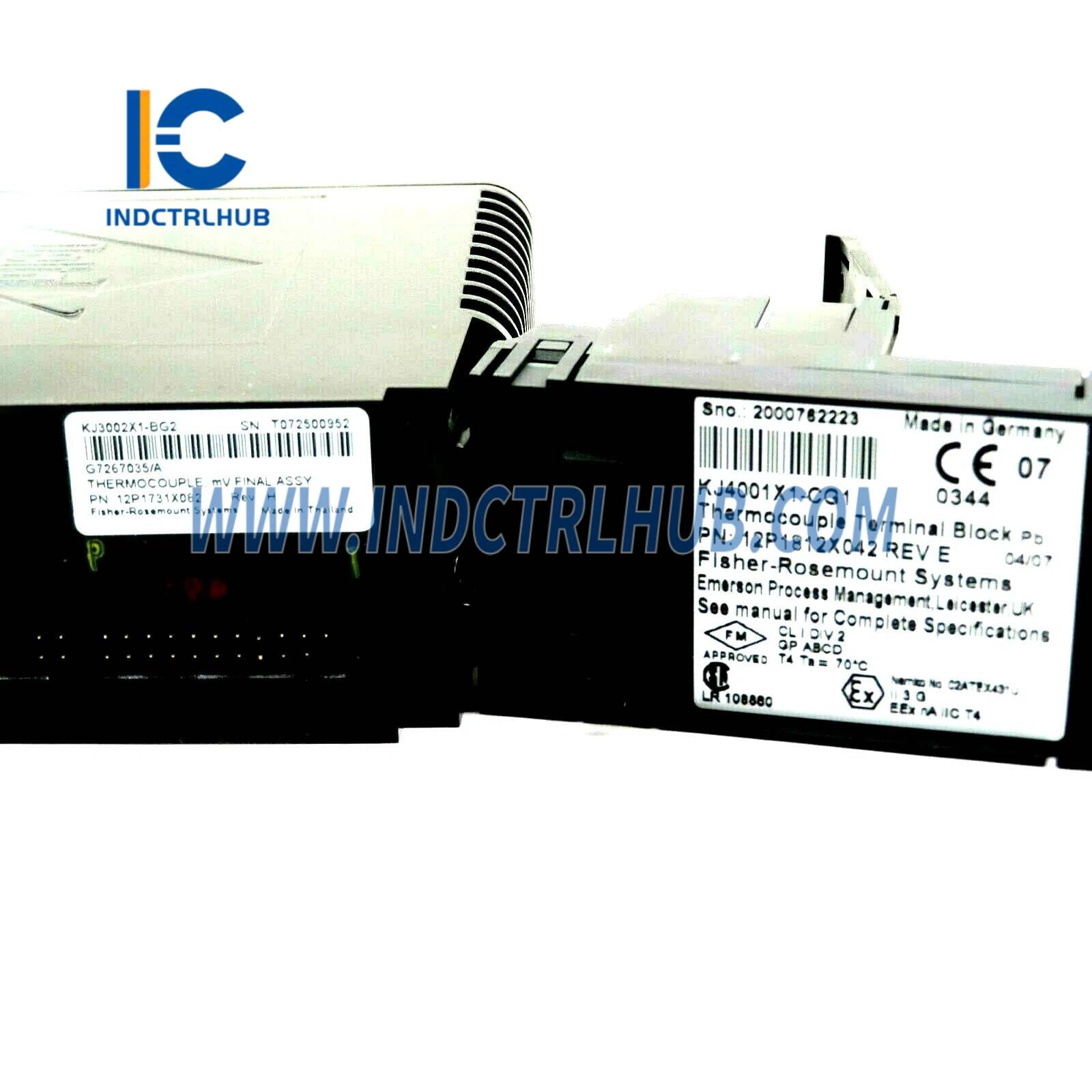

מודול כניסת תרמופלסמה מסדרת M של Emerson VE4003S5B1 DeltaV
- יצרן: Emerson

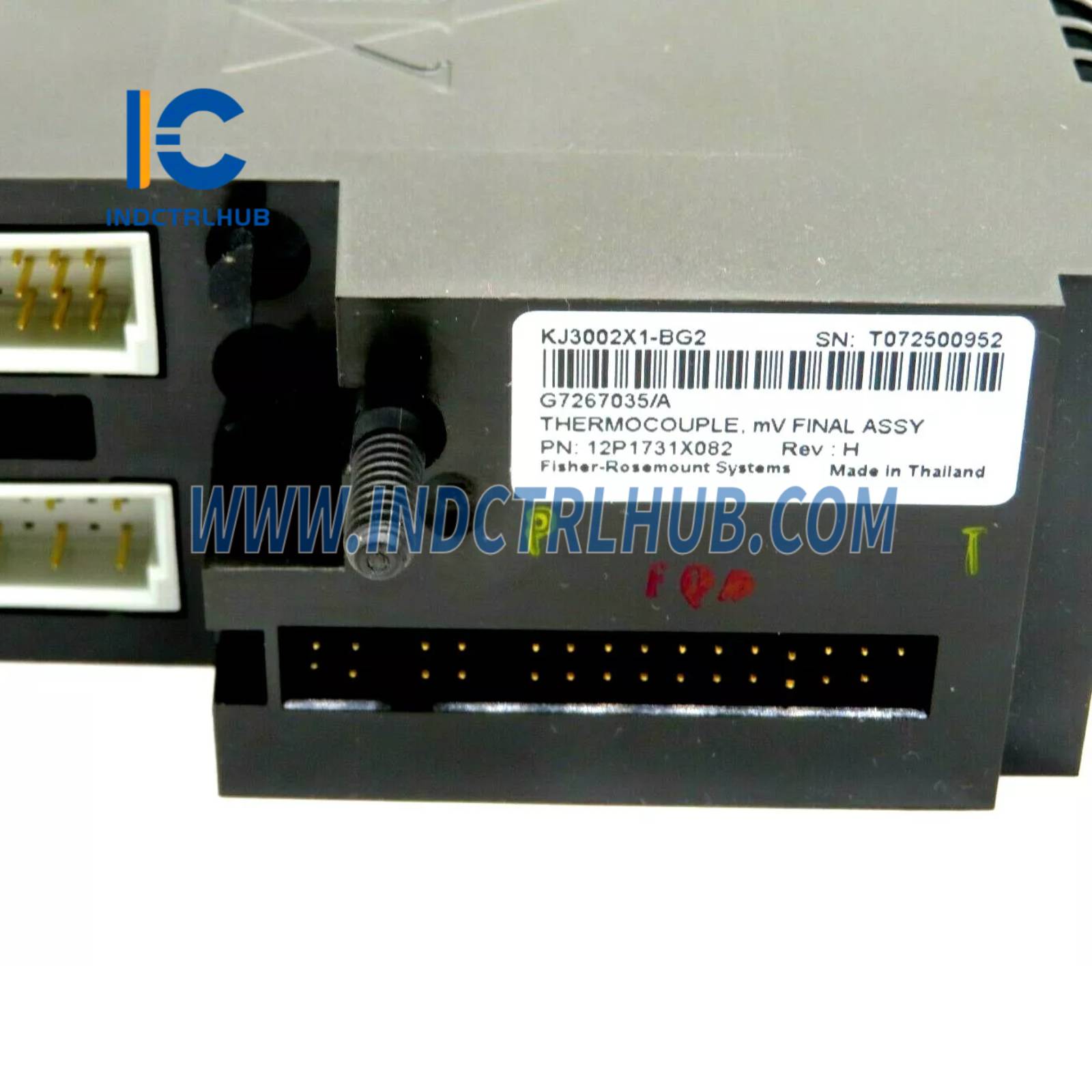

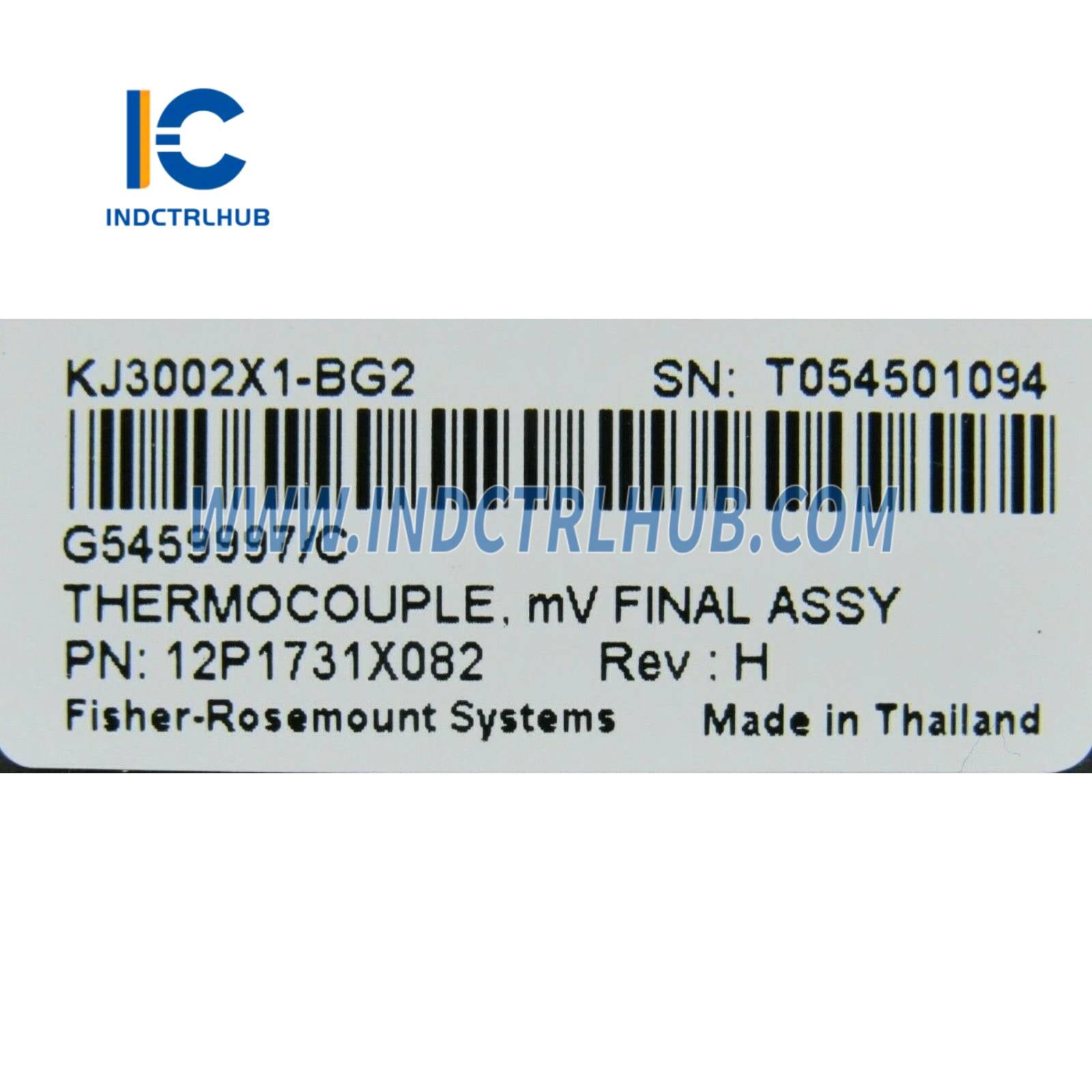

- דגם/מספר חלק: VE4003S5B1 (KJ3002X1-BG2, 12P1731X082)
- תיאור: מודול כניסת תרמופלסמה/mV מסדרת M, 8 ערוצים, עם בלוק סיום מפוצה במפגש קר (CJC)
סקירה כללית
- ה-Emerson VE4003S5B1 הוא מודול כניסת תרמופלסמה/mV מסדרת M המיועד למערכת הבקרה המפוזרת DeltaV. הוא מספק כניסה של 8 ערוצים לתרמופלסמות או אותות מיליוולט, מצויד בבלוק סיום מפוצה במפגש קר (CJC) למדידות טמפרטורה מדויקות. המודול מעבד אותות מחיישני תרמופלסמה ביישומי אוטומציה תעשייתית, כגון נפט וגז, כימיה וייצור חשמל.
מפרטים טכניים
| מפרט | פרטים |
|---|---|
| דגם | VE4003S5B1 (KJ3002X1-BG2, 12P1731X082) |
| סדרה | DeltaV מסדרת M |
| סוג | מודול כניסת תרמופלסמה/mV, 8 ערוצים, עם בלוק סיום CJC |
| ערוצים | 8 ערוצי כניסת תרמופלסמה/mV |
| אות כניסה | תרמופלסמה (סוגים B, E, J, K, N, R, S, T), mV (-100 עד +100 mV) |
| טווח טמפרטורה | משתנה לפי סוג התרמופלסמה (למשל, סוג K: -270°C עד +1372°C) |
| פיצוי מפגש קר | CJC פנימי דרך בלוק הסיום |
| מתח LocalBus | 12 VDC ב-150 mA |
| מתח מעגל שדה | 24 VDC ב-100 mA |
| משקל | 0.4 ק"ג |
| טמפרטורת הפעלה | -40°C עד +70°C |
| טמפרטורת אחסון | -40°C עד +85°C |
| לחות יחסית | 5% עד 95%, ללא עיבוי |
| דרגת הגנה | IP20 |
| זיהומים באוויר | ISA-S71.04-1985 כיתה G3, ציפוי קונפורמלי |
| הרכבה | מסילת DIN מסוג T, על נשא I/O |
| אישורים | CE, CSA, FM, ATEX, IECEx, אישורי ימי (ABS, DNV) |
| תאימות מערכת | DeltaV v10.3 או מאוחר יותר |
מידע נוסף
- פונקציונליות: ה-VE4003S5B1 מעבד שמונה כניסות תרמופלסמה או mV, תומך בסוגי תרמופלסמה מרובים (B, E, J, K, N, R, S, T) ואותות מיליוולט. בלוק הסיום CJC מבטיח מדידות טמפרטורה מדויקות על ידי פיצוי על שינויים במפגש הקר. המודול תומך בהתקנה חמה-ניתנת להחלפה, המאפשרת תחזוקה ללא השבתת המערכת, וכולל אבחון לזיהוי תקלות כמו מעגלים פתוחים או כשלי חיישנים.
- עמידות סביבתית: המודול תוכנן לסביבות תעשייתיות קשות, כולל ציפוי קונפורמלי להגנה מפני מזהמים באוויר ופועל באמינות בטמפרטורות קיצוניות, זעזועים ורעידות. הוא מתאים להתקנות באזורים מסוכנים, כולל אזור 2.
