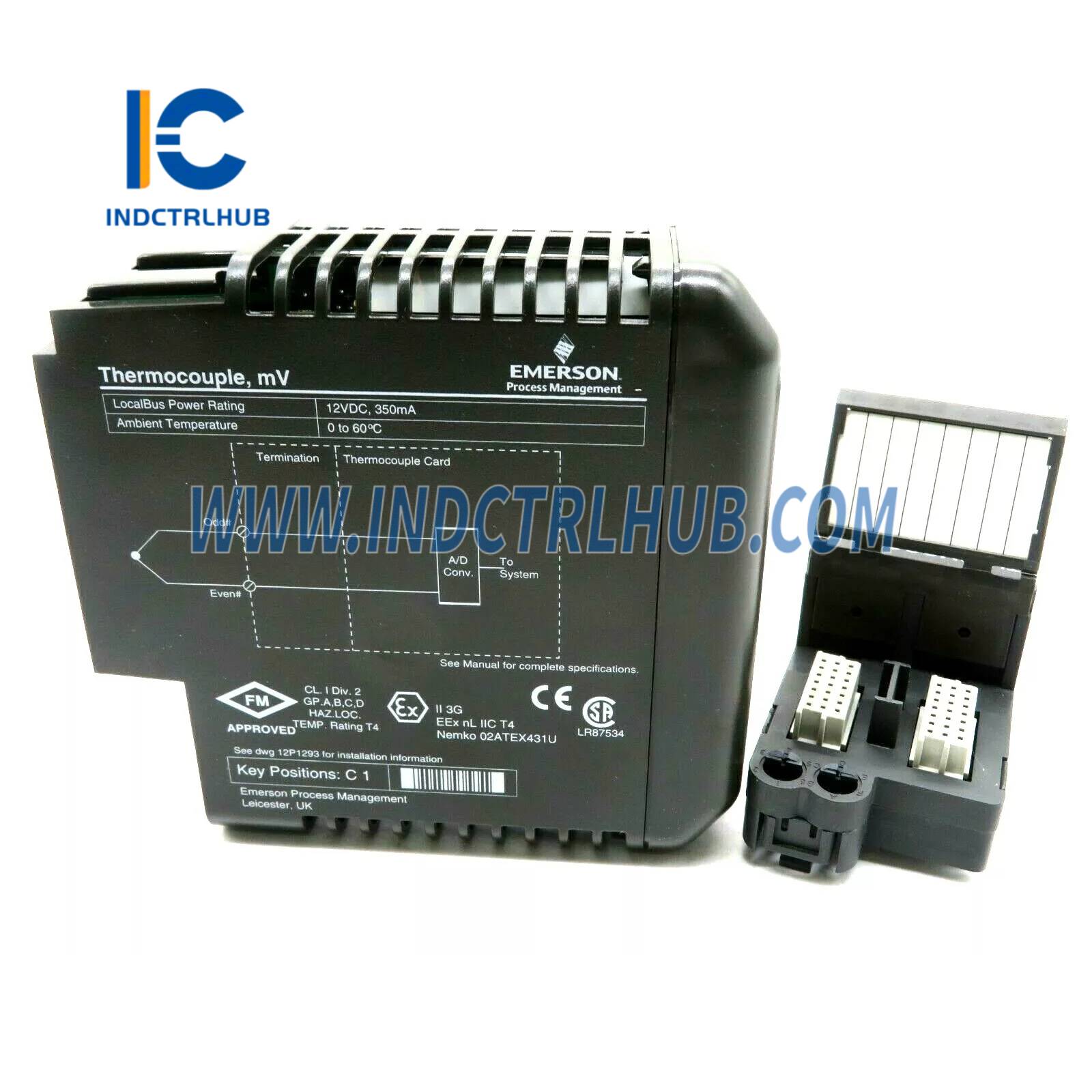

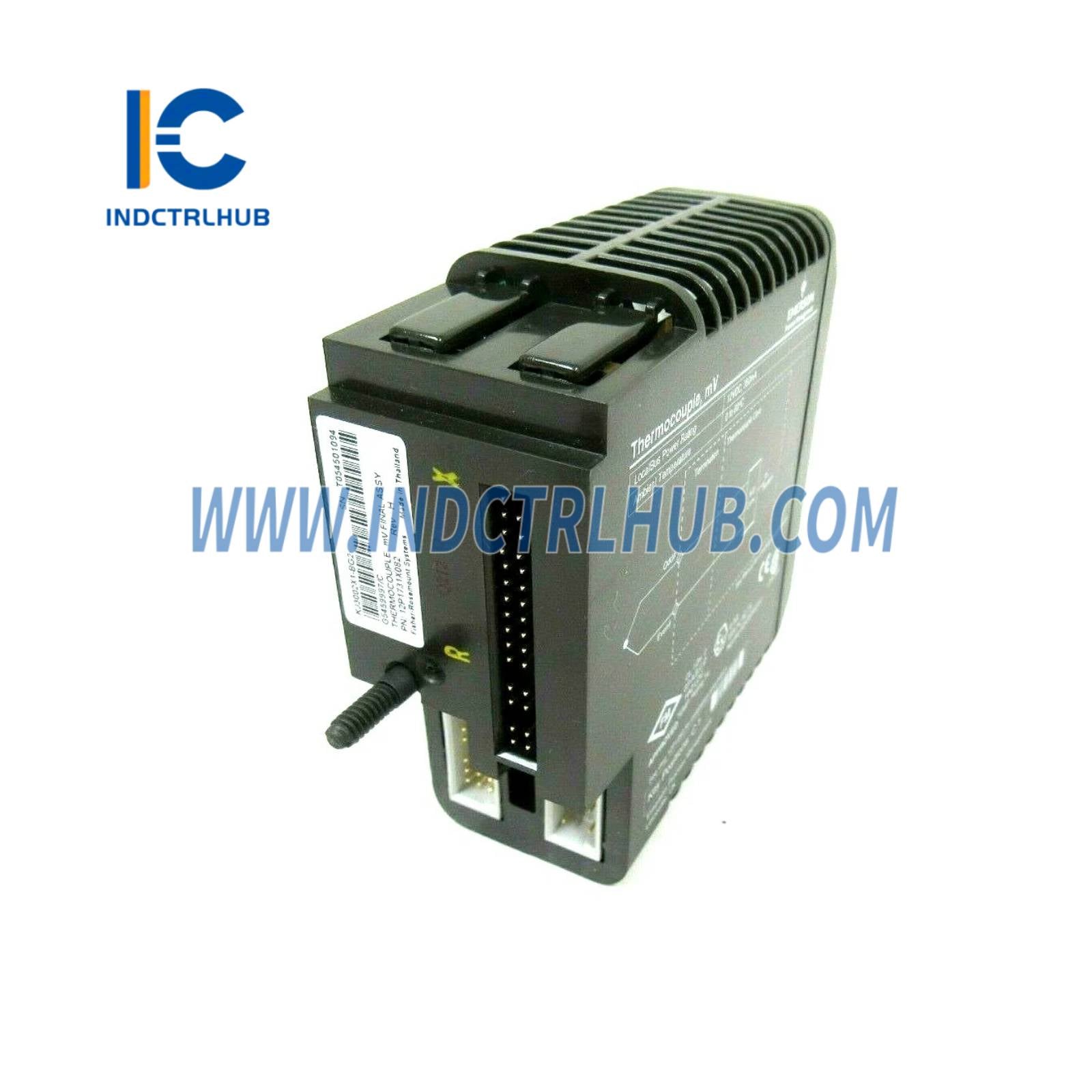

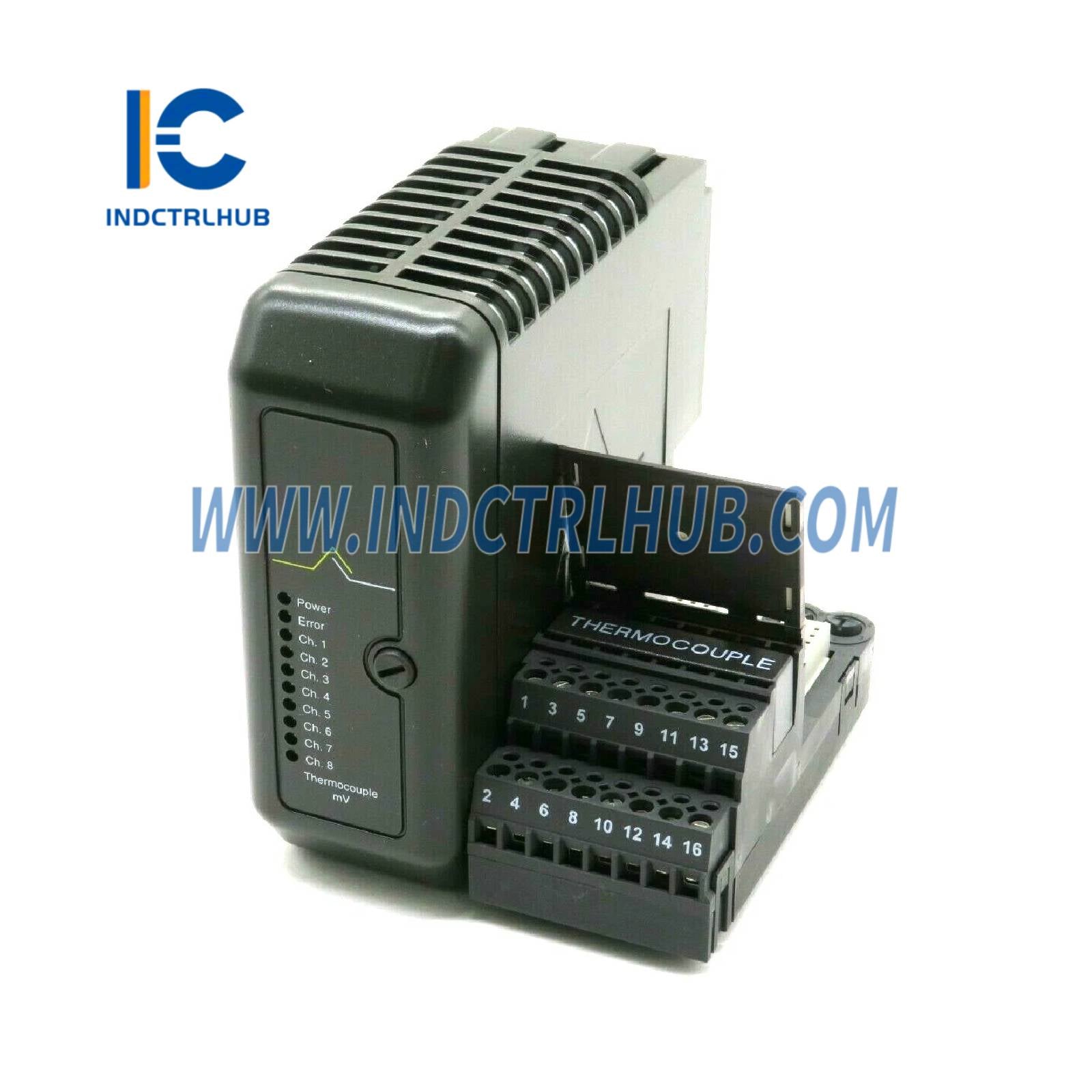

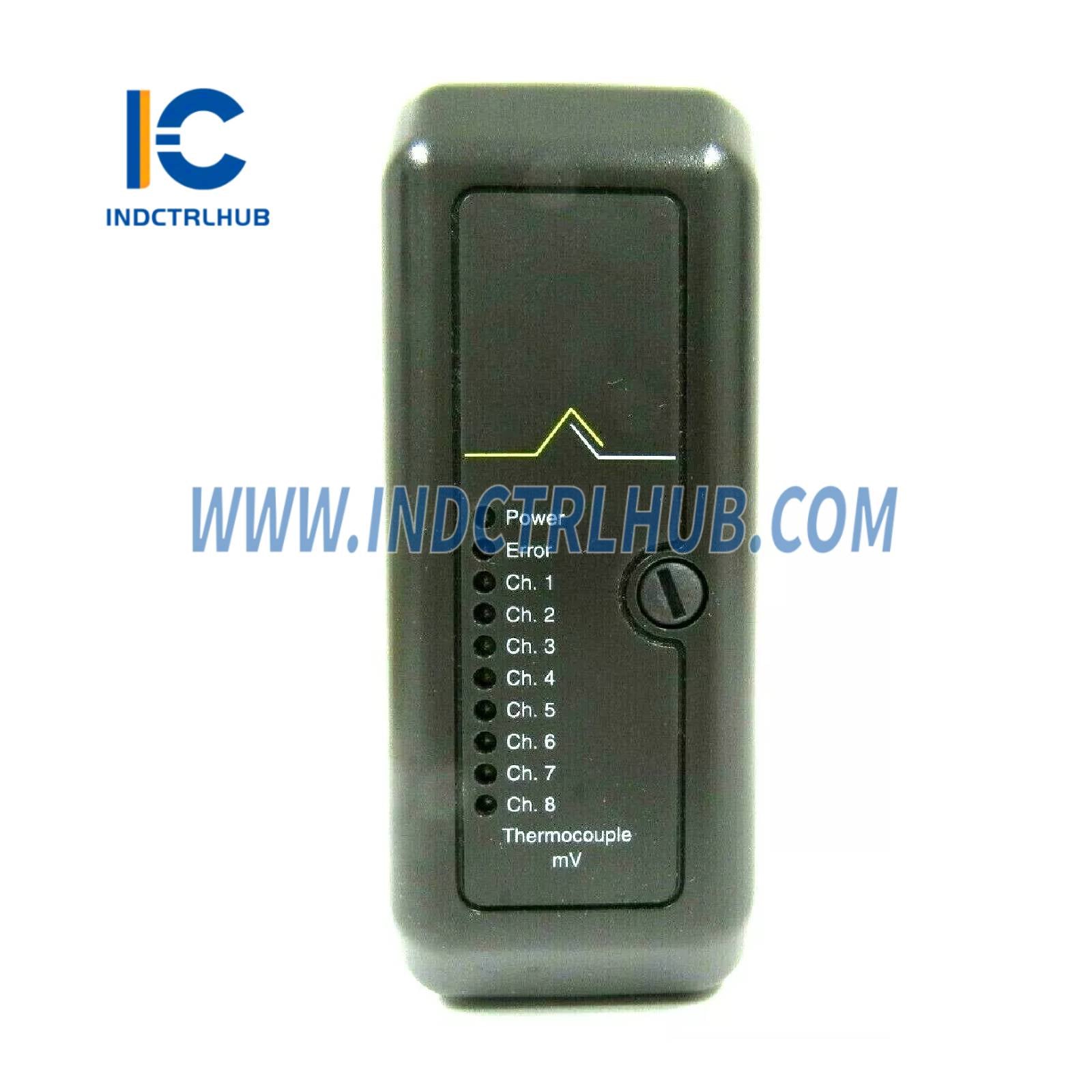

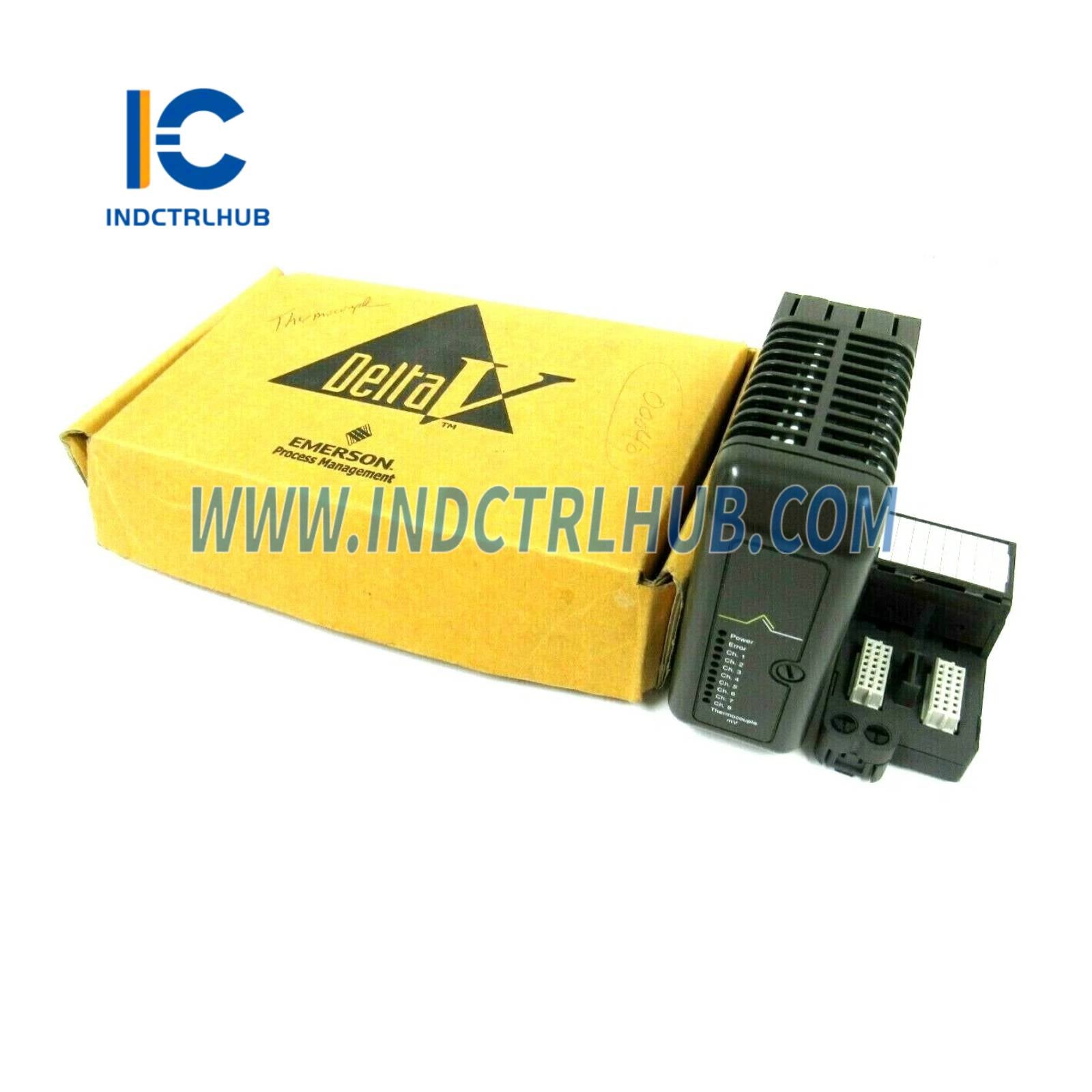

אמברסון VE4003S5B1 מודול כניסת תרמוקפל/מיליוולט מסדרת DeltaV M
מידע על המוצר
- יצרן: Emerson

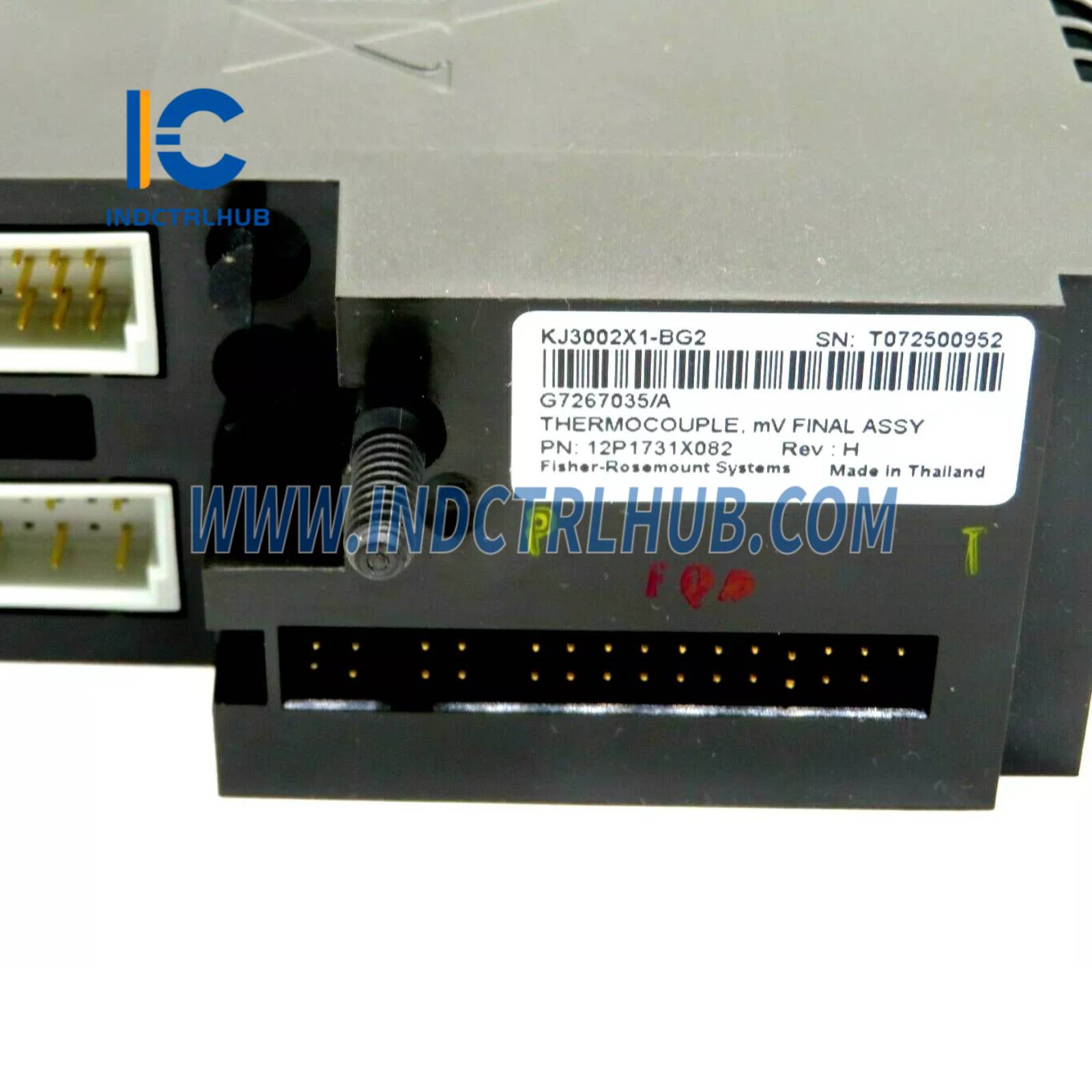

- דגם/מספר חלק: VE4003S5B1 (ידוע גם כ-KJ3002X1-BG2, 12P1731X)
- תיאור: מודול כניסת תרמופל/mV מסדרת M, 8 ערוצים, עם בלוק סיום מפוצה בטמפרטורת הצומת הקר (CJC)
סקירת מוצר
ה-VE4003S5B1 הוא מודול סדרת M מיוחד למערכת הבקרה המפוזרת DeltaV, המתוכנן לטפל בכניסות תרמופל או מיליוולט ב-8 ערוצים. מצויד בבלוק סיום CJC, הוא מבטיח מדידות טמפרטורה מדויקות ליישומים תעשייתיים בתחומים כמו נפט וגז, עיבוד כימי וייצור חשמל.
מפרט מקשים
| פרמטר | פרטים |
|---|---|
| דגם | VE4003S5B1 (KJ3002X1-BG2) |
| סדרה | סדרת DeltaV M |
| סוג | מודול כניסת תרמופל/mV, 8 ערוצים, בלוק סיום CJC |
| ערוצי קלט | 8 |
| קלטים נתמכים | תרמופלים (B, E, J, K, N, R, S, T), mV (-100 עד +100 mV) |
| טווח טמפרטורה | משתנה לפי תרמופל (למשל, סוג K: -270°C עד +1372°C) |

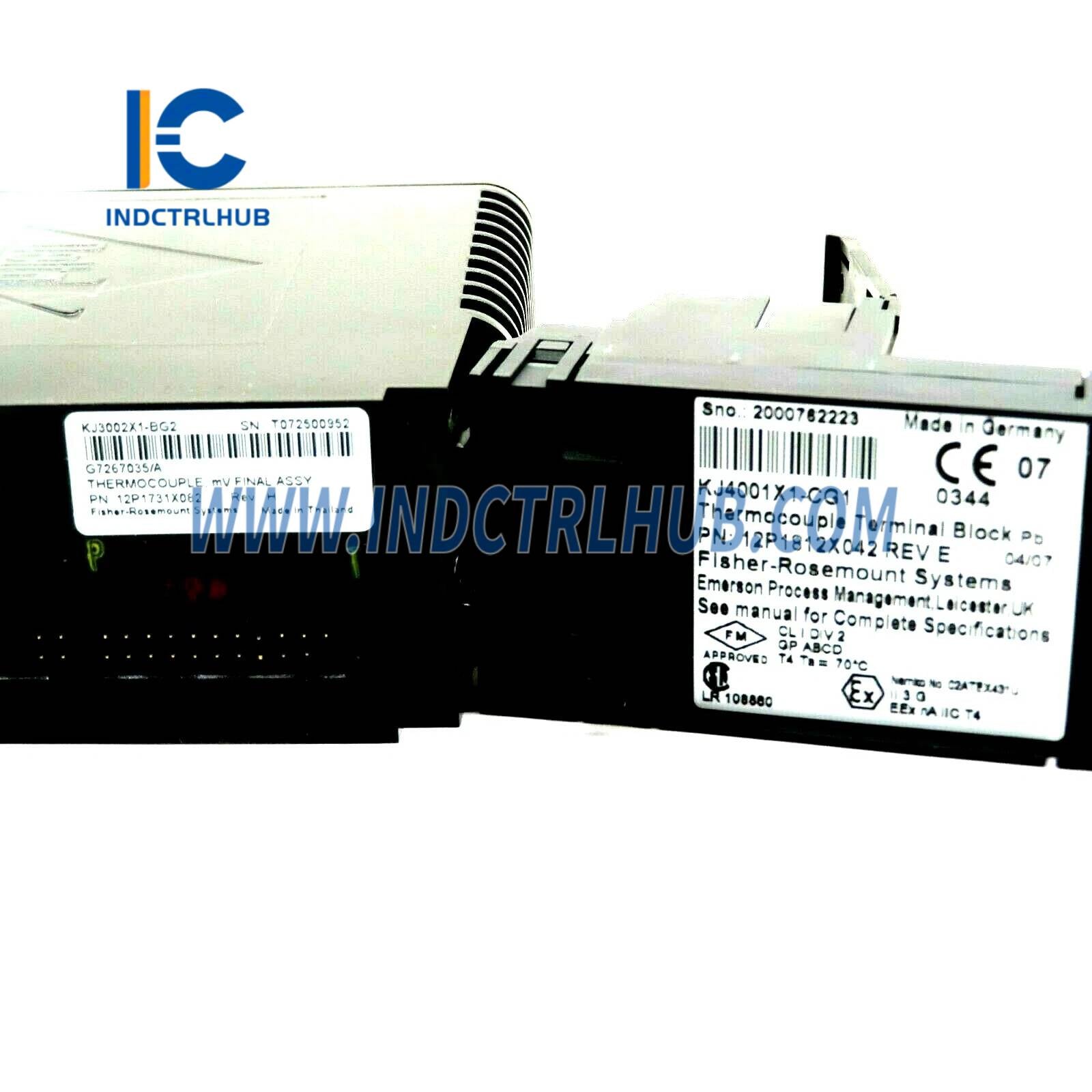

| CJC | משולב דרך בלוק סיום |
| הספק (LocalBus) | 12 VDC, 150 mA |
| הספק (מעגל שדה) | 24 VDC, 100 mA |
| משקל | 0.4 ק"ג |
| טמפרטורת הפעלה | -40°C עד +70°C |
| טמפרטורת אחסון | -40°C עד +85°C |
| לחות | 5% עד 95%, ללא עיבוי |
| הגנה | IP20 |
| הגנה סביבתית | ציפוי קונפורמלי, ISA-S71.04-1985 מחלקה G3 |
| הרכבה | מסילת DIN מסוג T, נשא I/O |
| אישורים | CE, CSA, FM, ATEX, IECEx, Marine (ABS, DNV) |
| תאימות | DeltaV v10.3 או מאוחר יותר |
פרטים נוספים
- פונקציונליות מרכזית: תומך בשמונה כניסות תרמופל או mV עם תאימות לסוגים שונים של תרמופלים. בלוק סיום CJC משפר את דיוק המדידה על ידי פיצוי על שינויים בטמפרטורת הצומת הקר. כולל התקנה חמה ניתנת להחלפה ואבחון לזיהוי תקלות כמו כשל חיישן או מעגל פתוח.
- עמידות: בנוי לסביבות תעשייתיות קשות, עם ציפוי קונפורמלי להתנגדות לזיהומים וביצועים אמינים בטמפרטורות קיצוניות, זעזועים ורעידות. מתאים לאזורים מסוכנים באזור 2.
