Product Description

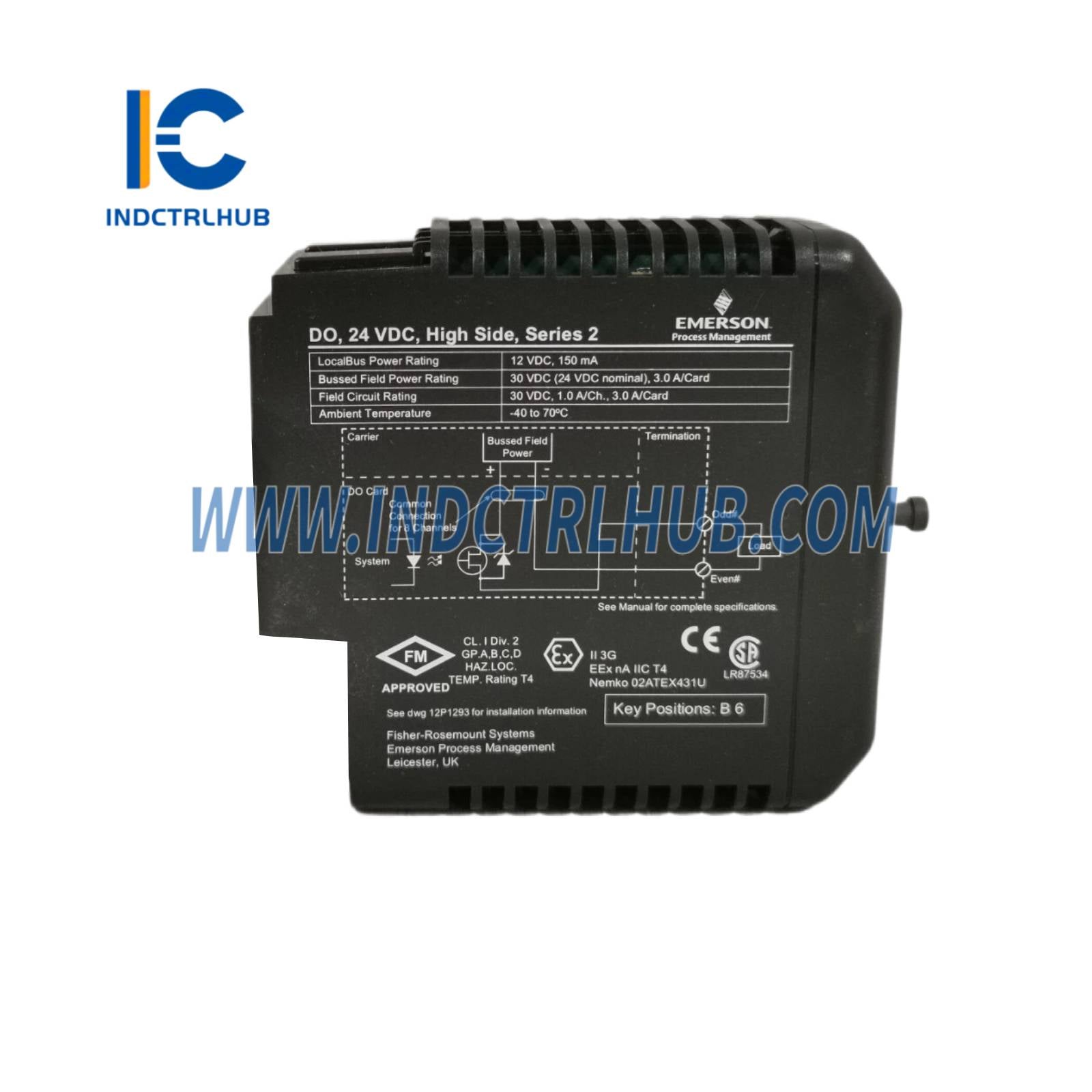

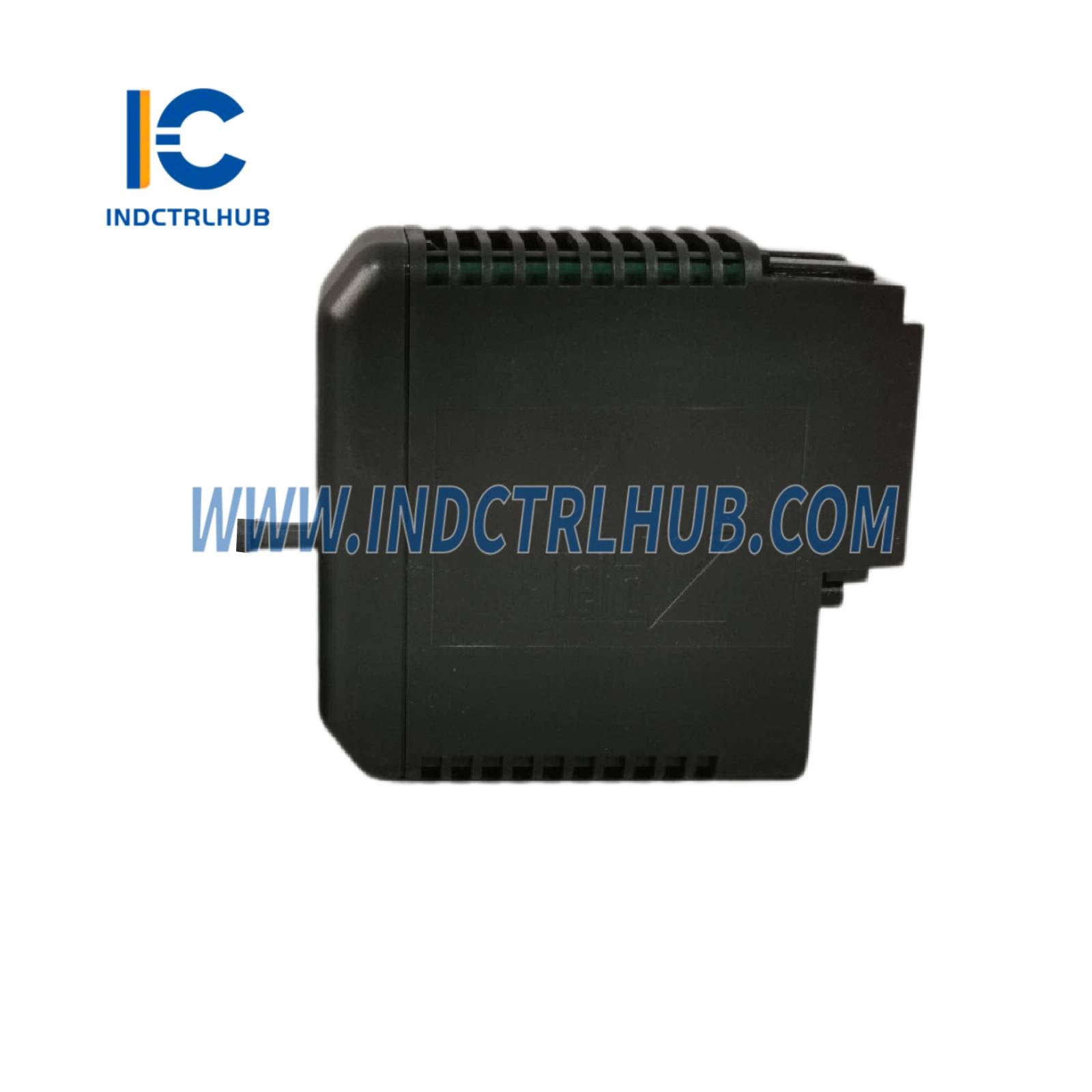

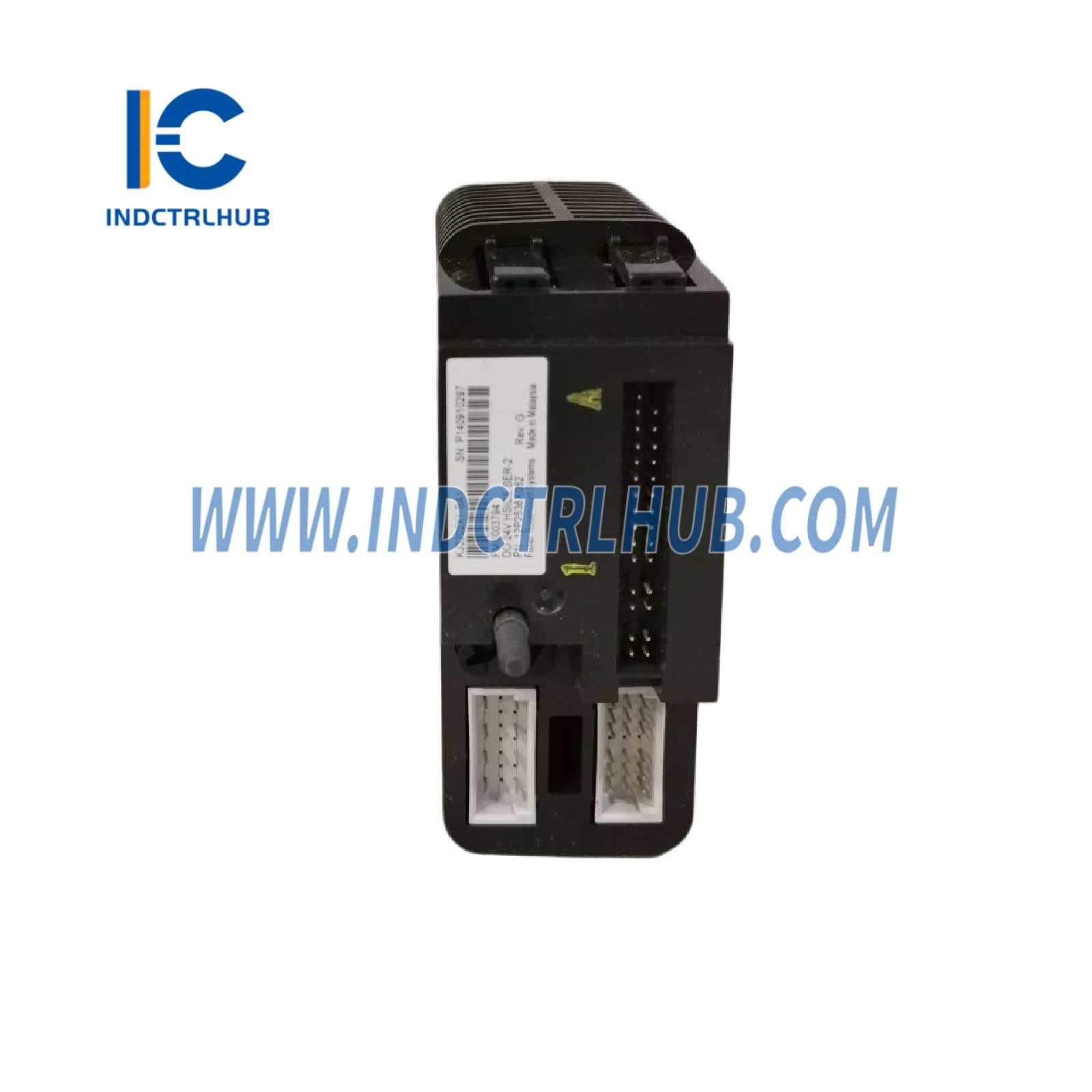

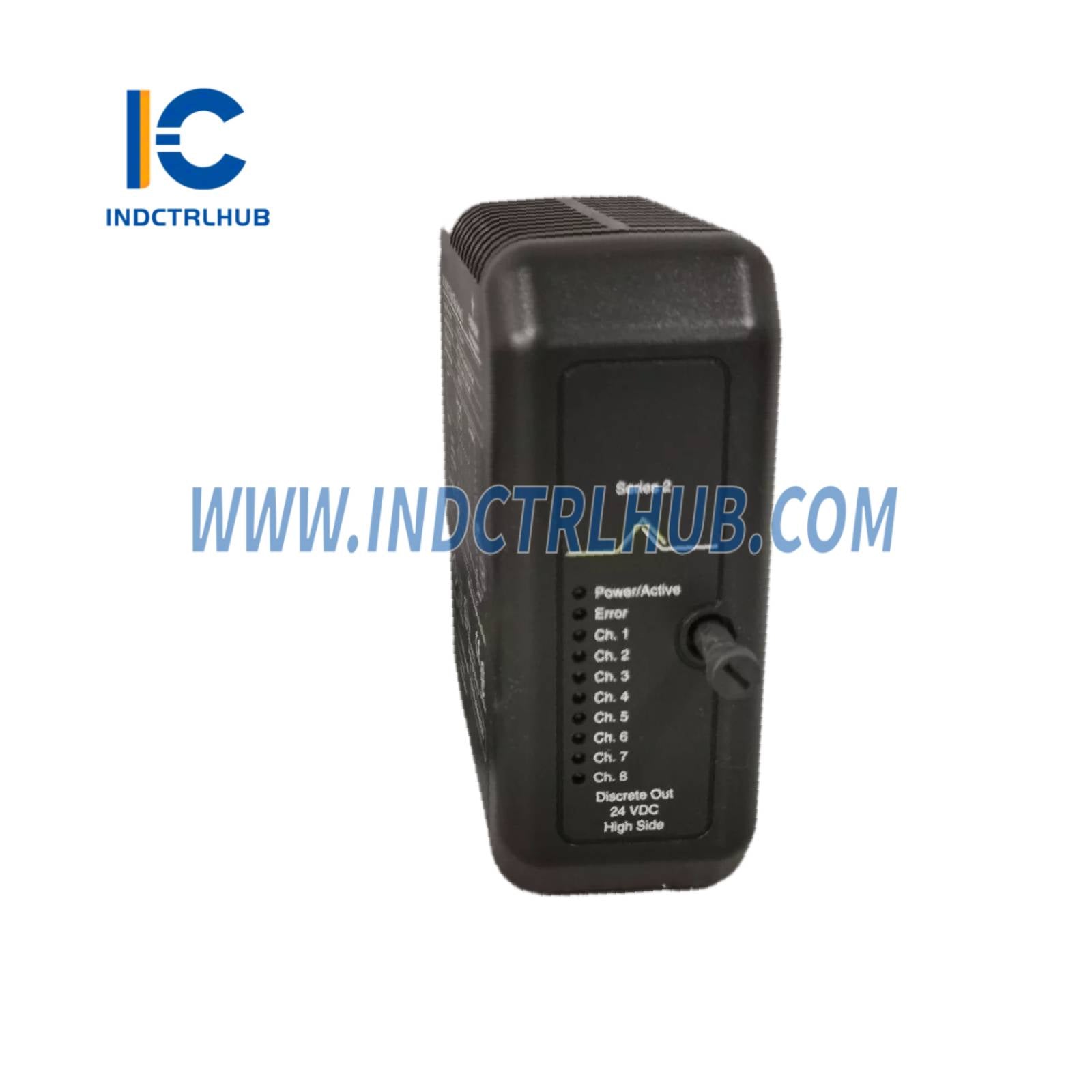

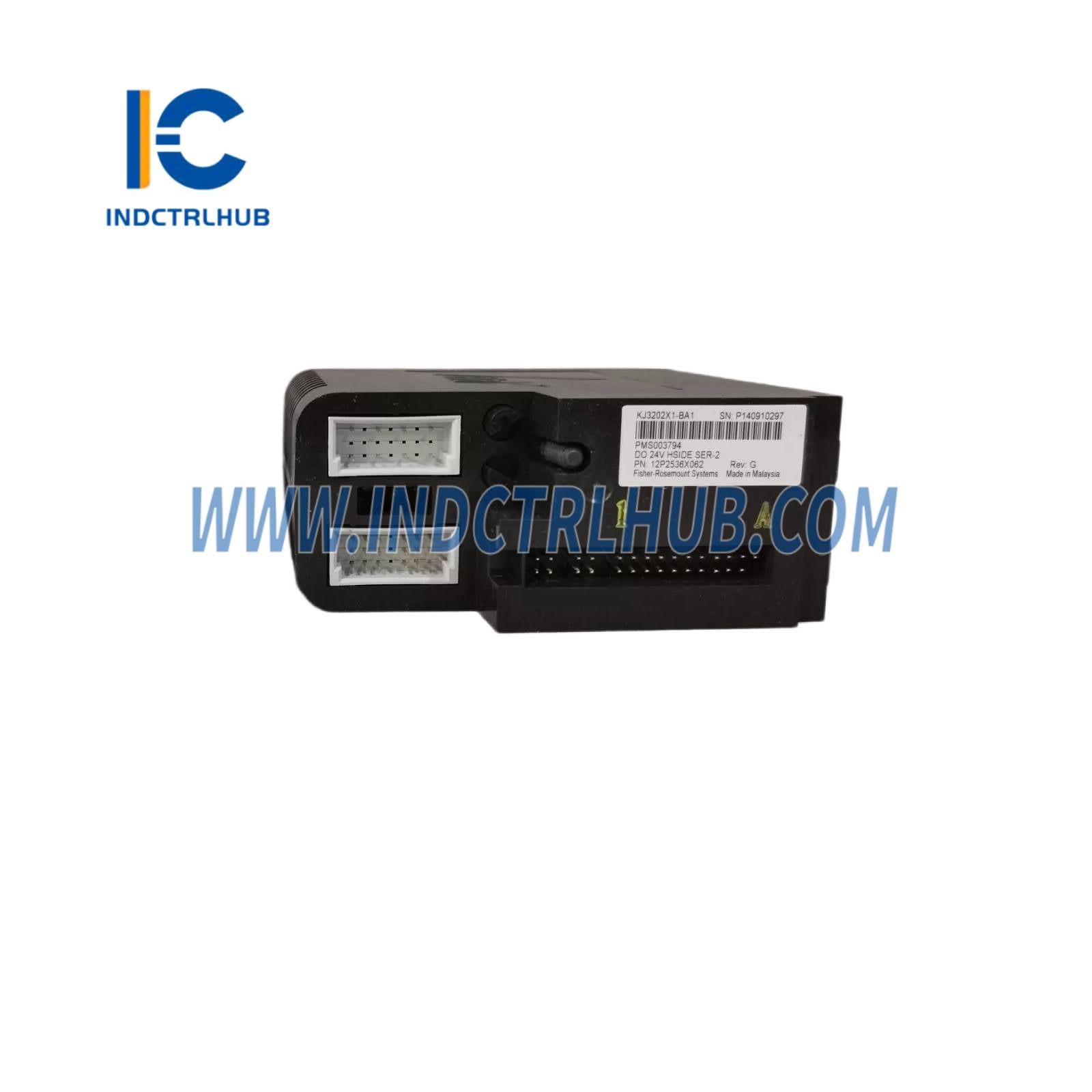

מודול פלט דיסקרטי מסדרת M של Emerson VE4002S1T2B3 DeltaV
- יצרן: Emerson
- דגם/מספר חלק: VE4002S1T2B3 (KJ3202X1-BA1 + KJ4001X1-CE1, 12P2536X)

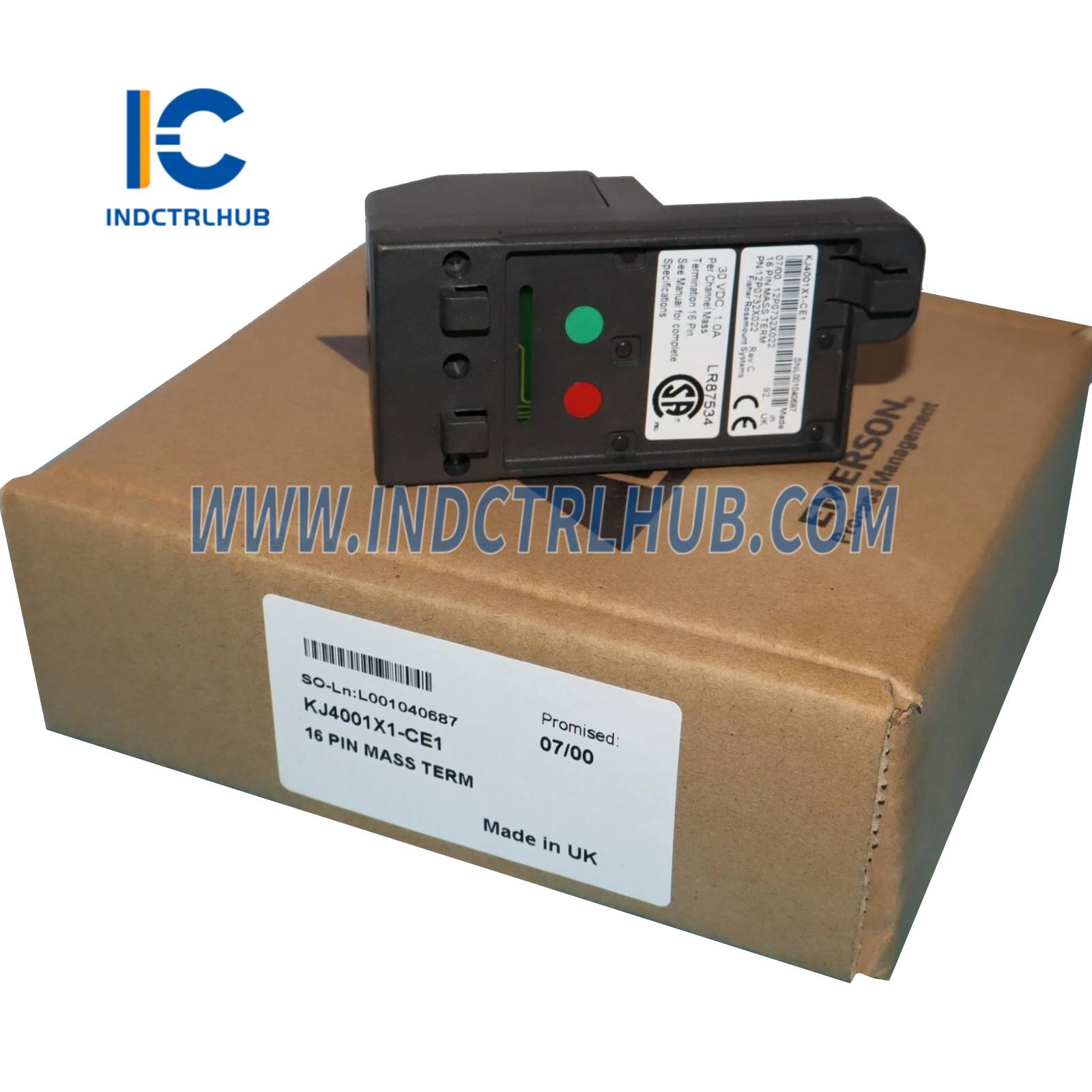

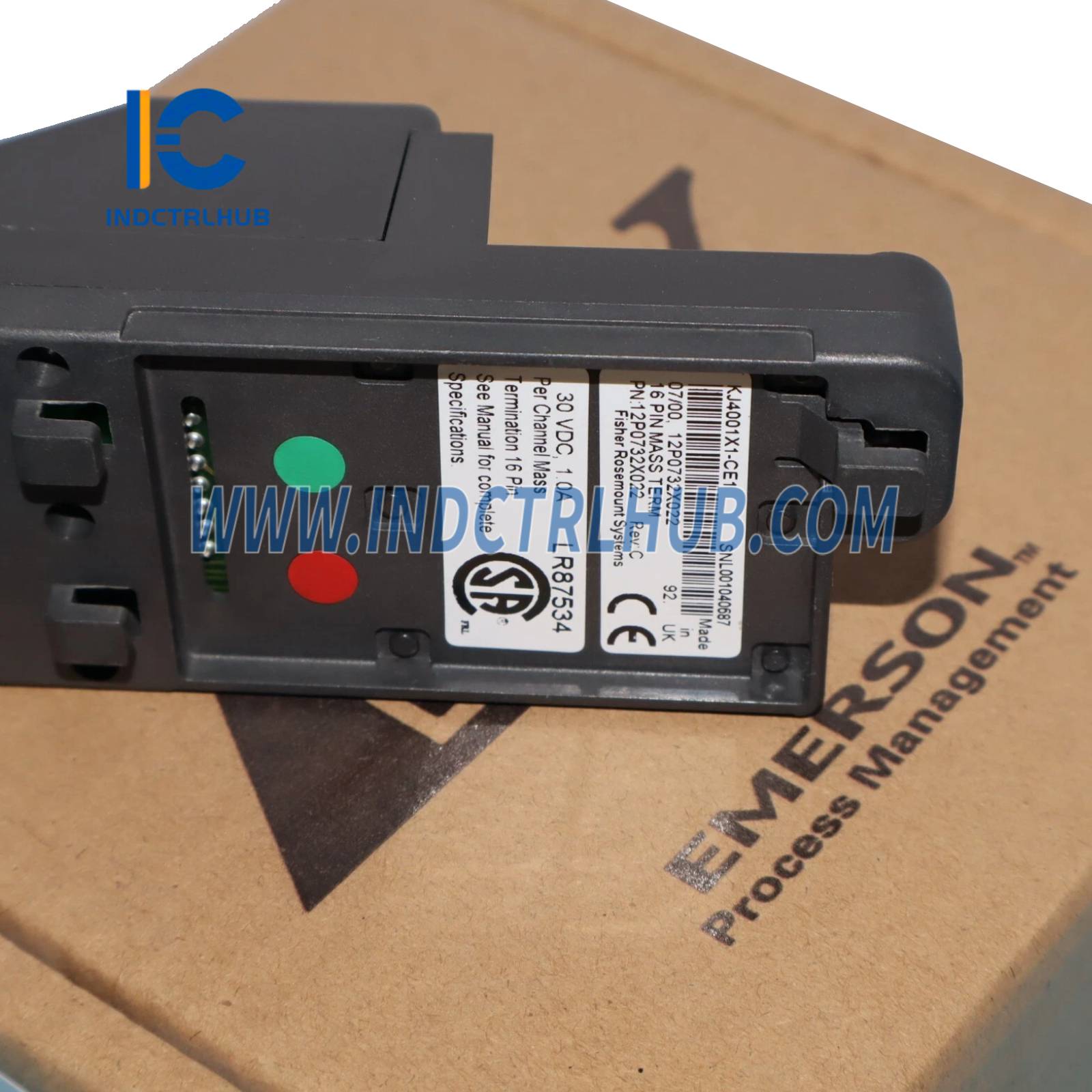

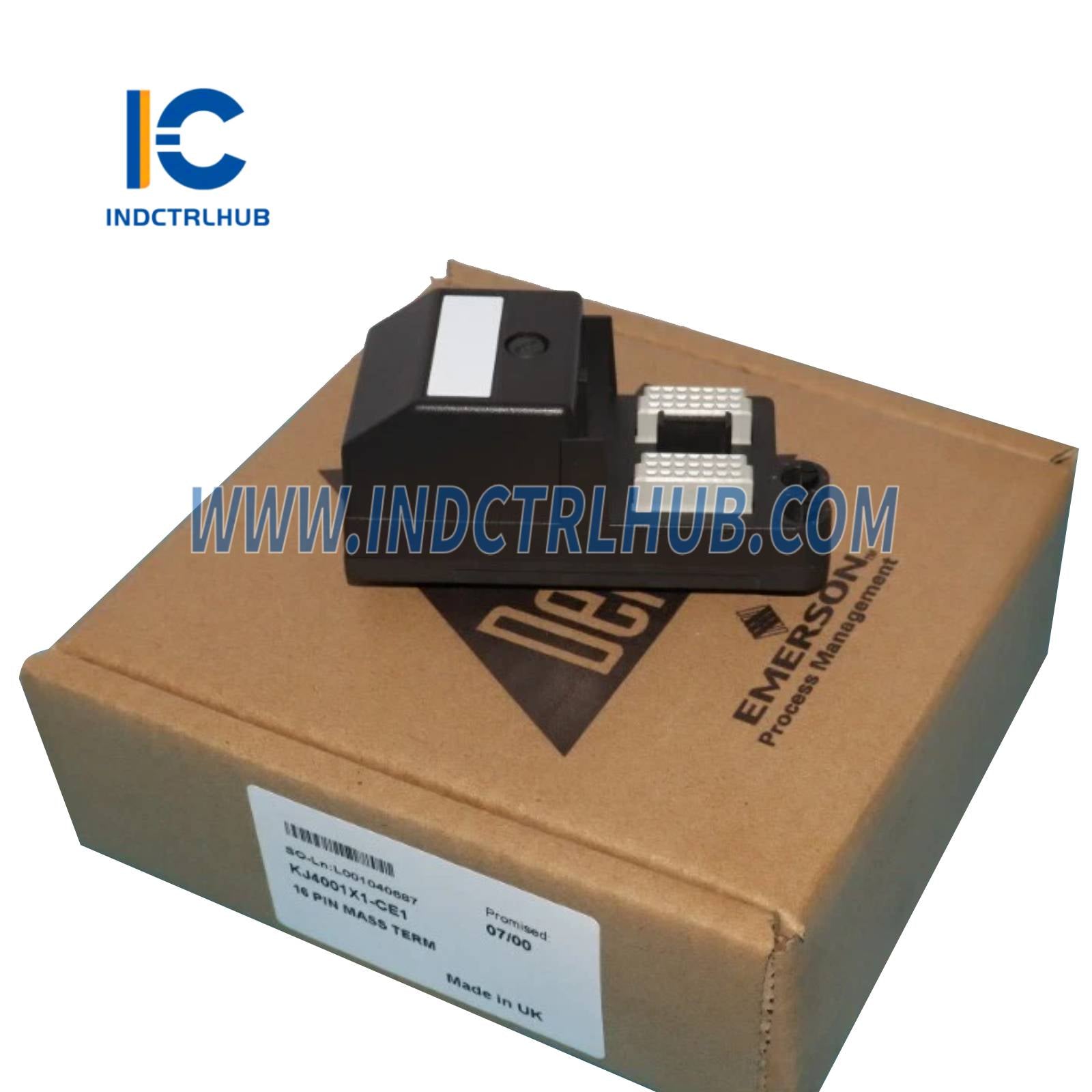

- תיאור: מודול פלט דיסקרטי מסדרת M, 8 ערוצים, 24 VDC, צד גבוה, עם בלוק סיום מסה 16 פינים
סקירה כללית
- ה-Emerson VE4002S1T2B3 הוא מודול פלט דיסקרטי מסדרת M המיועד למערכת בקרת הפצה DeltaV. הוא מספק 8 ערוצי פלט צד גבוה 24 VDC עם בלוק סיום מסה 16 פינים (KJ4001X1-CE1) לחיווט יעיל. המודול שולט במכשירי שדה כגון רליים, סלנואידים ומפעילים ביישומי אוטומציה תעשייתית, כולל נפט וגז, כימיקלים וייצור חשמל, ומבטיח בקרת תהליך אמינה.
מפרטים טכניים
| מפרט | פרטים |
|---|---|
| דגם | VE4002S1T2B3 (KJ3202X1-BA1 + KJ4001X1-CE1) |
| סדרה | DeltaV מסדרת M |
| סוג | מודול פלט דיסקרטי, 8 ערוצים, 24 VDC, צד גבוה, עם בלוק סיום מסה 16 פינים |
| ערוצים | 8 ערוצי פלט דיסקרטיים |
| אות פלט | 24 VDC, מתג צד גבוה |
| זרם פלט | 500 mA לכל ערוץ, 3 A סה"כ |
| הספק LocalBus | 12 VDC ב-100 mA |
| הספק מעגל שדה | 24 VDC ב-3 A |
| משקל | 0.4 ק"ג |
| טמפרטורת הפעלה | -40°C עד +70°C |
| טמפרטורת אחסון | -40°C עד +85°C |
| לחות יחסית | 5% עד 95%, ללא עיבוי |
| דרגת הגנה | IP20 |
| זיהומים באוויר | ISA-S71.04-1985 כיתה G3, ציפוי קונפורמלי |
| הרכבה | מסילת DIN מסוג T, על נשא I/O |
| אישורים | CE, CSA, FM, ATEX, IECEx, אישורי ימי (ABS, DNV) |
| תאימות מערכת | DeltaV v10.3 או מאוחר יותר |
מידע נוסף
- פונקציונליות: ה-VE4002S1T2B3 מספק שמונה פלטים דיסקרטיים צד גבוה 24 VDC לשליטה במכשירי שדה, כאשר כל ערוץ תומך עד 500 mA. בלוק סיום המסה 16 פינים מפשט את החיווט, מקצר את זמן ההתקנה. המודול תומך בהתקנה חמה ניתנת להחלפה, המאפשרת תחזוקה ללא השבתת המערכת, וכולל אבחון לזיהוי תקלות כמו קצר חשמלי או בעיות חיווט.
- עמידות סביבתית: מיועד לסביבות תעשייתיות קשות, המודול כולל ציפוי קונפורמלי להגנה מפני מזהמים באוויר ופועל באמינות בטמפרטורות קיצוניות, זעזועים ורעידות. מתאים להתקנות באזורים מסוכנים, כולל אזור 2.
- אינטגרציה: ה-VE4002S1T2B3 משתלב עם מערכות DeltaV מסדרת M, מותקן על מסילות DIN מסוג T לנשאי I/O, כגון VE4050S2K1C0. הוא עומד בהנחיות ההתקנה של DeltaV, ומבטיח אינטגרציה חלקה וחיווט יעיל עם בלוק סיום המסה.
- זמינות: זמין דרך ספקים כיחידות חדשות, עודפות או משופצות, בדרך כלל עם אחריות לשנה. המשתמשים חייבים לוודא תאימות עם גרסאות תוכנת DeltaV ולהבטיח תצורת נשא נכונה.
