Product Description
סקירת מוצר
| פרמטר | פרטים |
|---|---|

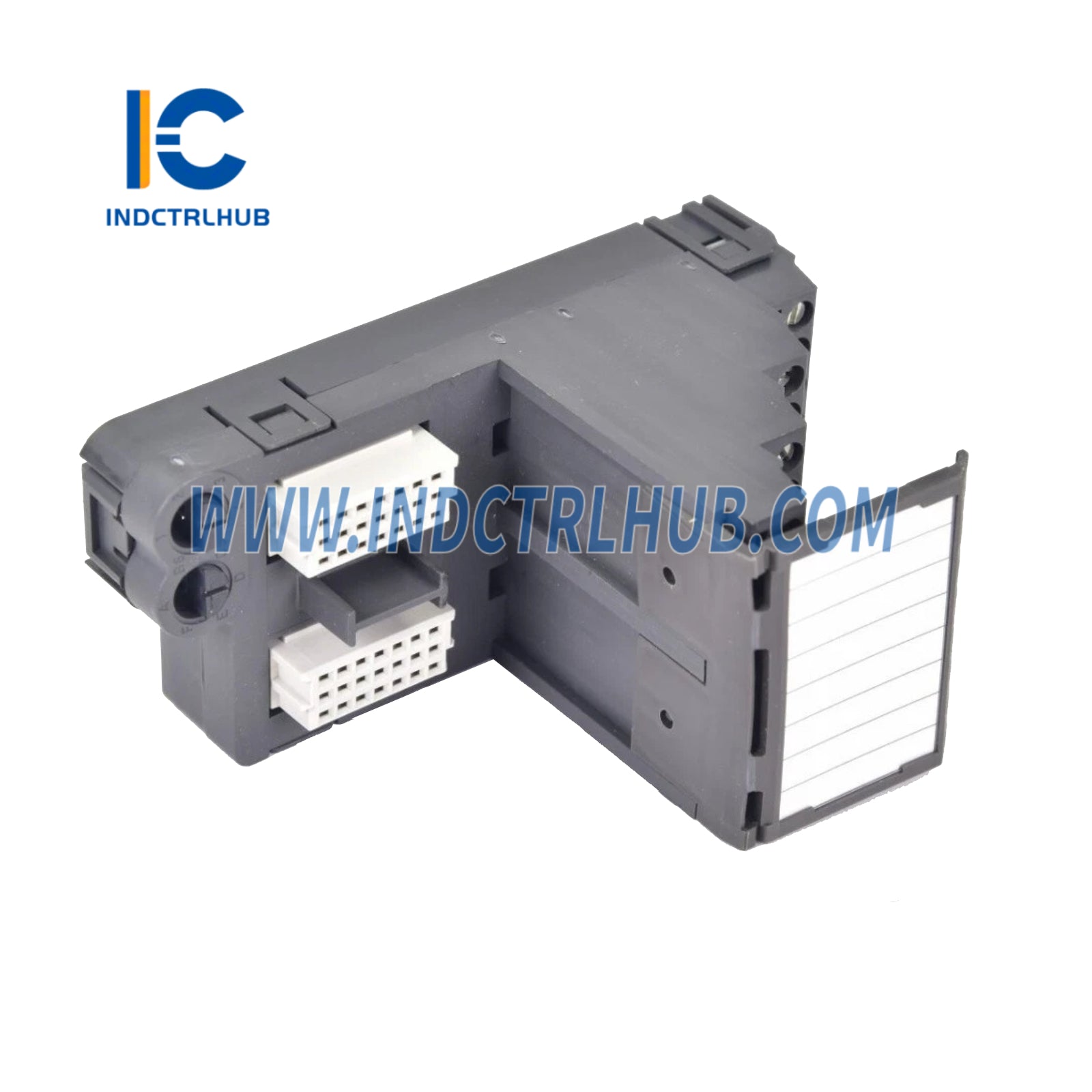

| שם המוצר | בלוק סיום המוני 40 פינים לכרטיס קלט דיסקרטי |
| מספר דגם | VE4001S2T2B5 |
| קטגוריה | DeltaV M-series Traditional I/O - בלוקי סיום קלט דיסקרטיים |
| פונקציה | מחבר חיווט שדה לכרטיס קלט דיסקרטי (DI) של 32 ערוצים (24V DC, מגע יבש) לנשא ממשק I/O |
| תאימות מערכת | DeltaV M-series I/O מסורתי, משמש עם כרטיס DI של 32 ערוצים (מפתח כרטיס I/O B3) על נשאי M-series אופקיים או VerticalPlus |
מפרטי חומרה
| מפרט | ערך |
|---|---|
| סוג | בלוק סיום המוני, 40 פינים |

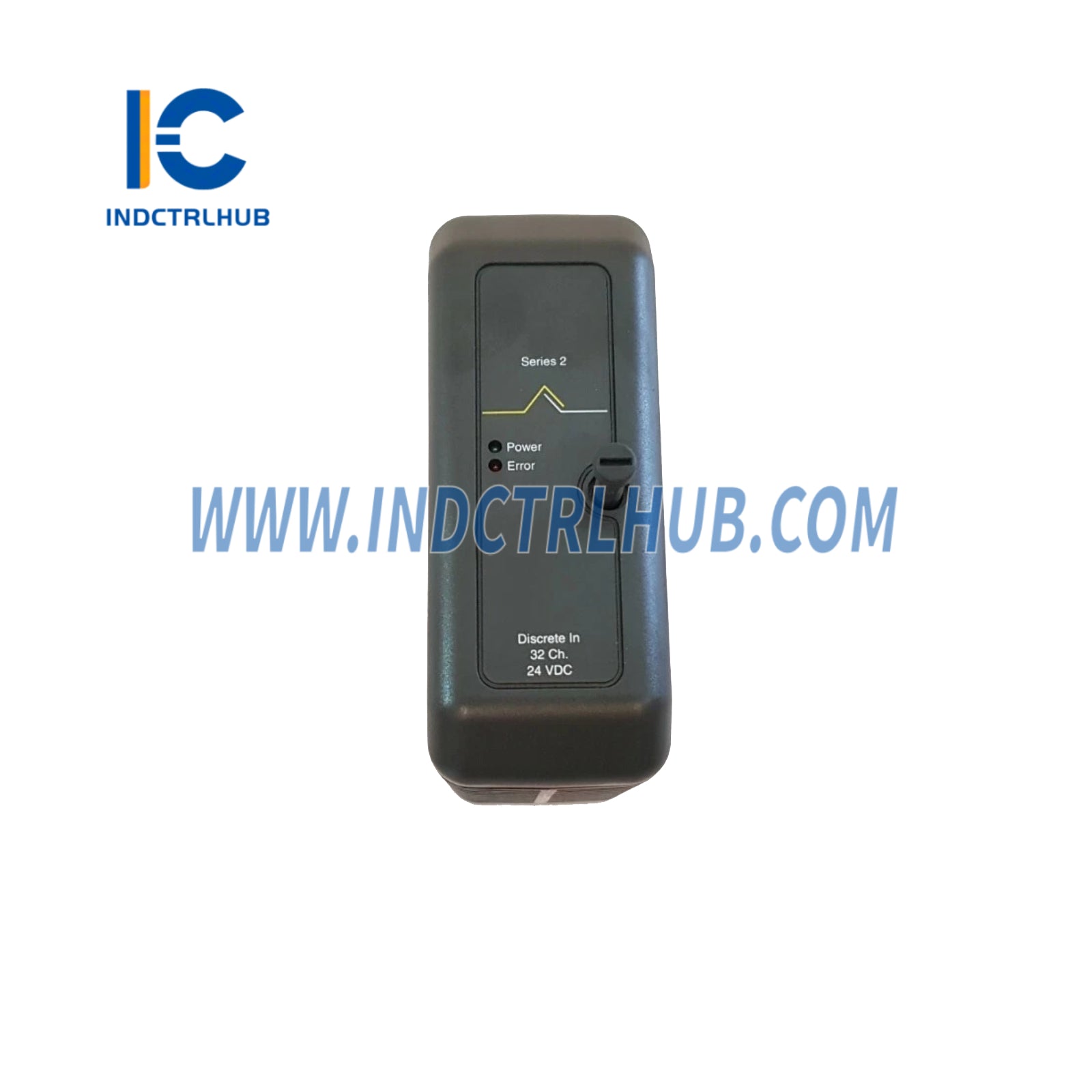

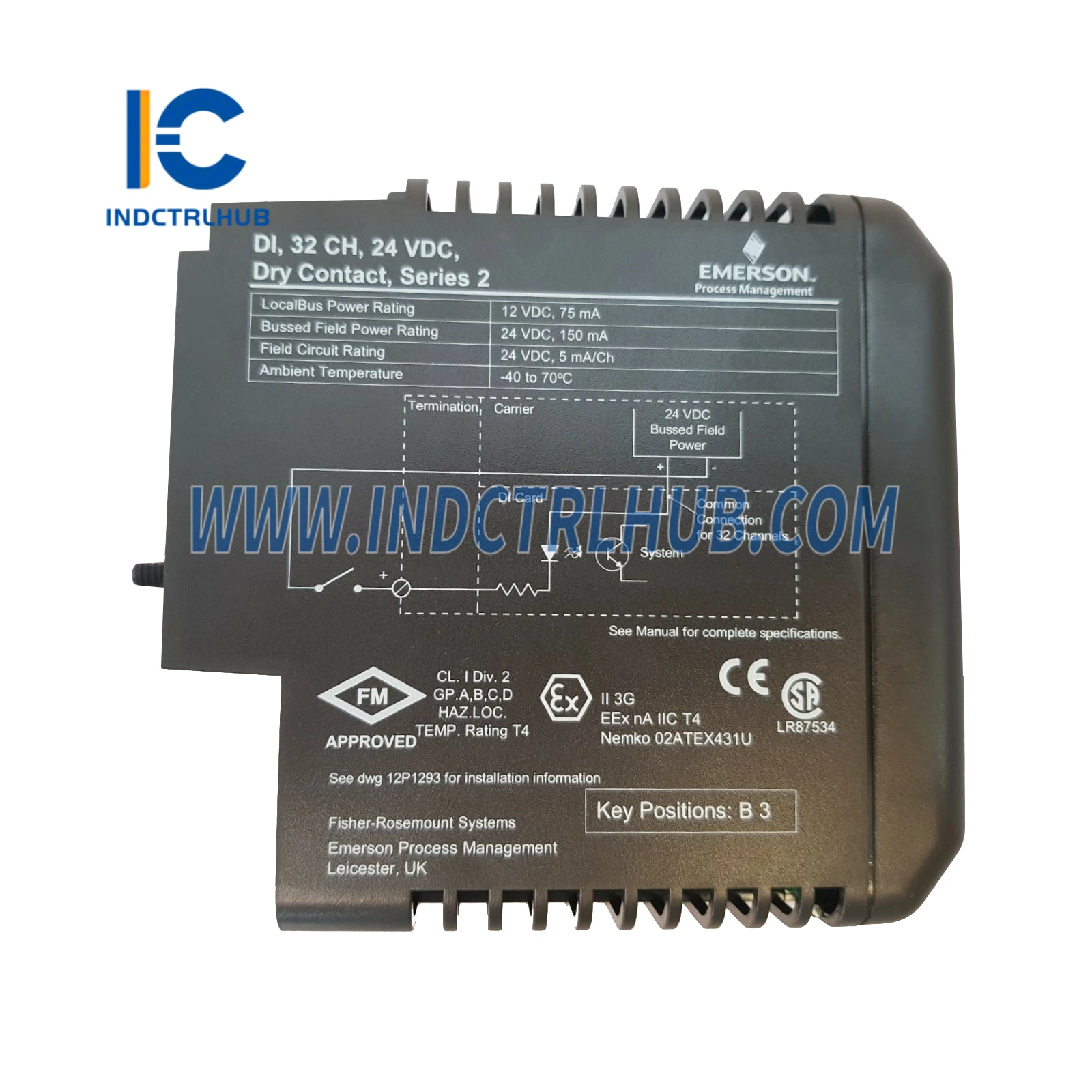

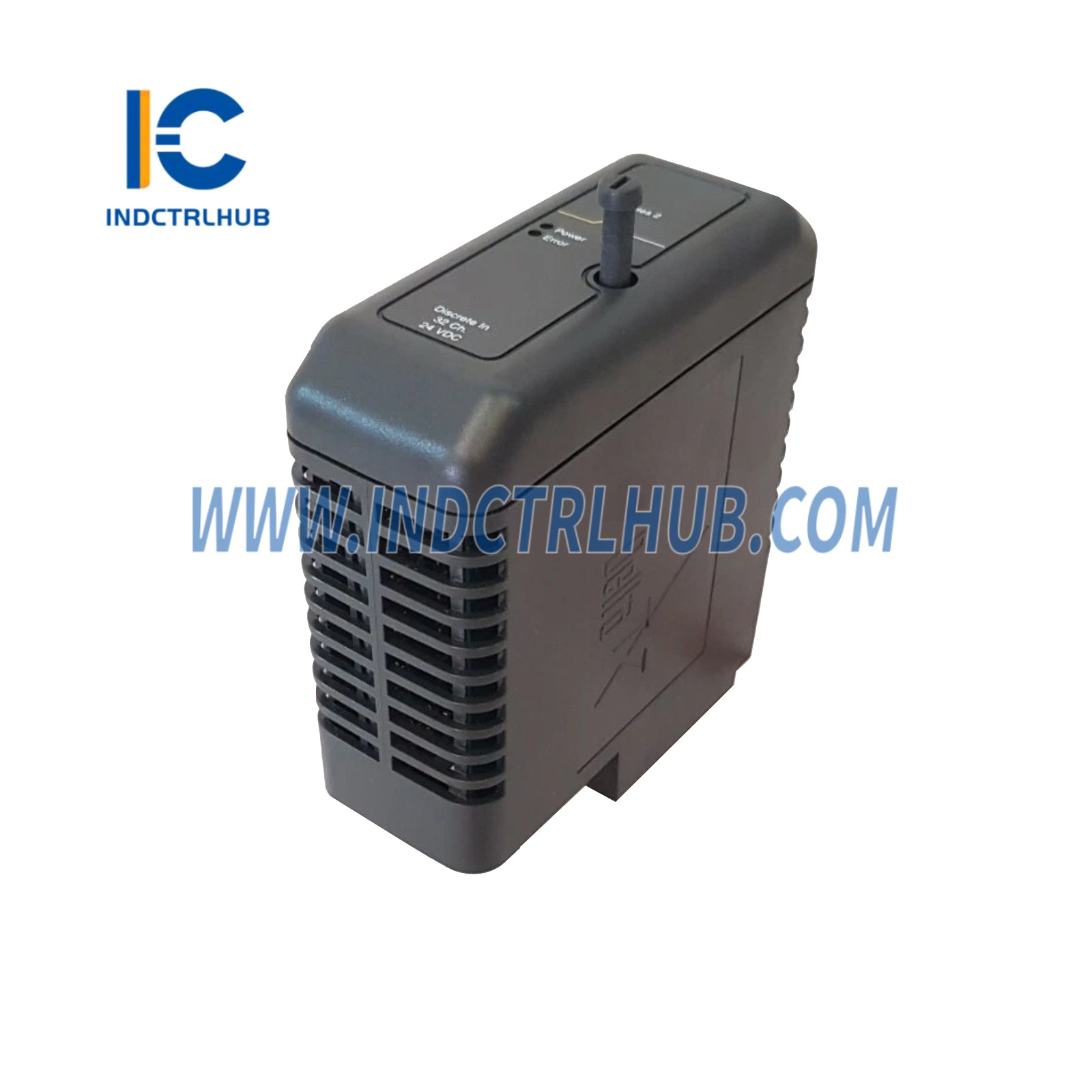

| כרטיס I/O משויך | כרטיס קלט דיסקרטי: 32 ערוצים, 24V DC, מגע יבש (מפתח כרטיס I/O B3) |
| מספר ערוצים | תומך ב-32 ערוצים |
| תאימות חיווט | מחבר חיווט שדה לקלטי מגע יבש (זיהוי: >2 mA להפעלה, <0.25 mA לכיבוי) |
| התנגדות קלט | 5 KΩ (בקירוב) |
| הספק מעגל שדה | 150 mA ב-24V DC לכל כרטיס |
| בידוד | כל ערוץ מבודד אופטי מהמערכת, נבדק ל-1500V DC |
| זרם LocalBus | 50 מ"א טיפוסי, 75 מ"א מקסימום (12V DC נומינלי) לכל כרטיס |
| מפתח | מפתח כרטיס I/O B3, מבטיח התקנת כרטיס נכונה |
מפרטים סביבתיים
| פרמטר | ערך |
|---|---|
| טמפרטורת הפעלה | -40 עד 70°C (-40 עד 158°F) |
| טמפרטורת אחסון | -40 עד 85°C (-40 עד 185°F) |
| לחות יחסית | 5 עד 95%, ללא עיבוי |
| זיהומים באוויר | ISA-S71.04-1985 מחלקה G3, ציפוי קונפורמלי |
| דרגת הגנה | IP 20 |
| זעזוע | 10 g גל סינוס חצי ל-11 מילישניות |
| רטט | 1 מ"מ שיא לשיא מ-5 עד 16 הרץ; 0.5 g מ-16 עד 150 הרץ |
| ממדים (ממשק קלט/פלט) | גובה 10.7 ס"מ (4.2 אינץ'), רוחב 4.1 ס"מ (1.6 אינץ'), עומק 10.5 ס"מ (4.1 אינץ') |
אישורים
| תקן | פרטים |
|---|---|
| CE | EMC: EN 61326-1 |
| FM | FM 3600, FM 3611 |
| CSA | CSA C22.2 No. 213, CSA C22.2 No. 1010-1 |
| ATEX | EN60079-0, IEC60079-7, EN60079-15 |
| IEC-Ex | IEC60079-0, IEC60079-7, IEC60079-15 |
| ימי | IACS E10, תעודת הערכת עיצוב ABS, תעודת DNV ימית |
אישורים לאזור מסוכן
| תקן | פרטים |
|---|---|
| FM (ארה"ב) | כיתה I, מחלקה 2, קבוצות A, B, C, D, T4 |
| cFM (קנדה) | כיתה I, מחלקה 2, קבוצות A, B, C, D, T4 |
| ATEX | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
| IEC-Ex | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
פיזי והתקנה
| פרמטר | פרטים |
|---|---|
| הרכבה | מוצב על נשא ממשק I/O (מונח על מסילת DIN) |
| סוג התקנה | בלוק סיום המוני 40 פינים לחיווט בצפיפות גבוהה; מתחבר לנשא ממשק I/O |

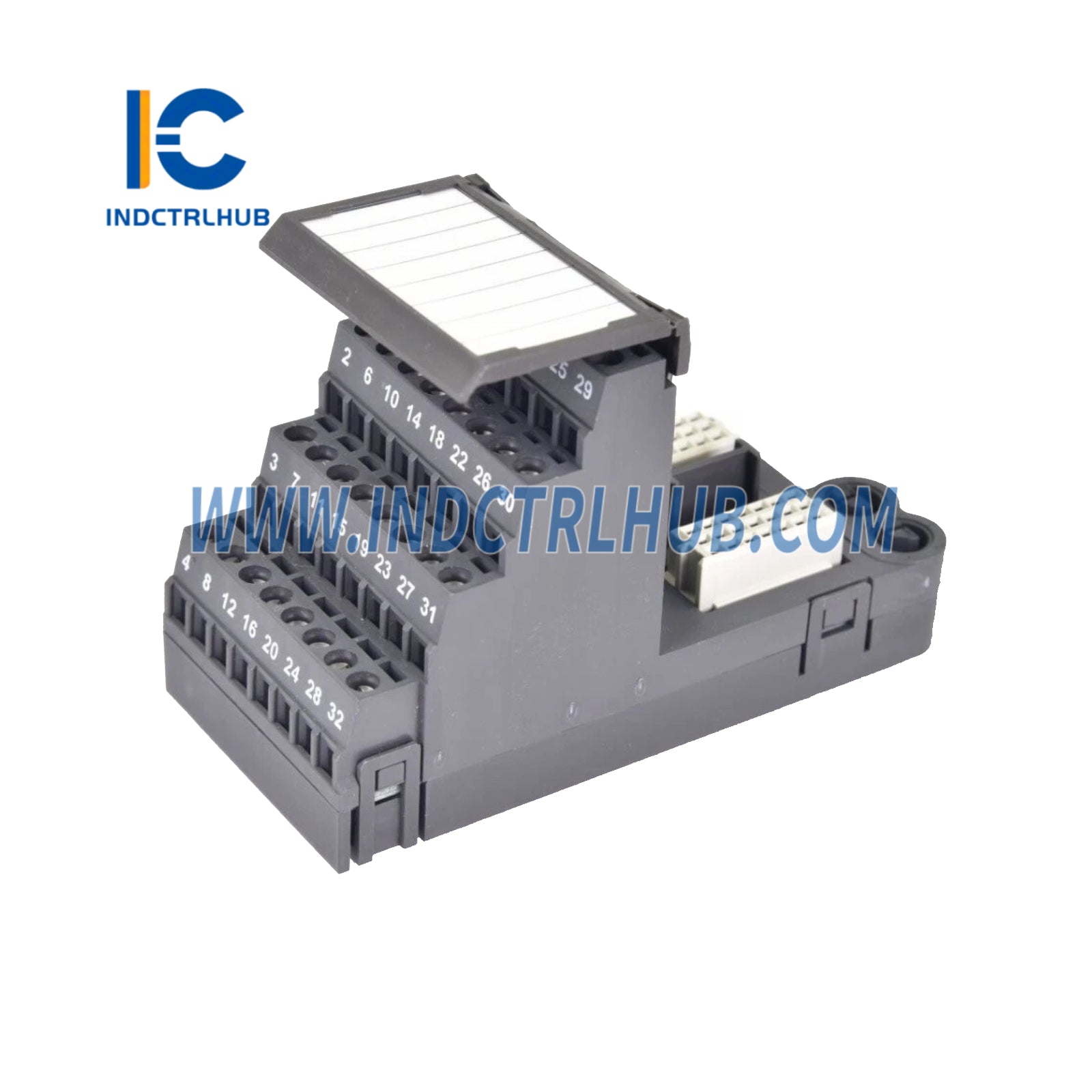

| חיווט | תומך בטרמינציה עם 32 ברגים לחיווט שדה; תואם לפתרונות טרמינציה המונית |
| מנגנון מפתח | עמודי מפתח (B3) עם 6 עמדות (A-F, 1-6) למניעת התקנת כרטיס שגויה |
| הערות התקנה | מתאים לאזורים מסוכנים (Class I, Division 2, Zone 2); יש לעקוב אחר הוראות ההתקנה |
תכונות פונקציונליות
| תכונה |
|---|
| מאפשר חיווט בצפיפות גבוהה לכרטיס DI עם 32 ערוצים (24V DC, מגע יבש) |
| תומך בקלטי מגע יבש עם רמות זיהוי: >2 mA (דלוק), <0.25 mA (כבוי) |
| ערוצים מבודדים אופטי (1500V DC) לבטיחות ואמינות משופרת |
| תואם לנשאי סדרת M אופקיים או VerticalPlus |
| התקנה פשוטה Plug-and-play על נשא ממשק I/O, מקטין את זמן ההתקנה |
| מנגנון מפתח (B3) מבטיח התקנת כרטיס I/O נכונה |
| תומך בהוספת ציוד מקוון ללא הפסקת תהליך |
| מתאים לאזורים מסוכנים עם אישורי ATEX/IEC-Ex ו-FM/CSA |
מידע להזמנה
| תיאור | מספר דגם |
|---|---|
| כרטיס קלט דיסקרטי: 32 ערוצים, 24V DC, מגע יבש - בלוק סיום המוני 40 פינים | VE4001S2T2B5 |
