Product Description
סקירת מוצר
| פרמטר | פרטים |
|---|---|

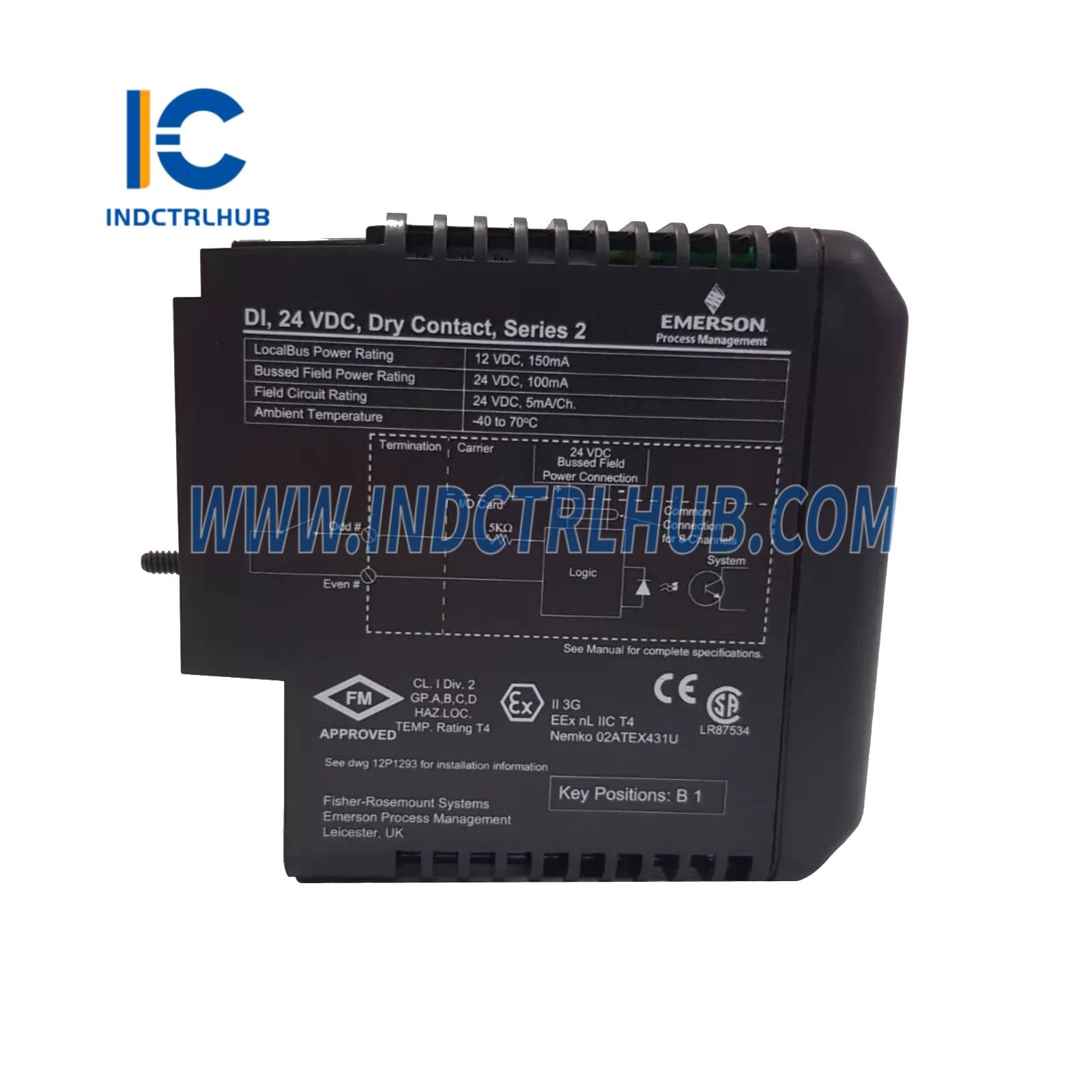

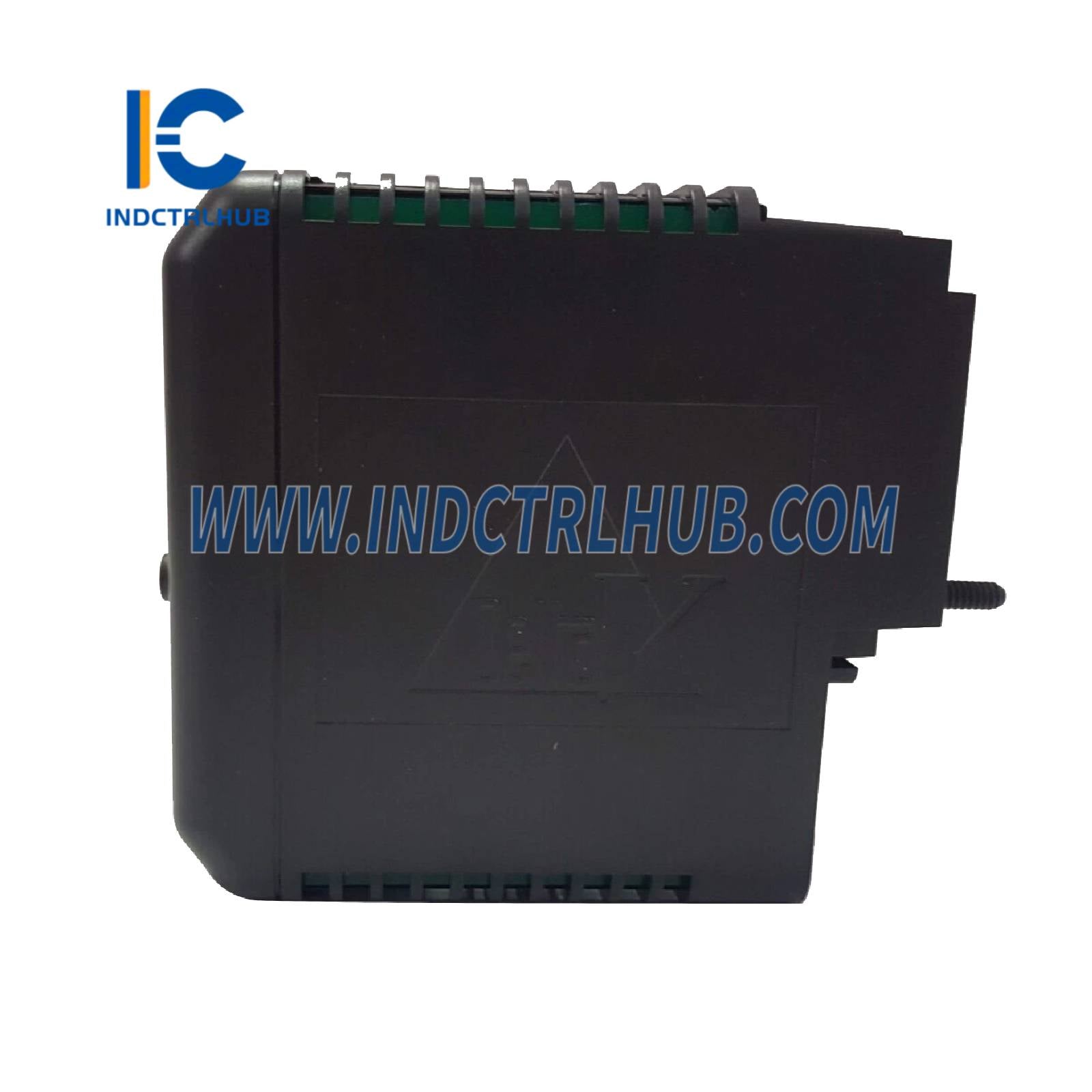

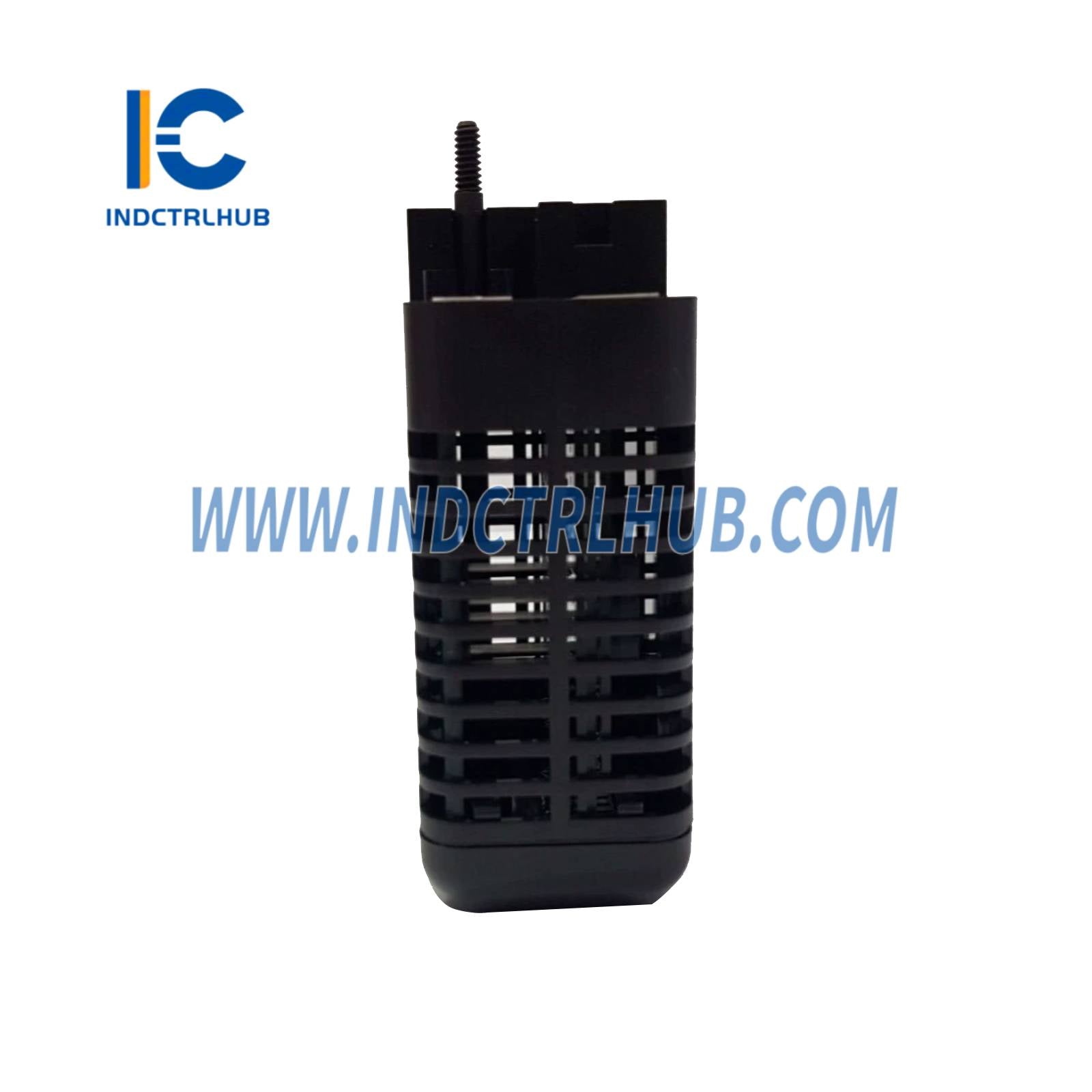

| שם המוצר | כרטיס כניסה דיסקרטית, 24 VDC, מגע יבש, בלוק טרמינציה מסיבי 16 פינים |
| מספר דגם | VE4001S2T2B3 |

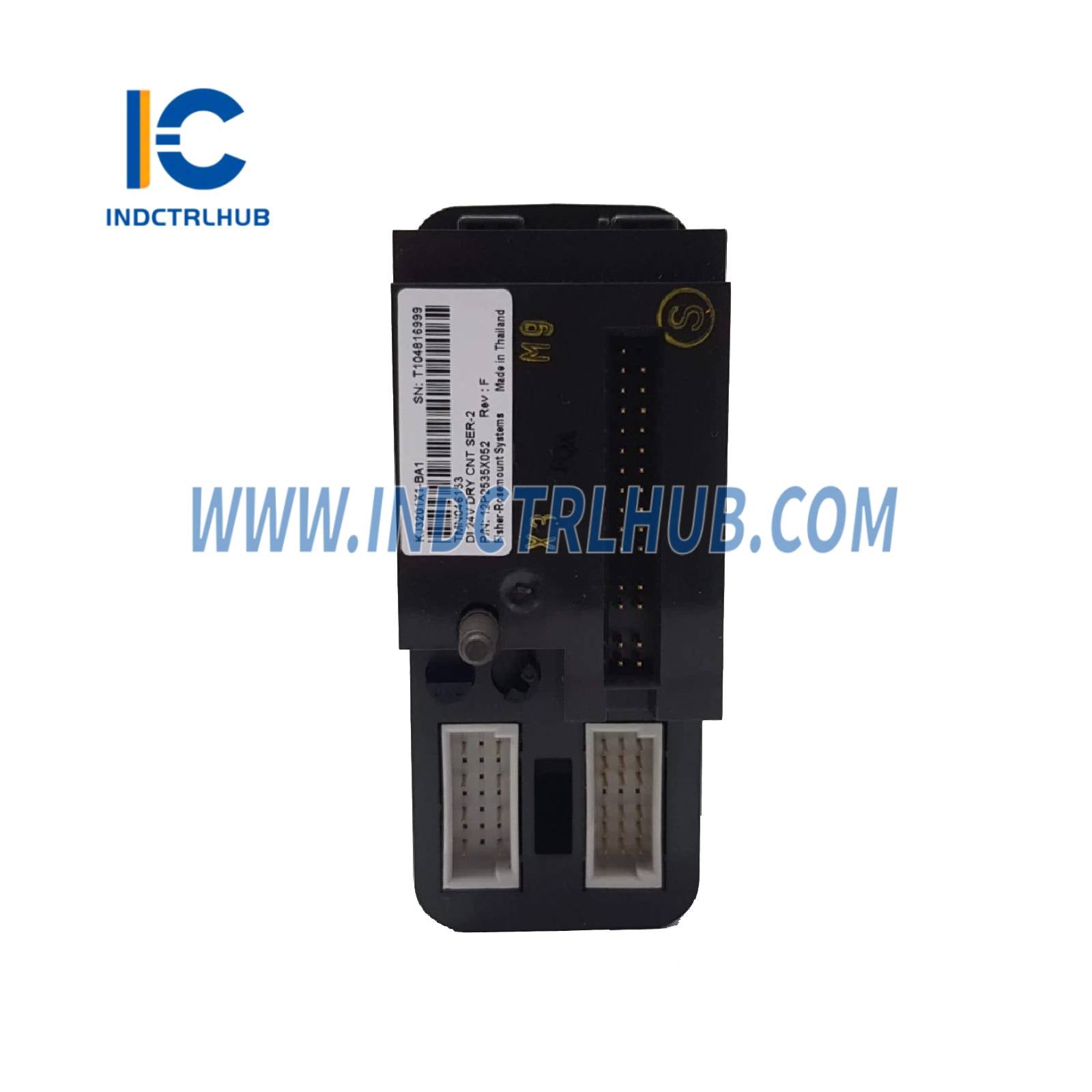

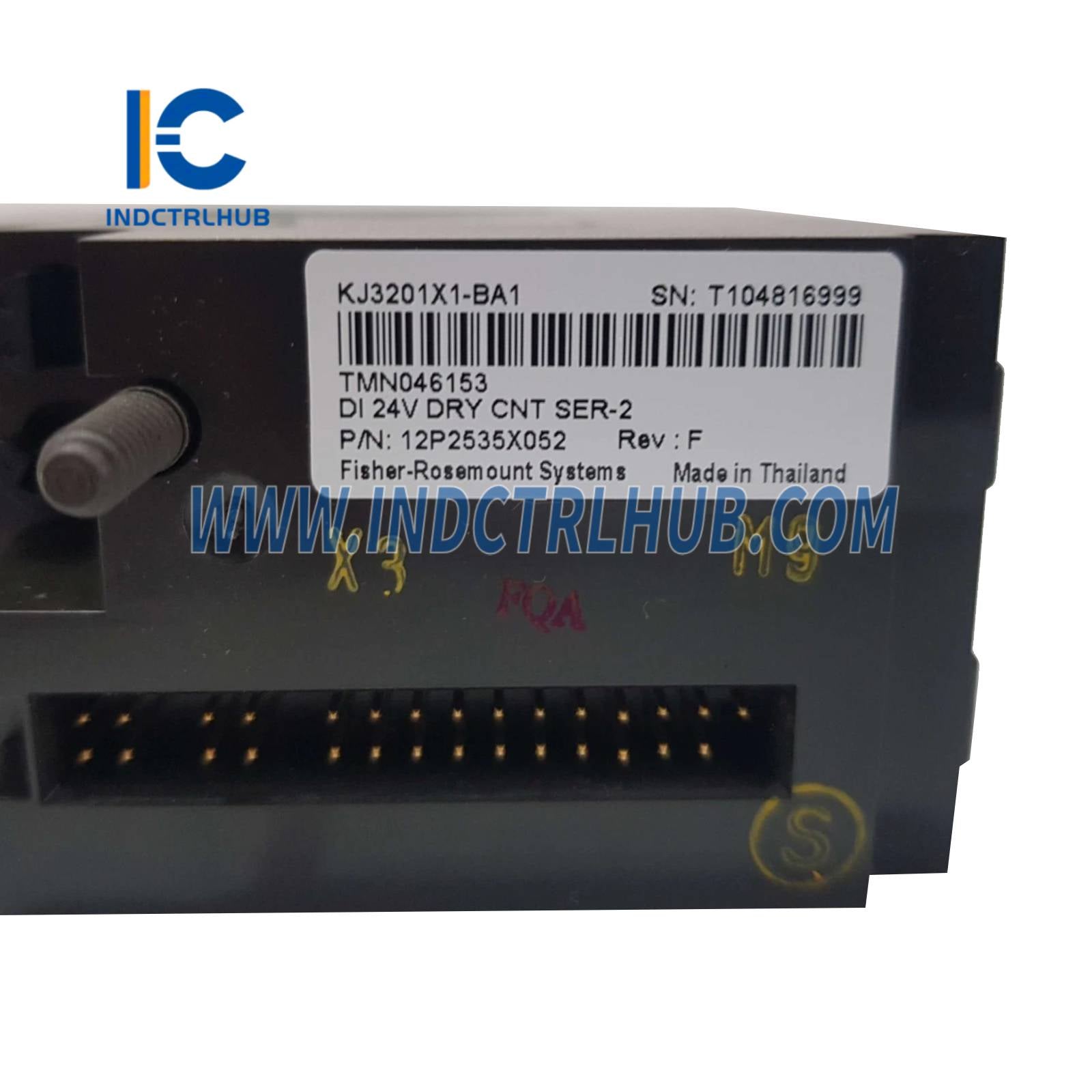

| מספר חלק כרטיס בסיס | KJ3201X1-BA1 (הסקה, לא אושר במסמכים שסופקו) |

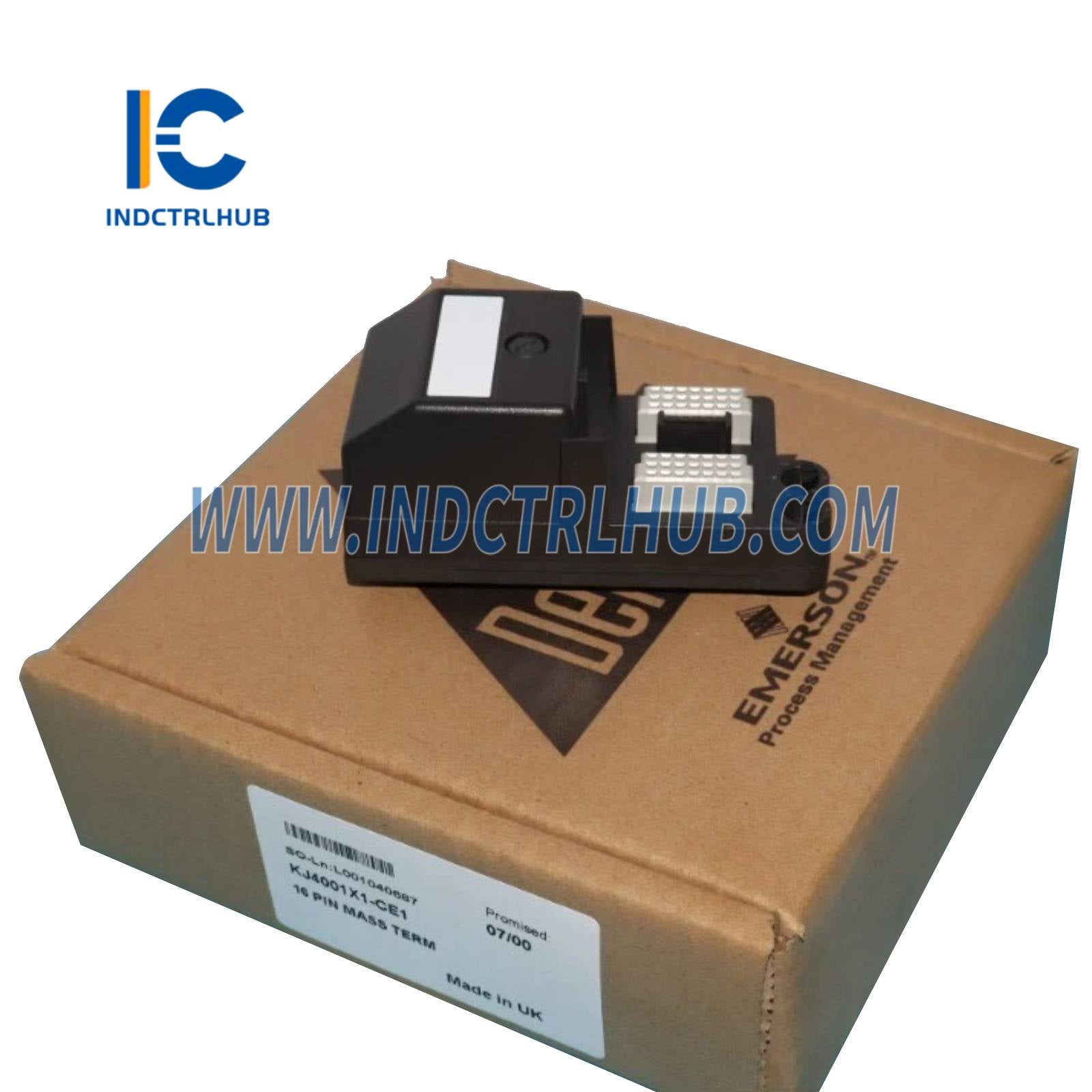

| בלוק טרמינציה | KJ4001X1-CE1 (בלוק טרמינציה מסיבי 16 פינים) |
| קטגוריה | DeltaV סדרת M I/O מסורתי |

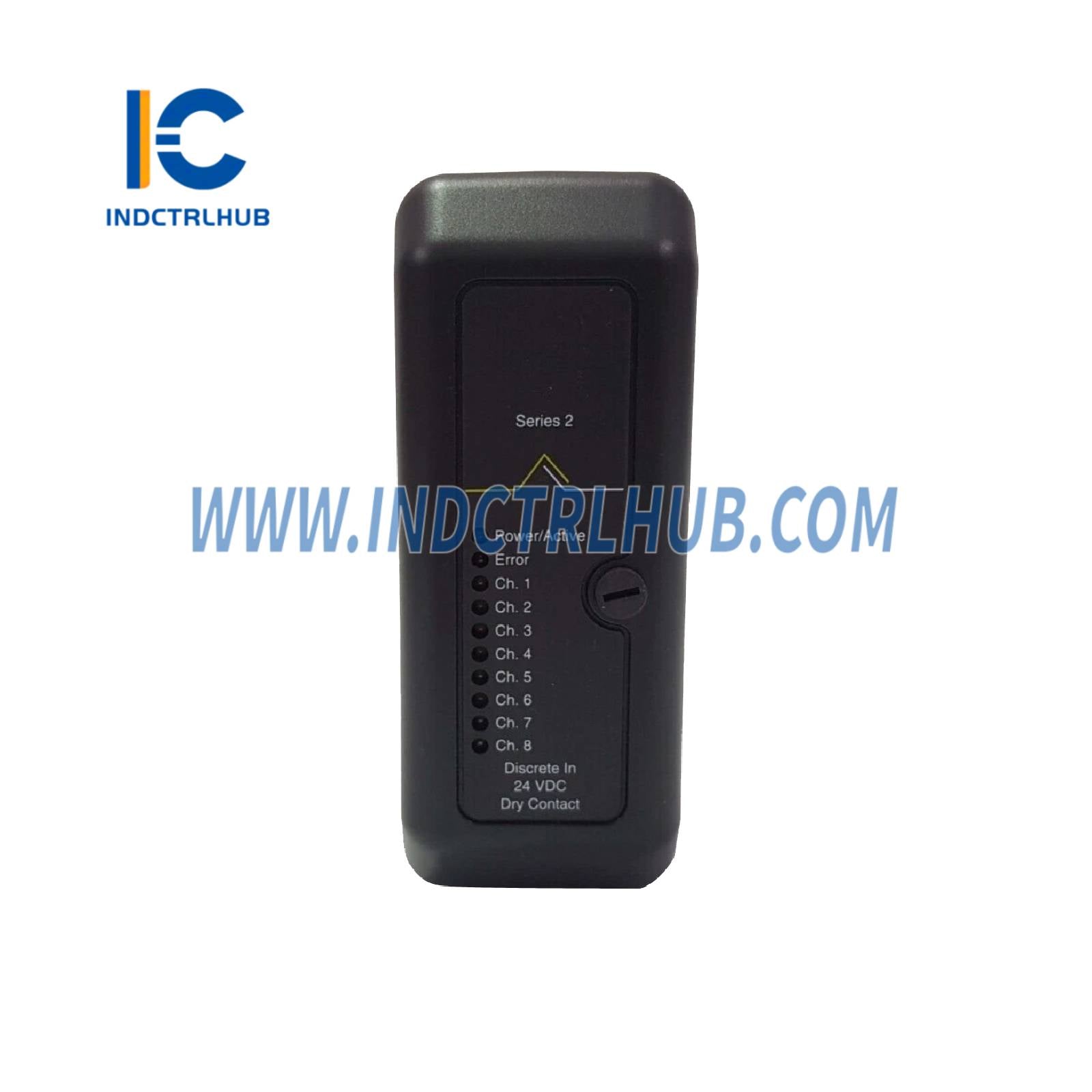

| פונקציה | קלט דיסקרטי, 8 ערוצים, 24 VDC, מגע יבש |
| תאימות מערכת | DeltaV סדרת M; דורש בקרים MQ, MX, או PK; תואם לנושאי סדרת M אופקיים או VerticalPlus; DeltaV v10.3.1 או מאוחר יותר |
מפרטים חומרה וחשמליים
| מפרט | ערך |
|---|---|
| מספר ערוצים | 8 ערוצים |
| סוג קלט | מגע יבש (תואם עם חיישני NAMUR רבים) |
| רמת זיהוי להפעלה | >2.2 mA |
| רמת זיהוי לכיבוי | <1 mA |
| התנגדות קלט | 5 kΩ (בקירוב) |
| מתח רטיבות | 15 וולט |
| הספק של האוטובוס המקומי | 12 VDC ב-75 mA טיפוסי, 100 mA מקסימום (סימפלקס); 90 mA טיפוסי, 150 mA מקסימום (רדונדנטי) |
| הספק מעגל שדה | 100 mA ב-24 VDC (±10%) |
| בלוק טרמינציה | בלוק טרמינציה מסיבי 16 פינים (KJ4001X1-CE1); בלוק טרמינציה סטנדרטי ל-I/O או בלוק טרמינציה ממוסך ל-I/O גם תואמים |

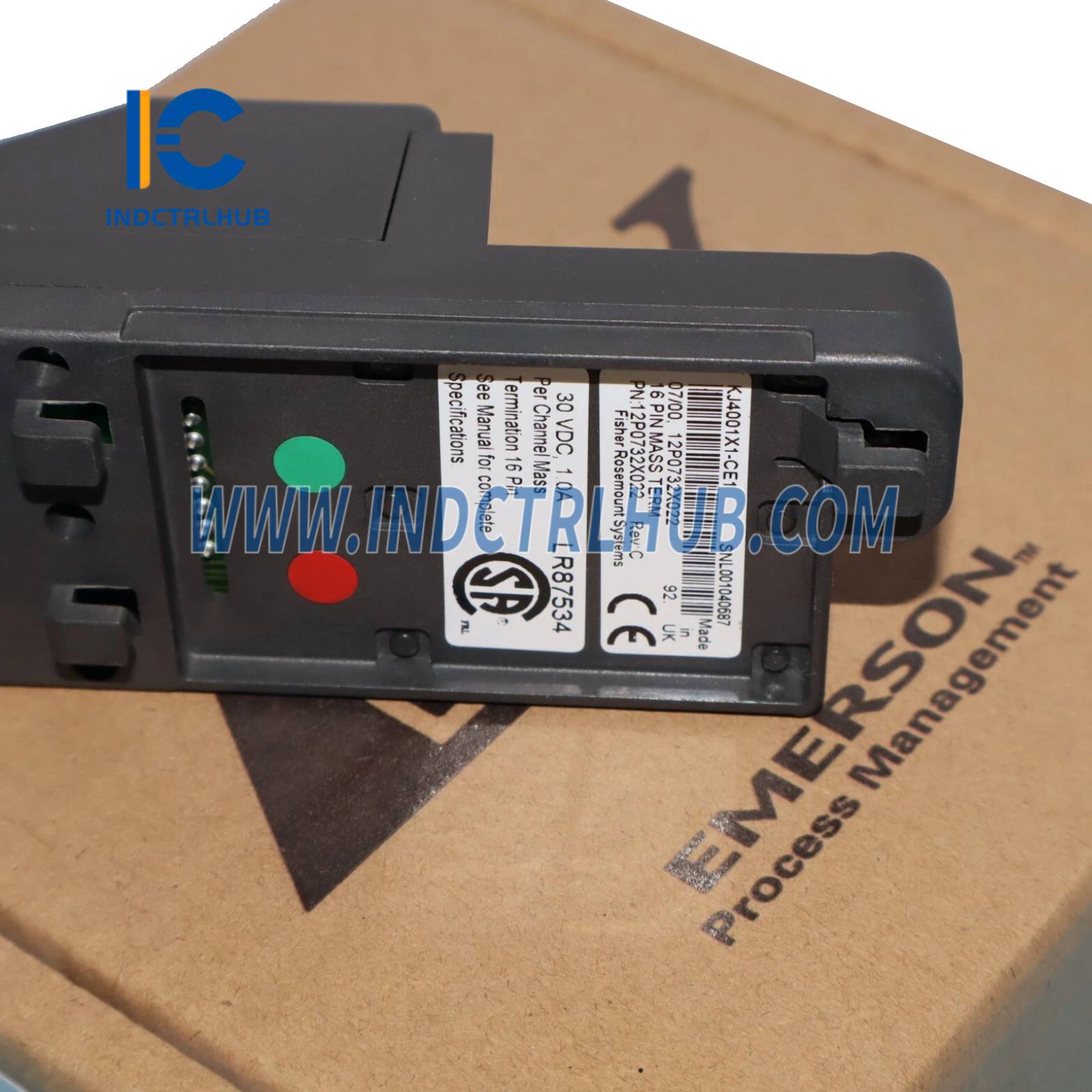

| דירוג הספק כניסה (KJ4001X1-CE1) | 30 VDC @ 1 A לכל ערוץ |
| פיוז אופציונלי | 2.0 A (לאפשרות בלוק טרמינציה ממוסך, KJ4001X1-CB1) |
| בידוד | כל ערוץ מבודד אופטי מהמערכת, נבדק במפעל ל-1500 VDC |
מפרטים סביבתיים
| פרמטר | ערך |
|---|---|
| טמפרטורת הפעלה | -40 עד 70°C (-40 עד 158°F) |
| טמפרטורת אחסון | -40 עד 85°C (-40 עד 185°F) |
| לחות יחסית | 5 עד 95%, ללא עיבוי |
| זיהומים באוויר | ISA-S71.04-1985 מחלקה G3, ציפוי קונפורמלי |
| זעזוע | 10 g גל סינוס חצי ל-11 מילישניות |
| רטט | 1 מ"מ מקסימום-למקסימום מ-2 עד 13.2 הרץ (KJ4001X1-CE1) או מ-5 עד 16 הרץ (כרטיס I/O); 0.7 g מ-13.2 עד 150 הרץ (KJ4001X1-CE1) או 0.5 g מ-16 עד 150 הרץ (כרטיס I/O) |
| דרגת הגנה | IP20 |
| ממדים (כרטיס I/O) | ג: 10.7 ס"מ (4.2 אינץ'), ר: 4.1 ס"מ (1.6 אינץ'), ע: 10.5 ס"מ (4.1 אינץ') |
אישורים
| תקן | פרטים |
|---|---|
| CE | EMC: EN 61326-1 |
| FM (ארה"ב) | מחלקה I, מחלקה 2, קבוצות A, B, C, D, T4; AEx/Ex ec IIC T4 Gc (KJ4001X1-CE1: FM18US0277U) |
| cFM (קנדה) | מחלקה I, מחלקה 2, קבוצות A, B, C, D, T4 (KJ4001X1-CE1: FM19CA0005U) |
| ATEX | II 3G Ex ec IIC T4 Gc; II 3G Ex nA nC IIC T4 Gc (KJ4001X1-CE1: FM18ATEX0076U) |
| IEC-Ex | II 3G Ex ec IIC T4 Gc; II 3G Ex nA nC IIC T4 Gc (KJ4001X1-CE1: IECEx FMG 18.0030U) |
| UKEX | KJ4001X1-CE1: FM21UKEX0199U |
| ימי | תעודת הערכת עיצוב ABS; תעודת DNV Marine |
| אחר | CR UK; LR 108860 (KJ4001X1-CE1) |
פיזי והתקנה
| פרמטר | פרטים |
|---|---|
| הרכבה | מונח על נשא ממשק I/O (רייל DIN); דורש נשאי סדרת M אופקיים או VerticalPlus |
| סוג התקנה | תת-מערכת I/O מודולרית, Plug-and-play; מותקן תחת מתח באזורים בטוחים |
| מפתח בלוק טרמינל | מפתח כרטיס I/O: B1; מערכת מפתח סיבובית מבטיחה התקנה נכונה של הכרטיס |
| הסרה/הכנסה | לא ניתן להסיר/להכניס כאשר מערכת מופעלת אלא אם האזור אינו מסוכן; מעגלי שדה שאינם מייצרים ניצוץ חייבים להיות מנותקים |
| תחזוקה | אין חלקים לשירות משתמש; כיול אינו נדרש |
תכונות פונקציונליות
| תכונה |
|---|
| תומך ב-8 ערוצים של קלטים דיסקרטיים עם מגע יבש 24 VDC למעקב אחר מתגים או חיישנים |
| תואם לרבים מחיישני NAMUR |
| בלוק סיום המוני עם 16 פינים (KJ4001X1-CE1) תומך בחיווט שדה יעיל |
| תומך בספירת פולסים עד 75 הרץ בקלטי 24 VDC |
| ערוצים מבודדים אופטית מונעים הפרעות חשמליות |
| מעוצב להתקנה באזורים מסוכנים עם מעגלי שדה שאינם יוצרים ניצוץ |
| תואם לתת-מערכת I/O מסדרת DeltaV M לצמיחה מודולרית |
| ממשק I/O עם מפתח (מפתח B1) מבטיח החלפה נכונה של הכרטיס |
| ציפוי קונפורמלי לעמידות בפני קורוזיה ISA G3 |
| הוספת ציוד בזמן אמת, מקוונת, ללא הפסקת תהליך |
| תומך בהתקנה סינגלית ועם גיבוי |
| יכולת גילוי תקלות עם חבילת נגד שדה (לחיישני NAMUR) |
| סוגי ערוצים הניתנים לתצורה: קלט דיסקרטי, ספירת פולסים (<2 הרץ לדיסקרטי, <75 הרץ לרצף פולסים) |
מידע להזמנה
| תיאור | מספר דגם | דגם בלוק סיום |
|---|---|---|
| כרטיס קלט דיסקרטי, 8 ערוצים, 24V DC, מגע יבש, בלוק סיום I/O סטנדרטי | VE4001S2T2B1 | KJ4001X1-BA1 |
| כרטיס קלט דיסקרטי, 8 ערוצים, 24V DC, מגע יבש, בלוק סיום I/O סטנדרטי מיותר | VE4031S2T2B1 | KJ4001X1-BA1 |
| כרטיס קלט דיסקרטי, 8 ערוצים, 24V DC, מגע יבש, בלוק סיום I/O עם מגן מFuse | VE4001S2T2B2 | KJ4001X1-CB1 |
| כרטיס קלט דיסקרטי, 8 ערוצים, 24V DC, מגע יבש, בלוק סיום מסה עם 16 פינים | VE4001S2T2B3 | KJ4001X1-CE1 |
חלקי חילוף
| תיאור | מספר דגם |
|---|---|
| פיוז 250V 2A לבלוק טרמינל פיוז (קופסה של 20) | KJ4010X1-BC1 |
