Product Description
סקירת מוצר

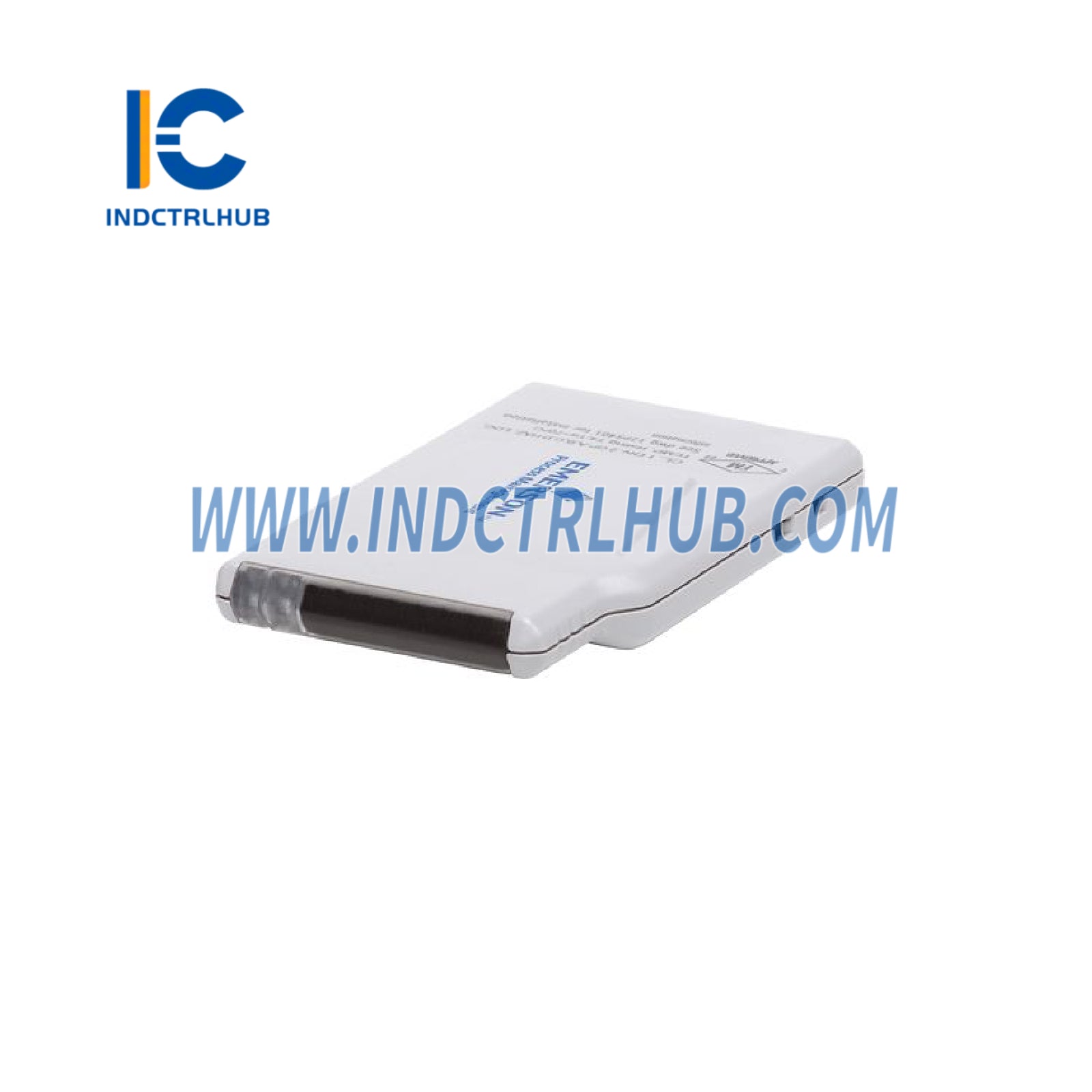

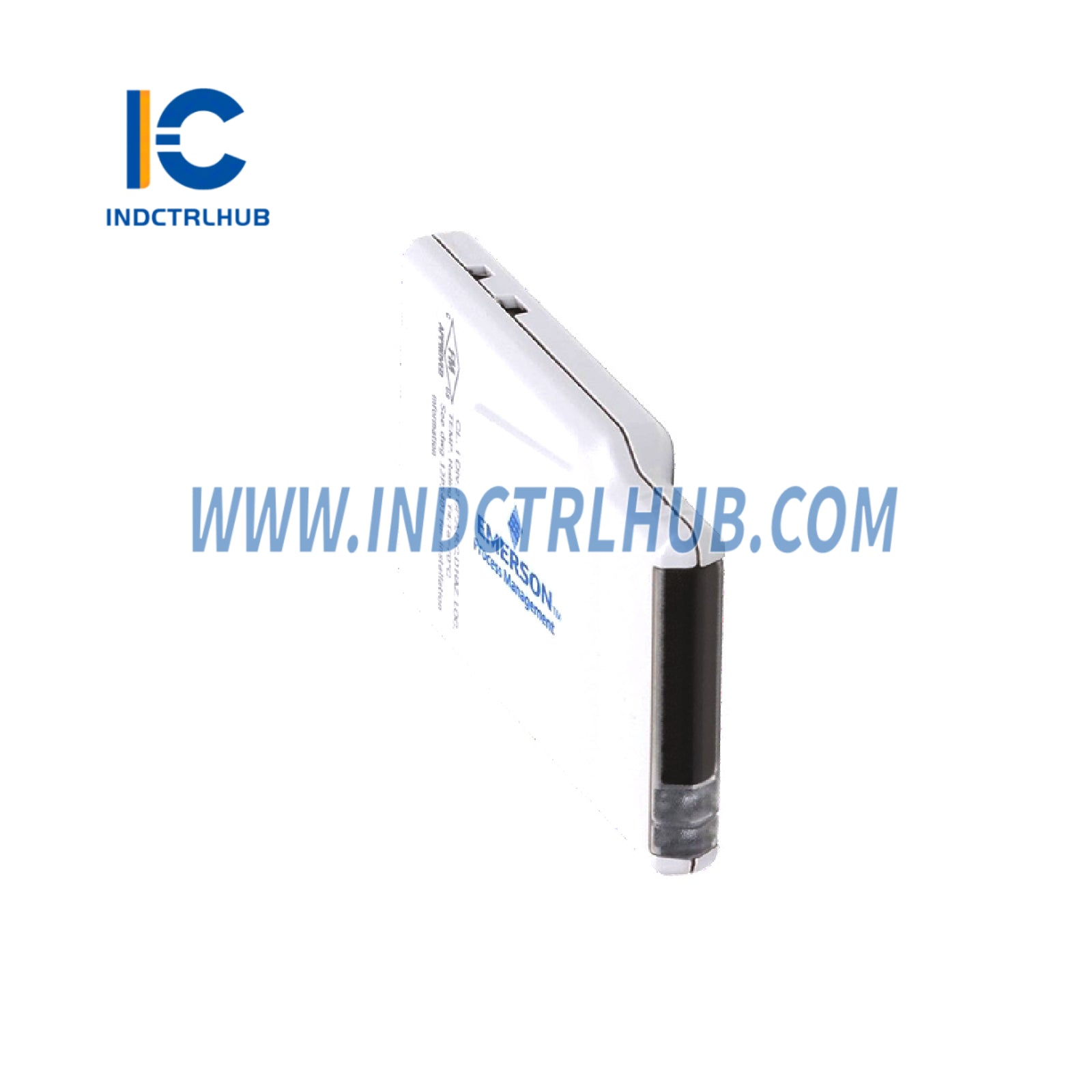

| פרמטר | פרטים |
|---|---|
| שם המוצר | כניסת CHARM תרמוקפל/מיליוולט |
| מספר דגם | SE4303T02 (מספר חלק חלופי: KL3032X1-BA1) |
| קטגוריה | CHARMs של כלי מדידה במתח נמוך |
| פונקציה | מספק קלט לחיישני תרמופל או למקורות מתח נמוך (mV) |
| תאימות מערכת | DeltaV v11.3.1 או מאוחר יותר (עם בקרים SD Plus, SX, SQ, MQ, MX, PK) |
| בלוק טרמינל | תואם ל-SE4504 (בלוק טרמינל תרמופל/מיליוולט), נשלח כהרכבה SE4303T52 |
מפרטי חומרה וחשמל
| מפרט | ערך |
|---|---|
| סוגי חיישנים | תרמופליים (B, E, J, K, N, R, S, T, לא מאופיינים); mV (±20 mV, ±50 mV, ±100 mV) |
| טווח אות בקנה מידה מלא | ראה את טבלת מפרטי סוג החיישן למטה |
| דיוק | ראה את טבלת מפרטי סוג החיישן למטה |
| חזרתיות | 0.05% מהטווח |
| רזולוציה | ממיר A/D של 24 ביט; הרזולוציה תלויה בסוג החיישן (ראה טבלה למטה) |
| כיול | אין צורך |
| פיצוי צומת קר (CJC) | דיוק: ±1.0°C; טווח: -40 עד 85°C |
| דחיית מצב משותף DC/50/60 Hz | 90 dB טיפוסי |
| בידוד | כל חיישן מבודד גלוונית, נבדק במפעל ל-1000 V DC |
| זיהוי חיישן פתוח | כן, עם זרם זיהוי של 45 nA |
| דרישת כוח CHARM | 22 mA מקסימום ב-24 V DC |
| פיזור חום CHARM | 0.30 W |
מפרטי סוג חיישןnvironmental Specifications
| פרמטר | ערך |
|---|---|
| טמפרטורת הפעלה | -40 עד 70°C (או -40 עד 60°C למארזים ללא מאוורר) |
| טמפרטורת אחסון | -40 עד 85°C |
| לחות | 5 עד 95%, ללא עיבוי |
| דרגת הגנה | IP20 |
| זיהומים | ISA-S71.04-1985 מחלקה G3, ציפוי קונפורמלי |
| זעזוע | 10g גל סינוס חצי למשך 11 ms |
| רטט | 1 מ"מ שיא לשיא מ-2 עד 13.2 הרץ; 0.7g מ-13.2 עד 150 הרץ |
תכונות פונקציונליות
| תכונה |
|---|
| תומך במגוון סוגי תרמוקפל ומקורות מתח נמוך (mV) |
| כולל פיצוי צומת קר (CJC) לקריאות מדויקות של תרמוקפל |
| זיהוי חיישן פתוח עם זרם של 45 nA לזיהוי תקלות |
| בידוד גלווני לכל חיישן, נבדק עד 1000 V DC |
| מדדי LED: |
| - הספק/שלמות (דו-צבעוני): ירוק מוצק (נורמלי), ירוק מהבהב (ממתין לקונפיגורציה), אדום מהבהב (תקלה בחיווט), אדום מוצק (תקלה פנימית) |
| - אות שדה (צהוב): לא חל על קלטים אנלוגיים |
אישורים
| תקן | פרטים |
|---|---|
| CE | EMC - EN 61326-1 |
| FM (USA) | Class I, Div 2, Groups A, B, C, D, T4; Class I, Zone 2, AEx ec [ic] IIC Gc T4 |
| CSA (Canada) | Class I, Div 2, Groups A, B, C, D, T4; Class I, Zone 2, Ex ec [ic] IIC Gc T4 |
| ATEX | II 3G Ex ec [ic] IIC T4 Gc |
| IEC-Ex | Ex ec [ic] IIC Gc |
| ימי | ABS Certificate of Design Assessment, DNV Marine Certificate |
| Achilles | CIOC: Level 1 (v13.3.1); CIOC2: Level 2 (v14.3) |
פיזי והתקנה

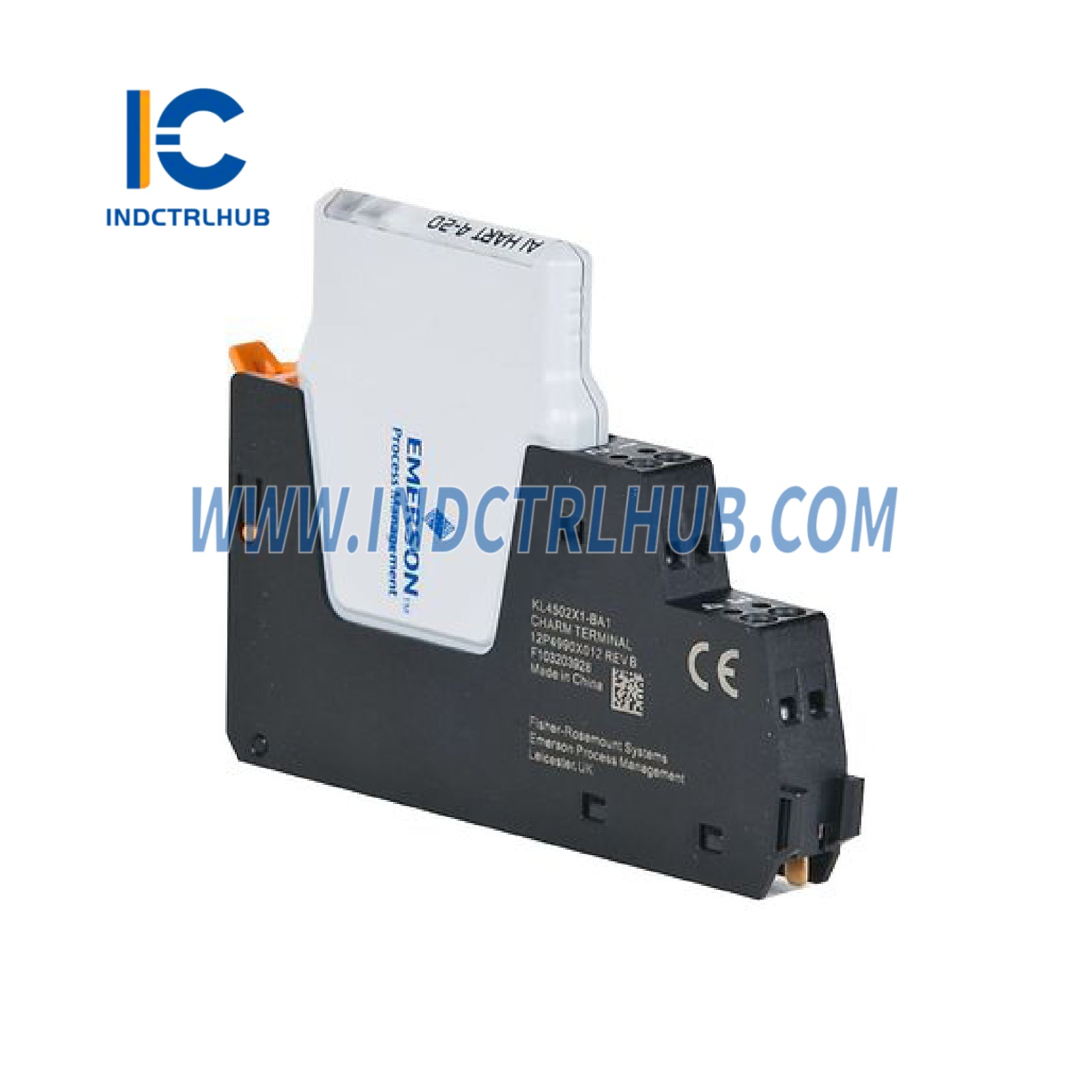

| פרמטר | פרטים |
|---|---|
| סוג התקנה | מונח על לוח בסיס CHARM (רייל DIN) |
| חיווט | 2 טרמינלים עם ברגים, 0.32–2.5 מ"מ² (22–14 AWG), אורך קילוף 7–9 מ"מ (בלוק טרמינל SE4504) |
| מפתח | מיקומי מפתח קבועים למניעת אי התאמה; נשלח כהרכבה עם בלוק טרמינל SE4504 |
| הסרה/הכנסה | לא ניתן להסיר או להכניס כאשר המערכת מופעלת אלא אם כן האזור אינו מסוכן; נדרש הערכת לולאת I/O לצמתים מוגבלים באנרגיה |
| הרכבה | בדרך כלל מוזמן כ-SE4303T52 (כניסת CHARM תרמוקפל/מיליוולט עם בלוק טרמינל תרמוקפל/מיליוולט) |
מידע להזמנה
| תיאור | מספר דגם |
|---|---|
| כניסת CHARM תרמוקפל/מיליוולט | SE4303T02 |
| כניסת CHARM תרמוקפל/מיליוולט עם בלוק טרמינל תרמוקפל/מיליוולט | SE4303T52 |
| בלוק טרמינל תרמוקפל/מיליוולט | SE4504 |
