Product Description
סקירת מוצר
| פרמטר | פרטים |
|---|---|

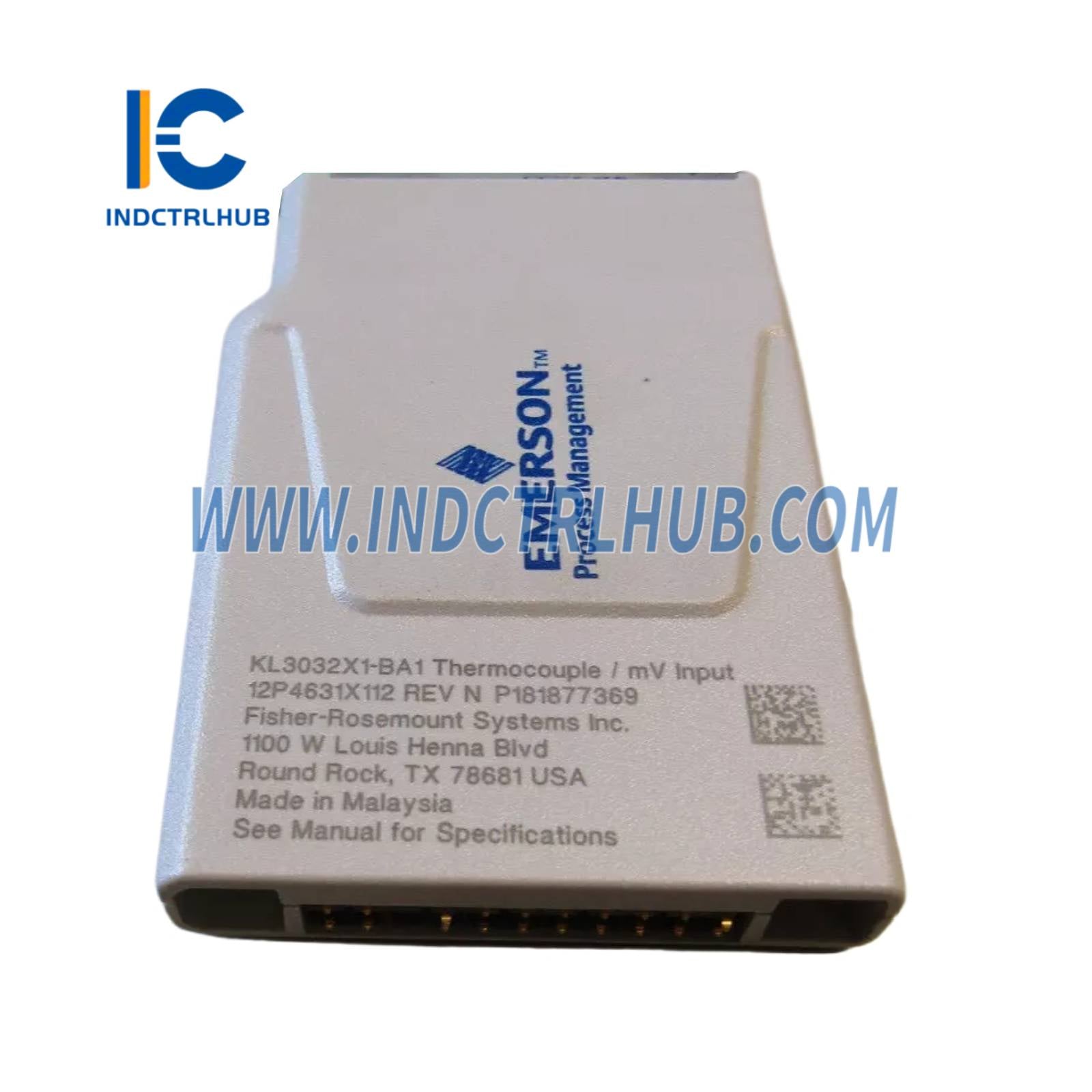

| שם המוצר | CHARM קלט תרמוקפל/מיליוולט |
| מספרי דגם | SE4303T02, KL3032X1-BA1 |
| קטגוריה | CHARMs למדידת מתח נמוך |
| פונקציה | מספק קלט לחיישני תרמוקפל או למקורות מתח נמוך (מיליוולט) |
| תאימות מערכת | DeltaV v11.3.1 או מאוחר יותר (עם בקרי SD Plus, SX, SQ, MQ, MX, PK) |
| בלוק טרמינל | תואם ל-SE4504 (בלוק טרמינל תרמוקפל/מיליוולט), נשלח כהרכבה SE4303T52 |
מפרטי חומרה וחשמל
| מפרט | ערך |
|---|---|
| סוגי חיישנים | תרמופליים (B, E, J, K, N, R, S, T, לא מאופיינים); mV (±20 mV, ±50 mV, ±100 mV) |
| טווח אות בקנה מידה מלא | ראה טבלת מפרטי סוגי החיישנים למטה |
| דיוק | ראה טבלת מפרטי סוגי החיישנים למטה |
| חזרתיות | 0.05% מהטווח |
| רזולוציה | ממיר A/D ברזולוציה 24 ביט; הרזולוציה תלויה בסוג החיישן (ראה טבלה למטה) |
| כיול | אין צורך |
| פיצוי צומת קר (CJC) | דיוק: ±1.0°C; טווח: -40 עד 85°C |
| דחיית מצב משותף DC/50/60 Hz | 90 dB טיפוסי |
| בידוד | כל חיישן מבודד גלוונית, נבדק במפעל ל-1000 V DC |
| זיהוי חיישן פתוח | כן, עם זרם גילוי של 45 nA |
| CHARM Bus Power | +6.3 V DC ב-32 mA מקסימום |
| הספק מעגל שדה | +24 V DC ב-10 mA |
| דרישת הספק CHARM | 22 mA מקסימום @ 24 V DC |
| פיזור חום CHARM | 0.30 W |
מפרטי סביבה
| פרמטר | ערך |
|---|---|
| טמפרטורת הפעלה | -40 עד 70°C (או -40 עד 60°C למארזים ללא מאוורר) |
| טמפרטורת אחסון | -40 עד 85°C |
| לחות יחסית | 5 עד 95%, ללא עיבוי |
| דרגת הגנה | IP20 |
| זיהומים באוויר | ISA-S71.04-1985 Class G3, ציפוי קונפורמלי |
| הלם | 10 g גל סינוס חצי מחזור למשך 11 מילישניות |
| רעידה | 1 מ"מ שיא לשיא מ-2 עד 13.2 הרץ; 0.7 g מ-13.2 עד 150 הרץ |
תכונות פונקציונליות
| תכונה |
|---|
| תומך במגוון סוגי תרמוקפל ומקורות מתח נמוך (mV) |
| כולל פיצוי צומת קר (CJC) לקריאות מדויקות של תרמוקפל |
| זיהוי חיישן פתוח עם זרם של 45 ננו-אמפר לזיהוי תקלות |
| בידוד גלווני לכל חיישן, נבדק עד 1000 וולט DC |
| נורות לד: |
| - הספק/שלמות (דו-צבעי): ירוק קבוע (נורמלי), ירוק מהבהב (ממתין לקונפיגורציה), אדום מהבהב (תקלה בחיווט), אדום קבוע (תקלה פנימית) |
| - אות שדה (צהוב): לא חל על קלטים אנלוגיים |

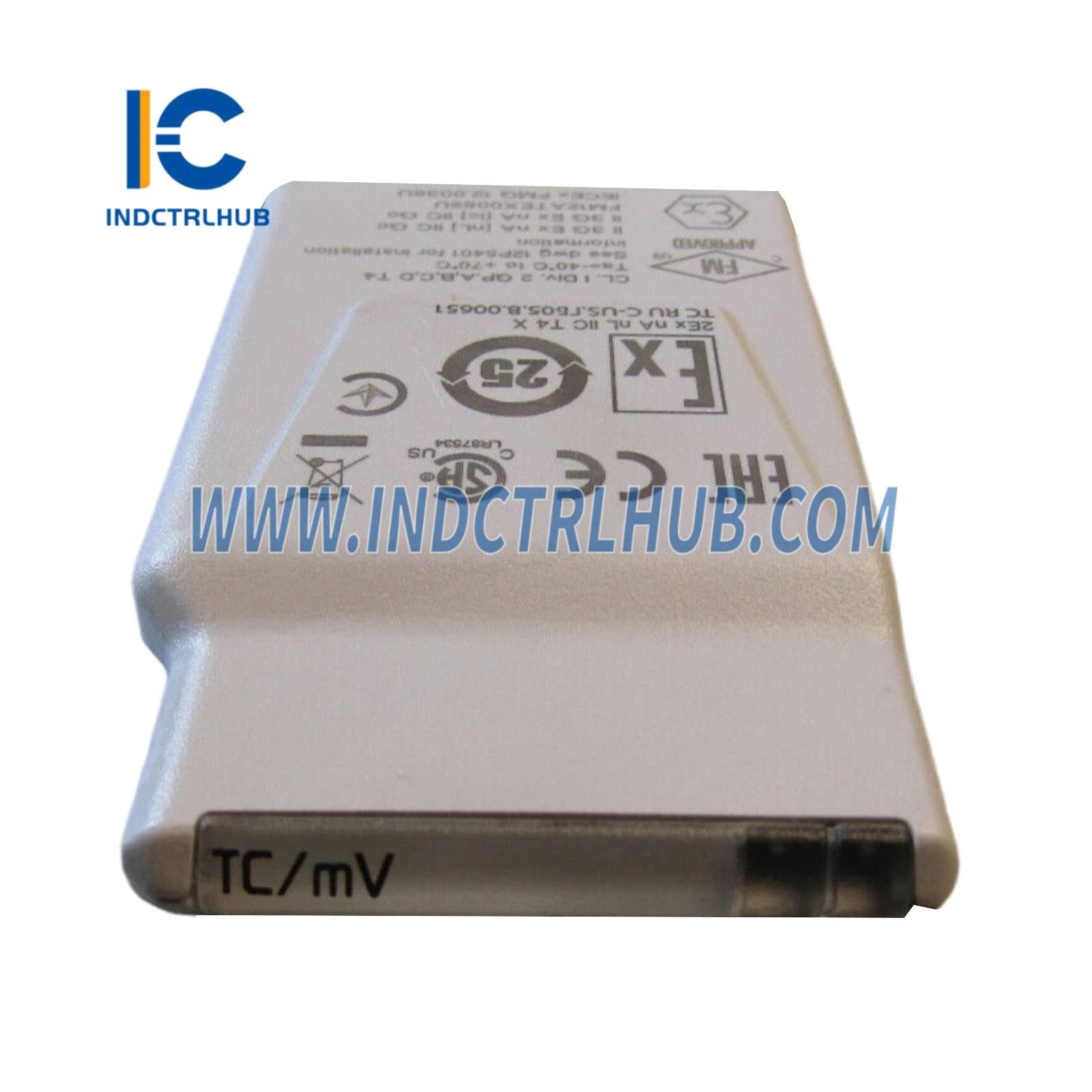

אישורים
| תקן | פרטים |
|---|---|
| CE | EMC - EN 61326-1 |
| FM (USA) | Class I, Div 2, Groups A, B, C, D, T4; Class I, Zone 2, AEx ec [ic] IIC Gc T4 (FM17US0286U) |
| CSA (Canada) | Class I, Div 2, Groups A, B, C, D, T4; Class I, Zone 2, Ex ec [ic] IIC Gc T4 (FM17CA0145U) |
| ATEX | II 3G Ex nA [nL] IIC Gc; II 3G Ex ec [ic] IIC Gc (FM19ATEX0173U) |
| IEC-Ex | Ex ec [ic] IIC Gc (IECEx FMG 19.0019U) |
| UKEX | FM21UKEX0017U (ספציפי ל-KL3032X1-BA1) |
| ימי | תעודת הערכת עיצוב ABS, תעודת DNV ימית |
| Achilles | CIOC: רמה 1 (v13.3.1); CIOC2: רמה 2 (v14.3) |
פיזי והתקנה
| פרמטר | פרטים |
|---|---|
| סוג התקנה | מונח על לוח בסיס CHARM (רייל DIN) |
| חיווט | 2 טרמינלים עם ברגים, 0.32–2.5 מ"מ² (22–14 AWG), אורך קילוף 7–9 מ"מ (בלוק טרמינל SE4504) |
| מפתח | מיקומי מפתח קבועים למניעת אי התאמה; המפתחות מוגדרים אוטומטית בהכנסה הראשונה; נשלח כהרכבה עם בלוק טרמינל SE4504 |
| הסרה/הכנסה | לא ניתן להסיר או להכניס כאשר מערכת מופעלת אלא אם כן האזור אינו מסוכן; נדרש הערכת לולאת I/O לצמתים מוגבלים באנרגיה |
| הרכבה | בדרך כלל מוזמן כ-SE4303T52 (CHARM קלט תרמוקפל/מיליוולט עם בלוק טרמינל תרמוקפל/מיליוולט) |
| תחזוקה | אין חלקים לשירות משתמש; כיול לא נדרש |
התקנת אזור מסוכן
| פרמטר | פרטים |
|---|---|
| הוראות התקנה | עיין במסמך 12P5403 "מערכת אוטומציה דיגיטלית אלקטרונית DeltaV (תת-מערכת CHARM I/O) הוראות התקנה לאזור 2" |
| הנחיות נוספות | עקוב אחר המדריך "התקנת חומרה של סדרת DeltaV ו-CHARMs" |
| תקני אזור מסוכן | מתאים ל-Class I, Div 2, Groups A, B, C, D, T4; Class I, Zone 2, AEx/Ex ec [ic] IIC Gc T4; ATEX II 3G Ex nA [nL] IIC Gc and Ex ec [ic] IIC Gc |
מידע להזמנה
| תיאור | מספר דגם |
|---|---|
| CHARM קלט תרמוקפל/מיליוולט | SE4303T02 (KL3032X1-BA1) |
| CHARM קלט תרמוקפל/מיליוולט עם בלוק טרמינל תרמוקפל/מיליוולט | SE4303T52 |
| בלוק טרמינל תרמוקפל/מיליוולט | SE4504 |
