Product Description
מידע כללי
|
שדה |
תיאור |
|---|---|
|
יצרן |
אמרסון |
|
מספר דגם/חלק |

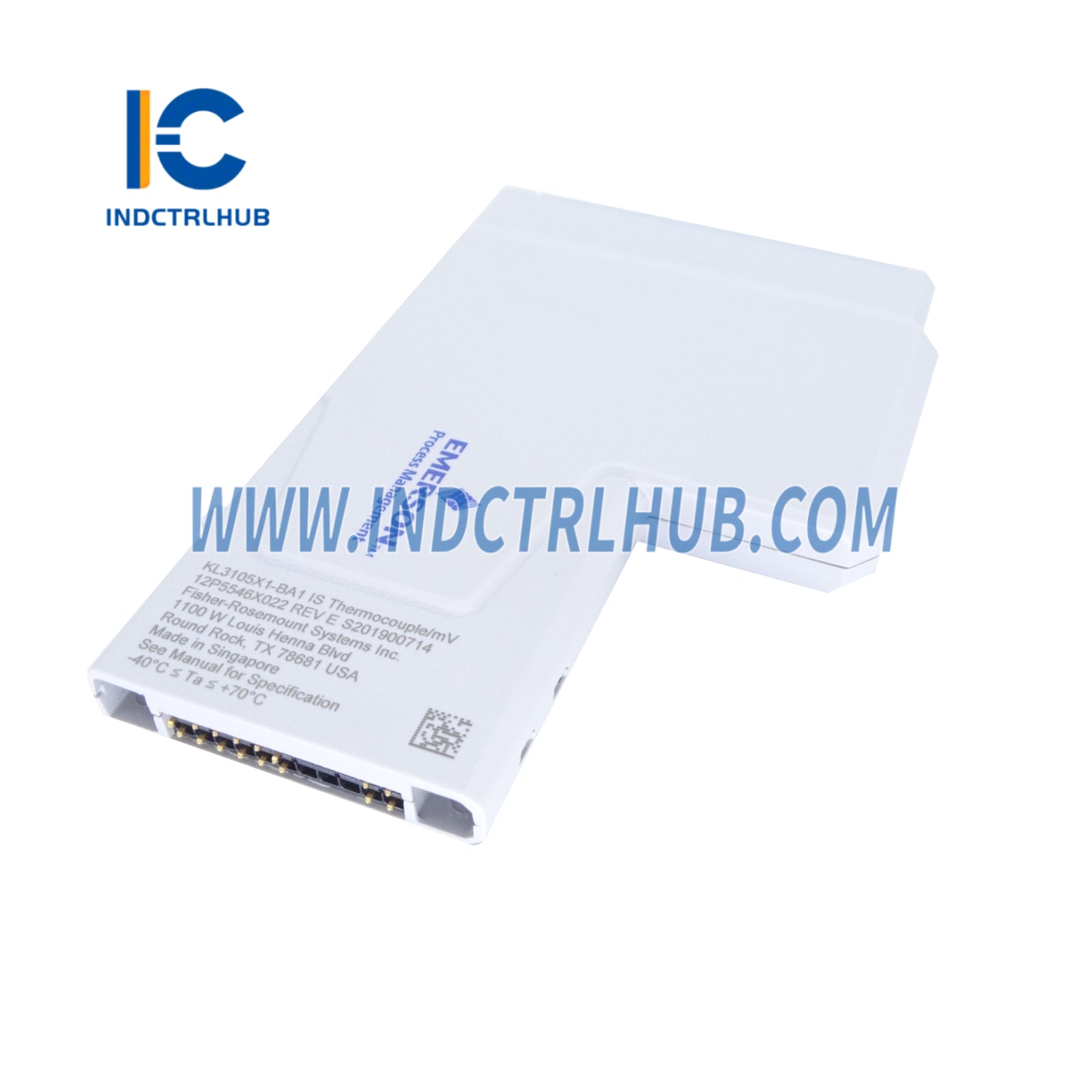

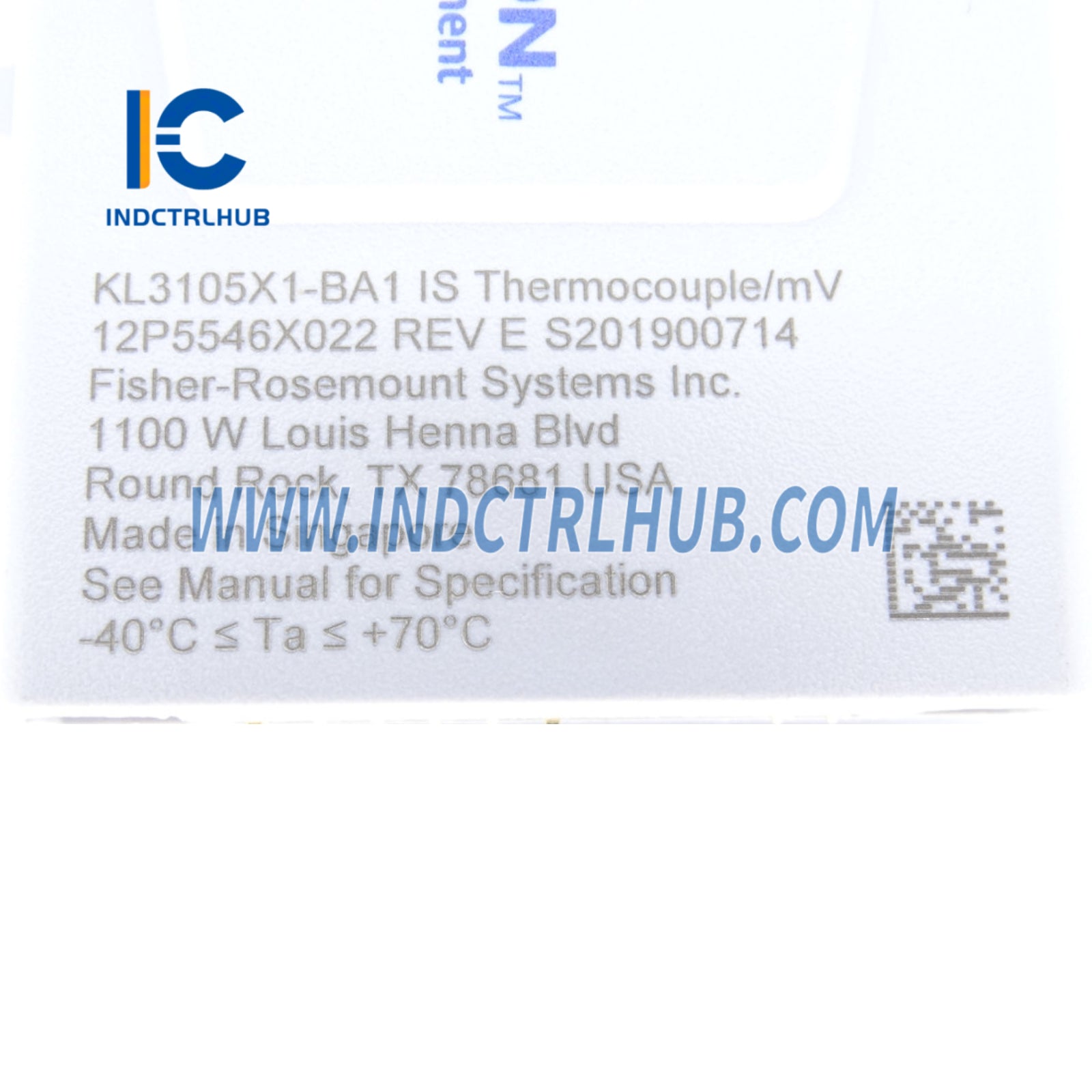

KL3105X1-BA1 |
|
תיאור |

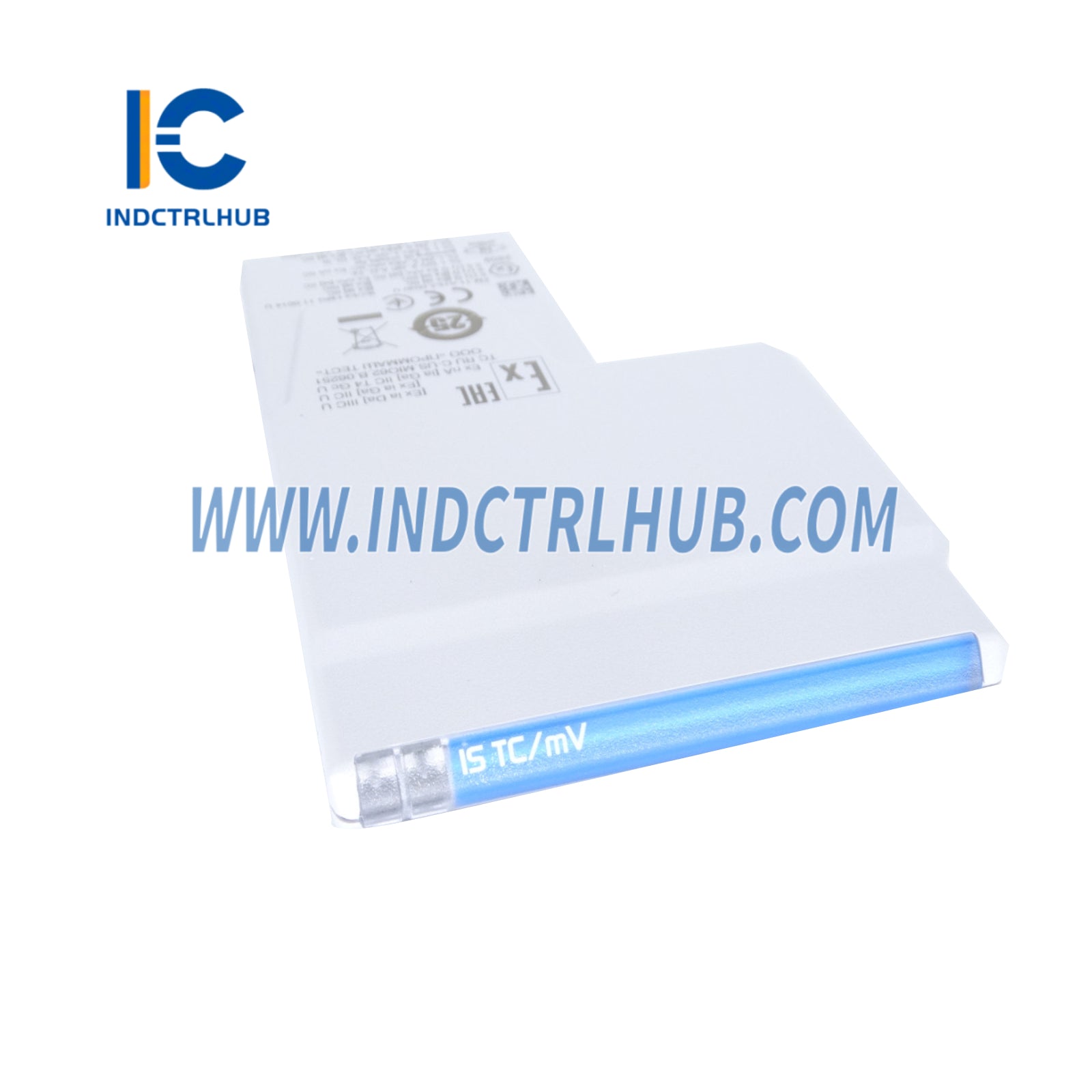

I.S. תרמוקפל / mV CHARM |
מפרטי מתח
|
פרמטר |
ערך |
|---|---|
|
דירוג הספק של CHARM Bus |
+6.3 VDC ב-0 mA |
|
הספק מעגל שדה |
+24 VDC ב-23 mA |
מפרטי סביבה
|
פרמטר |
ערך |
|---|---|
|
טמפרטורת הסביבה |
-40°C עד +70°C |
|
הלם |
10 גרם גל סינוס חצי מחזור למשך 11 מילישניות |
|
רטט |
1 מ"מ שיא לשיא (2–13.2 הרץ);0.7g (13.2–150 הרץ) |
|
זיהומים באוויר |
ISA-S71.04–1985 מחלקה G3 |
|
לחות יחסית |
5% עד 95% ללא עיבוי |
|
מפתח בלוק טרמינל |
C5 |
הערות חשובות
-
שימוש באזור מסוכן:
להפעלה תקינה באזורים מסוכנים, יש לעיין ב:
-
הוראות התקנה ATEX/IECEx – תת-מערכת IS-CHARM (מסמך: 12P6523)
-
שרטוטי בקרה של DeltaV™ IS-CHARMs – 12P6122, 12P6123
-
פרטים נוספים ב מדריך התקנת חומרה לסדרת DeltaV™ S ו-CHARMs
-
טיפול ותחזוקה:
-
החלפה חמה: לא נתמך – יש לכבות את המערכת לפני הסרה/הכנסה
-
יכולת שירות: אין חלקים שניתן לתקן על ידי המשתמש – אל תפרק
-
כיול: לא נדרש
