Product Description
מידע כללי
|
יצרן |
אמרסון |
|---|---|
|
מספר דגם/חלק |

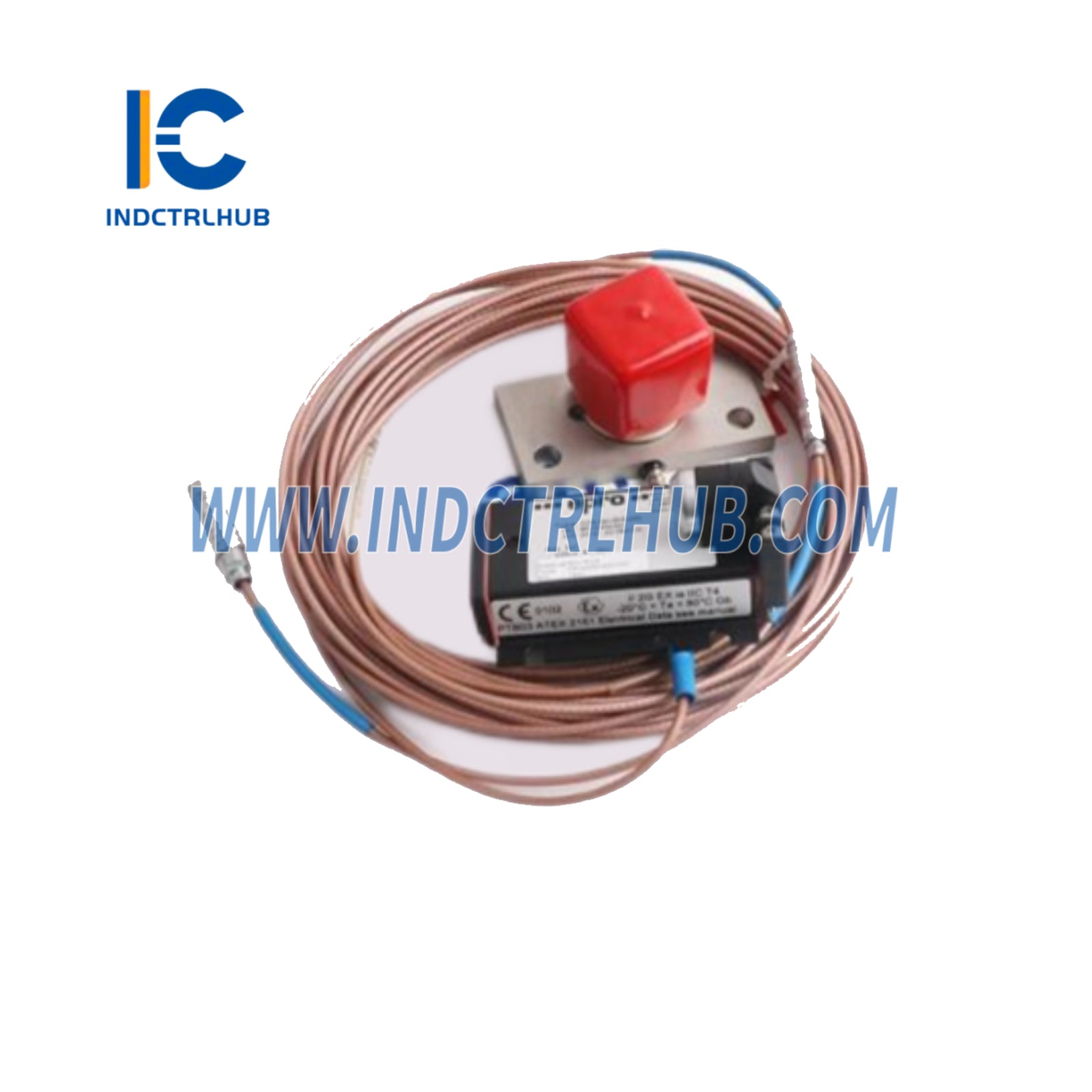

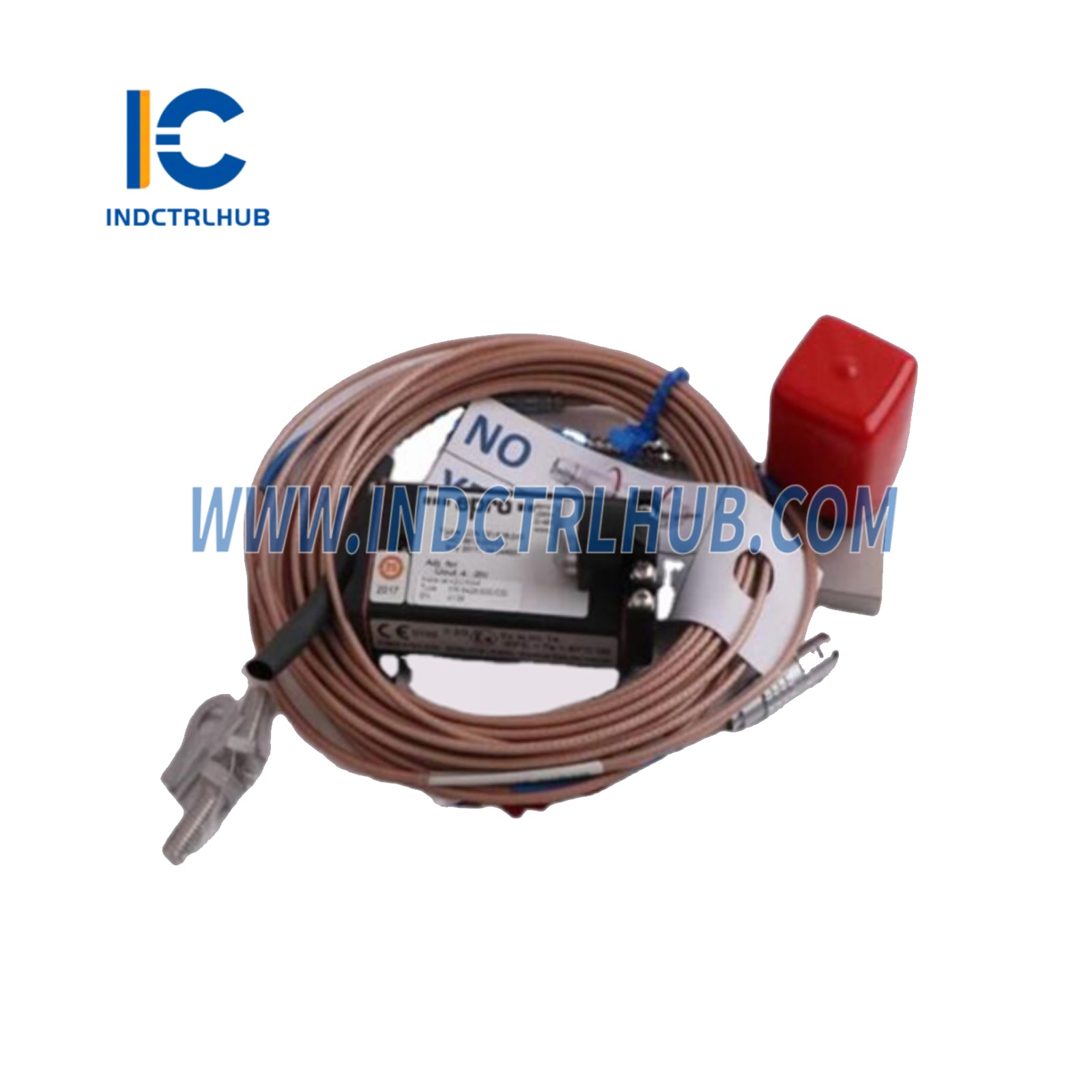

PR6426/000-030+CON021/916-160 |
|
תיאור |
ממיר אות זרם אדדי עם חיישן |
PR6426 - חיישן זרם אדדי 32 מ"מ
ביצועים דינמיים
|
פרמטר |
ערך |
|---|---|
|
רגישות |
2 V/mm (50.8 mV/mil) ≤ ±1.5% מקסימום |
|
מרווח אוויר (מרכז) |
כ-5.5 מ"מ (0.22”) נומינלי |
|
סטייה לטווח ארוך |
< 0.3% |
|
טווח סטטי |
±4.0 מ"מ (0.157”) |
מטרה
|
פרמטר |
ערך |
|---|---|
|
חומר מטרה/פני שטח |
פלדה פרומגנטית (42 Cr Mo 4 סטנדרט) |
|
מהירות פני שטח מקסימלית |
2,500 מ"ש (98,425 אינץ'/שנייה) |
|
קוטר הציר |
≥200 מ"מ (7.87”) |
מגבלות סביבתיות
|
פרמטר |
ערך |
|---|---|
|
טווח טמפרטורת הפעלה |
-35 עד 175°C (-31 עד 347°F) |
|
סטיות טמפרטורה (≤4 שעות) |
200°C (392°F) |
|
טמפרטורת כבל מקסימלית |
200°C (392°F) |
|
שגיאת טמפרטורה (נקודת אפס) |
-0.3%/100°K |
|
שגיאת טמפרטורה (רגישות) |
<0.15%/10°K |
|
עמידות ללחץ (לראש החיישן) |
6,500 hPa (94 psi) |
|
הלם ורעידות |
5g (49.05 מ/ש²) @ 60Hz @ 25°C (77°F) |
מאפיינים פיזיים
|
פרמטר |
ערך |
|---|---|
|
חומר |
שרוול: פלדת אל-חלד, כבל: PTFE |
|
משקל (חיישן וכבל 1 מ', ללא שריון) |
~800 גרם (28.22 אונקיות) |
מידע להזמנה (PR6426)
|
תכונה |
אפשרויות |
|---|---|
|
חוט שרוול |
ללא חוט (0) |
|
כבל ממוגן |
עם (1) / בלי (0) |
|
אורך החיישן |
לוח הרכבה (80 מ"מ x 40 מ"מ) (0) |
|
מתאם תקע |
עם (0) / בלי (1) |
|
אורך כולל של הכבל |
0 (4 מ'), 1 (5 מ'), 2 (6 מ'), 3 (8 מ'), 4 (10 מ') |
|
קצה כבל |
LEMO (0) / פתוח (1) |
CON021 - ממיר אות זרם אדדי
ביצועים דינמיים
|
פרמטר |
ערך |
|---|---|
|
טווח תדרים (-3 dB) |
0 עד 20,000 הרץ |
|
זמן עלייה |
<15 µs |
|
חיישנים נתמכים |
PR6422, PR6423, PR6424, PR6425, PR6426, PR6453 |
מגבלות סביבתיות
|
פרמטר |
ערך |
|---|---|
|
טווח טמפרטורת הפעלה |
-30 עד 100°C (-22 עד 212°F) |
|
הלם ורעידות |
5g ב-60 הרץ ב-25°C (77°F) |
|
דרגת הגנה |
IP20 |
כוח וחשמל
|
פרמטר |
ערך |
|---|---|
|
טווח מתח אספקה |
-23V עד -32V (טווח פלט: -4V עד -20V) |
|
טווח מתח חלופי |
-21V עד -32V (טווח פלט: -2V עד -18V) |
מאפיינים פיזיים
|
פרמטר |
ערך |
|---|---|
|
חומר מארז |
LMgSi 0.5 F22 |
|
משקל |
~120 גרם (4.24 אונקיות) |
|
הרכבה |
4 ברגים M5x20 (כלול) |
|
חיבורים |
טרנסדוסר: תקע למו נעילה עצמית |
|
אספקה/פלט |
סוג טרמינל ברגים (כבל מקסימום 1.5 מ"מ²) |
מידע להזמנה (CON021)
|
מספר דגם |
סוג חיישן |
טווח מדידה |
שגיאת ליניאריות |
|---|---|---|---|
|
CON021 |
PR6422, PR6423, PR6424, PR6426 |
1.0 מ"מ, 2.0 מ"מ, 4.0 מ"מ, 8.0 מ"מ (סטנדרטי) |
≤1.5%, ≤1.0%, ≤1.5%, ≤1.5% |
|
CON021/912-015 |
PR6422 |
1.5 מ"מ (טווח מורחב) |
≤2.0% |
|
CON021/913-030 |
PR6423 |
3.0 מ"מ (טווח מורחב) |
≤1.5% |
|
CON021/913-040 |
PR6423 |
4.0 מ"מ (טווח מורחב) |
≤2.0% |
|
CON021/914-060 |
PR6424 |
6.0 מ"מ (טווח מורחב) |
≤1.0% |
|
CON021/914-080 |
PR6424 |
8.0 מ"מ (טווח מורחב) |
≤1.5% |
|
CON021/914-100 |
PR6424 |
10.0 מ"מ (טווח מורחב) |
≤2.0% |
|
CON021/915-040 |
PR6425 |
4.0 מ"מ (טווח סטנדרטי) |
≤1.5% |
|
CON021/915-060 |
PR6425 |
6.0 מ"מ (טווח מורחב) |
≤2.0% |
|
CON021/915-080 |
PR6425 |
8.0 מ"מ (טווח מורחב) |
≤3.0% |
|
CON021/915-100 |
PR6425 |
10.0 מ"מ (טווח מורחב) |
≤4.0% |
|
CON021/916-120 |
PR6426 |
12.0 מ"מ (טווח מורחב) |
≤1.5% |
|
CON021/916-160 |
PR6426 |
16.0 מ"מ (טווח מורחב) |
≤2.0% |
|
CON021/916-200 |
PR6426 |
20.0 מ"מ (טווח מורחב) |
≤2.5% |
|
CON021/916-240 |
PR6426 |
24.0 מ"מ (טווח מורחב) |
≤3.5% |
