Product Description
מידע כללי
|
שדה |
פרטים |
|---|---|
|
יצרן |
אמרסון |
|
מספר דגם/חלק |

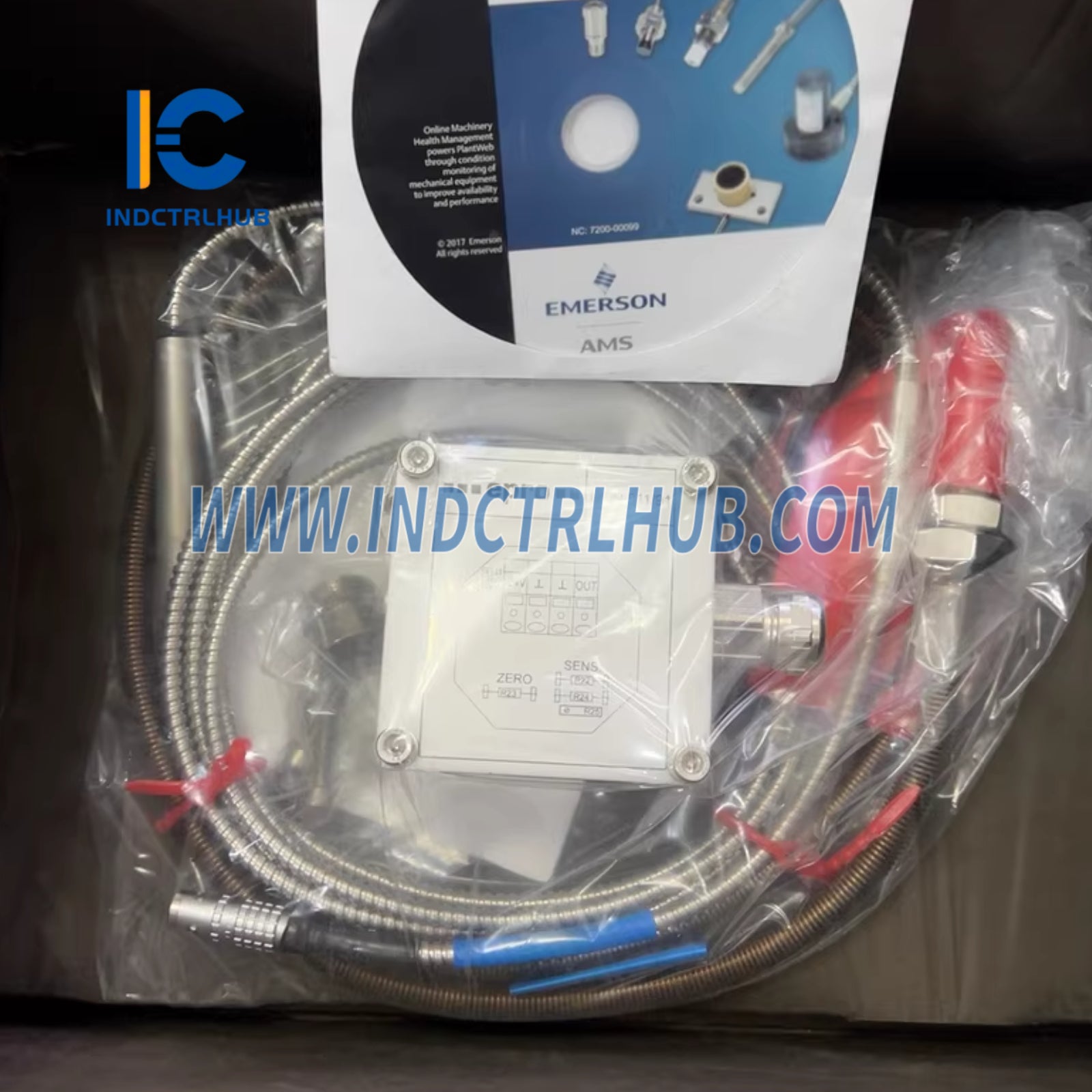

PR6425/010-100+CON021 |
|
תיאור |
ממיר אות זרם אדדי עם חיישן |
חיישן זרם אדדי PR6425 16 מ"מ
ביצועים דינמיים
|
פרמטר |
ערך |
|---|---|
|
רגישות |
4 V/mm (101.6 mV/mil) ±2.0% מקסימום |
|
מרווח אוויר (מרכז) |
כ-2.6 מ"מ (0.10 אינץ') נומינלי |
|
סטייה לטווח ארוך |
< 0.3% |
|
טווח סטטי |
±2.0 מ"מ (0.079”) |
|
טווח דינמי |
0 עד 1,000 μm (0 עד 0.039”) |
|
שגיאת ליניאריות |
≤ ±2.0% |
מפרטי מטרה
|
פרמטר |
ערך |
|---|---|
|
חומר מטרה/פני שטח |
פלדה פרומגנטית (42 Cr Mo4 סטנדרט) |
|
מהירות פני שטח מקסימלית |
2,500 מ"ש (98,425 אינץ'/שנייה) |
|
קוטר הציר |
≥80 מ"מ |
מגבלות סביבתיות
|
פרמטר |
ערך |
|---|---|
|
טווח טמפרטורת הפעלה |
0 עד 380°C (32 עד 716°F) |
|
סטיות טמפרטורה (<4 שעות) |
400°C (752°F) |
|
טמפרטורת כבל מקסימלית (המטר הראשון) |
-40 עד 380°C (-40 עד 716°F) |
|
טמפרטורת כבל מקסימלית (אורך נותר) |
-40 עד 175°C (-40 עד 347°F) |
|
שגיאת טמפרטורה |
<4%/100°K (תואם API) |
|
עמידות ללחץ (ראש החיישן) |
2,000 hPa (29 psi) |
|
הלם ורעידות |
5g ב-60Hz ב-25°C (77°F) |
מפרטים פיזיים
|
פרמטר |
ערך |
|---|---|
|
חומר |
שרוול – פלדת אל-חלד, כבל – PTFE |
|
משקל (חיישן וכבל 1 מטר) |
~500 גרם (17.64 אונקיות) |
מידע להזמנה
|
פרמטר |
אפשרויות |
|---|---|
|
חוט שרוול |
M18x1.5 (0) |
|
כבל ממוגן |
עם (1) |
|
אורך כולל של החיישן |
69 מ"מ (0) |
|
מתאם תקע |
ללא (1) |
|
אורך כולל של הכבל |
4 מ' (0), 5 מ' (1), 8 מ' (3), 10 מ' (4) |
|
קצה כבל |
LEMO (0) / פתוח (1) |
ממיר אות Eddy Current CON021
ביצועים דינמיים
|
פרמטר |
ערך |
|---|---|
|
טווח תדרים (-3 dB) |
0 עד 20,000 הרץ |
|
זמן עלייה |
<15 µs |
|
חיישנים נתמכים |
PR6422, PR6423, PR6424, PR6425, PR6426, PR6453 |
|
נדרש ממיר טווח מורחב |
כן (עבור PR6425) |
מגבלות סביבתיות
|
פרמטר |
ערך |
|---|---|
|
טווח טמפרטורת הפעלה |
-30 עד 100°C (-22 עד 212°F) |
|
הלם ורעידות |
5g ב-60 הרץ ב-25°C (77°F) |
|
דרגת הגנה |
IP20 |
כוח וחשמל
|
פרמטר |
ערך |
|---|---|
|
טווח מתח אספקה |
-23V עד -32V (פלט: -4V עד -20V) |
|
-21V עד -32V (פלט: -2V עד -18V) |
מפרטים פיזיים
|
פרמטר |
ערך |
|---|---|
|
חומר מארז |
LMgSi 0.5 F22 |
|
משקל |
~120 גרם (4.24 אונקיות) |
|
הרכבה |
4 ברגים M5x20 (כלול) |
|
חיבורים |
מחבר Lemo נעילה עצמית (טרנסדוסר) |
|
טרמינל ברגים (אספקה/פלט) |
מידע להזמנה
|
מספר דגם |
סוג חיישן |
טווח מדידה |
שגיאת ליניאריות |
|---|---|---|---|
|
CON021 |
PR6422, PR6423, PR6424, PR6426 |
1.0 מ"מ, 2.0 מ"מ, 4.0 מ"מ, 8.0 מ"מ |
≤1.5%, ≤1.0%, ≤1.5%, ≤1.5% |
|
CON021/912-015 |
PR6422 |
1.5 מ"מ (מוארך) |
≤2.0% |
|
CON021/913-030 |
PR6423 |
3.0 מ"מ (מוארך) |
≤1.5% |
|
CON021/913-040 |
PR6423 |
4.0 מ"מ (מוארך) |
≤2.0% |
|
CON021/914-060 |
PR6424 |
6.0 מ"מ (מוארך) |
≤1.0% |
|
CON021/914-080 |
PR6424 |
8.0 מ"מ (מוארך) |
≤1.5% |
|
CON021/914-100 |
PR6424 |
10.0 מ"מ (מוארך) |
≤2.0% |
|
CON021/915-040 |
PR6425 |
4.0 מ"מ (סטנדרטי) |
≤1.5% |
|
CON021/915-060 |
PR6425 |
6.0 מ"מ (מוארך) |
≤2.0% |
|
CON021/915-080 |
PR6425 |
8.0 מ"מ (מוארך) |
≤3.0% |
|
CON021/915-100 |
PR6425 |
10.0 מ"מ (מוארך) |
≤4.0% |
|
CON021/916-120 |
PR6426 |
12.0 מ"מ (מוארך) |
≤1.5% |
|
CON021/916-160 |
PR6426 |
16.0 מ"מ (מוארך) |
≤2.0% |
|
CON021/916-200 |
PR6426 |
20.0 מ"מ (מוארך) |
≤2.5% |
|
CON021/916-240 |
PR6426 |
24.0 מ"מ (מוארך) |
≤3.5% |
