Product Description
מידע כללי
|
יצרן |
אמרסון |
|---|---|
|
מספר דגם/חלק |

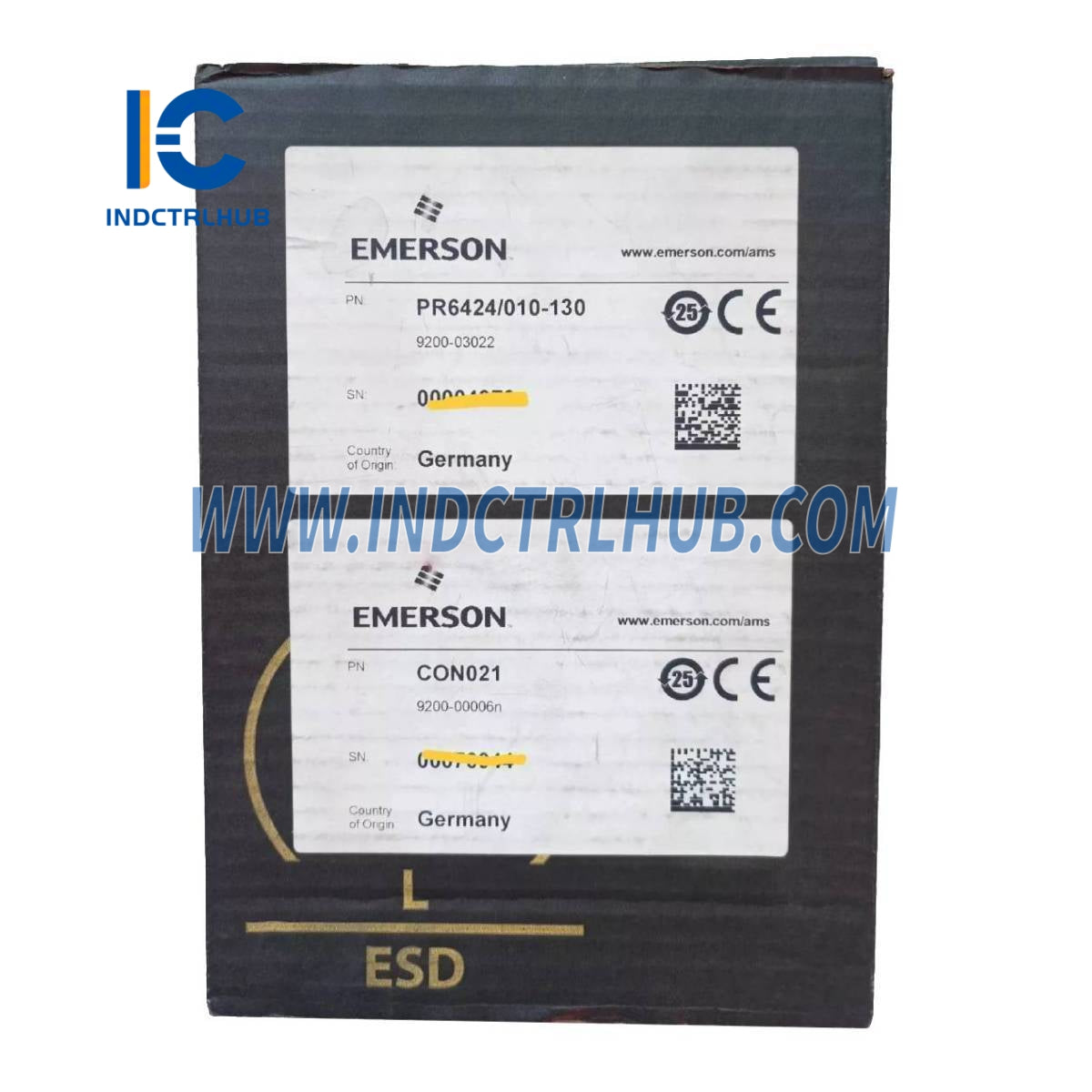

PR6424/010-130+CON021 |
|
תיאור |
ממיר אות זרם אדדי עם חיישן |
חיישן זרם אדדי 16 מ"מ PR6424 - ביצועים דינמיים
|
פרמטר |
מפרט |
|---|---|
|
רגישות/קוויות |
4 V/מ"מ (101.6 mV/mil) ≤ ±1.5% |
|
מרווח אוויר (מרכז) |
כ-2.7 מ"מ (0.11”) נומינלי |
|
סטייה לטווח ארוך |
< 0.3% |
|
טווח סטטי |
±2.0 מ"מ (0.079”) |
|
טווח דינמי |
0 עד 1,000μm (0 עד 0.039”) |
מטרה למדידה
|
פרמטר |
מפרט |
|---|---|
|
חומר מטרה/פני שטח |
פלדה פרומגנטית (תקן 42CrMo4) |
|
מהירות פני שטח מקסימלית |
2,500 מ"ש (98,425 אינץ'/שנייה) |
|
קוטר ציר מינימלי |
≥80 מ"מ |
מפרטים סביבתיים
|
פרמטר |
מפרט |
|---|---|
|
טווח טמפרטורת הפעלה |
-35 עד 150°C (-31 עד 302°F) |
|
שגיאת טמפרטורה |
<4%/100°K (תואם API 670) |
|
עמידות ללחץ לראש החיישן |
10,000 hPa (145 psi) |
|
זעזועים ורעידות |
5g ב-60Hz ב-25°C (77°F) |
מפרטים פיזיים
|
פרמטר |
מפרט |
|---|---|
|
חומר |
שרוול – פלדת אל-חלד, כבל – PTFE |
|
משקל (חיישן וכבל 1M, ללא מיגון) |
~200 גרם (7.05 אונקיות) |
מידע להזמנה - חיישן PR6424
|
פרמטר |
אפשרויות |
|---|---|
|
חוט שרוול |
M18x1.5 (0), 3/4”-16 UNF (1) |
|
כבל ממוגן |
עם (1), בלי (0) |
|
אורך כולל של החיישן |
C=Cx +12.5 מ"מ (0=40 מ"מ, 1=50 מ"מ, 2=60 מ"מ, 3=70 מ"מ, 4=80 מ"מ, 5=90 מ"מ, 6=100 מ"מ, B=150 מ"מ, G=200 מ"מ, M=250 מ"מ, R=290 מ"מ) |
|
מתאם תקע |
עם (0), בלי (1) |
|
אורך כולל של הכבל |
4 מ' (0), 5 מ' (1), 8 מ' (3), 10 מ' (4) |
|
קצה כבל |
LEMO (0), פתוח (1) |
CON021 ממיר אות זרם אדדי - ביצועים דינמיים
|
פרמטר |
מפרט |
|---|---|
|
טווח תדרים (-3 dB) |
0 עד 20000 הרץ |
|
זמן עלייה |
<15 µs |
|
חיישנים תואמים |
PR6422, PR6423, PR6424, PR6425, PR6426, PR6453 |
|
שימוש בטווח מורחב |
CON021/91x-xxx (PR6425 דורש ממיר טווח מורחב) |
CON021 - מפרטים סביבתיים
|
פרמטר |
מפרט |
|---|---|
|
טווח טמפרטורת הפעלה |
-30 עד 100°C (-22 עד 212°F) |
|
זעזועים ורעידות |
5g ב-60 הרץ ב-25°C (77°F) |
|
דרגת הגנה |
IP20 |
CON021 - מפרטי חשמל והספק
|
פרמטר |
מפרט |
|---|---|
|
טווח מתח אספקה |
-23V עד -32V (פלט: -4V עד -20V) |
|
טווח מתח אספקה |
-21V עד -32V (פלט: -2V עד -18V) |
CON021 - מפרטים פיזיים
|
פרמטר |
מפרט |
|---|---|
|
חומר מארז |
LMgSi 0.5 F22 |
|
משקל |
~120 גרם (4.24 אונקיות) |
|
הרכבה |
4 ברגים M5x20 (כלול) |
|
חיבורים |
מחבר למו-פלאג נעילה עצמית (טרנסדוסר), טרמינל ברגים (אספקה/פלט) |
CON021 - מידע להזמנה
|
מספר דגם |
סוג חיישן |
טווח מדידה |
שגיאת ליניאריות |
|---|---|---|---|
|
CON021 |
PR6422 |
1.0 מ"מ (טווח סטנדרטי) |
≤ 1.5% |
|
CON021 |
PR6423 |
2.0 מ"מ (טווח סטנדרטי) |
≤ 1.0% |
|
CON021 |
PR6424 |
4.0 מ"מ (טווח סטנדרטי) |
≤ 1.5% |
|
CON021 |
PR6426 |
8.0 מ"מ (טווח סטנדרטי) |
≤ 1.5% |
|
CON021/912-015 |
PR6422 |
1.5 מ"מ (טווח מורחב) |
≤ 2.0% |
|
CON021/913-030 |
PR6423 |
3.0 מ"מ (טווח מורחב) |
≤ 1.5% |
|
CON021/913-040 |
PR6423 |
4.0 מ"מ (טווח מורחב) |
≤ 2.0% |
|
CON021/914-060 |
PR6424 |
6.0 מ"מ (טווח מורחב) |
≤ 1.0% |
|
CON021/914-080 |
PR6424 |
8.0 מ"מ (טווח מורחב) |
≤ 1.5% |
|
CON021/914-100 |
PR6424 |
10.0 מ"מ (טווח מורחב) |
≤ 2.0% |
|
CON021/915-040 |
PR6425 |
4.0 מ"מ (טווח סטנדרטי) |
≤ 1.5% |
|
CON021/915-060 |
PR6425 |
6.0 מ"מ (טווח מורחב) |
≤ 2.0% |
|
CON021/915-080 |
PR6425 |
8.0 מ"מ (טווח מורחב) |
≤ 3.0% |
|
CON021/915-100 |
PR6425 |
10.0 מ"מ (טווח מורחב) |
≤ 4.0% |
|
CON021/916-120 |
PR6426 |
12.0 מ"מ (טווח מורחב) |
≤ 1.5% |
|
CON021/916-160 |
PR6426 |
16.0 מ"מ (טווח מורחב) |
≤ 2.0% |
|
CON021/916-200 |
PR6426 |
20.0 מ"מ (טווח מורחב) |
≤ 2.5% |
|
CON021/916-240 |
PR6426 |
24.0 מ"מ (טווח מורחב) |
≤ 3.5% |
