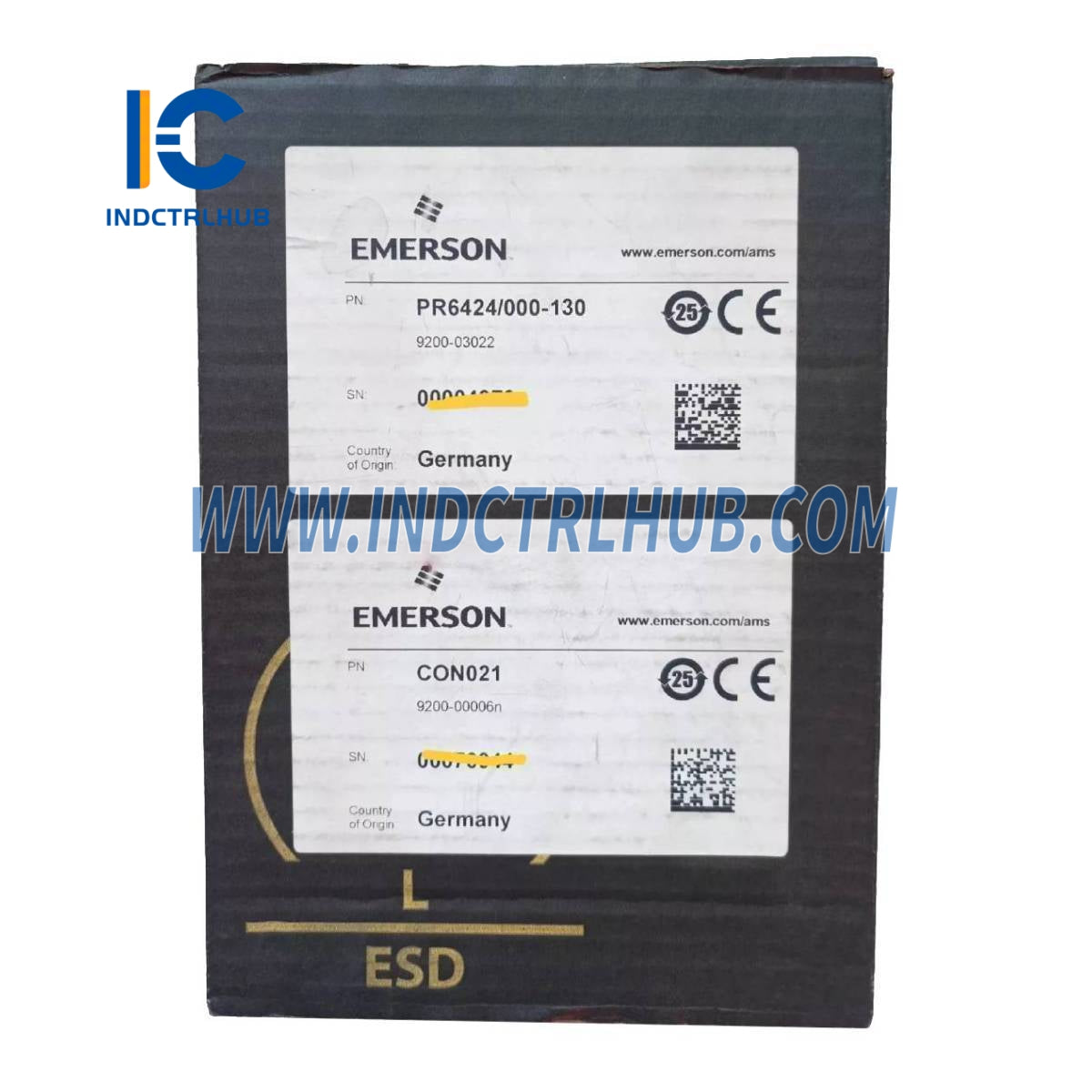

ממיר אות זרם אדדי Emerson EPRO PR6424/000-130+CON021/914-080 עם חיישן

מספר דגם/חלק

PR6424/000-130+CON021/914-080

תיאור

ממיר אות זרם אדדי עם חיישן

רגישות/קוויות

4 V/מ"מ (101.6 mV/mil) ≤ ±1.5%

מרווח אוויר (מרכז)

כ-2.7 מ"מ (0.11”) נומינלי

סטייה לטווח ארוך

< 0.3%

סטטי

±2.0 מ"מ (0.079”)

דינמי

0 עד 1,000 μm (0 עד 0.039”)

חומר מטרה/פני שטח

פלדה פרומגנטית (42 Cr Mo4 סטנדרט)

מהירות פני שטח מקסימלית

2,500 מ"ש (98,425 אינץ'/שנייה)

קוטר הציר

≥80 מ"מ

טווח טמפרטורת הפעלה

-35 עד 150°C (-31 עד 302°F)

שגיאת טמפרטורה

<4%/100°K (תואם API 670)

עמידות ללחץ לראש החיישן

10,000 hPa (145 psi)

הלם ורעידות

5g ב-60Hz ב-25°C (77°F)

חומר

שרוול – פלדת אל-חלד, כבל – PTFE

משקל (חיישן וכבל 1M, ללא שריון)

~200 גרם (7.05 אונקיות)

חוט שרוול

M18x1.5 (0), 3/4”-16 UNF (1)

כבל ממוגן

עם (1), בלי (0)

אורך כולל של החיישן

0 (40 מ"מ), 1 (50 מ"מ), 2 (60 מ"מ), 3 (70 מ"מ), 4 (80 מ"מ), 5 (90 מ"מ), 6 (100 מ"מ), B (150 מ"מ), G (200 מ"מ), M (250 מ"מ), R (290 מ"מ)

מתאם תקע

עם (0), בלי (1)

אורך כולל של הכבל

0 (4מ'), 1 (5מ'), 3 (8מ'), 4 (10מ')

קצה כבל

LEMO (0), פתוח (1)

טווח תדרים (-3 dB)

0 עד 20,000 הרץ

זמן עלייה

<15 µs

טווח טמפרטורת הפעלה

-30 עד 100°C (-22 עד 212°F)

הלם ורעידות

5g ב-60 הרץ ב-25°C (77°F)

דרגת הגנה

IP20

טווח מתח אספקה

-23V עד -32V (טווח פלט -4V עד -20V) / -21V עד -32V (טווח פלט -2V עד -18V)

חומר מארז

LMgSi 0.5 F22

משקל

~120 גרם (4.24 אונקיות)

הרכבה

4 ברגים M5x20 (כלול במשלוח)

חיבורים

משדר – תקע Lemo נעילה עצמית, אספקה/פלט – סוג טרמינל ברגים (חוט מקסימום 1.5 מ"מ²)

CON021

PR6422

1.0 מ"מ (טווח סטנדרטי)

≤ 1.5%

CON021

PR6423

2.0 מ"מ (טווח סטנדרטי)

≤ 1.0%

CON021

PR6424

4.0 מ"מ (טווח סטנדרטי)

≤ 1.5%

CON021

PR6426

8.0 מ"מ (טווח סטנדרטי)

≤ 1.5%

CON021/914-080

PR6424

8.0 מ"מ (טווח מורחב)

≤ 1.5%
