Product Description
מידע כללי
|
יצרן |
אמרסון |
|---|---|
|
מספר דגם/חלק |

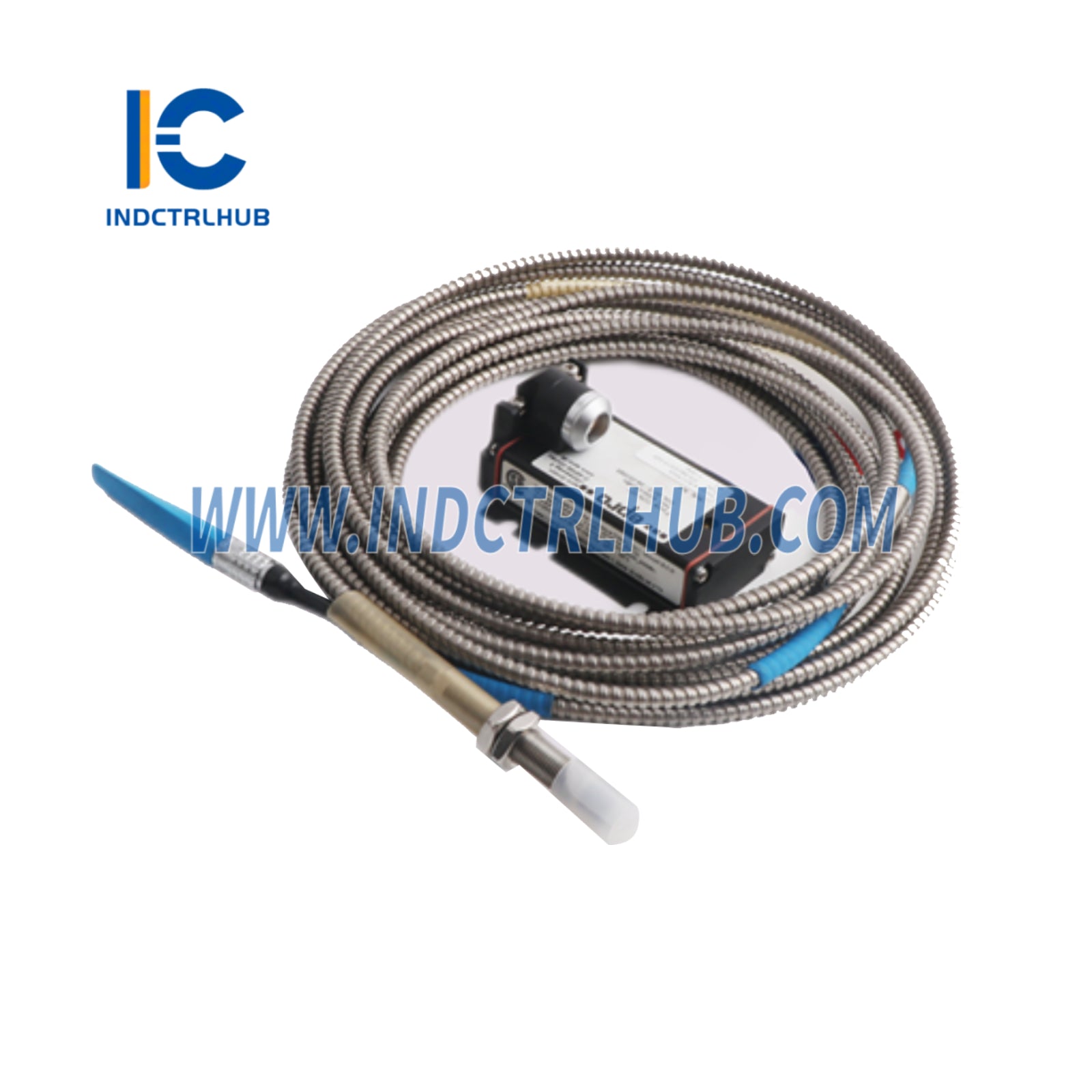

PR6423/014-121+CON031 |
|
תיאור |
ממיר אות זרם אדדי עם חיישן |
ביצועים
|
פרמטר |
מפרט |
|---|---|
|
טווח מדידה ליניארי |
2 מ"מ (80 מיל) |
|
מרווח אוויר התחלתי |
0.5 מ"מ (20 מיל) |
|
גורם קנה מידה מצטבר (ISF) ISO |
8 וולט/מ"מ (203.2 מ"וולט/מיל) ± 5% (0 עד 45°C / +32 עד +113°F) |
|
סטייה מקו ישר מיטבי (DSL) |
± 0.025 מ"מ (± 1 מיל) (0 עד 45°C / +32 עד +113°F) |
מטרה למדידה
|
פרמטר |
מפרט |
|---|---|
|
קוטר ציר מינימלי |
25 מ"מ (0.79”) |
|
חומר המטרה |
פלדת פרומגנטית (42CrMo4 / AISI-SAE 4140) |
|
חומרים אחרים |
זמין לפי בקשה |
מפרטים סביבתיים
|
פרמטר |
מפרט |
|---|---|
|
דרגת הגנה |
IP66 (IEC 60529) |
|
טווח טמפרטורת הפעלה (חיישן + כבל 1 מ') |
-35 עד +180°C (-31 עד 356°F) |
|
טווח טמפרטורת הפעלה (כבל ומחבר) |
-35 עד +150°C (-31 עד 302°F) |
הרכב חומר
|
רכיב |
חומר |
|---|---|
|
קצה חיישן |
PEEK (פוליאתר אתר קטון) |
|
מקרה |
פלדת אל-חלד |
|
כבל |
PTFE (פוליטטראפלואורואתילן) |
|
מחבר |
בראס, מצופה ניקל |
מפרטים פיזיים
|
פרמטר |
מפרט |
|---|---|
|
משקל (חיישן + כבל 1 מ') |
כ-100 גרם (3.53 אונקיות) |
מידע להזמנה - חיישן PR6423
|
קוטר הקצה |
חוטי מארז |
כבל ממוגן |
מספר דגם |
|---|---|---|---|
|
8 מ"מ |
M10x1 |
לא |
PR6423/00 |
|
8 מ"מ |
M10x1 |
כן |
PR6423/01 |
|
8 מ"מ |
3/8”-24 UNF |
לא |
PR6423/10 |
|
8 מ"מ |
3/8”-24 UNF |
כן |
PR6423/11 |
אפשרות לכבל ממוגן להרכבה הפוכה זמינה אם נבחר תקע מתאם.
ממיר אות זרם אדדי - CON031
|
פרמטר |
מפרט |
|---|---|
|
טווח תדרים (-3 dB) |
0 עד 20,000 הרץ |
|
זמן עלייה |
<15 µs |
|
חיישנים תואמים |
PR6422, PR6423, PR6424, PR6425, PR6426 |
|
תאימות לטווח מורחב |
CON021/91x-xxx (PR6425 תמיד דורש ממיר טווח מורחב) |
מגבלות סביבתיות - CON031
|
פרמטר |
מפרט |
|---|---|
|
טווח טמפרטורת הפעלה |
-30 עד 100°C (-22 עד 212°F) |
|
הלם ורעידות |
5g ב-60 הרץ ב-25°C (77°F) |
|
דרגת הגנה |
IP20 |
כוח וחשמל
|
פרמטר |
מפרט |
|---|---|
|
טווח מתח אספקה |
-23V עד -32V (טווח פלט: -4V עד -20V) |
|
-21V עד -32V (טווח פלט: -2V עד -18V) |
מאפיינים פיזיים - CON031
|
פרמטר |
מפרט |
|---|---|
|
חומר מארז |
ALMgSi 0.5 F22 |
|
משקל |
~120 גרם (4.24 אונקיות) |
|
הרכבה |
4 ברגים M5x20 (כלול) |
|
חיבורים |
טרמינל ברגים (מקסימום 1.5 מ"מ², שרוולי קצה חוט) |
מידע להזמנה - CON031
|
מספר דגם |
סוג חיישן |
טווח מדידה |
שגיאת ליניאריות |
|---|---|---|---|
|
CON031 |
PR6422 |
1.0 מ"מ (סטנדרטי) |
≤ 1.5% |
|
CON031 |
PR6423 |
2.0 מ"מ (סטנדרטי) |
≤ 1.0% |
|
CON031 |
PR6424 |
4.0 מ"מ (סטנדרטי) |
≤ 1.5% |
|
CON031 |
PR6426 |
8.0 מ"מ (סטנדרטי) |
≤ 1.5% |
|
CON031/912-015 |
PR6422 |
1.5 מ"מ (מוארך) |
≤ 2.0% |
|
CON031/913-030 |
PR6423 |
3.0 מ"מ (מוארך) |
≤ 1.5% |
|
CON031/913-040 |
PR6423 |
4.0 מ"מ (מוארך) |
≤ 2.0% |
|
CON031/914-060 |
PR6424 |
6.0 מ"מ (מוארך) |
≤ 1.0% |
|
CON031/914-080 |
PR6424 |
8.0 מ"מ (מוארך) |
≤ 1.5% |
|
CON031/914-100 |
PR6424 |
10.0 מ"מ (מוארך) |
≤ 2.0% |
|
CON031/915-040 |
PR6425 |
4.0 מ"מ (סטנדרטי) |
≤ 1.5% |
|
CON031/915-060 |
PR6425 |
6.0 מ"מ (מוארך) |
≤ 2.0% |
|
CON031/915-080 |
PR6425 |
8.0 מ"מ (מוארך) |
≤ 3.0% |
|
CON031/915-100 |
PR6425 |
10.0 מ"מ (מוארך) |
≤ 4.0% |
|
CON031/916-120 |
PR6426 |
12.0 מ"מ (מוארך) |
≤ 1.5% |
|
CON031/916-160 |
PR6426 |
16.0 מ"מ (מוארך) |
≤ 2.0% |
|
CON031/916-200 |
PR6426 |
20.0 מ"מ (מוארך) |
≤ 2.5% |
|
CON031/916-240 |
PR6426 |
24.0 מ"מ (מוארך) |
≤ 3.5% |
