Product Description
מידע כללי
|
יצרן |
אמרסון |
|---|---|
|
מספר דגם/חלק |

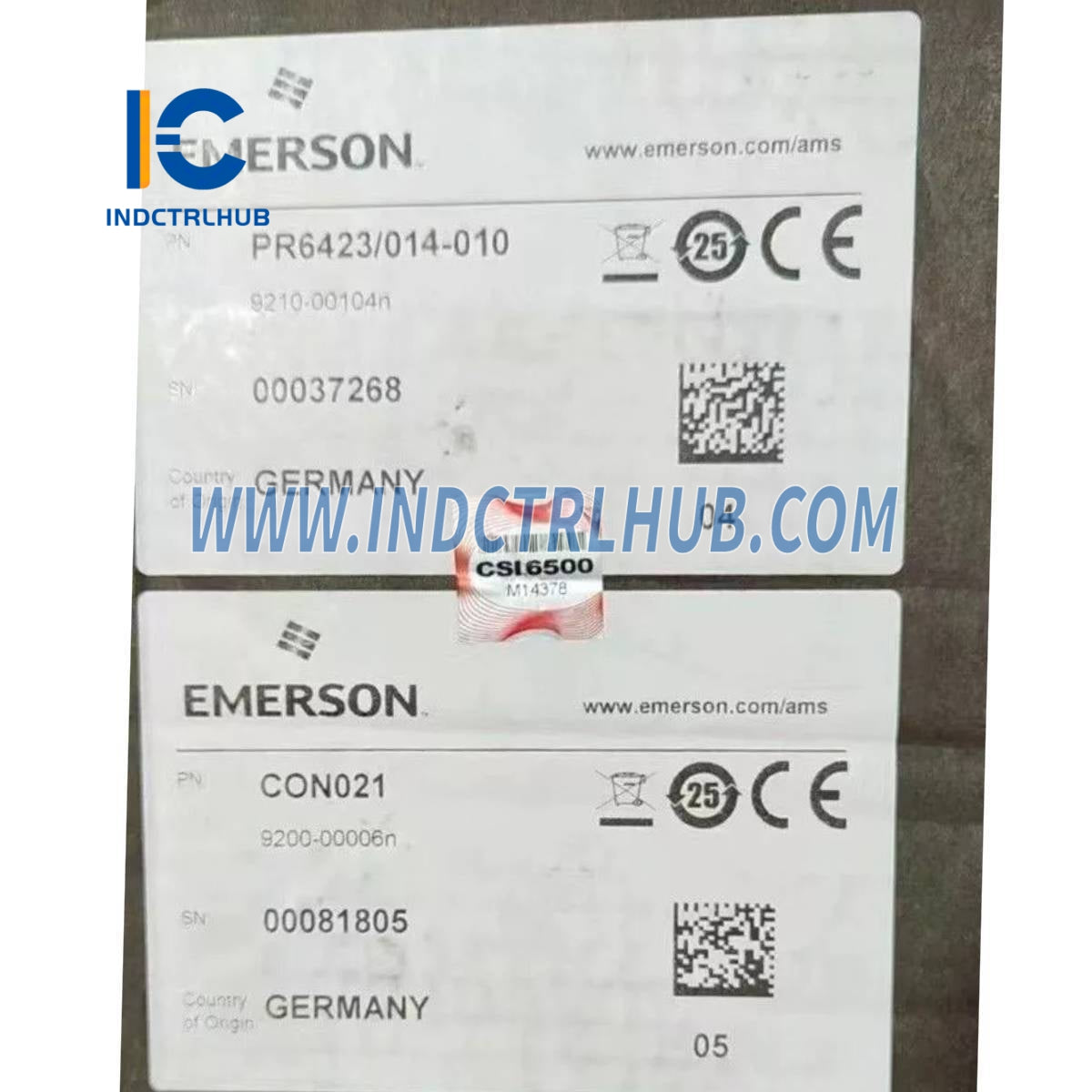

PR6423/014-010+CON021 |
|
תיאור |

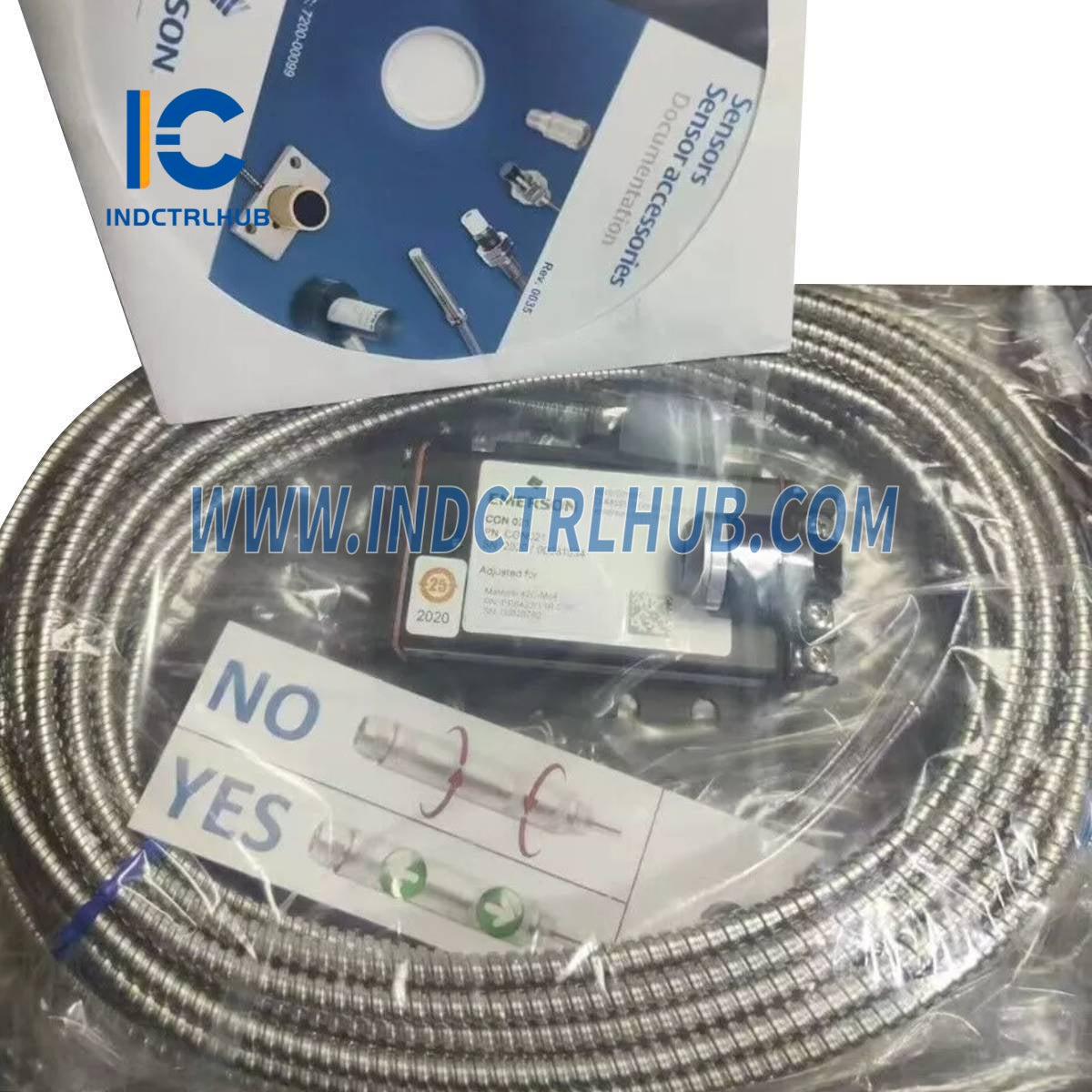

ממיר אות זרם אדדי עם חיישן |
ממיר אות Eddy Current CON021
ביצועים דינמיים
|
פרמטר |
ערך |
|---|---|
|
טווח תדרים (-3 dB) |
0 עד 20000 הרץ |
|
זמן עלייה |
<15 µs |
|
תאימות |
PR6422, PR6423, PR6424, PR6425, PR6426, PR6453 |
|
שימוש בטווח מורחב |
CON021/91x-xxx (נדרש עבור PR6425) |
סביבתי
|
פרמטר |
ערך |
|---|---|
|
טווח טמפרטורת הפעלה |
-30 עד 100°C (-22 עד 212°F) |
|
הלם ורעידות |
5g ב-60 הרץ ב-25°C (77°F) |
|
דרגת הגנה |
IP20 |
כוח וחשמל
|
פרמטר |
ערך |
|---|---|
|
טווח מתח אספקה |
-23V עד -32V (פלט: -4V עד -20V) -21V עד -32V (פלט: -2V עד -18V) |
פיזי
|
פרמטר |
ערך |
|---|---|
|
חומר מארז |
LMgSi 0.5 F22 |
|
משקל |
~120 גרם (4.24 אונקיות) |
|
הרכבה |
4 ברגים M5x20 (כלול) |
|
חיבורים |
טרנסדוסר: תקע למו נעילה עצמית אספקה/פלט: טרמינל ברגים (כבל מקסימום 1.5 מ"מ²) |
מידע להזמנה
|
מספר דגם |
סוג חיישן |
טווח מדידה |
שגיאת ליניאריות |
|---|---|---|---|
|
CON021 |
PR6423 |
2.0 מ"מ (טווח סטנדרטי) |
≤ 1.0% |
PR6423 – חיישן זרם אדדי 8 מ"מ
ביצועים
|
פרמטר |
ערך |
|---|---|
|
טווח מדידה ליניארי |
2 מ"מ (80 מיל) |
|
מרווח אוויר התחלתי |
0.5 מ"מ (20 מיל) |
|
מקדם סולם אינקרמנטלי (ISF) |
8 V/מ"מ (203.2 mV/מיל) ± 5% @ 0 עד 45°C (32 עד 113°F) |
|
סטייה מקו ישר מיטבי (DSL) |
± 0.025 מ"מ (± 1 מיל) @ 0 עד 45°C (32 עד 113°F) |
מטרה למדידה
|
פרמטר |
ערך |
|---|---|
|
קוטר ציר מינימלי |
25 מ"מ (0.79”) |
|
חומר המטרה |
פלדה פרומגנטית (42CrMo4, AISI/SAE 4140) – אחרים לפי בקשה |
סביבתי וכללי
|
פרמטר |
ערך |
|---|---|
|
דרגת הגנה |
IP66 (IEC 60529) |
|
טווח טמפרטורת הפעלה |
חיישן כולל כבל 1 מ': -35 עד +180°C (-31 עד 356°F) כבל & מחבר: -35 עד +150°C (-31 עד 302°F) |
|
חומר |
קצה החיישן: PEEK (פוליאתר אתר קטון) מארז: פלדת אל-חלד כבל: PTFE (פוליטטראפלואוראתילן) מחבר: פליז (מצופה ניקל) |
|
משקל (חיישן עם כבל 1 מ') |
כ-100 גרם (3.53 אונקיות) |
מידע להזמנה
חיישן PR6423
|
קוטר הקצה |
חוטי מארז |
כבל ממוגן |
מספר דגם |
|---|---|---|---|
|
8 מ"מ |
M10x1 |
לא |
PR6423/00 |
|
8 מ"מ |
M10x1 |
כן |
PR6423/01, PR6423/03* |
|
8 מ"מ |
3/8”-24 UNF |
לא |
PR6423/10 |
|
8 מ"מ |
3/8”-24 UNF |
כן |
PR6423/11, PR6423/13* |
*אפשרות כבל ממוגן להרכבה הפוכה, אם נבחר תקע מתאם.
גרסאות דגם PR6423
|
מספר דגם |
חוט מארז |
מתאם תקע |
אורך כבל |
קצה כבל |
|---|---|---|---|---|
|
PR6423/00, PR6423/01, PR6423/10, PR6423/11 |
0 = 25 מ"מ 1 = 35 מ"מ 2 = 45 מ"מ 3 = 55 מ"מ 4 = 65 מ"מ 5 = 75 מ"מ 6 = 85 מ"מ 7 = 95 מ"מ 8 = 105 מ"מ 9 = 115 מ"מ E = 155 מ"מ H = 195 מ"מ R = הרכבה הפוכה |
0 = עם 1 = ללא |
0 = 4.0 מ' 1 = 5.0 מ' 3 = 8.0 מ' F = 9.0 מ' 4 = 10.0 מ' |
0 = Lemo* 1 = פתוח |
