Product Description
פרטי מוצר
מידע כללי
|
יצרן |
אמרסון |
|---|---|
|
מספר דגם/חלק |

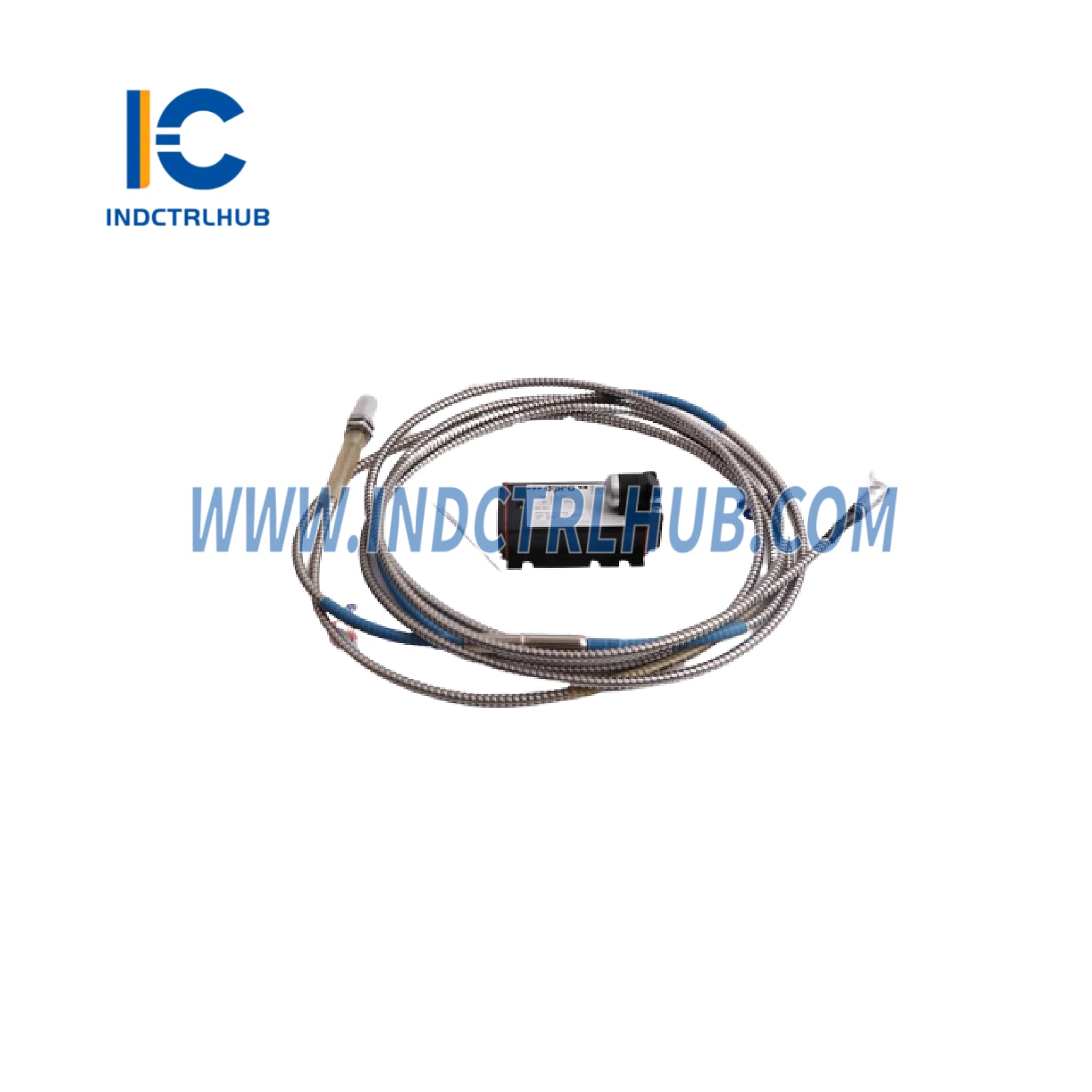

PR6423/011-000+CON011 |
|
תיאור |
ממיר אות זרם אדדי עם חיישן |
נתונים טכניים
ביצועים
|
תכונה |
מפרט |
|---|---|
|
טווח מדידה ליניארי |
2 מ"מ (80 מיל) |
|
מרווח אוויר התחלתי |
0.5 מ"מ (20 מיל) |
|
מקדם סולם אינקרמנטלי (ISF) |
ISO: 8 V/mm (203.2 mV/mil) ± 5% @ 0 עד 45°C (+32 עד +113°F) |
|
סטייה מקו ישר מיטבי (DSL) |
± 0.025 מ"מ (± 1 מיל) בטמפרטורה 0 עד 45°C (+32 עד +113°F) |
מטרה למדידה
|
תכונה |
מפרט |
|---|---|
|
קוטר ציר מינימלי |
25 מ"מ (0.79”) |
|
חומר המטרה |
פלדה פרומגנטית (42CrMo4 / AISI 4140) |
|
אפשרויות חומר נוספות |
זמין לפי בקשה |
סביבתי וכללי
|
תכונה |
מפרט |
|---|---|
|
דרגת הגנה |
IP66 (IEC 60529) |
|
טמפרטורת הפעלה - חיישן (כולל כבל 1 מ׳) |
-35 עד +180°C (-31 עד 356°F) |
|
טמפרטורת הפעלה - כבל ומחבר |
-35 עד +150°C (-31 עד 302°F) |
|
חומר קצה החיישן |
PEEK (פוליאתר אתר קטון) |
|
חומר הקייס |
פלדת אל-חלד |
|
חומר הכבל |
PTFE (פוליטטראפלואורואתילן) |
|
חומר המחבר |
ברזל צהוב, מצופה ניקל |
|
משקל (חיישן עם כבל 1 מ') |
כ-100 גרם (3.53 אונקיות) |
מידע להזמנה - חיישן
בחירת דגם מבוססת על חוט וכבל ממוגן
|
קוטר הקצה |
חוטי מארז |
כבל ממוגן |
מספר דגם |
|---|---|---|---|
|
8 מ"מ |
M10x1 |
לא |
PR6423/00 |
|
8 מ"מ |
M10x1 |
כן |
PR6423/01 |
|
8 מ"מ |
M10x1 |
כן (הרכבה הפוכה) |
PR6423/03* |
|
8 מ"מ |
3/8”-24 UNF |
לא |
PR6423/10 |
|
8 מ"מ |
3/8”-24 UNF |
כן |
PR6423/11 |
|
8 מ"מ |
3/8”-24 UNF |
כן (הרכבה הפוכה) |
PR6423/13* |
*אפשרות כבל ממוגן להרכבה הפוכה, אם נבחר תקע מתאם.
אפשרויות תצורה
|
מספר דגם |
חוט מארז (X) |
תקע מתאם (X) |
אורך כבל (X) |
קצה כבל (X) |
|---|---|---|---|---|
|
PR6423/00 |
0 (25mm) |
0 (With) |
0 (4.0m) |
0 (Lemo*) |
|
PR6423/01 |
1 (35מ"מ) |
1 (ללא) |
1 (5.0מ"ר) |
1 (פתוח) |
|
PR6423/10 |
2 (45מ"מ) |
X |
3 (8.0מ"ר) |
X |
|
PR6423/11 |
3 (55מ"מ) |
X |
F (9.0מ"ר) |
X |
|
PR6423/03 |
4 (65מ"מ) |
X |
4 (10.0מ"ר) |
X |
|
PR6423/13 |
5 (75מ"מ) |
X |
X |
X |
|
אפשרויות הרכבה הפוכה |
R |
X |
X |
X |
CON011 - ממיר אות זרם אדדי
ביצועים דינמיים
|
תכונה |
מפרט |
|---|---|
|
טווח תדרים (-3 dB) |
0 עד 20,000 הרץ |
|
זמן עלייה |
< 15 µs |
|
סוגי חיישנים תואמים |
PR6422, PR6423, PR6424, PR6425, PR6426 |
|
טווח מדידה מורחב |
דורש CON011/91x-xxx |
|
הערה: PR6425 דורש ממיר טווח מורחב |
מפרטים סביבתיים
|
תכונה |
מפרט |
|---|---|
|
טווח טמפרטורת הפעלה |
-30 עד 100°C (-22 עד 212°F) |
|
הלם ורעידות |
5g ב-60 הרץ ב-25°C (77°F) |
|
דרגת הגנה |
IP65 |
כוח וחשמל
|
תכונה |
מפרט |
|---|---|
|
טווח מתח אספקה (-23V עד -32V) |
טווח פלט: -4V עד -20V |
|
טווח מתח אספקה (-21V עד -32V) |
טווח פלט: -2V עד -18V |
מאפיינים פיזיים
|
תכונה |
מפרט |
|---|---|
|
חומר מארז |
GD-ALSi9Cu3 |
|
משקל |
~600 גרם (21.16 אונקיות) |
|
הרכבה |
4 ברגים M5x20 (כלול) |
|
חיבורים |
טרנסדוסר: תקע למו נעילה עצמית |
|
אספקה/פלט |
סוג קפיץ (מקסימום 1.5 מ"מ²) |
ציות ותעודות
|
אישור |
סטנדרט |
|---|---|
|
CE |
2014/30/EU (EN 61326-1) |
|
ATEX |
EN 60079-0, EN 60079-11 |
|
סביבתי |
2014/34/EU, 2011/65/EU |
מידע להזמנה - ממיר אות
|
מספר חלק |
סוג חיישן |
טווח מדידה |
שגיאת ליניאריות |
|---|---|---|---|
|
CON011 |
PR6422, PR6423, PR6424, PR6426 |
1.0מ"מ - 8.0מ"מ (טווח סטנדרטי) |
≤ 1.0% - ≤ 1.5% |
|
CON011/912-015 |
PR6422 |
1.5 מ"מ (טווח מורחב) |
≤ 2.0% |
|
CON011/913-030 |
PR6423 |
3.0 מ"מ (טווח מורחב) |
≤ 1.5% |
|
CON011/913-040 |
PR6423 |
4.0 מ"מ (טווח מורחב) |
≤ 2.0% |
|
CON011/914-060 |
PR6424 |
6.0 מ"מ (טווח מורחב) |
≤ 1.0% |
|
CON011/914-080 |
PR6424 |
8.0 מ"מ (טווח מורחב) |
≤ 1.5% |
|
CON011/914-100 |
PR6424 |
10.0 מ"מ (טווח מורחב) |
≤ 2.0% |
|
CON011/915-040 |
PR6425 |
4.0 מ"מ (טווח סטנדרטי) |
≤ 1.5% |
|
CON011/915-060 |
PR6425 |
6.0 מ"מ (טווח מורחב) |
≤ 2.0% |
|
CON011/915-080 |
PR6425 |
8.0 מ"מ (טווח מורחב) |
≤ 3.0% |
|
CON011/915-100 |
PR6425 |
10.0 מ"מ (טווח מורחב) |
≤ 4.0% |
|
CON011/916-120 |
PR6426 |
12.0 מ"מ (טווח מורחב) |
≤ 1.5% |
|
CON011/916-160 |
PR6426 |
16.0 מ"מ (טווח מורחב) |
≤ 2.0% |
|
CON011/916-200 |
PR6426 |
20.0 מ"מ (טווח מורחב) |
≤ 2.5% |
|
CON011/916-240 |
PR6426 |
24.0 מ"מ (טווח מורחב) |
≤ 3.5% |
