Product Description
מידע כללי
|
שדה |
פרטים |
|---|---|
|
יצרן |
אמרסון |
|
מספר דגם/חלק |
PR6423/00R-010+CON021 |
|
תיאור |

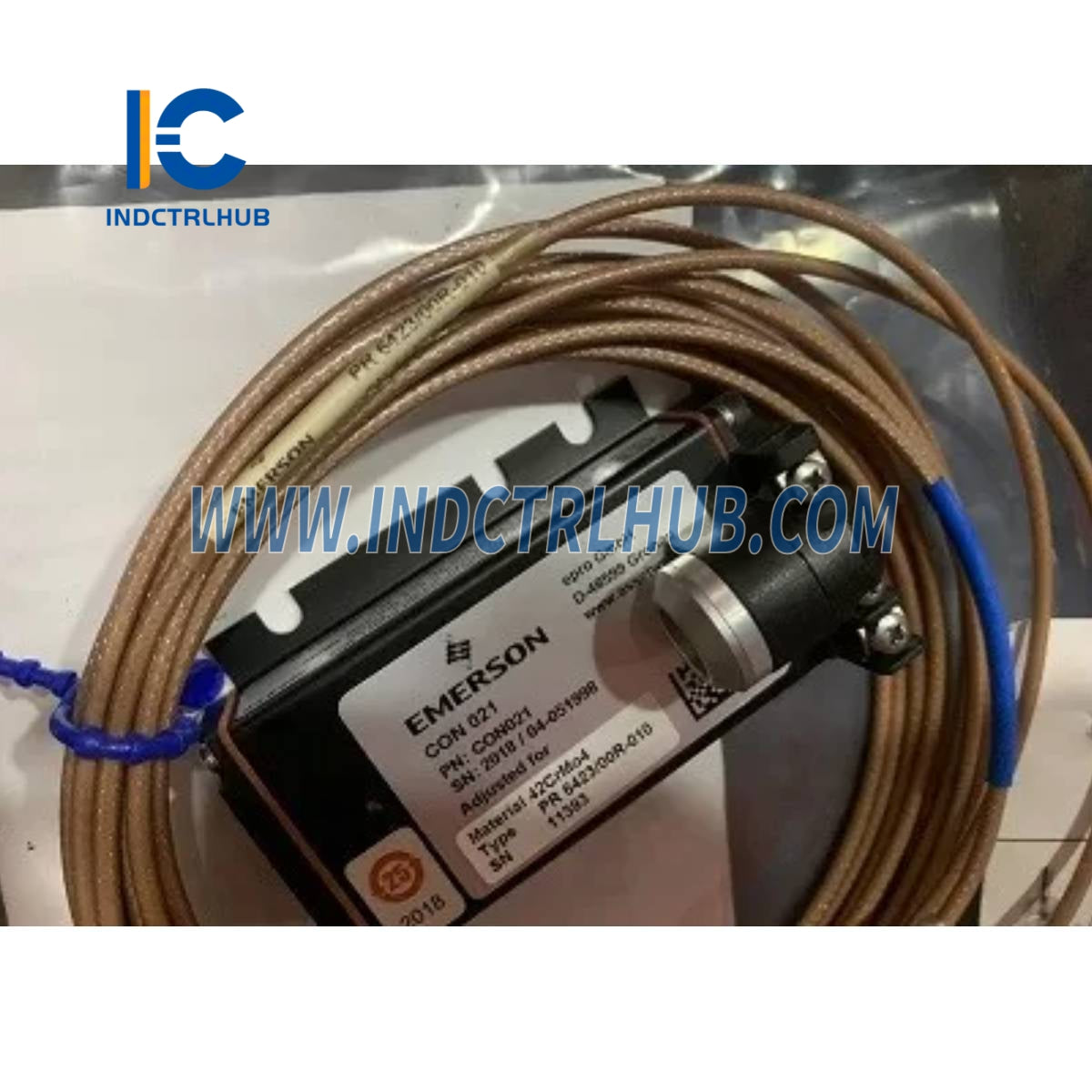

ממיר אות זרם אדדי עם חיישן |
CON021 - ממיר אות זרם אדדי
ביצועים דינמיים
|
פרמטר |
ערך |
|---|---|
|
טווח תדרים (-3 dB) |
0 עד 20000 הרץ |
|
זמן עלייה |
<15 µs |
|
תאימות |
מותאם ל-PR6422, PR6423, PR6424, PR6425, PR6426, PR6453 |
|
דגם טווח מורחב |
השתמש ב-CON021/91x-xxx לטווח מורחב |
|
דרישת PR6425 |
תמיד דורש ממיר טווח מורחב |
מפרטים סביבתיים
|
פרמטר |
ערך |
|---|---|
|
טווח טמפרטורת הפעלה |
-30 עד 100°C (-22 עד 212°F) |
|
זעזועים ורעידות |
5g ב-60 הרץ ב-25°C (77°F) |
|
דרגת הגנה |
IP20 |
מפרטי חשמל והספק
|
פרמטר |
ערך |
|---|---|
|
טווח מתח אספקה |
-23V עד -32V (פלט: -4V עד -20V) |
|
-21V עד -32V (פלט: -2V עד -18V) |
מפרטים פיזיים
|
פרמטר |
ערך |
|---|---|
|
חומר מארז |
LMgSi 0.5 F22 |
|
משקל |
~120 גרם (4.24 אונקיות) |
|
הרכבה |
4 ברגים M5x20 (כלול במשלוח) |
|
חיבורים |
משדר: מחבר למו נעילה עצמית אספקה/פלט: טרמינל ברגים (חוט מקסימום 1.5 מ"מ²) |
מידע להזמנה
|
מספר דגם |
סוג חיישן |
טווח מדידה |
שגיאת ליניאריות |
|---|---|---|---|
|
CON021 |
PR6423 |
2.0 מ"מ (טווח סטנדרטי) |
≤ 1.0% |
PR6423 - חיישן זרם אדדי 8 מ"מ
ביצועים
|
פרמטר |
ערך |
|---|---|
|
טווח מדידה ליניארי |
2 מ"מ (80 מיל) |
|
מרווח אוויר התחלתי |
0.5 מ"מ (20 מיל) |
|
מקדם סולם אינקרמנטלי (ISF) |
8 V/מ"מ (203.2 mV/מיל) ± 5% @ 0 עד 45°C (32 עד 113°F) |
|
סטייה מקו ישר מיטבי (DSL) |
± 0.025 מ"מ (± 1 מיל) @ 0 עד 45°C (32 עד 113°F) |
מטרה למדידה
|
פרמטר |
ערך |
|---|---|
|
קוטר ציר מינימלי |
25 מ"מ (0.79”) |
|
חומר המטרה |
פלדה פרומגנטית (42CrMo4, תקן AISI/SAE 4140) |
|
אפשרויות חומר נוספות |
זמין לפי בקשה |
מפרטים סביבתיים וכלליים
|
פרמטר |
ערך |
|---|---|
|
דרגת הגנה |
IP66 (IEC 60529) |
|
טווח טמפרטורת הפעלה |
חיישן עם כבל באורך 1 מ׳: -35 עד +180°C (-31 עד 356°F) כבל ומחבר: -35 עד +150°C (-31 עד 302°F) |
|
חומר |
קצה החיישן: PEEK (פוליאתר אתר קטון) מארז: פלדת אל-חלד כבל: PTFE (פוליטטראפלואורואתילן) מחבר: פליז מצופה ניקל |
|
משקל (חיישן עם כבל 1 מ') |
כ-100 גרם (3.53 אונקיות) |
מידע להזמנה
מדריך לבחירת דגם
|
קוטר הקצה |
חוטי מארז |
כבל ממוגן |
מספר דגם |
|---|---|---|---|
|
8 מ"מ |
M10x1 |
לא |
PR6423/00 |
|
8 מ"מ |
M10x1 |
כן |
PR6423/01, PR6423/03* |
|
8 מ"מ |
3/8”-24 UNF |
לא |
PR6423/10 |
|
8 מ"מ |
3/8”-24 UNF |
כן |
PR6423/11, PR6423/13* |
* אפשרות כבל ממוגן להרכבה הפוכה, אם נבחר תקע מתאם.
אפשרויות תצורה נוספות
|
חוט מארז |
מתאם תקע |
אורך כבל |
קצה כבל |
|---|---|---|---|
|
0 = 25 מ"מ |
0 = עם |
0 = 4.0 מ' |
0 = Lemo* |
|
1 = 35 מ"מ |
1 = ללא |
1 = 5.0 מ' |
1 = פתוח |
|
2 = 45 מ"מ |
3 = 8.0 מ' |
||
|
3 = 55 מ"מ |
F = 9.0 מ' |
||
|
4 = 65 מ"מ |
4 = 10.0 מ' |
||
|
5 = 75 מ"מ |
|||
|
6 = 85 מ"מ |
|||
|
7 = 95 מ"מ |
|||
|
8 = 105 מ"מ |
|||
|
9 = 115 מ"מ |
|||
|
E = 155 מ"מ |
|||
|
H = 195 מ"מ |
|||
|
R = הרכבה הפוכה |
