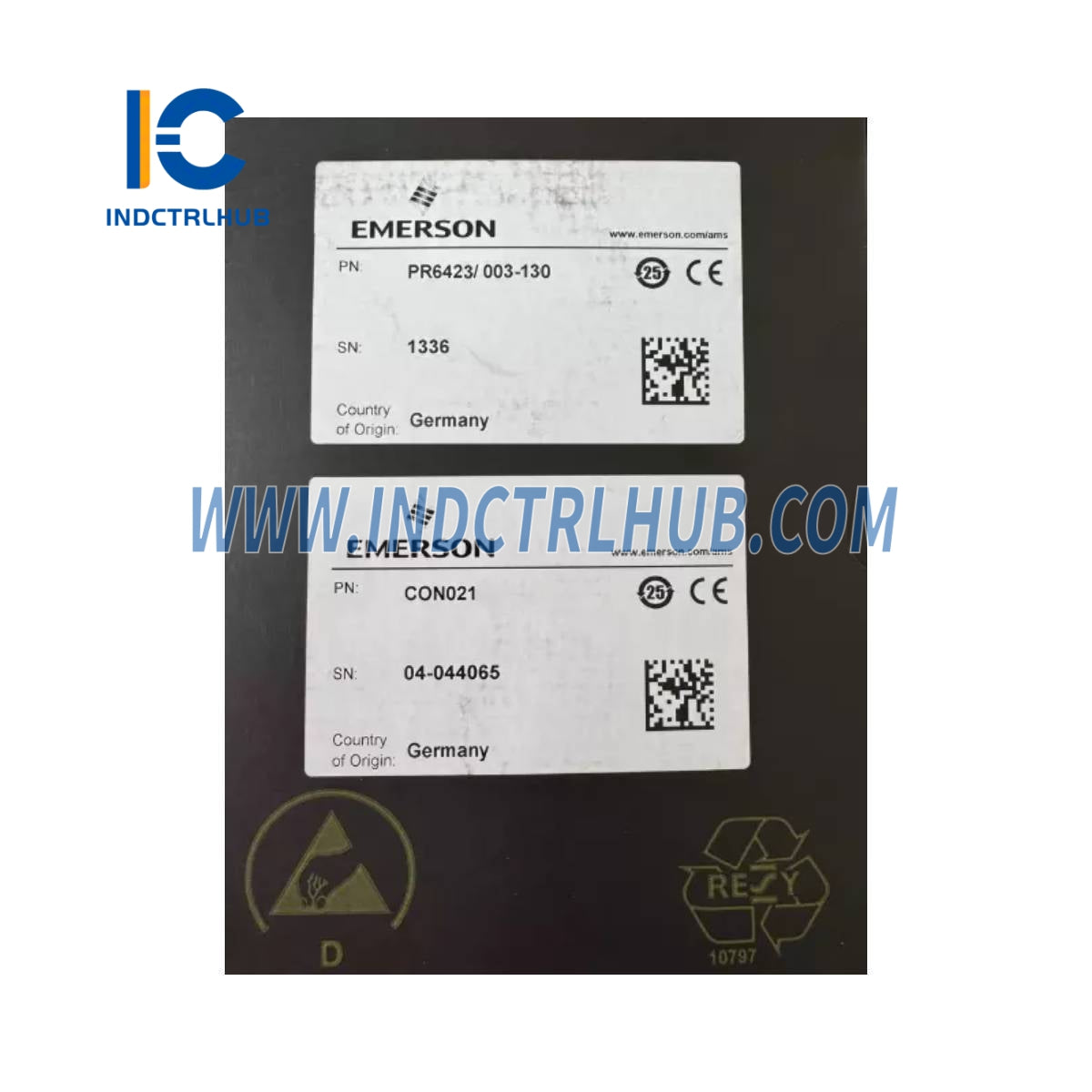

Product Description
מידע כללי
|
יצרן |
אמרסון |
|---|---|
|
מספר דגם/חלק |
PR6423/003-130+CON021 |
|
תיאור |
ממיר אות זרם אדדי עם חיישן |
ממיר אות Eddy Current CON021
ביצועים דינמיים
|
פרמטר |
ערך |
|---|---|
|
טווח תדרים (-3 dB) |
0 עד 20,000 הרץ |
|
זמן עלייה |
<15 µs |
|
חיישנים תואמים |
PR6422, PR6423, PR6424, PR6425, PR6426, PR6453 |
|
שימוש בטווח מורחב |
CON021/91x-xxx |
|
דרישות מיוחדות |
PR6425 דורש ממיר טווח מורחב |
מפרטים סביבתיים
|
פרמטר |
ערך |
|---|---|
|
טווח טמפרטורת הפעלה |
-30 עד 100°C (-22 עד 212°F) |
|
הלם ורעידות |
5g ב-60 הרץ ב-25°C (77°F) |
|
דרגת הגנה |
IP20 |
כוח וחשמל
|
פרמטר |
ערך |
|---|---|
|
טווח מתח אספקה |
-23V עד -32V (פלט: -4V עד -20V) -21V עד -32V (פלט: -2V עד -18V) |
מפרטים פיזיים
|
פרמטר |
ערך |
|---|---|
|
חומר מארז |
LMgSi 0.5 F22 |
|
משקל |
~120 גרם (4.24 אונקיות) |
|
הרכבה |
4 ברגים M5x20 (כלול) |
|
חיבורים |
טרנסדוסר: תקע Lemo נעילה עצמית אספקה/פלט: טרמינל ברגי (מקסימום 1.5 מ"מ², חוט) |
מידע להזמנה
|
מספר דגם |
סוג חיישן |
טווח מדידה |
שגיאת ליניאריות |
|---|---|---|---|
|
CON021 |
PR6423 |
2.0 מ"מ (טווח סטנדרטי) |
≤ 1.0% |
PR6423 - חיישן זרם אדדי 8 מ"מ
ביצועים
|
פרמטר |
ערך |
|---|---|
|
טווח מדידה ליניארי |
2 מ"מ (80 מיל) |
|
מרווח אוויר התחלתי |
0.5 מ"מ (20 מיל) |
|
מקדם סולם אינקרמנטלי (ISF) |
8 V/mm (203.2 mV/mil) ± 5% (0 עד 45°C / +32 עד +113°F) |
|
סטייה מקו ישר מיטבי (DSL) |
± 0.025 מ"מ (± 1 מיל) (0 עד 45°C / +32 עד +113°F) |
מטרה למדידה
|
פרמטר |
ערך |
|---|---|
|
קוטר ציר מינימלי |
25 מ"מ (0.79”) |
|
חומר המטרה |
42CrMo4 (AISI/SAE 4140) סטנדרטי (חומרים אחרים זמינים לפי בקשה) |
מפרטים סביבתיים
|
פרמטר |
ערך |
|---|---|
|
דרגת הגנה |
IP66, IEC 60529 |
|
טמפרטורת הפעלה (חיישן עם כבל באורך 1 מ') |
-35 עד +180°C (-31 עד 356°F) |
|
טמפרטורת הפעלה (כבל ומחבר) |
-35 עד +150°C (-31 עד 302°F) |
הרכב חומר
|
רכיב |
חומר |
|---|---|
|
קצה חיישן |
PEEK (פוליאתר אתר קטון) |
|
מארז חיישן |
פלדת אל-חלד |
|
כבל |
PTFE (פוליטטראפלואורואתילן) |
|
מחבר |
ברזל צהוב, מצופה ניקל |
משקל
|
רכיב |
משקל |
|---|---|
|
חיישן עם כבל באורך 1 מ׳ |
~100 גרם (3.53 אונקיות) |
מידע להזמנה
|
קוטר הקצה |
חוטי מארז |
כבל ממוגן |
מספר דגם |
|---|---|---|---|
|
8 מ"מ |
M10x1 |
לא |
PR6423/00 |
|
8 מ"מ |
M10x1 |
כן |
PR6423/01 |
|
8 מ"מ |
M10x1 |
כן (הרכבה הפוכה) |
PR6423/03* |
|
8 מ"מ |
3/8”-24 UNF |
לא |
PR6423/10 |
|
8 מ"מ |
3/8”-24 UNF |
כן |
PR6423/11 |
|
8 מ"מ |
3/8”-24 UNF |
כן (הרכבה הפוכה) |
PR6423/13* |
* הערה: אפשרות כבל ממוגן להרכבה הפוכה, אם נבחר תקע מתאם.
אפשרויות תצורה נוספות
|
חוט מארז |
מתאם תקע |
אורך כבל |
קצה כבל |
|---|---|---|---|
|
25 מ"מ |
עם / בלי |
4.0m / 5.0m / 8.0m / 9.0m / 10.0m |
Lemo* / פתוח |
|
35 מ"מ |
עם / בלי |
4.0m / 5.0m / 8.0m / 9.0m / 10.0m |
Lemo* / פתוח |
|
45 מ"מ |
עם / בלי |
4.0m / 5.0m / 8.0m / 9.0m / 10.0m |
Lemo* / פתוח |
|
55 מ"מ |
עם / בלי |
4.0m / 5.0m / 8.0m / 9.0m / 10.0m |
Lemo* / פתוח |
|
65 מ"מ |
עם / בלי |
4.0m / 5.0m / 8.0m / 9.0m / 10.0m |
Lemo* / פתוח |
|
75 מ"מ |
עם / בלי |
4.0m / 5.0m / 8.0m / 9.0m / 10.0m |
Lemo* / פתוח |
|
85 מ"מ |
עם / בלי |
4.0m / 5.0m / 8.0m / 9.0m / 10.0m |
Lemo* / פתוח |
|
95 מ"מ |
עם / בלי |
4.0m / 5.0m / 8.0m / 9.0m / 10.0m |
Lemo* / פתוח |
|
105 מ"מ |
עם / בלי |
4.0m / 5.0m / 8.0m / 9.0m / 10.0m |
Lemo* / פתוח |
|
115 מ"מ |
עם / בלי |
4.0m / 5.0m / 8.0m / 9.0m / 10.0m |
Lemo* / פתוח |
|
155 מ"מ |
עם / בלי |
4.0m / 5.0m / 8.0m / 9.0m / 10.0m |
Lemo* / פתוח |
|
195 מ"מ |
עם / בלי |
4.0m / 5.0m / 8.0m / 9.0m / 10.0m |
Lemo* / פתוח |
|
הרכבה הפוכה |
עם / בלי |
4.0m / 5.0m / 8.0m / 9.0m / 10.0m |
Lemo* / פתוח |
