Product Description
מידע כללי
|
יצרן |
אמרסון |
|---|---|
|
מספר דגם/חלק |

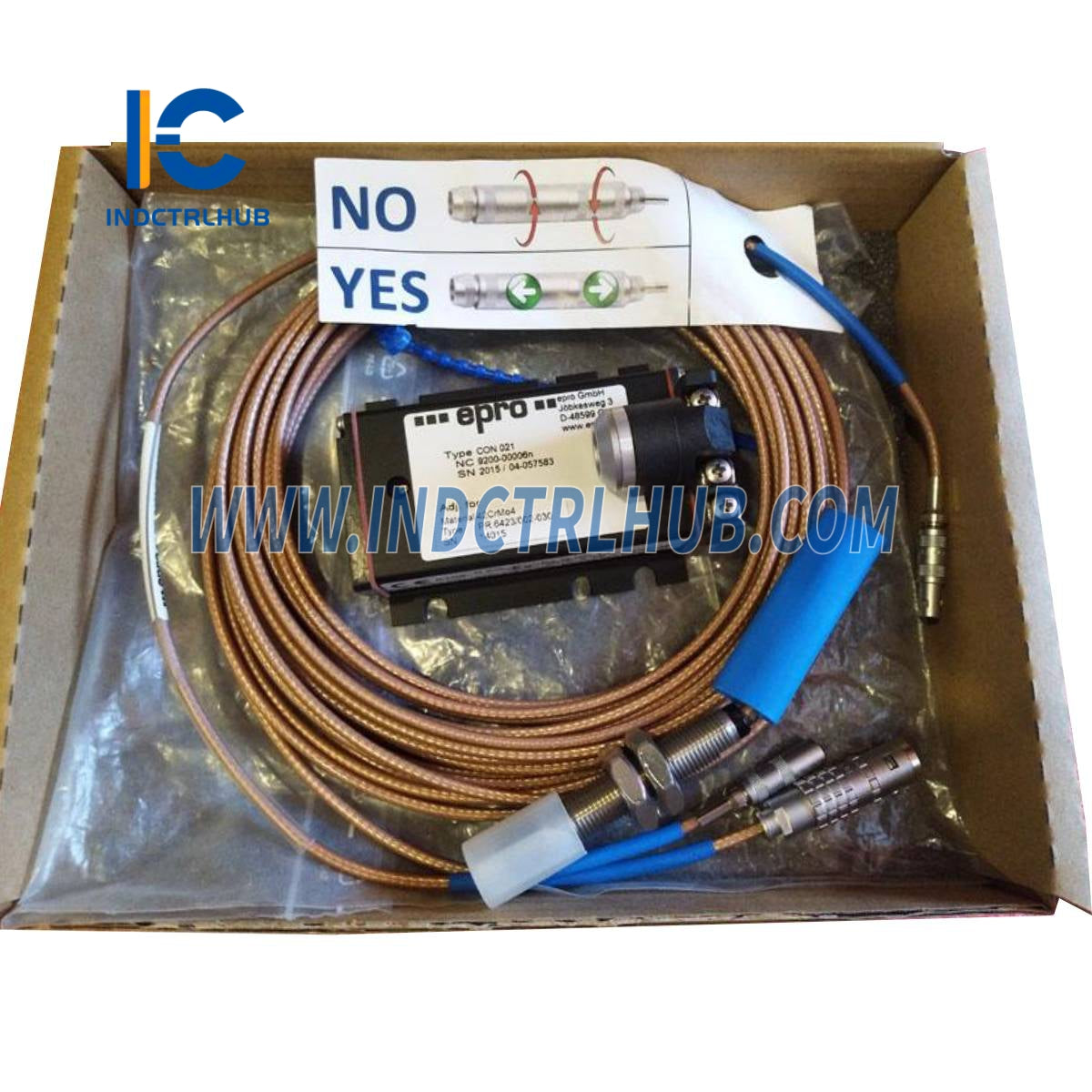

PR6423/002-030+CON021 |
|
תיאור |
ממיר אות זרם אדדי עם חיישן |
מפרטי ממיר אות Eddy Current דגם CON021
ביצועים דינמיים
|
פרמטר |
ערך |
|---|---|
|
טווח תדרים (-3 dB) |
0 עד 20000 הרץ |
|
זמן עלייה |
<15 µs |
|
תאימות |
PR6422, PR6423, PR6424, PR6425, PR6426, PR6453 |
|
תאימות לטווח מורחב |
CON021/91x-xxx (נדרש עבור PR6425) |
מפרטים סביבתיים
|
פרמטר |
ערך |
|---|---|
|
טווח טמפרטורת הפעלה |
-30 עד 100°C (-22 עד 212°F) |
|
הלם ורעידות |
5g ב-60 הרץ ב-25°C (77°F) |
|
דרגת הגנה |
IP20 |
כוח וחשמל
|
פרמטר |
ערך |
|---|---|
|
טווח מתח אספקה |
-23V עד -32V (טווח פלט -4V עד -20V) |
|
מתח אספקה חלופי |
-21V עד -32V (טווח פלט -2V עד -18V) |
מפרטים פיזיים
|
פרמטר |
ערך |
|---|---|
|
חומר מארז |
LMgSi 0.5 F22 |
|
משקל |
~120 גרם (4.24 אונקיות) |
|
הרכבה |
4 ברגים M5x20 (כלול) |
|
חיבורים |
טרנסדוסר: תקע למו עם נעילה עצמית, אספקה/פלט: טרמינל ברגים (כבל מקסימום 1.5 מ"מ²) |
מידע להזמנה
|
מספר דגם |
סוג חיישן |
טווח מדידה |
שגיאת ליניאריות |
|---|---|---|---|
|
CON021 |
PR6423 |
2.0 מ"מ (טווח סטנדרטי) |
≤ 1.0% |
מפרטי חיישן זרם אדדי PR6423 8 מ"מ
ביצועים
|
פרמטר |
ערך |
|---|---|
|
טווח מדידה ליניארי |
2 מ"מ (80 מיל) |
|
מרווח אוויר התחלתי |
0.5 מ"מ (20 מיל) |
|
מקדם סולם אינקרמנטלי (ISF) |
8 וולט/מ"מ (203.2 מ"וולט/מיל) ± 5% בטמפרטורה 0 עד 45°C (+32 עד +113°F) |
|
סטייה מקו ישר מיטבי (DSL) |
± 0.025 מ"מ (± 1 מיל) בטמפרטורה 0 עד 45°C (+32 עד +113°F) |
מטרה למדידה
|
פרמטר |
ערך |
|---|---|
|
קוטר ציר מינימלי |
25 מ"מ (0.79”) |
|
חומר המטרה |
42CrMo4 (AISI/SAE 4140) סטנדרטי (אפשרויות נוספות לפי בקשה) |
מפרטים סביבתיים וכלליים
|
פרמטר |
ערך |
|---|---|
|
דרגת הגנה |
IP66 (IEC 60529) |
|
טווח טמפרטורת הפעלה (חיישן כולל כבל 1 מ׳) |
-35 עד +180°C (-31 עד 356°F) |
|
טווח טמפרטורת הפעלה (כבל ומחבר) |
-35 עד +150°C (-31 עד 302°F) |
|
חומר |
קצה החיישן: PEEK (פוליאתר אתר קטון), מארז: פלדת אל-חלד |
|
כבל |
PTFE (פוליטטראפלואורואתילן) |
|
מחבר |
בראס, מצופה ניקל |
|
משקל (חיישן עם כבל 1 מ') |
כ-100 גרם (3.53 אונקיות) |
מידע להזמנה
גרסאות דגם החיישן
|
קוטר הקצה |
חוטי מארז |
כבל ממוגן |
מספר דגם |
|---|---|---|---|
|
8 מ"מ |
M10x1 |
לא |
PR6423/00 |
|
8 מ"מ |
M10x1 |
כן |
PR6423/01 |
|
8 מ"מ |
M10x1 |
כן (הרכבה הפוכה) |
PR6423/03* |
|
8 מ"מ |
3/8”-24 UNF |
לא |
PR6423/10 |
|
8 מ"מ |
3/8”-24 UNF |
כן |
PR6423/11 |
|
8 מ"מ |
3/8”-24 UNF |
כן (הרכבה הפוכה) |
PR6423/13* |
* אפשרות כבל ממוגן להרכבה הפוכה, אם נבחר מתאם תקע.
אפשרויות הזמנה נוספות
|
מספר דגם |
חוט מארז |
מתאם תקע |
אורך כבל |
קצה כבל |
|---|---|---|---|---|
|
PR6423/00, PR6423/01, PR6423/10, PR6423/11 |
25mm, 35mm, 45mm, 55mm, 65mm, 75mm, 85mm, 95mm, 105mm, 115mm, 155mm, 195mm, הרכבה הפוכה |
עם/בלי |
4.0m, 5.0m, 8.0m, 9.0m, 10.0m |
Lemo*, פתוח |
