Product Description
מידע כללי

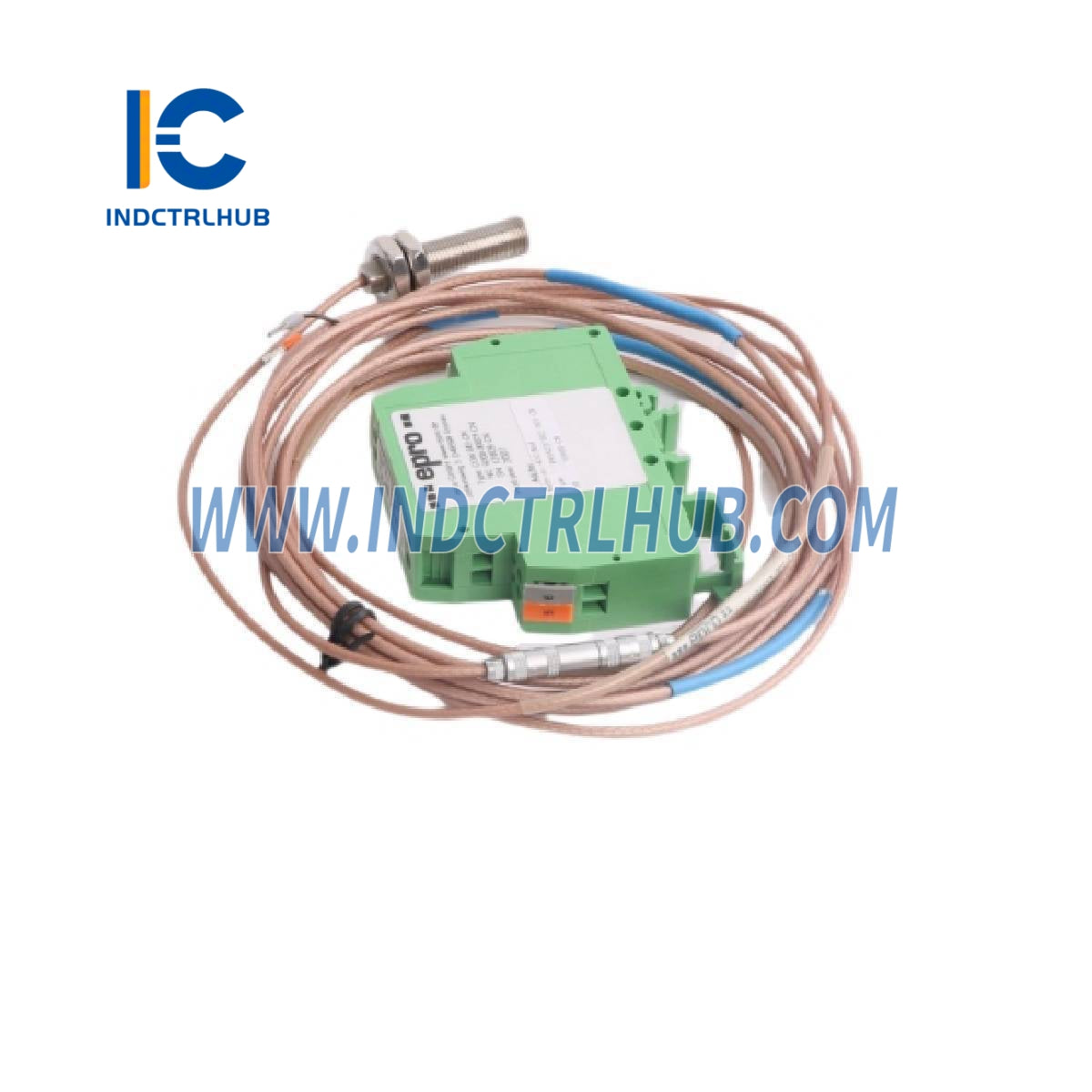

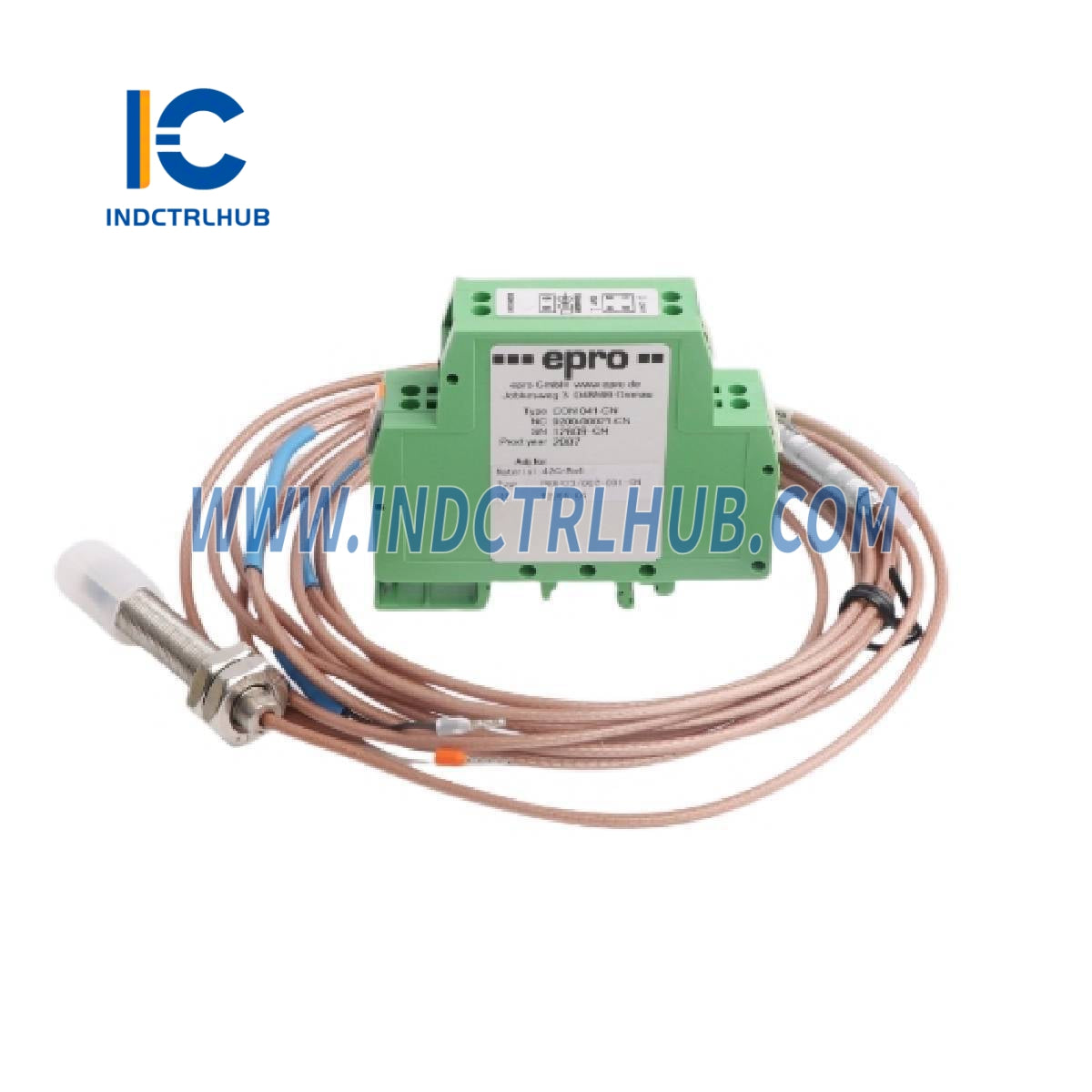

• יצרן: אמרסון
• דגם/מספר חלק: PR6423/002-001+CON041
• תיאור: ממיר אות זרם אדדי עם חיישן
ממיר אות Eddy Current CON041
ביצועים דינמיים
|
פרמטר |
ערך |
|---|---|
|
טווח תדרים (-3 dB) |
0 עד 20,000 הרץ |
|
זמן עלייה |
<15µs |
• מותאם ל-PR6422, PR6423, PR6424, PR6425, PR6426.
• שימוש בטווח מורחב: נדרש CON041/91x-xxx.
• PR6425 דורש ממיר טווח מורחב.
סביבתי
|
פרמטר |
ערך |
|---|---|
|
טווח טמפרטורת הפעלה |
-30 עד 100°C (-22 עד 212°F) |
|
הלם ורעידות |
5g ב-60Hz ב-25°C (77°F) |
|
דרגת הגנה |
IP20 |
כוח וחשמל
|
פרמטר |
ערך |
|---|---|
|
טווח מתח אספקה |
-23V עד -32V (טווח פלט: -4V עד -20V) |
|
-21V עד -32V (טווח פלט: -2V עד -18V) |
פיזי
|
פרמטר |
ערך |
|---|---|
|
חומר מארז / משקל |
PA 6.6 / ~60 גרם (2.12 אונקיות) |
|
הרכבה |
מסילת DIN |
|
חיבורים |
טרמינל ברגים (מקסימום 1.5 מ"מ², שרוולי קצה חוט) |
מידע להזמנה
|
מספר דגם |
סוג חיישן |
טווח מדידה |
שגיאת ליניאריות |
|---|---|---|---|
|
CON041 |
PR6422, PR6423, PR6424, PR6426 |
1.0 מ"מ עד 8.0 מ"מ (טווח סטנדרטי) |
≤ 1.5% |
|
CON041/912-015 |
PR6422 |
1.5 מ"מ (טווח מורחב) |
≤ 2.0% |
|
CON041/913-030 |
PR6423 |
3.0 מ"מ (טווח מורחב) |
≤ 1.5% |
|
CON041/913-040 |
PR6423 |
4.0 מ"מ (טווח מורחב) |
≤ 2.0% |
|
CON041/914-060 |
PR6424 |
6.0 מ"מ (טווח מורחב) |
≤ 1.0% |
|
CON041/914-080 |
PR6424 |
8.0 מ"מ (טווח מורחב) |
≤ 1.5% |
|
CON041/914-100 |
PR6424 |
10.0 מ"מ (טווח מורחב) |
≤ 2.0% |
|
CON041/915-040 |
PR6425 |
4.0 מ"מ (טווח סטנדרטי) |
≤ 1.5% |
|
CON041/915-060 |
PR6425 |
6.0 מ"מ (טווח מורחב) |
≤ 2.0% |
|
CON041/915-080 |
PR6425 |
8.0 מ"מ (טווח מורחב) |
≤ 3.0% |
|
CON041/915-100 |
PR6425 |
10.0 מ"מ (טווח מורחב) |
≤ 4.0% |
|
CON041/916-120 |
PR6426 |
12.0 מ"מ (טווח מורחב) |
≤ 1.5% |
|
CON041/916-160 |
PR6426 |
16.0 מ"מ (טווח מורחב) |
≤ 2.0% |
|
CON041/916-200 |
PR6426 |
20.0 מ"מ (טווח מורחב) |
≤ 2.5% |
|
CON041/916-240 |
PR6426 |
24.0 מ"מ (טווח מורחב) |
≤ 3.5% |
PR6423 - חיישן זרם אדדי 8 מ"מ
ביצועים
|
פרמטר |
ערך |
|---|---|
|
טווח מדידה ליניארי |
2 מ"מ (80 מיל) |
|
מרווח אוויר התחלתי |
0.5 מ"מ (20 מיל) |
|
מקדם סולם אינקרמנטלי (ISF) |
8 וולט/מ"מ (203.2 מ"וולט/מיל) ± 5% (0 עד 45°C) |
|
סטייה מקו ישר מיטבי (DSL) |
± 0.025 מ"מ (± 1 מיל) (0 עד 45°C) |
מטרה למדידה
|
פרמטר |
ערך |
|---|---|
|
קוטר ציר מינימלי |
25 מ"מ (0.79”) |
|
חומר המטרה |
42CrMo4 (AISI/SAE 4140) (אחרים לפי בקשה) |
סביבתי וכללי
|
פרמטר |
ערך |
|---|---|
|
דרגת הגנה |
IP66, IEC 60529 |
|
טווח טמפרטורת הפעלה |
חיישן כולל כבל 1 מ': -35 עד +180°C (-31 עד 356°F) |
|
כבל & מחבר: -35 עד +150°C (-31 עד 302°F) |
|
|
חומר |
קצה החיישן (PEEK), מארז (פלדת אל-חלד), כבל (PTFE), מחבר (בראס מצופה ניקל) |
|
משקל |
כ-100 גרם (3.53 אונקיות) (חיישן עם כבל באורך 1 מ׳) |
מידע להזמנה
|
קוטר הקצה |
חוטי מארז |
כבל ממוגן |
מספר דגם |
|---|---|---|---|
|
8 מ"מ |
M10x1 |
לא |
PR6423/00 |
|
8 מ"מ |
M10x1 |
כן |
PR6423/01 |
|
8 מ"מ |
3/8”-24 UNF |
לא |
PR6423/10 |
|
8 מ"מ |
3/8”-24 UNF |
כן |
PR6423/11 |
• אפשרות הרכבה הפוכה: PR6423/03, PR6423/13 (עם כבל ממוגן ומתאם תקע).
פרטי הזמנה נוספים:
|
מספר דגם |
חוט מארז (X) |
תקע מתאם (X) |
אורך כבל (X) |
קצה כבל (X) |
|---|---|---|---|---|
|
PR6423/00, PR6423/01, PR6423/10, PR6423/11 |
0 (25mm), 1 (35mm), 2 (45mm), 3 (55mm), 4 (65mm), 5 (75mm), 6 (85mm), 7 (95mm), 8 (105mm), 9 (115mm), E (155mm), H (195mm), R (הרכבה הפוכה) |
0 (עם), 1 (בלי) |
0 (4.0m), 1 (5.0m), 3 (8.0m), F (9.0m), 4 (10.0m) |
0 (Lemo*), 1 (פתוח) |
