Product Description
פרטי מוצר
מידע כללי
|
יצרן |
אמרסון |
|---|---|
|
מספר דגם/חלק |

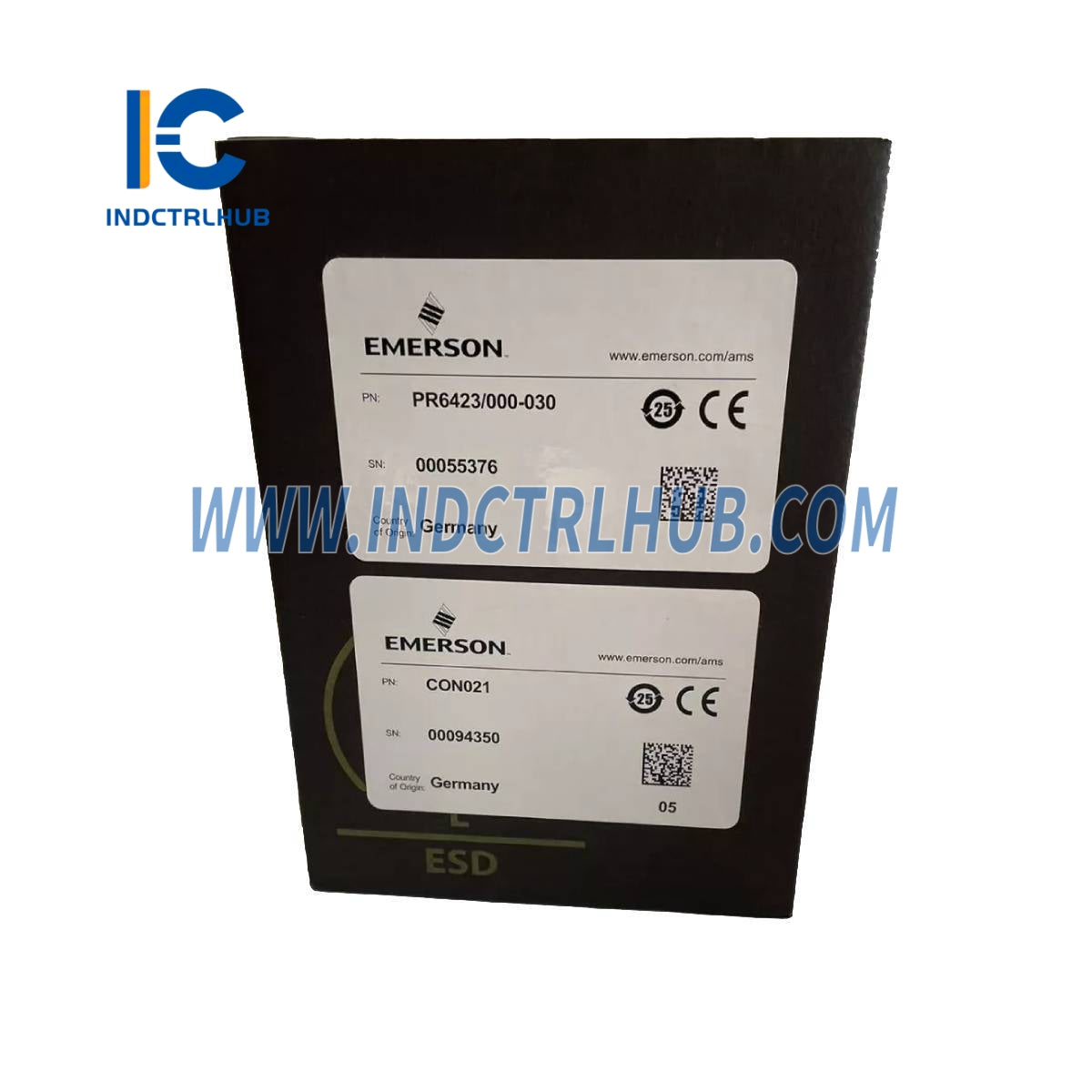

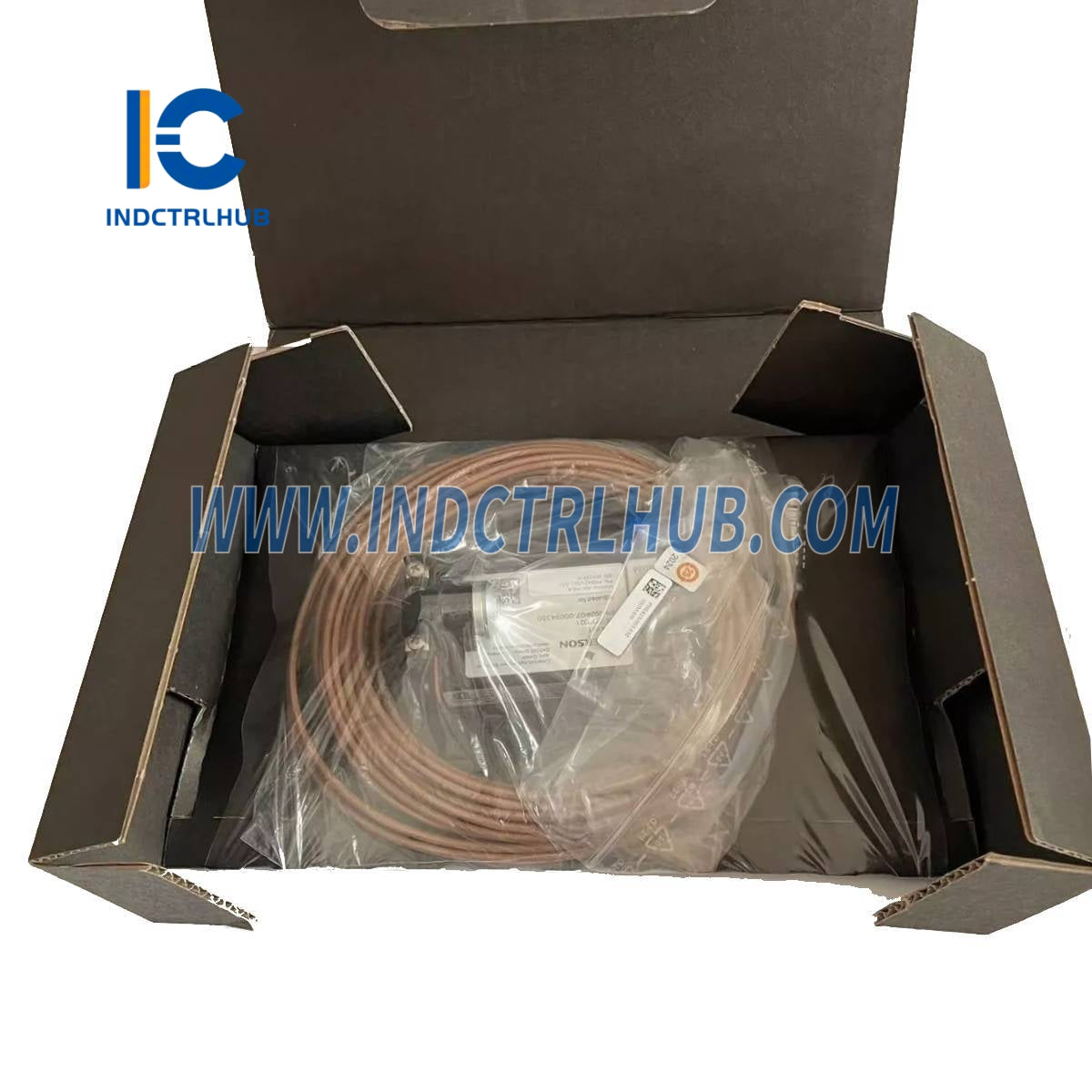

PR6423/000-030+CON021 |
|
תיאור |
ממיר אות זרם אדדי עם חיישן |
נתונים טכניים
CON021 - ממיר אות זרם אדדי
ביצועים דינמיים
|
תכונה |
מפרט |
|---|---|
|
טווח תדרים (-3 dB) |
0 עד 20,000 הרץ |
|
זמן עלייה |
<15 µs |
|
חיישנים תואמים |
PR6422, PR6423, PR6424, PR6425, PR6426, PR6453 |
|
תאימות לטווח מורחב |
נדרש עבור PR6425, השתמש ב-CON021/91x-xxx |
סביבתי
|
תכונה |
מפרט |
|---|---|
|
טמפרטורת הפעלה |
-30 עד 100°C (-22 עד 212°F) |
|
הלם ורעידות |
5g ב-60 הרץ ב-25°C (77°F) |
|
דרגת הגנה |
IP20 |
כוח וחשמל
|
תכונה |
מפרט |
|---|---|
|
טווח מתח אספקה (-4V עד -20V פלט) |
-23V עד -32V |
|
טווח מתח אספקה (-2V עד -18V פלט) |
-21V עד -32V |
פיזי
|
תכונה |
מפרט |
|---|---|
|
חומר מארז |
LMgSi 0.5 F22 |
|
משקל |
~120 גרם (4.24 אונקיות) |
|
הרכבה |
4 ברגים M5x20 (כלול) |
|
חיבור משדר |
תקע למו נעילה עצמית |
|
חיבור אספקה/פלט |
טרמינל ברגים (כבל מקסימום 1.5 מ"מ²) |
מידע להזמנה
|
מספר דגם |
סוג חיישן |
טווח מדידה |
שגיאת ליניאריות |
|---|---|---|---|
|
CON021 |
PR6423 |
2.0 מ"מ (טווח סטנדרטי) |
≤ 1.0% |
PR6423 - חיישן זרם אדדי 8 מ"מ
ביצועים
|
תכונה |
מפרט |
|---|---|
|
טווח מדידה ליניארי |
2 מ"מ (80 מיל) |
|
מרווח אוויר התחלתי |
0.5 מ"מ (20 מיל) |
|
מקדם סולם אינקרמנטלי (ISF) |
8 וולט/מ"מ (203.2 מ"וולט/מיל) ± 5% בטמפרטורה 0 עד 45°C (+32 עד +113°F) |
|
סטייה מקו ישר מיטבי (DSL) |
± 0.025 מ"מ (± 1 מיל) בטמפרטורה 0 עד 45°C (+32 עד +113°F) |
מטרה למדידה
|
תכונה |
מפרט |
|---|---|
|
קוטר ציר מינימלי |
25 מ"מ (0.79”) |
|
חומר המטרה |
פלדה פרומגנטית (42CrMo4 / AISI 4140) |
|
אפשרויות חומר נוספות |
זמין לפי בקשה |
סביבתי וכללי
|
תכונה |
מפרט |
|---|---|
|
דרגת הגנה |
IP66 (IEC 60529) |
|
טמפרטורת הפעלה - חיישן (כולל כבל 1 מ׳) |
-35 עד +180°C (-31 עד 356°F) |
|
טמפרטורת הפעלה - כבל ומחבר |
-35 עד +150°C (-31 עד 302°F) |
|
חומר קצה החיישן |
PEEK (פוליאתר אתר קטון) |
|
חומר הקייס |
פלדת אל-חלד |
|
חומר הכבל |
PTFE (פוליטטראפלואורואתילן) |
|
חומר המחבר |
ברזל צהוב, מצופה ניקל |
|
משקל (חיישן עם כבל 1 מ') |
כ-100 גרם (3.53 אונקיות) |
מידע להזמנה
|
קוטר הקצה |
חוטי מארז |
כבל ממוגן |
מספר דגם |
|---|---|---|---|
|
8 מ"מ |
M10x1 |
לא |
PR6423/00 |
|
8 מ"מ |
M10x1 |
כן |
PR6423/01 |
|
8 מ"מ |
M10x1 |
כן (הרכבה הפוכה) |
PR6423/03* |
|
8 מ"מ |
3/8”-24 UNF |
לא |
PR6423/10 |
|
8 מ"מ |
3/8”-24 UNF |
כן |
PR6423/11 |
|
8 מ"מ |
3/8”-24 UNF |
כן (הרכבה הפוכה) |
PR6423/13* |
*אפשרות כבל ממוגן להרכבה הפוכה, אם נבחר תקע מתאם.
אפשרויות תצורה
|
מספר דגם |
חוט מארז (X) |
תקע מתאם (X) |
אורך כבל (X) |
קצה כבל (X) |
|---|---|---|---|---|
|
PR6423/00 |
0 (25mm) |
0 (With) |
0 (4.0m) |
0 (Lemo*) |
|
PR6423/01 |
1 (35מ"מ) |
1 (ללא) |
1 (5.0מ"ר) |
1 (פתוח) |
|
PR6423/10 |
2 (45מ"מ) |
X |
3 (8.0מ"ר) |
X |
|
PR6423/11 |
3 (55מ"מ) |
X |
F (9.0מ"ר) |
X |
|
PR6423/03 |
4 (65מ"מ) |
X |
4 (10.0מ"ר) |
X |
|
PR6423/13 |
5 (75מ"מ) |
X |
X |
X |
|
אפשרויות הרכבה הפוכה |
R |
X |
X |
X |
