Product Description
פרטי מוצר
מידע כללי
|
יצרן |
אמרסון |
|---|---|
|
מספר דגם/חלק |

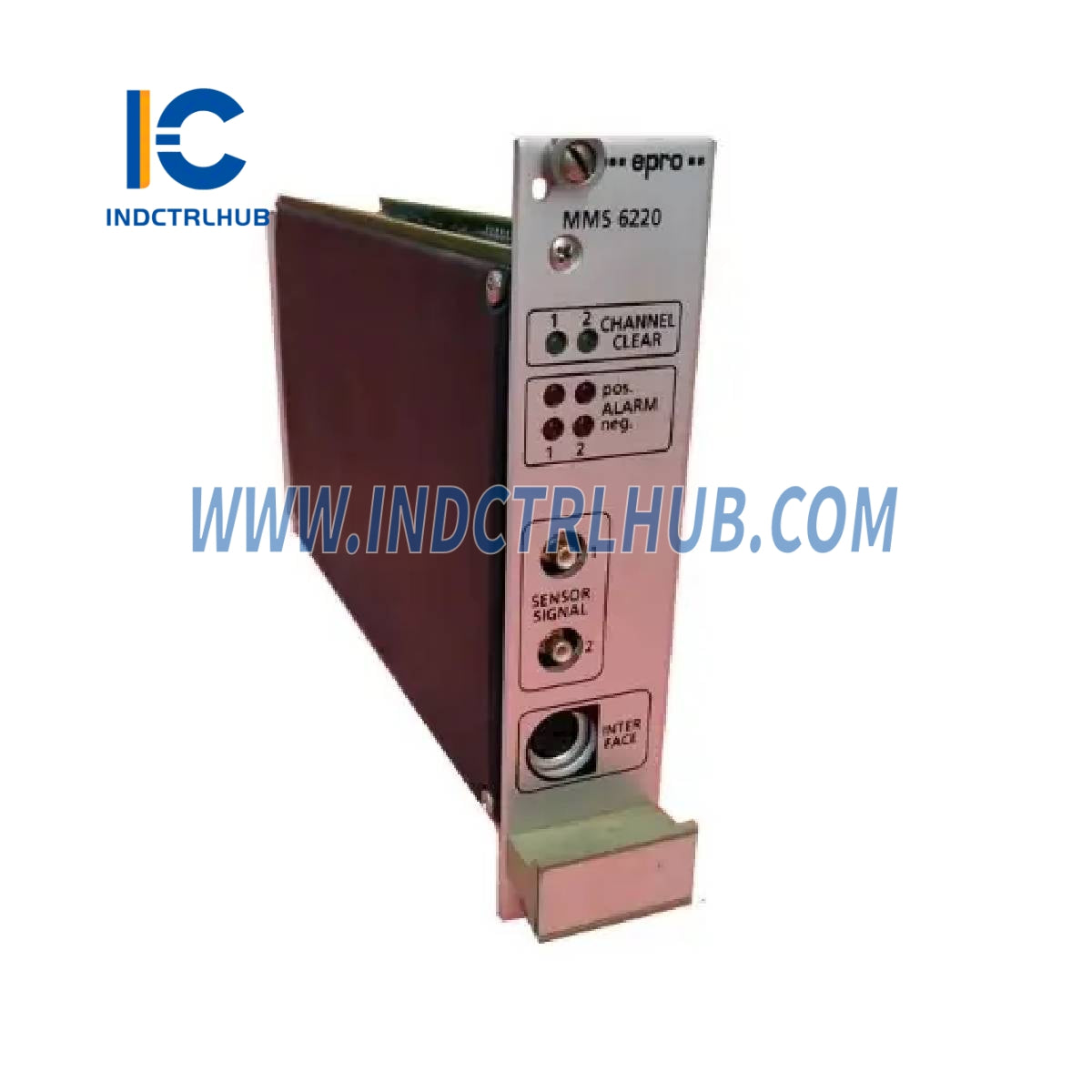

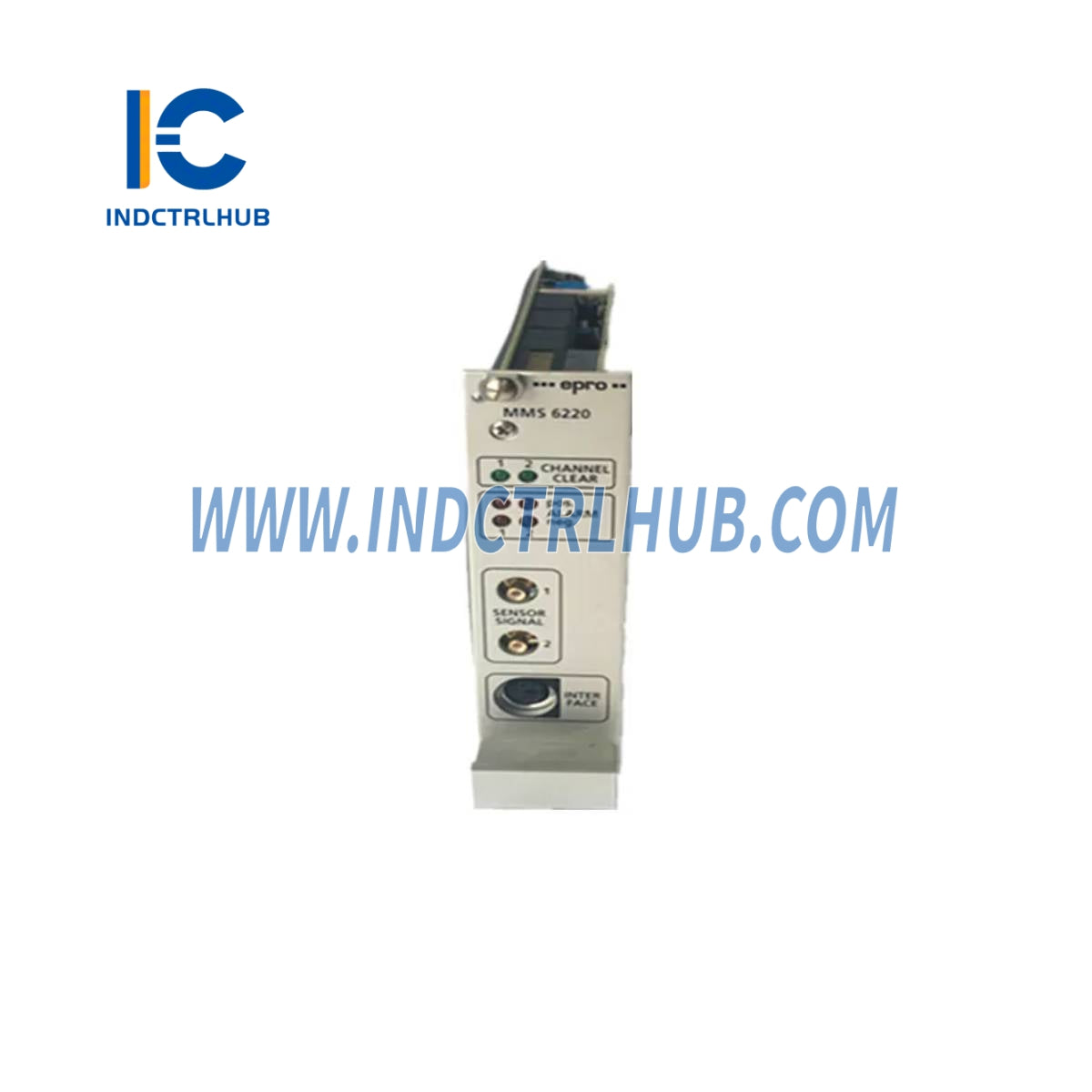

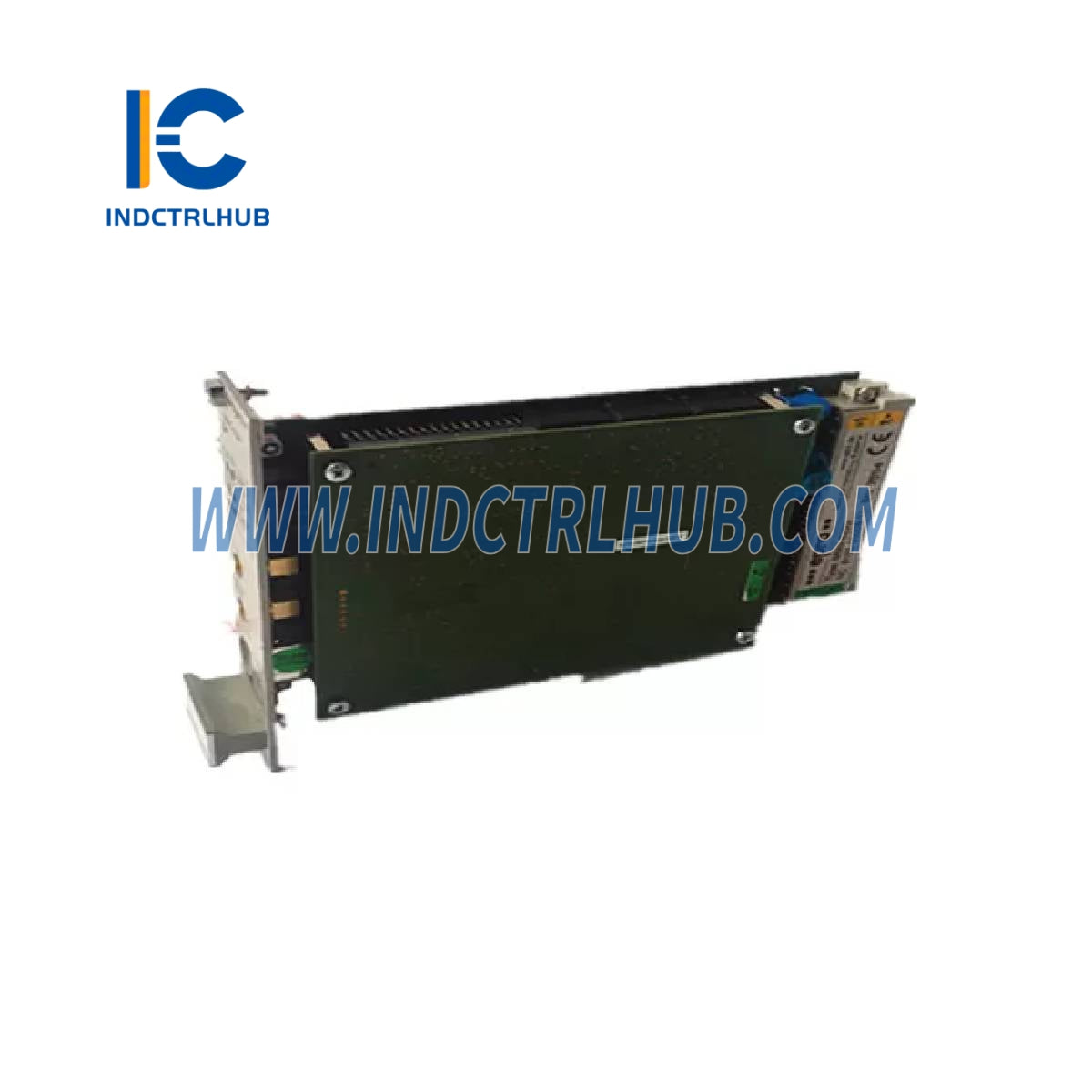

MMS6220 |
|
תיאור |
צג אקסצנטריות דו-ערוצי |
מפרטים טכניים
קלטי חיישנים
|
תכונה |
מפרט |
|---|---|
|
סוג |
שני קלטי אות עצמאיים לשרשראות מדידת זרם אדדי |
|
סוג קלט |
קלטים דיפרנציאליים, מבודדים גלוונית מספק הכוח |
|
התנגדות קלט |
≥ 100 kΩ |
|
טווח מתח כניסה |
-1 V עד -23 V DC |
|
טווח תדר אות |
0.017 Hz עד 70 Hz (1.02 עד 4200 סל"ד) |
|
טווח מתח אות |
0 - 400 mV שיא (מינימום), 0 - 8000 mV שיא (מקסימום) |
אספקת חיישן
|
תכונה |
מפרט |
|---|---|
|
בידוד |
לכל חיישן יש בופר יציאה משלו, מבודד גלוונית |
|
הגנה |
מוגן מפני מעגל פתוח וקצר |
|
מתח נומינלי |
-26.7 V DC |
|
זרם אספקה מקסימלי |
טיפוסי: 20 mA, מקסימום: 35 mA |
קלטי בקרה
|
תכונה |
מפרט |
|---|---|
|
קלטי לוגיקה משותפים |
משמש לשני הערוצים |
|
פונקציות |
בחירת מצב פעולה, הגדרת גבול אזהרה וסכנה, נעילת צג |
|
מכפיל טווח מדידה |
טווח מתכוונן: 1.000 עד 4.999 |
|
רמת לוגיקה |
לוגיקה 24 V |
|
התנגדות קלט |
≥ 30 kΩ |
כניסת פולס מפתח
|
תכונה |
מפרט |
|---|---|
|
פונקציה |
פולס אחד לסיבוב, משמש לבקרת המערכת |
|
רמת לוגיקה |
לוגיקה 24 V |
|
התנגדות קלט |
≥ 30 kΩ |
|
משך הפולס |
מינימום 10 µs (הפעלה בקצה) |
קלטי מתח
|
תכונה |
מפרט |
|---|---|
|
ערוצים |
שניים (אחד לכל ערוץ) |
|
טווח מתח |
0 - 10 V |
|
התנגדות קלט |
≥ 100 kΩ |
|
רזולוציה |
10 ביט |
אספקת חשמל
|
תכונה |
מפרט |
|---|---|
|
כניסות אספקה |
רזרבי, מנותק דרך דיודות |
|
מתח אספקה |
18 - 24 - 31.2 V DC (IEC 654-2, Class DC4) |
|
צריכת חשמל |
מקסימום 6 W (250 mA ב-24 V) |
|
קיבולת מערכת |
עד 31 מודולים (62 ערוצים) לכל קו RS485 |
|
הרחבה |
נדרשים קווי RS485 נוספים למערכות גדולות יותר |
תנאי סביבה
|
תכונה |
מפרט |
|---|---|
|
מחלקת הגנה (מסך) |
IP00 (DIN 40050) |
|
דרגת הגנה (לוח קדמי) |
IP21 (DIN 40050) |
|
תנאי אקלים |
DIN 40040 Class KTF |
|
טמפרטורת הפעלה |
0 עד +65°C |
|
טמפרטורת אחסון והובלה |
-30 עד +85°C |
|
לחות יחסית |
5% עד 95%, ללא עיבוי |
|
עמידות בפני רטט |
IEC 68-2 חלק 6 |
|
אמפליטודת רטט |
0.15 מ"מ (10 - 55 הרץ) |
|
תאוצת רטט |
16.6 מ"ש² (55 - 150 הרץ) |
|
עמידות לזעזועים |
IEC 68-2 חלק 29 |
|
תאוצת זעזוע |
98 מ"ש² |
|
משך זעזוע |
16 ms |
|
עמידות EMC |
EN50081-1 / EN50082-2 |
מפרטים פיזיים
|
תכונה |
מפרט |
|---|---|
|
פורמט |
PCB/כרטיס יורו (DIN 41494) |
|
רוחב |
30.0 מ"מ (6 TE) |
|
גובה |
128.4 מ"מ (3 HE) |
|
אורך |
160.0 מ"מ |
|
משקל נטו |
כ-320 גרם |
|
משקל ברוטו |
כ-450 גרם (כולל אריזה) |
|
נפח אריזה |
כ-2.5 דמ³ |
|
שטח נדרש |
14 מודולים |
